CGA-Anschlüsse für Spezialgasregler: Ein vollständiger Leitfaden

In der anspruchsvollen Welt der Spezialgase – von hochreinen Prozessgasen für die Halbleiterindustrie über korrosive Forschungsverbindungen bis hin zu lebensrettenden medizinischen Gemischen – haben Sicherheit und Integrität höchste Priorität. Im Zentrum dieser sicheren Handhabung steht eine scheinbar einfache, aber dennoch entscheidende Komponente: die CGA-Verschraubung (Compressed Gas Association). Diese standardisierten Anschlüsse bilden die zentrale Schnittstelle zwischen Gasflasche und Druckregler und gewährleisten eine leckagefreie, nicht austauschbare und sichere Verbindung für spezifische Gasanwendungen. Für Ingenieure, Labortechniker, Schweißer und Sicherheitsbeauftragte ist das Verständnis von CGA-Verschraubungen nicht nur technisches Wissen, sondern eine grundlegende Voraussetzung, um gefährliche Unfälle zu vermeiden, die Gasreinheit zu erhalten und die Betriebseffizienz sicherzustellen. Dieser umfassende Leitfaden beleuchtet Design, Normen, Auswahl und bewährte Verfahren im Zusammenhang mit CGA-Verschraubungen für Spezialgasregler.

Was sind CGA-Fittings und warum sind sie wichtig?
CGA-Verschraubungen sind mechanische Verbindungen, die von der Compressed Gas Association (CGA) standardisiert wurden, einer US-amerikanischen Organisation, die Sicherheitsstandards für die Industrie, die Medizin und die Spezialgasbranche entwickelt. Das Kernprinzip des CGA-Systems ist die Nicht-Austauschbarkeit. Eine Verschraubung für ein nicht brennbares Gas wie Stickstoff (CGA-580) kann nicht mit einem Ventil für ein brennbares Gas wie Wasserstoff (CGA-350) verbunden werden. Diese mechanische Inkompatibilität ist eine unerlässliche Sicherheitsmaßnahme, die katastrophale Fehler verhindert, wie beispielsweise das versehentliche Anschließen eines Sauerstoffreglers an eine Acetylenflasche – ein Fehler, der eine heftige Explosion auslösen könnte.

Neben der Sicherheit gewährleisten CGA-Verschraubungen eine zuverlässige, leckagefreie Abdichtung. Spezialgase können extrem teuer, hochgiftig, pyrophor (entzündlich bei Kontakt mit Luft) oder erstickend sein. Selbst geringfügige Leckagen können zu erheblichen finanziellen Verlusten, schweren Gesundheitsgefahren oder Prozessverunreinigungen führen. Die präzisen Gewindeformen, Dichtflächen (entweder durch Metall-auf-Metall-Kontakt, PTFE-Dichtungen oder integrierte Dichtungen) und Anzugsmomente gemäß CGA-Normen sind darauf ausgelegt, dies zu verhindern.

Das System umfasst die Verbindung zwischen dem Flaschenventilausgang und dem Reglereingang. Der Regler, der den hohen, variablen Flaschendruck auf einen sicheren, nutzbaren Betriebsdruck reduziert, ist nur so sicher wie seine Verbindungsstelle.

Druckregler vs. Überdruckventil

Anatomie einer CGA-Anpassung: Die Nomenklatur verstehen
Eine CGA-Verschraubungsbezeichnung, wie beispielsweise „CGA-330“ oder „CGA-677“, bezieht sich auf einen bestimmten Verbindungsstandard. Dieser Standard legt alle physikalischen Aspekte der Steckverbindung fest. Zu den wichtigsten Elementen gehören:

Gewindespezifikationen: Dies umfasst Gewindetyp (z. B. UN/ISO, NPT, proprietär), Durchmesser, Steigung (Gewindegänge pro Zoll) und Ausführung (innen oder außen). Beispielsweise verwendet CGA-580 (für Standard-Stickstoff, Argon, Helium) ein 0.825″-14 NGO-Gewinde (National Gas Outlet) mit Dichtung.
Dichtungsmechanismus: Die Art und Weise, wie die Abdichtung erreicht wird, ist ein entscheidender Unterschied.
Gesichtsdichtung: Eine weiche Einwegdichtung (üblicherweise aus Nylon, PTFE oder Metall) wird zwischen flachen Flächen an der Mutter und dem Ventilauslass (z. B. CGA-580, CGA-350) zusammengepresst.
Dichtung für konisches Gewinde (NPT): Die Abdichtung erfolgt direkt am Gewinde, häufig mittels Gewindedichtmittel (z. B. CGA-510 für CO₂). Bei hochreinen oder korrosiven Spezialgasen ist dies aufgrund des Kontaminationsrisikos durch Dichtmittel weniger üblich.
Kegelsitz aus Metall auf Metall: Eine präzisionsgefertigte konische Fläche am Nippel dichtet gegen einen passenden Ventilsitz ab (z. B. CGA-677 für HCl, H₂S). Üblicherweise bei korrosiven Gasen.
Membrandichtung: Wird für hochreine (UHP) und hochgiftige Gase verwendet. Eine am Regler montierte Membran dichtet direkt gegen die Zylinderventilfläche ab und isoliert das Gas von Gewinden oder Toträumen (z. B. CGA-DISS 634 für UHP-Gase).
Handradmutter-Design: Viele CGA-Normen schreiben eine Handradmutter mit spezifischer Geometrie (Größe, Stiftlöcher, Kerben) vor, um ein ordnungsgemäßes Anziehen und eine visuelle Identifizierung zu ermöglichen.
Material: Für nicht korrosive Medien werden typischerweise Armaturen aus Messing verwendet, für korrosive Gase (HCl, HBr, Cl₂), Ätzgase für Halbleiter oder zur Aufrechterhaltung einer hohen Reinheit ist jedoch Edelstahl (304 oder 316L) zwingend erforderlich.

Das System entschlüsseln: Gemeinsame CGA-Verbindungen für Spezialgasregler
Obwohl es Hunderte von CGA-Standards gibt, werden in Spezialgasanwendungen häufig nur wenige verwendet. Die Wahl hängt von den physikalischen und chemischen Eigenschaften des Gases ab.

Tabelle: Gängige CGA-Fittings für spezielle Gasanschlüsse

CGA-Nummer Typischer Gasservice Schlüsseleigenschaften Dichtungstyp
CGA-580 Inertgase und nicht brennbare Gase (N₂, Ar, He, Luft) Die gebräuchlichste „Inertgas“-Verschraubung. Verwendet eine Messingmutter mit Stiftlöchern und eine Nylondichtung. Frontdichtung (Nylondichtung)
CGA-350 Wasserstoff, Methan, andere Brenngase Linksgewinde. Verhindert den Anschluss an Sauerstoffgeräte. Äußere Kerbe an der Mutter zur Identifizierung. Frontdichtung (üblicherweise PTFE-Dichtung)
CGA-660 Sauerstoff, Lachgas „Rechtsgewinde.“ Für den Einsatz mit Sauerstoff gereinigt (O² Clean). Absolut öl- und fettfrei. Weist häufig ein deutliches Kerbmuster auf. Frontdichtung (üblicherweise PTFE oder Metall)
CGA-330 Acetylen (für gelöste Acetylenflaschen) Wird verwendet mit einem Regler mit Spindel und DichtungEs handelt sich nicht um einen Standardnippel. Dies verhindert die Verwendung eines einstufigen Reglers, der nicht für Acetylen ausgelegt ist. Spezielle Sitzdichtung
CGA-677 Ätzende und giftige Gase (HCl, H₂S, Cl₂, SiH₄) Messing oder Edelstahl. Verwendet ein konischer Metall-auf-Metall-Sitz (Kellett- oder „C“-Sitz). Keine Dichtung, die verschleißen kann. Erfordert präzise Montage. Metall-auf-Metall-Kegelsitz
CGA-705 Ammoniak Verwendet ein spezielles Trapezgewinde. Häufig verwendet in der Kältetechnik und der chemischen Verarbeitung. Spezielle Gewindeform
CGA-DISS 634 Ultrahochreine (UHP) und pyrophore Gase Ein Teil des DISS (Durchmesserindex-Sicherheitssystem) Serie. Ein gerader Faden mit einem Abdichtung der Stirnfläche mittels einer eingeschlossenen Dichtung oder MembranMinimiert das Totvolumen. Membran-/Gesichtsdichtung
CGA-326 Prozessgase für die Halbleiterindustrie (NF₃, WF₆, C₂F₆) Edelstahl, oft mit einem VCJ® (Vakuumkupplung Radial) oder eine ähnliche Metalldichtung für absolute Dichtheit. Wird in Gasanlagen verwendet. Metalldichtung

Auswahlkriterien: Die richtige CGA-Anpassung auswählen
Die Auswahl des richtigen CGA-Anschlusses ist ein systematischer Prozess, der sich an Sicherheitsdaten und Anwendungsanforderungen orientiert:

Gaskompatibilität: Dies ist der unabdingbare erste Schritt. Konsultieren Sie stets das Sicherheitsdatenblatt (SDB) des Gaslieferanten und das Etikett am Flaschenventil. Dort ist der erforderliche CGA-Anschluss angegeben. Gehen Sie niemals allein aufgrund der Gasfamilie davon aus.
Gaseigenschaften:
Korrosivität: Korrosive Gase (z. B. HCl, Cl₂) erfordern CGA-Verschraubungen aus Edelstahl (üblicherweise 316L), um ihnen standzuhalten. Messing korrodiert schnell.
Reinheit: Für UHP-Gase (99.999 % und höher) sind elektropolierte Edelstahl-Verschraubungen vom Typ CGA-DISS oder VCJ® erforderlich, um Verunreinigungen durch die Verbindung selbst zu verhindern. Sie werden zudem nach strengen Normen (z. B. ASTM G93) gereinigt.
Toxizität/Pyrophorität: Bei extrem gefährlichen Gasen können doppelwandige Armaturen oder „Pigtail“-Verbindungen mit integrierten Überströmventilen erforderlich sein.
Druckrate: Stellen Sie sicher, dass die Armatur für den vollen Betriebsdruck der Gasflasche ausgelegt ist (z. B. bis zu 3000 psi für Hochdruckgase, 500 psi für Niederdruckkorrosive Medien).
Reglertyp: Der CGA-Anschluss ist am Reglereinlass angebracht. Sie müssen einen Regler erwerben, der für Ihre spezifische Gasart geeignet ist. Ein Wasserstoffregler wird mit einem CGA-350-Anschluss geliefert.

Sicherheits-, Installations- und Wartungsprotokolle
Die richtige Handhabung ist genauso wichtig wie die richtige Auswahl.

Lecksuche: Immer Führen Sie nach dem Anschließen eines Druckminderers eine Dichtheitsprüfung durch. Verwenden Sie ein handelsübliches Lecksuchmittel, das für die jeweilige Gasart zugelassen ist (z. B. ammoniakfrei für Sauerstoff). Verwenden Sie niemals Seifenwasser, da dieses die Anschlüsse verunreinigen und Korrosion verursachen kann, insbesondere bei reaktiven Gasen.
Anziehen: Zu festes Anziehen ist eine häufige Fehlerursache. Es kann Muttern beschädigen, Dichtungen herausdrücken oder Edelstahlgewinde verstopfen. Verwenden Sie einen passenden CGA-Schlüssel und beachten Sie die Drehmomentvorgaben des Herstellers (sofern verfügbar). Entwickeln Sie ein Gefühl für „handfest“ und ziehen Sie die Schrauben bei Dichtungen zusätzlich eine kleine Umdrehung an.
Dichtungsmanagement:
Einwegdichtungen (Nylon, PTFE) dürfen niemals wiederverwendet werden. Sie müssen bei jedem Zylinderwechsel ausgetauscht werden.
Prüfen Sie die Dichtungen auf Kerben, Risse oder Verformungen.
Stellen Sie sicher, dass die Dichtung für das jeweilige Gas vom richtigen Typ und aus dem richtigen Material ist (z. B. PTFE für Oxidationsmittel und viele korrosive Stoffe).
Gewindeprüfung: Vor dem Anschluss die Reglernippel und den Flaschenventilausgang visuell auf Verschmutzungen, Ablagerungen, Gewindebeschädigungen oder Korrosionsspuren (Fressspuren bei Edelstahl) prüfen. Beschädigte Teile nicht anschließen.
Zylindersicherung: Sichern Sie die Gasflasche immer in einem geeigneten Gestell oder an einer Kette, bevor Sie versuchen, einen Regler anzuschließen.

Besondere Überlegungen und fortgeschrittene Systeme
Internationale Variationen: Während CGA in Nordamerika weit verbreitet ist, existieren weltweit weitere Standards (z. B. BS (britisch), DIN (deutsch), JIS (japanisch)). Für international eingesetzte Geräte können Adapter erforderlich sein, die jedoch eine zusätzliche Leckagequelle darstellen und daher sorgfältig gehandhabt werden müssen.
Integrierte Ventilregler (IVRs): Bei den gefährlichsten Gasen entfällt die CGA-Verbindung vollständig. Der Druckminderer wird werkseitig fest mit dem Flaschenventil verbunden und bildet so eine geschlossene Einheit. Diese Einheit wird zur Wiederbefüllung an den Lieferanten zurückgeschickt.

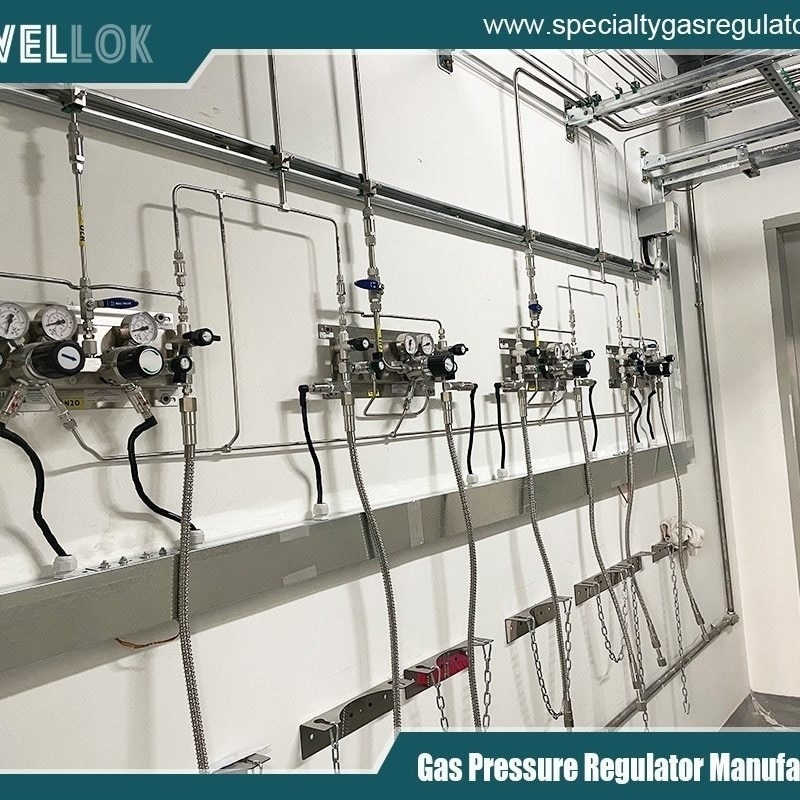

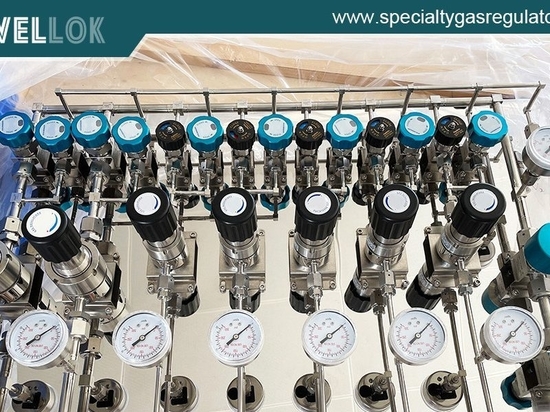

Gasschränke und Leitungsventile: In Gasschränken von Halbleiterfabriken oder Chemieanlagen wird der primäre CGA-Anschluss an ein Leitungsventil oder einen Anschlussschlauch angeschlossen, der dann fest mit dem Gasverteiler verbunden wird. Dadurch befindet sich der erste Anschlusspunkt in einem belüfteten, sicheren Gehäuse.

Druckregler vs. Überdruckventil

Fazit

CGA-Verschraubungen sind die unbesungenen Hüter von Sicherheit und Qualität in der Spezialgasindustrie. Ihre standardisierte, nicht austauschbare Bauweise ist ein Paradebeispiel für präventive Technik und verhindert unzählige potenzielle Gefahren. Die richtige Auswahl – basierend auf Gasverträglichkeit, Material und Dichtungsmechanismus – sowie die Einhaltung strenger Installationsvorschriften sind unerlässlich für alle, die mit Druckgasen arbeiten. Ob Sie Argon in einem Forschungslabor leiten, Silan in einem Reinraum kontrollieren oder medizinischen Sauerstoff verabreichen: Das Verständnis der vollständigen Anleitung für Ihre CGA-Verbindung gewährleistet eine sichere, reine und zuverlässige Verbindung zwischen Flasche und System. In der Welt der Spezialgase geht es bei diesem Wissen nicht nur um den Anschluss eines Druckminderers, sondern um die Verinnerlichung einer Kultur der Sicherheit und Präzision.
