Schlüsselfertiges UHP-Gasversorgungssystem für Halbleiter-Reinraumanlagen

{{{sourceTextContent.subTitle}}}

Schlüsselfertiges UHP-Gasversorgungssystem für Halbleiter-Reinraumanlagen

{{{sourceTextContent.description}}}

In der modernen Halbleiterfertigung steht die Gasreinheit in direktem Zusammenhang mit der Prozessintegrität, der Waferausbeute und der Leistungsfähigkeit der Bauelemente. Da die Strukturbreiten in der Halbleitertechnologie weiter auf unter 5 nm schrumpfen und sich fortschrittliche Verpackungstechnologien rasch weiterentwickeln, ist die Infrastruktur zur Versorgung mit ultrahochreinen (UHP) Gasen zu einem entscheidenden Bestandteil des Reinraumbetriebs geworden.

Ein schlüsselfertiges UHP-Gasversorgungssystem bietet Halbleiterfertigungsanlagen eine vollständig integrierte Lösung für den sicheren, präzisen und kontaminationsfreien Transport von Spezialgasen von der Quelle bis zum Verwendungsort (POU). Von Gasschränken und Ventilverteilerkästen (VMBs) bis hin zu Verteilungsrohrleitungen, Druckregelbaugruppen und automatisierten Überwachungsplattformen gewährleisten schlüsselfertige Systeme ein zuverlässiges Gasmanagement in der gesamten Produktionsumgebung.

Dieser Artikel befasst sich mit der Architektur, den Konstruktionsprinzipien, den Schlüsselkomponenten, den betrieblichen Anforderungen und den technischen Vorteilen von schlüsselfertigen UHP-Gasversorgungssystemen für Halbleiter-Reinraumanlagen.

Grundlagen von UHP-Gasversorgungssystemen
Ultrahochreine Gasversorgungssysteme sind darauf ausgelegt, Prozessgase unter Einhaltung extrem niedriger Kontaminationswerte zu transportieren. Halbleiterfabriken setzen hochreine Gase üblicherweise in folgenden Prozessen ein:

Chemische Gasphasenabscheidung (CVD)
Atomlagenabscheidung (ALD)
Plasmaätzen
Ionenimplantation
Oxidation
Diffusion
Messtechnik und analytische Verfahren
Zu den typischen Gasen gehören:

Stickstoff (N₂)
Argon (Ar)
Helium (He)
Wasserstoff (H₂)
Sauerstoff (O₂)
Silan (SiH₄)
Ammoniak (NH₃)
Wolframhexafluorid (WF₆)
Chlor (Cl₂)
Spezial-Vorläufergase
Selbst Spurenverunreinigungen wie Feuchtigkeit, Sauerstoff, Kohlenwasserstoffe oder Partikel, die im Bereich von Teilen pro Milliarde (ppb) gemessen werden, können die Waferherstellungsprozesse negativ beeinflussen.

Daher erfordern Halbleiter-Reinraumanlagen Gasversorgungssysteme, die strenge Reinheits-, Dichtheits- und Sicherheitsstandards erfüllen.

Was ist eine schlüsselfertige UHP-Gasversorgungslösung?
Ein schlüsselfertiges UHP-Gasversorgungssystem bezeichnet ein vollständig geplantes, installiertes, getestetes und in Betrieb genommenes Gasinfrastrukturpaket, das von einem einzigen Lieferanten oder einem Ingenieurdienstleister bereitgestellt wird.

Anstatt Komponenten separat zu erwerben, erhalten Halbleiterhersteller eine integrierte Lösung, die Folgendes umfasst:

Systemkonstruktion
Gasquellenmanagement
Gasschränke
Ventilverteilerkästen (VMB)
Verteilungsrohrleitungen
Druckregelbaugruppen
Automatische Umschaltsysteme
Gasüberwachung und Alarmintegration
SPS-/SCADA-Automatisierungssteuerungen
Installation und Orbitalschweißen
Validierung, Prüfung und Inbetriebnahme
Das vorrangige Ziel besteht darin, Integrationsrisiken zu minimieren und gleichzeitig die Zeitpläne für die Inbetriebnahme der Fertigungsanlagen zu beschleunigen.

Schlüsselfertige Lösungen reduzieren Kompatibilitätsprobleme zwischen Teilsystemen und gewährleisten die Einhaltung der Standards der Halbleiterindustrie.

Kernkomponenten eines UHP-Gasversorgungssystems für die Halbleiterindustrie

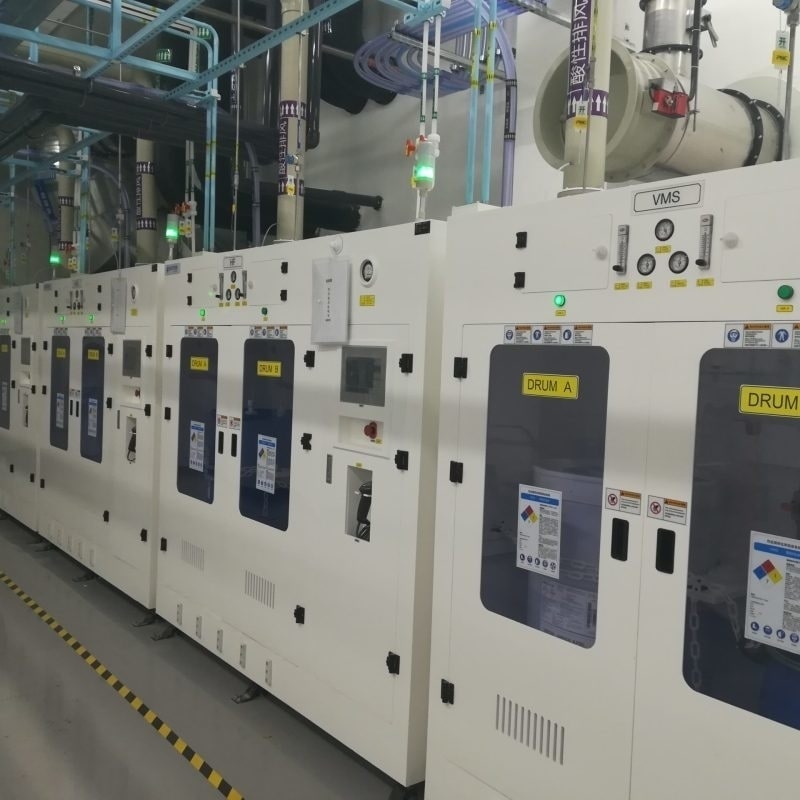

1. Gasschränke
Gasschränke dienen als erster Rückhalte- und Kontrollpunkt für gefährliche, toxische, pyrophore, korrosive oder inerte Gase.

In Halbleiterfabriken umfassen Gasschränke in der Regel:

Gehäusekonstruktion aus Edelstahl
Automatische Absperrventile
Hochreine Druckregler
Massendurchflussmesser
Druckwandler
Detektoren für giftige Gase
Anschlüsse für die Abluftentlüftung
Notabschaltsysteme
Die meisten modernen Gasschränke werden aus elektropoliertem Edelstahl 316L mit ultrareinen Innenoberflächen gefertigt.

Bei Anwendungen mit gefährlichen Gasen werden häufig doppelt gekapselte Schrankkonstruktionen eingesetzt, um die Betriebssicherheit zu erhöhen.

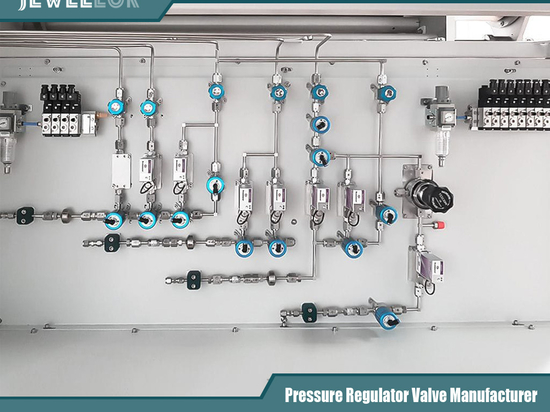

2. Ventilverteilerkästen (VMBs)
Ventilverteilerkästen verteilen Gase von zentralen Versorgungsleitungen zu den Prozessgeräten im Reinraum.

Zu den wichtigsten Funktionen von VMBs gehören:

Gasführung
Absperrsteuerung
Druckregelung
Durchflussausgleich
Absperrung für Wartungszwecke
Moderne Halbleiterfabriken setzen häufig automatisierte VMB-Systeme ein, die mit pneumatischen Antrieben und Fernkommunikationsfunktionen ausgestattet sind.

Diese Systeme ermöglichen flexible Anlagenanschlüsse und vereinfachen zukünftige Erweiterungen der Produktionslinie.

3. Hochreine Verteilungsrohrleitungen
Verteilungsrohrleitungen bilden das Rückgrat der Gasversorgungsarchitektur in der Halbleiterindustrie.

Die Materialauswahl ist entscheidend für die Kontaminationskontrolle.

Typische Spezifikationen für Rohrleitungen umfassen:

Edelstahl 316L VIM-VAR
Elektropolierte Innenfläche
Oberflächenrauheit ≤ 10 Ra-Mikroinch
Orbitalschweißnähte
Layout mit minimierten Toträumen
Die Orbitalschweißtechnik wird häufig eingesetzt, um eine wiederholbare, kontaminationsfreie Schweißqualität zu gewährleisten.

Unsachgemäße Schweißverfahren können Folgendes verursachen:

Oxidbildung
Partikelkontamination
Feuchtigkeitsstauzonen
Gasturbulenzen
Daher sind eine Schweißqualifizierung und eine Boroskop-Inspektion während der Systeminstallation unerlässlich.

4. Automatische Gasumschaltsysteme
Die kontinuierliche Halbleiterproduktion erfordert eine unterbrechungsfreie Gasversorgung.

Automatische Gasumschaltsysteme ermöglichen einen nahtlosen Flaschenwechsel ohne Prozessunterbrechung.

Diese Systeme umfassen typischerweise:

Doppelflaschen-Verteiler
Drucksensormodule
Regler mit automatischer Umschaltung
Redundanzarchitektur
Alarmbenachrichtigungsfunktionen
Die automatische Umschaltung minimiert Ausfallzeiten und verbessert die Betriebseffizienz in Halbleiterfertigungsumgebungen, die rund um die Uhr in Betrieb sind.

5. Überwachungs- und Automatisierungssteuerungen
Moderne UHP-Gasversorgungssysteme stützen sich zunehmend auf intelligente Automatisierungsplattformen.

Zu den gängigen Steuerungstechnologien gehören:

SPS-Steuerungssysteme
SCADA-Integration
HMI-Schnittstellen
Ferndiagnose
Datenprotokollierung
Analysen zur vorausschauenden Wartung
Bediener können Folgendes überwachen:

Druckverhältnisse
Durchflussraten
Alarme zur Gaskonzentration
Ventilstatus
Systemfehler
Anlagenauslastung
Die Echtzeitüberwachung verbessert die Prozesstransparenz und stärkt die Betriebskontrolle im Reinraum.

Konstruktionsanforderungen für Halbleiter-Reinraumanwendungen
Die Konzeption eines schlüsselfertigen UHP-Gasversorgungssystems für Halbleiteranlagen umfasst mehrere Ingenieurdisziplinen.

Es müssen mehrere kritische Konstruktionsaspekte berücksichtigt werden.

Ultrahochreinheitsstandards
Die Halbleiterfertigung erfordert extrem niedrige Kontaminationsgrenzwerte.

Die Systemauslegung muss Folgendes minimieren:

Feuchtigkeitskontamination
Sauerstoffeintritt
Metallionenkontamination
Organische Rückstände
Partikelbildung
Die Reinigungsverfahren für Komponenten folgen in der Regel Protokollen in Halbleiterqualität, einschließlich Präzisionsreinigung, Reinraumverpackung und hochreinen Montageverfahren.

Anforderungen an die Dichtheit
Gasleckagen stellen sowohl Sicherheits- als auch Kontaminationsrisiken dar.

Halbleiter-UHP-Systeme erfordern üblicherweise Helium-Dichtheitsprüfungen, um extrem niedrige Leckageschwellenwerte zu erreichen.

Typische Leckagespezifikationen können folgende Werte erreichen:

10⁻⁹ atm·cc/s Helium-Leckagerate.

Eine hohe Dichtheit schützt Reinraumumgebungen und gewährleistet gleichzeitig die Reinheit der Prozessgase.

Reinraumverträglichkeit
Alle installierten Gasversorgungsanlagen müssen den Umgebungsanforderungen für Reinräume entsprechen.

Zu den Konstruktionsstrategien gehören typischerweise:

Materialien mit geringer Partikelemission
Glatte Innenoberflächen
Konstruktion mit minimalem Totvolumen
Kontrollierte Installationsverfahren
Reinraumzertifizierte Montageverfahren
Eine ordnungsgemäße Integration in den Reinraum unterstützt eine stabile Fertigungsleistung.

Einhaltung von Sicherheitsvorschriften
Gefährliche Spezialgase bergen erhebliche Betriebsrisiken.

Schlüsselfertige Systeme müssen den Sicherheitsvorschriften und -bestimmungen der Branche entsprechen.

Zu den gängigen Referenzstandards gehören:

SEMI-Standards
NFPA-Vorschriften
International Fire Code (IFC)
FM Global-Richtlinien
Lokale Vorschriften der zuständigen Behörden (AHJ)
Zu den sicherheitstechnischen Maßnahmen können gehören:

Gaswarnsysteme
Notspülsysteme
Überstromsperren
Integration von Brandbekämpfungssystemen
Lüftungsverriegelungen
Umfassende Sicherheitstechnik ist für Halbleiteranlagen, in denen giftige oder brennbare Gase gehandhabt werden, von grundlegender Bedeutung.

Vorteile schlüsselfertiger UHP-Gasversorgungssysteme
Vereinfachtes Projektmanagement
Ein schlüsselfertiger Anbieter aus einer Hand optimiert die Projektabwicklung.

Anstatt mehrere Anbieter koordinieren zu müssen, arbeiten Halbleiterfabriken mit einem einzigen Engineering-Partner zusammen, der für Folgendes verantwortlich ist:

Planung
Beschaffung
Fertigung
Installation
Validierung
Dieser Ansatz reduziert die Komplexität der Kommunikation und das Projektrisiko.

Schnellere Inbetriebnahme von Halbleiterfabriken
Die Zeit bis zur Produktionsaufnahme ist bei Investitionen in die Halbleiterindustrie entscheidend.

Die schlüsselfertige Umsetzung beschleunigt den Projektablauf durch:

Standardisierte Engineering-Arbeitsabläufe
Integrierte Fertigung
Koordinierte Inbetriebnahme
Weniger Schnittstellenkonflikte
Eine schnellere Installation ermöglicht eine frühere Prozessqualifizierung und einen früheren Produktionsstart.

Verbesserte Zuverlässigkeit und Konsistenz
Ein integriertes Systemdesign verbessert die Gesamtzuverlässigkeit.

Schlüsselfertige Anbieter optimieren die Kompatibilität zwischen:

Reglern
Ventilen
Rohrleitungen
Sensoren
Automatisierungssystemen
Dies führt zu einer stabilen Gasversorgungsleistung und geringeren Wartungsaufwänden.

Erhöhte Sicherheit und Einhaltung gesetzlicher Vorschriften
Sicherheitstechnik ist in die gesamte schlüsselfertige Projektabwicklung eingebettet.

Professionelle Anbieter führen folgende Maßnahmen durch:

Gefahrenanalyse
Konstruktionsprüfung
Funktionstests
Überprüfung der Konformität
Dokumentenmanagement
Dies stärkt die Bereitschaft zur Einhaltung gesetzlicher Vorschriften und das Vertrauen in den Betrieb.

Neue Trends in der Gasversorgungstechnologie für die Halbleiterindustrie
Die Halbleiterindustrie entwickelt sich rasant in Richtung höherer Automatisierung, größerer Nachhaltigkeit und immer komplexerer Prozesschemie.

Mehrere aufkommende Trends beeinflussen die Entwicklung von UHP-Gasversorgungssystemen.

Intelligente digitale Gasinfrastruktur
Die industrielle Digitalisierung verändert die Versorgungssysteme in der Halbleiterindustrie grundlegend.

Systeme der nächsten Generation zeichnen sich aus durch:

Industrielles IoT-Konnektivität
Cloud-basierte Überwachung
KI-gestützte vorausschauende Wartung
Ferndiagnose
Automatisierte Berichterstellung
Datengestützter Betrieb verbessert die Wartungsplanung und reduziert ungeplante Ausfallzeiten.

Modulares Design der Gasversorgungssysteme
Modulare Konstruktionsansätze gewinnen an Beliebtheit.

Vorkonfigurierte Skid-Systeme ermöglichen:

Schnellere Inbetriebnahme
Werksabnahmeprüfungen
Geringeren Arbeitsaufwand bei der Installation vor Ort
Verbesserte Qualitätskonsistenz
Die Modularisierung unterstützt schnelle Erweiterungsprojekte von Halbleiterfabriken.

Nachhaltigkeit und Ressourcenoptimierung
Umweltaspekte gewinnen zunehmend an Bedeutung.

Gasversorgungssysteme setzen Technologien ein, die Folgendes unterstützen:

Geringerer Gasverbrauch
Verbesserte Spüleffizienz
Energieoptimierung
Strategien zur Leckageverringerung
Emissionsmanagement
Eine nachhaltige Versorgungsinfrastruktur trägt zur langfristigen Betriebseffizienz bei.

Auswahl des richtigen Partners für schlüsselfertige UHP-Gasversorgungssysteme
Die Wahl des richtigen Engineering-Partners ist entscheidend für den Erfolg von Halbleiterprojekten.

Zu den Bewertungskriterien sollten gehören:

Erfahrung in der Halbleiterindustrie
Anbieter sollten nachweisbare Erfahrung in folgenden Bereichen vorweisen:

Waferfertigungsanlagen
Anlagen für fortschrittliche Verpackungstechnologien
Displayfertigung
Photovoltaik-Produktion
Spezialgastechnik
Branchenspezifisches Fachwissen reduziert das Implementierungsrisiko erheblich.

Engineering- und Fertigungskompetenzen
Starke Turnkey-Anbieter sollten Folgendes bieten:

Eigene Engineering-Teams
Fertigungskapazitäten im Reinraum
Fachwissen im Bereich Orbitalschweißen
Ressourcen für Werksprüfungen
Unterstützung bei der Dokumentation
Umfassende Kompetenzen verbessern die Qualität der Projektdurchführung.

Qualitätssicherungssysteme
Zuverlässige Lieferanten unterhalten robuste Qualitätsprogramme, die Folgendes abdecken:

Rückverfolgbarkeit der Materialien
Schweißqualifizierung
Validierung der Reinigung
Prüfverfahren
Endabnahmeprüfungen
Qualitätssicherung ist für die Lieferung von Systemen in Halbleiterqualität unerlässlich.

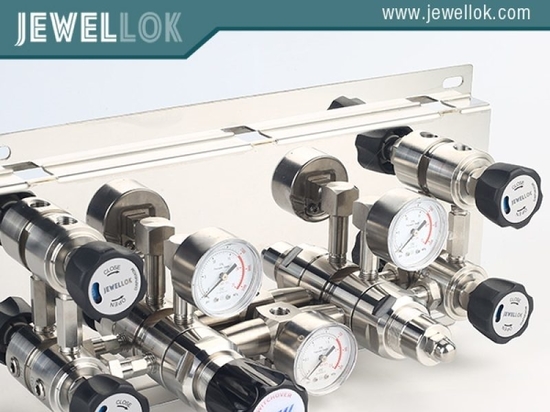

Die 10 besten Druckregler für ultrahochreine Gase in Indien
Die 10 besten Druckregler für ultrahochreine Gase in Indien
Fazit
Die Halbleiterfertigung ist auf eine streng kontrollierte Versorgungsinfrastruktur angewiesen, und UHP-Gasversorgungssysteme gehören zu den wichtigsten Schlüsseltechnologien in Reinraumumgebungen.

Ein schlüsselfertiges UHP-Gasversorgungssystem bietet weit mehr als nur Hardware. Es stellt eine integrierte technische Lösung bereit, die Konzeption, Reinheitskontrolle, Automatisierung, Sicherheit, Installation und langfristige Betriebssicherheit umfasst.

Da die Halbleiterfertigungsprozesse immer komplexer werden, wird die Nachfrage nach intelligenten, kontaminationsfreien und vollständig integrierten Gasversorgungsplattformen weiter steigen.

Für Halbleiter-Reinraumanlagen, die nach operativer Exzellenz streben, ist die Auswahl eines technisch kompetenten Partners für schlüsselfertige UHP-Gasversorgungssysteme nicht nur eine Beschaffungsentscheidung – es ist eine strategische Investition in die Fertigungsleistung, die Prozessintegrität und die zukünftige Skalierbarkeit.

Weitere Informationen zu schlüsselfertigen UHP-Gasversorgungssystemen für Halbleiter-Reinraumanlagen finden Sie auf der Website von Jewellok unter https://www.jewellok.com/product-category/chemical-delivery-system/.
