Stickstoff-Verteilertafel für Einzelgasschränke und Ventilverteilerkästen

In Branchen, in denen Präzision, Sicherheit und Zuverlässigkeit unverzichtbar sind, spielt der Umgang mit Gasen wie Stickstoff eine entscheidende Rolle. Stickstoff, ein Inertgas, das etwa 78 % der Erdatmosphäre ausmacht, wird in zahlreichen Anwendungen zum Spülen, Inertisieren und als Trägergas eingesetzt. Um eine kontinuierliche und sichere Versorgung zu gewährleisten, kommen spezielle Geräte wie Gasschränke, Stickstoff-Verteilertafeln und Ventilverteilerkästen (VMBs) zum Einsatz. Dieser Artikel bietet einen umfassenden Überblick über Stickstoff-Verteilerplatten in einzelnen Gasschränken und deren Integration in Ventilverteilerkästen, wobei der Schwerpunkt auf deren Aufbau, Funktionalität, Sicherheitsmerkmale und Wartungsanforderungen in industriellen Gasversorgungssystemen liegt. Mit einem Umfang von etwa 2.000 Wörtern zielt diese Abhandlung darauf ab, Fachleuten ein gründliches Verständnis dieser kritischen Komponenten zu vermitteln.

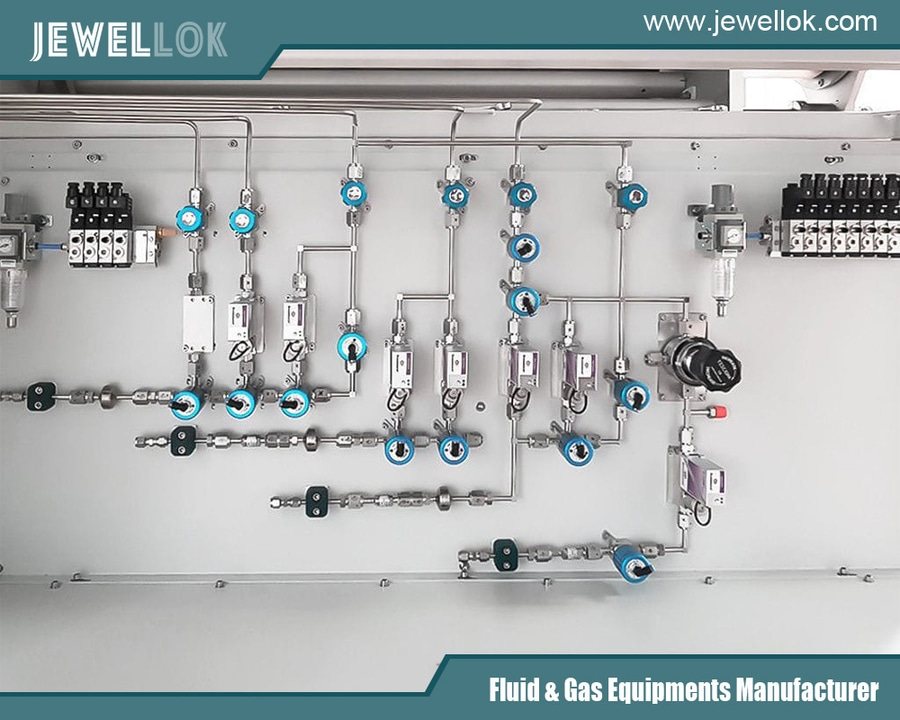

Stickstoff-Verteilerplatte für einzelne Gasschränke und Ventilverteilerkästen
Stickstoff-Verteilerplatte für einzelne Gasschränke und Ventilverteilerkästen
Einleitung

Ein effektives Gasmanagement ist in Branchen wie der Halbleiterfertigung, der Pharmaindustrie, der Lebensmittelverarbeitung und der Metallverarbeitung unerlässlich, wo die inerten Eigenschaften von Stickstoff genutzt werden, um Sicherheit und Effizienz zu steigern. Stickstoff-Verteilertafeln in einzelnen Gasschränken und Ventilverteilerkästen sind technische Systeme, die für die nahtlose Speicherung, Regulierung und Verteilung von Stickstoffgas ausgelegt sind. Dieser Artikel befasst sich eingehend mit ihren Funktionen, ihrer Integration in ein zusammenhängendes Gasversorgungssystem sowie den Aspekten, die ihre optimale Leistung gewährleisten. Anhand einer Untersuchung ihrer Anwendungsbereiche, Konstruktionsprinzipien, Sicherheitsmechanismen und bewährter Betriebsverfahren heben wir ihre Bedeutung für die Aufrechterhaltung kontrollierter und zuverlässiger Gasversorgungsketten hervor.

Stickstoff in industriellen Anwendungen

Die Bedeutung von Stickstoff in industriellen Umgebungen beruht auf seiner Inertheit und Nichtreaktivität, wodurch er sich ideal für Umgebungen eignet, in denen Oxidation oder Verbrennung verhindert werden müssen. Als farbloses und geruchloses Gas erfüllt Stickstoff vielfältige Zwecke:

– Spülen: Es verdrängt Sauerstoff oder andere reaktive Gase aus Rohrleitungen, Behältern oder Systemen, um unerwünschte chemische Reaktionen oder Zersetzung zu verhindern.
– Inertisieren: Stickstoff schafft eine sauerstofffreie Atmosphäre in Lagertanks oder Reaktoren und schützt so empfindliche oder brennbare Materialien.
– Trägergas: Bei Verfahren wie der Gaschromatographie oder der chemischen Synthese transportiert Stickstoff Substanzen, ohne chemisch in den Prozess einzugreifen.

In der Halbleiterindustrie ist Stickstoff unverzichtbar, um Reinraumbedingungen aufrechtzuerhalten und Verunreinigungen während der Waferherstellung zu verhindern. Bei der Lebensmittelverpackung verlängert er die Haltbarkeit, indem er den Sauerstoff in versiegelten Behältern ersetzt, während er in der Metallverarbeitung als Hilfsgas beim Laserschneiden dient. Seine Vielseitigkeit und sein Sicherheitsprofil machen Stickstoff zu einem Eckpfeiler moderner industrieller Prozesse.

Gasschränke: Die Grundlage für eine sichere Lagerung

Ein Gasschrank ist eine belüftete, geschlossene Konstruktion, die zur sicheren Unterbringung von Gasflaschen, insbesondere für gefährliche oder hochreine Gase, konzipiert ist. Obwohl Stickstoff selbst ungiftig und nicht brennbar ist, bieten Gasschränke selbst für dieses Inertgas entscheidende Vorteile:

– Eindämmung: Sie schützen die Flaschen vor physischen Schäden und Umwelteinflüssen.
– Organisation: Die Gasflaschen werden ordentlich aufbewahrt und sind für Wartungsarbeiten oder den Austausch leicht zugänglich.
– Verhinderung von Verunreinigungen: Die Gehäuse schützen die Gasversorgung vor Staub oder Verunreinigungen.

Ein einzelner Gasschrank ist in der Regel für eine einzige Gasart vorgesehen – in diesem Fall Stickstoff –, um Kreuzkontaminationen zu vermeiden und die Systemverwaltung zu vereinfachen. Zu den wichtigsten Merkmalen gehören:

– Belüftungssysteme: Abluftventilatoren entfernen austretendes Gas und sorgen so für eine sichere Umgebung.
– Brandbekämpfung: Sprinkleranlagen oder gasbasierte Systeme mindern Risiken, insbesondere bei gemeinsamer Lagerung mit brennbaren Gasen.
– Zugangskontrolle: Abschließbare Türen beschränken den Zugang auf geschultes Personal.
– Überwachung: Sensoren erkennen Leckagen oder Druckanomalien und erhöhen so die Sicherheit.

Gasschränke bestehen aus robusten Materialien wie Stahl und sind so konstruiert, dass sie den betrieblichen Belastungen standhalten und gleichzeitig strenge Sicherheitsstandards erfüllen.

Stickstoff-Verteilertafeln: Gewährleistung einer kontinuierlichen Versorgung

Im Gasschrank bildet die Stickstoff-Verteilerplatte das Herzstück des Systems, indem sie mehrere Gasflaschen an eine einzige Ausgangsleitung anschließt. Diese Konfiguration gewährleistet eine unterbrechungsfreie Stickstoffversorgung – eine Notwendigkeit für Prozesse, die keine Ausfallzeiten dulden. Bei Stickstoffflaschen kommt in der Regel ein CGA-580-Anschluss zum Einsatz, der kompatible Anschlüsse an der Verteilerplatte erfordert. Zu den wichtigsten Komponenten gehören:

– Einlassanschlüsse: Flexible Anschlussschläuche (oft aus Edelstahl oder mit Teflonauskleidung) verbinden die Gasflaschen mit dem Verteiler.
– Absperrventile: Jede Gasflasche verfügt über ein eigenes Ventil zur Regelung des Gasdurchflusses.
– Druckregler: Diese sorgen für einen konstanten Ausgangsdruck, der auf die Anforderungen der nachgeschalteten Anlagen abgestimmt ist.
– Manometer: Überwachen den Flaschen- und Ausgangsdruck zur Betriebskontrolle.
– Spülsysteme: Entfernen Luft oder Restgase beim Flaschenwechsel, um die Reinheit des Stickstoffs zu gewährleisten.

Die Konstruktion des Verteilerblocks unterstützt Redundanz: Wenn eine Flasche leer wird, kann das System – manuell oder automatisch – auf eine volle Reserveflasche umschalten. Moderne Schalttafeln sind mit Drucksensoren und automatischen Umschaltmechanismen ausgestattet, die das Bedienpersonal über Alarme oder Anzeigen warnen. Dies gewährleistet eine konstante Versorgung, was in Anwendungen wie der Halbleiterfertigung entscheidend ist, wo selbst kurze Unterbrechungen die Produktqualität beeinträchtigen können.

Ventilverteilerkästen (VMBs): Präzise Verteilung

Die Ventilverteilerbox (VMB) erweitert das Gasversorgungssystem, indem sie Stickstoff vom Gasschrank an mehrere Verbrauchsstellen verteilt. Als zentraler Knotenpunkt bietet die VMB Flexibilität und Kontrolle über die Gasverteilung. Zu ihren Komponenten gehören:

– Einlassanschluss: Wird an die Ausgangsleitung der Verteilertafel angeschlossen.
– Verteilerblock: Ein Verteiler mit mehreren Auslässen für die Gasführung.
– Ventile: Manuelle oder automatische Ventile an jedem Auslass ermöglichen eine individuelle Durchflussregelung.
– Druckregler: Passen den Druck an spezifische Anwendungen an.
– Durchflussmesser: Überwachen den Verbrauch, von einfachen Rotametern bis hin zu präzisen Massendurchflussreglern (MFCs).

In hochpräzisen Umgebungen wie der Halbleiterfertigung gewährleisten MFCs genaue Durchflussraten und sind häufig in digitale Steuerungen zur Fernüberwachung integriert. Für weniger anspruchsvolle Anwendungen reichen Durchflussmesser mit variablem Querschnitt aus. Sicherheitsvorrichtungen wie Überströmventile unterbrechen den Gasfluss bei einem Leck stromabwärts und schützen so sowohl die Anlagen als auch das Personal. Der modulare Aufbau des VMB ermöglicht eine individuelle Anpassung an die Anzahl der Ausgänge und die betrieblichen Anforderungen.

Integration der Komponenten: Ein einheitliches System

Die Synergie zwischen dem Stickstoff-Verteilerpanel und dem VMB schafft ein effizientes Gasversorgungssystem:

Lagerung: Die Stickstoffflaschen befinden sich im separaten Gasschrank, wo sie gesichert und überwacht werden.
2. Regelung: Die Verteilertafel verbindet diese Flaschen, regelt den Druck und stellt einen einzigen Ausgang bereit.
3. Verteilung: Das VMB nimmt diesen Ausgang auf und verteilt den Stickstoff an verschiedene Endpunkte.
Diese Integration gewährleistet Kontinuität und Präzision. In einem Labor kann Stickstoff beispielsweise gleichzeitig Gaschromatographiegeräte, Massenspektrometriegeräte und Handschuhkästen versorgen. Die Verteilertafel garantiert die Verfügbarkeit, während das VMB die Zufuhr an die Anforderungen jedes einzelnen Geräts anpasst. Die zentralisierte Steuerung minimiert die Komplexität und ermöglicht es dem Bedienpersonal, das System über eine einzige Schnittstelle zu verwalten, oft ergänzt durch Automatisierung wie speicherprogrammierbare Steuerungen (SPS).

Konstruktionsaspekte: Auf Leistung ausgelegt

Bei der Auslegung dieser Systeme müssen mehrere Faktoren berücksichtigt werden:

– Materialverträglichkeit: Die Komponenten müssen korrosionsbeständig sein und die Stickstoffreinheit gewährleisten. Edelstahl, Messing und hochreine Dichtungen (z. B. Viton oder Teflon) sind Standard.
– Durchflussraten: Das System muss Spitzenbedarf bewältigen können. Beispielsweise erfordern fünf Entnahmestellen mit jeweils 10 SLPM eine Mindestkapazität von 50 SLPM, mit einer Reserve (z. B. 75 SLPM) für Skalierbarkeit.
– Druckmanagement: Regler und Rohrleitungen müssen Druckverluste minimieren, insbesondere bei langen Leitungsstrecken.
– Einhaltung von Sicherheitsvorschriften: Die Einhaltung von Normen wie OSHA, NFPA oder SEMI gewährleistet die Übereinstimmung mit den gesetzlichen Vorschriften.
– Zugänglichkeit: Die Anordnung sollte den Austausch von Gasflaschen und Wartungsarbeiten erleichtern.

Der relativ niedrige Druck von Stickstoff vereinfacht einige Aspekte, doch bei Anwendungen mit hohen Reinheitsanforderungen kann elektropolierter Edelstahl erforderlich sein, um eine Kontamination zu verhindern. Redundanz – wie beispielsweise doppelte Regler – erhöht die Zuverlässigkeit bei kritischen Vorgängen.

Sicherheitsmerkmale: Risikominderung

Obwohl Stickstoff inert ist, birgt seine Verwendung Risiken, insbesondere Erstickungsgefahr in geschlossenen Räumen, in denen Leckagen den Sauerstoff verdrängen können. Zu den Sicherheitsmerkmalen gehören:

– Leckageerkennung: Gassensoren lösen Alarme aus, wenn der Stickstoffgehalt unerwartet ansteigt.
– Überdruckventile: Verhindern einen Überdruck in Flaschen oder Leitungen.
– Notabsperrventile: Schalten das System bei Zwischenfällen ab.
– Belüftung: Leitet ausgetretenes Gas aus Schränken oder Arbeitsbereichen ab.
– Sauerstoffmessgeräte: Unverzichtbar in geschlossenen Räumen; warnen, wenn der Sauerstoffgehalt unter 19,5 % (den von der OSHA festgelegten Sicherheitsgrenzwert) fällt.

Ebenso wichtig ist die Schulung des Personals, damit dieses Erstickungssymptome erkennt und Notfallprotokolle befolgt. Eine ordnungsgemäße Kennzeichnung und Wartung verringern die Gefahren zusätzlich.

Wartung und Betrieb: Aufrechterhaltung der Zuverlässigkeit

Regelmäßige Wartung gewährleistet die Langlebigkeit und Sicherheit des Systems. Zu den bewährten Verfahren gehören:

– Dichtheitsprüfung: Verwenden Sie Seifenlösungen oder elektronische Detektoren, um Undichtigkeiten zu identifizieren.
– Ventilprüfungen: Überprüfen Sie die reibungslose Funktion und die ordnungsgemäße Abdichtung.
– Kalibrierung der Druckminderer: Vergewissern Sie sich, dass die Druckeinstellungen korrekt sind.
– Umgang mit Gasflaschen: Sichern und transportieren Sie Gasflaschen sicher unter Einhaltung der Vorschriften.
– Spülverfahren: Verhindern Sie Verunreinigungen beim Austausch von Gasflaschen.

Eine Wartungscheckliste kann Sichtprüfungen auf Korrosion, Funktionstests von Ventilen und Alarmanlagen sowie die Kalibrierung von Manometern und Durchflussmessern umfassen. Automatisierungsmaßnahmen, wie SPSen für die Umschaltung oder Fernüberwachung, steigern die Betriebseffizienz und reduzieren menschliche Fehler.

Umwelt- und Kostenvorteile

Die Umweltbelastung durch Stickstoff ist aufgrund seiner großen Verfügbarkeit und Inertheit minimal. Effiziente Systeme, wie beispielsweise solche mit automatischer Umschaltung, minimieren den Restgasverlust und reduzieren so die Häufigkeit des Flaschenwechsels. Die zentralisierte VMB-Verteilung senkt die Installations- und Wartungskosten im Vergleich zu separaten Leitungen, während reduzierte Ausfallzeiten die Produktivität steigern.

Hochreines Gasventil für Erdgasverteiler in CNG- und LNG-Systemen
Hochreines Gasventil für Erdgasverteiler in CNG- und LNG-Systemen
Fazit

Stickstoff-Verteilertafeln in einzelnen Gasschränken und Ventilverteilerkästen bilden das Rückgrat industrieller Gasversorgungssysteme. Sie gewährleisten eine sichere, kontinuierliche und effiziente Stickstoffversorgung und unterstützen damit kritische Prozesse in verschiedenen Branchen. Durch die Beherrschung ihrer Konstruktion, Integration, Sicherheit und Wartung können Betreiber die Leistung optimieren und gleichzeitig Personal und Anlagen schützen. Da die Abhängigkeit von Stickstoff zunimmt, bleiben diese Systeme unverzichtbar für die Förderung industrieller Exzellenz.
