Unterschied zwischen dem (Ventilverteiler-Panel) VMP-Gasschrank und dem (Ventilverteiler-Kasten) VMB-Gasschrank

{{{sourceTextContent.subTitle}}}

Unterschied zwischen dem (Ventilverteiler-Panel) VMP-Gasschrank und dem (Ventilverteiler-Kasten) VMB-Gasschrank

{{{sourceTextContent.description}}}

Unterschied zwischen dem (Ventilverteiler-Panel) VMP-Gasschrank und dem (Ventilverteiler-Kasten) VMB-Gasschrank

Einleitung

Im Bereich der industriellen Gasversorgung, insbesondere in Umgebungen mit hohen Reinheitsanforderungen wie der Halbleiterfertigung, der pharmazeutischen Produktion und der chemischen Verarbeitung, ist die sichere und effiziente Verteilung von Gasen von größter Bedeutung. Gasschränke dienen als kritische Komponenten in diesen Systemen und gewährleisten eine kontrollierte Zufuhr, während sie gleichzeitig die mit Gefahrstoffen verbundenen Risiken mindern. Unter den verschiedenen Konfigurationen zeichnen sich Gasverteilerschränke mit Ventilverteilerplatte (VMP) und Gasverteilerschränke mit Ventilverteilerbox (VMB) als spezialisierte Lösungen für die Gasverteilung aus. Diese Systeme sind dafür ausgelegt, Gas aus zentralen Quellen wie Großspeichern oder Flaschenschränken aufzunehmen und an mehrere Endpunkte wie Produktionsanlagen oder Kammern zu verteilen.

Die VMP- und VMB-Gasschränke ähneln sich zwar in ihrer Kernfunktion der gasverteilerbasierten Gasaufteilung, unterscheiden sich jedoch erheblich in Bezug auf Aufbau, Anwendung, Sicherheitsmerkmale und Eignung für den Betrieb. Dieser Artikel befasst sich eingehend mit diesen Unterschieden und liefert eine umfassende technische Analyse. Wir werden die Architektur, die Komponenten, die Funktionsprinzipien, die Vorteile, die Einschränkungen und die Vergleichsaspekte der einzelnen Systeme untersuchen. Das Verständnis dieser Unterschiede ist für Ingenieure, Anlagenmanager und Sicherheitsexperten bei der Auswahl der geeigneten Gasverteilungsanlagen für ihren Betrieb von entscheidender Bedeutung. Am Ende dieser Erörterung werden die Leser erkennen, wie diese Systeme zur Prozessintegrität, zur Einhaltung gesetzlicher Vorschriften und zur Gesamteffizienz des Systems in anspruchsvollen industriellen Umgebungen beitragen.

Gasverteilungssysteme in modernen Anlagen arbeiten häufig mit ultrahochreinen (UHP) Gasen, bei denen bereits geringste Verunreinigungen die Produktqualität beeinträchtigen können. VMP- und VMB-Schränke begegnen diesem Problem durch den Einbau präziser Regelmechanismen, doch ihre strukturellen und funktionalen Unterschiede sind auf unterschiedliche Gasarten und Gefahrenstufen zugeschnitten. So können zwar beide Systeme mehrere „Sticks“ (einzelne Gasleitungen) verarbeiten, unterscheiden sich jedoch hinsichtlich ihrer Gehäusekonstruktion und der Belüftungsanforderungen. Dieser Artikel zielt darauf ab, diese Nuancen zu erläutern, wobei technische Spezifikationen und praktische Überlegungen herangezogen werden, um eine ausgewogene Perspektive zu bieten.

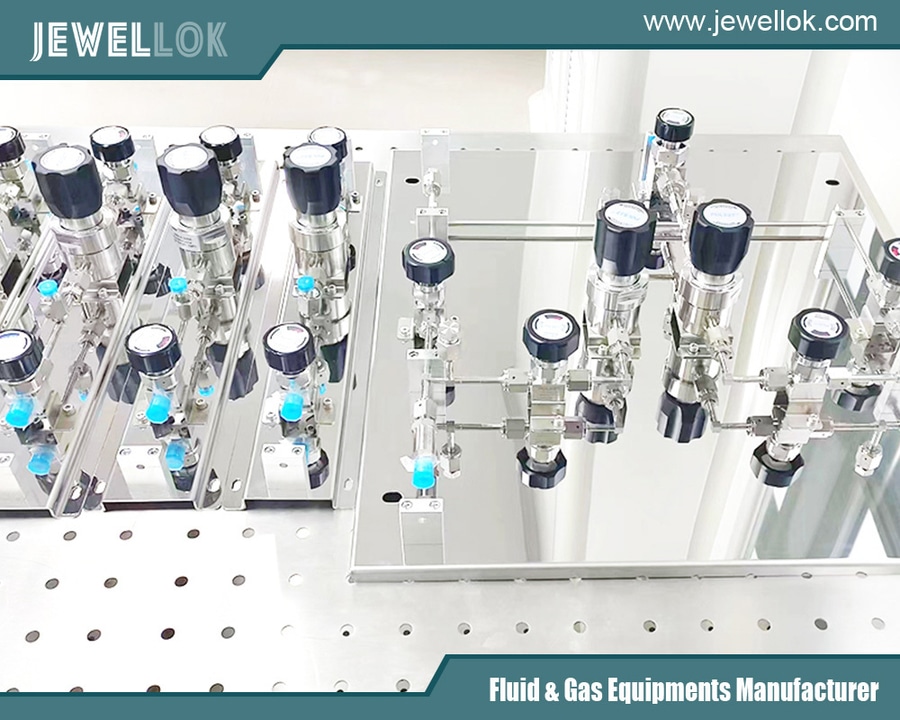

Verteileranlagen für Spezialgase
Verteileranlagen für Spezialgase
Übersicht über den VMP-Gasschrank (Valve Manifold Panel)

Der VMP-Gasschrank (Valve Manifold Panel) ist eine kompakte, offen gestaltete Anlage, die in erster Linie zur Verteilung von Inertgasen oder ungefährlichen Gasen in kontrollierten Umgebungen eingesetzt wird. Im Gegensatz zu vollständig geschlossenen Systemen besteht das VMP aus einer flachen, auf einer Platte montierten Baugruppe, in der Ventile, Regler und zugehörige Komponenten linear oder modular angeordnet sind. Diese Bauweise ermöglicht einen einfachen Zugang für Wartungs- und Überwachungszwecke und eignet sich daher ideal für Anwendungen, bei denen der Platz begrenzt ist und die verwendeten Gase nur minimale Risiken bergen.

Wichtige Komponenten und Aufbau

Ein typischer VMP-Gasschrank umfasst mehrere wesentliche Elemente:

– Verteilerbaugruppe: Das Herzstück des VMP ist ein Verteiler, der eine einzelne Gaseinlassleitung in mehrere Auslässe aufteilt, die oft als „Sticks“ bezeichnet werden. Jeder „Stick“ ermöglicht eine unabhängige Durchflussregelung; Standardkonfigurationen umfassen 4 bis 8 „Sticks“. Der Verteilerblock besteht aus hochreinen Materialien wie Edelstahl 316L, um Korrosion und Verunreinigungen zu verhindern.

– Ventile und Regler: Pneumatische oder manuelle Ventile (z. B. Membranventile für UHP-Anwendungen) steuern den Gasdurchfluss, während Druckregler einen konstanten Ausgangsdruck aufrechterhalten, der typischerweise von 0 bis 150 psi einstellbar ist. Rückschlagventile und Absperrventile gewährleisten einen unidirektionalen Durchfluss und verhindern einen Rückfluss.

– Messtechnik: Manometer, Messumformer und Durchflussmesser sind zur Echtzeitüberwachung integriert. In automatisierten Varianten ermöglichen speicherprogrammierbare Steuerungen (SPS) oder einfache Relaissysteme einen halbautomatischen Betrieb, wie z. B. Spülsequenzen.

– Montage und Integration: Die Schalttafel wird an der Wand montiert oder in ein Rack integriert, häufig in einem Reinraum oder einem Werkzeugraum. Sie verfügt über kein vollständiges Gehäuse und ist für die Belüftung auf die Umgebung angewiesen. Die Abmessungen sind kompakt; eine Standard-Schalttafel ist etwa 30 Zoll breit, was eine nahtlose Integration in bestehende Rohrleitungsnetze ermöglicht.

Funktionsprinzipien

Das VMP bezieht Gas aus einer Primärquelle, wie beispielsweise einem Gasflaschenschrank oder einem Großtank, über einen Einlassanschluss. Das Gas gelangt in den Verteiler, wo es auf die einzelnen Sticks verteilt wird. Jeder Stick kann unabhängig voneinander isoliert, gespült oder aktiviert werden, was Prozesse wie die Werkzeugkalibrierung oder die Kammerbefüllung unterstützt. Bei Inertgasen wie Stickstoff oder Argon legt das System besonderen Wert auf die Erhaltung der Reinheit durch elektropolierte Oberflächen und Orbitalschweißen, um die Partikelbildung zu minimieren.

Das Spülen ist ein kritischer Vorgang in VMP-Systemen und umfasst in der Regel vakuumunterstützte Zyklen zur Entfernung von Restgasen oder Verunreinigungen. Manuelle VMPs erfordern ein Eingreifen des Bedieners, während halbautomatische Modelle Timer oder Sensoren nutzen, um die Ventilvorgänge abzustimmen. Sicherheitsverriegelungen verhindern ein versehentliches Entweichen, doch da das System offen ist, eignet es sich nicht für Gase, die eine Absaugung erfordern.

Anwendungen und Vorteile

VMP-Gasschränke sind in Halbleiterfabriken zur Verteilung von Spülgasen, in pharmazeutischen Anlagen zur Inertgasabdeckung und in Forschungslabors zur Versorgung von Analysegeräten weit verbreitet. Zu ihren Vorteilen zählen:

– Kosteneffizienz: Geringere Herstellungskosten aufgrund des Verzichts auf Gehäuse und Absaugsysteme.

– Wartungsfreundlichkeit: Die offene Bauweise ermöglicht einen schnellen Austausch von Komponenten ohne Demontage.

– Flexibilität: Modulare Baugruppen ermöglichen eine einfache Erweiterung oder Neukonfiguration bei sich ändernden Prozessanforderungen.

– Platzersparnis: Ideal für beengte Einbausituationen, in denen geschlossene Schränke unpraktisch wären.

Allerdings gibt es Einschränkungen: VMPs sind für gefährliche Gase ungeeignet, da ihnen eine Auffangvorrichtung für Leckagen oder Dämpfe fehlt. Regulatorische Standards, wie beispielsweise die von SEMI (Semiconductor Equipment and Materials International), schreiben ihren Einsatz ausschließlich für ungiftige Anwendungen vor.

Übersicht über den Gas-Schrank „Valve Manifold Box“ (VMB)

Im Gegensatz dazu ist der Gas-Schrank „Valve Manifold Box“ (VMB) ein vollständig geschlossenes, belüftetes System, das für den Umgang mit gefährlichen, giftigen, brennbaren oder korrosiven Gasen ausgelegt ist. Der Begriff „Box“ bezieht sich auf die schrankartige Bauweise, die eine sekundäre Rückhaltefunktion bietet und über integrierte Absaugvorrichtungen verfügt, um eine Unterdruckumgebung aufrechtzuerhalten. Diese Einhausung erhöht die Sicherheit, indem sie potenzielle Leckagen auffängt und zu einem Gaswäscher oder einem Absaugsystem leitet.

Wichtige Komponenten und Aufbau

Der VMB baut auf dem Verteilerkonzept auf, ist jedoch in einem robusten Gehäuse untergebracht:

– Gehäuse: Die aus pulverbeschichtetem Stahl oder Edelstahl gefertigte Box ist etwa 30–60 Zoll breit und verfügt über Zugangstüren mit Sicherheitsglasfenstern zur Sichtprüfung. Sie ist mit Dichtungen und Dichtungsringen ausgestattet, um die Luftdichtheit zu gewährleisten.

– Verteiler und Stäbe: Ähnlich wie beim VMP unterstützt es 4 bis 8 Stäbe, verfügt jedoch über erweiterte Funktionen wie UV-IR-Flammendetektoren oder Sensoren für giftige Gase für gefährliche Anwendungen.

– Ventile und Regler: Es kommen hochsichere Ventile (z. B. mit Faltenbalgabdichtung) und Regler zum Einsatz, häufig mit pneumatischen Stellantrieben zur Fernsteuerung. Zusätzliche Rückschlagventile und Überströmventile verhindern unkontrollierte Freisetzungen.

– Belüftungssystem: Als wesentliches Unterscheidungsmerkmal verfügt das VMB über einen Vakuumgenerator oder ein Gebläse für die kontinuierliche Absaugung und erreicht dabei Luftdurchsatzraten von 150–200 linearen Fuß pro Minute. Dadurch wird ein Unterdruck aufrechterhalten, der das Entweichen von Gas verhindert.

– Steuerungssysteme: Vollautomatische VMBs nutzen moderne SPSen mit Touchscreen-Oberflächen und unterstützen Protokolle wie Modbus für die Integration in Gebäudemanagementsysteme. Alarme bei Druckabfall, Leckagen oder Türöffnungen gehören zur Standardausstattung.

Funktionsprinzipien

Das Gas gelangt über einen abgedichteten Einlass in das VMB und wird über den Verteiler auf mehrere Auslässe verteilt. Für gefährliche Gase wie Silan oder Ammoniak umfasst das System automatisierte Spülzyklen mit Inertgas oder Vakuum, um die Leitungen vor Wartungsarbeiten zu entleeren. Das Absaugsystem belüftet die Kammer kontinuierlich und leitet die Abgase zu Aufbereitungsanlagen weiter. Zu den Sicherheitsmerkmalen gehören Not-Aus-Tasten (EMO) und Verriegelungen, die den Betrieb unterbrechen, falls die Belüftung ausfällt.

Im Betrieb gewährleistet das VMB die Einhaltung von Normen wie NFPA 55 (Compressed Gases and Cryogenic Fluids Code), die eine Entlüftung von Gehäusen für pyrophore oder toxische Gase vorschreiben. Die Unterdruckkonstruktion minimiert Expositionsrisiken und macht das System somit für Umgebungen mit hohem Risiko geeignet.

Anwendungen und Vorteile

VMBs sind unverzichtbar bei Halbleiterprozessen mit Dotiergasen, bei der LCD-Fertigung mit korrosiven Ätzmitteln und bei der Solarmodulproduktion mit brennbaren Vorläuferstoffen. Zu den Vorteilen zählen:

– Erhöhte Sicherheit: Gehäuse und Absaugung mindern Gefahren und verringern das Unfallrisiko.

– Einhaltung gesetzlicher Vorschriften: Erfüllt strenge Standards für den Umgang mit gefährlichen Gasen.

– Vielseitigkeit: Geeignet für ein breiteres Spektrum an Gasen, einschließlich Gasgemischen.

– Zuverlässigkeit: Automatisierte Steuerungen minimieren menschliches Versagen und gewährleisten eine gleichbleibende Gasversorgung.

Zu den Nachteilen zählen höhere Kosten aufgrund der Gehäuse und Belüftung, ein größerer Platzbedarf sowie eine komplexere Wartung, die eine spezielle Schulung erfordert.

Wesentliche Unterschiede zwischen VMP- und VMB-Gasschränken

Zwar dienen sowohl VMP- als auch VMB-Systeme der Gasverteilung, doch liegen ihre Unterschiede in der Konstruktionsphilosophie, den Sicherheitsanforderungen und den Einsatzkontexten begründet. Nachfolgend finden Sie einen detaillierten Vergleich:

Konstruktion und Aufbau

– Gehäuse: Der offensichtlichste Unterschied ist baulicher Natur. VMP ist ein offenes Paneel, bei dem die Komponenten der Umgebung ausgesetzt sind, während VMB ein versiegeltes Gehäuse ist, das eine Eindämmung gewährleistet. Dies wirkt sich auf die Installation aus: VMPs sind leichter (ca. 50–100 lbs) und einfacher zu montieren, während VMBs (200–400 lbs) stabile Halterungen und Kanalanschlüsse erfordern.

– Abmessungen und Konfiguration: VMPs sind schlanker, oft 2–4 Zoll tief, und eignen sich daher für die Wandmontage. VMBs sind tiefer (12–24 Zoll), um Abluftkammern und interne Leitungsführung unterzubringen.

Sicherheitsmerkmale

– Umgang mit Gefahrenstoffen: VMPs sind auf Inertgase (z. B. Helium, sauerstofffreier Stickstoff) beschränkt und verfügen über keine Mechanismen zur Abgasabsaugung. VMBs eignen sich hervorragend für gefährliche Gase und sind mit Abgasleitungen, Sensoren (z. B. zur Erkennung von H₂S oder Cl₂) sowie Flammensperren ausgestattet.

– Belüftung: Bei VMPs nicht vorhanden, bei VMBs vorgeschrieben. Der Luftstrom bei VMBs gewährleistet die Einhaltung der OSHA-Expositionsgrenzwerte und verhindert die Ansammlung giftiger Dämpfe.

– Verriegelungen und Alarme: Beide verfügen über grundlegende Verriegelungen, VMBs bieten jedoch erweiterte Funktionen wie die automatische Abschaltung bei Leckerkennung, die in die Brandbekämpfungsanlage des Gebäudes integriert ist.

Betriebs- und Steuerungsaspekte

– Automatisierungsgrade: VMPs werden oft manuell oder halbautomatisch betrieben und sind auf die Überwachung durch das Bedienpersonal angewiesen. VMBs unterstützen eine vollständige Automatisierung mit Software für die Fernüberwachung und Datenprotokollierung.

– Spülfunktionen: Beide bieten Spülfunktionen, doch VMBs verfügen über vakuumunterstützte Entlüftungsvorrichtungen für eine gründliche Evakuierung, was bei korrosiven Gasen von entscheidender Bedeutung ist.

– Durchfluss- und Druckmanagement: Ähnliche Kapazitäten (bis zu 500 slpm pro Stick), doch VMBs bewältigen aufgrund ihrer robusten Bauweise höhere Drücke (bis zu 3000 psi am Einlass).

Anwendungen und Eignung

– Gasarten: VMP für nicht reaktive Gase (Gruppe A gemäß SEMI-Standards); VMB für reaktive/toxische Gase (Gruppen B–D).

– Branchen: VMP in Laboren mit geringem Risiko; VMB in Großfertigungsanlagen mit hohem Durchsatz und großer Gasvielfalt.

– Kosten und Wartung: VMPs sind in der Anschaffung 20–50 % günstiger und erfordern eine einfachere Wartung. VMBs erfordern regelmäßige Wechsel der Abluftfilter sowie Kalibrierungen, was die Betriebskosten erhöht.

Leistungskennzahlen

Um die Unterschiede zu quantifizieren, betrachten Sie eine Tabelle, in der die wichtigsten Parameter verglichen werden:
Parameter
VMP-Gasschrank
VMB-Gasschrank
Gehäusetyp
Offene Blende
Versiegelte Box mit Abluft
Geeignete Gase
Inertgase (N₂, Ar, He)
Gefährliche Gase (SiH₄, NH₃, HF)
Belüftung
Keine
150–200 LFM Unterdruck
Automatisierung
Manuell/halbautomatisch
Halbautomatisch/vollautomatisch
Typische Stabanzahl
4–8
4–8
Preisspanne (USD)
5.000–15.000
10.000–30.000
Grundfläche (Zoll)
30 B x 40 H x 4 T
30 B x 40 H x 18 T
Sicherheitskonformität
Grundlegend (SEMI S2)
Erweitert (NFPA 55, SEMI S6)
Diese Tabelle verdeutlicht, wie VMBs Sicherheit auf Kosten der Komplexität priorisieren, während VMPs den Schwerpunkt auf

Fallstudien und praktische Überlegungen

In einer Halbleiteranlage, die ihre Ätzprozesse modernisierte, wurde aufgrund der Korrosivität von HF-Gas ein VMB für die HF-Gasverteilung gewählt, um zu verhindern, dass potenzielle Leckagen die Luftqualität im Reinraum beeinträchtigen. Umgekehrt entschied sich ein Forschungslabor für ein VMP zur Versorgung mit Argon für die Spektroskopie und schätzte dabei die geringen Kosten und die einfache Integration.

Bei der Wahl zwischen VMP und VMB müssen Faktoren wie die Einstufung der Gasgefahr, die Anlagenkonfiguration, das Budget und die Skalierbarkeit abgewogen werden. Für optimierte Konfigurationen setzen sich zunehmend Hybridsysteme durch, bei denen VMPs aus durch VMBs geschützten Quellen gespeist werden.

Hersteller und Lieferant von Versorgungssystemen für ultrahochreine (UHP) Gase und Chemikalien
Hersteller und Lieferant von Versorgungssystemen für ultrahochreine (UHP) Gase und Chemikalien
Fazit

Die Gasschränke „Valve Manifold Panel“ (VMP) und „Valve Manifold Box“ (VMB) stellen maßgeschneiderte Lösungen in der Gasverteilungstechnik dar, wobei VMP optimierte Effizienz für Inertgasanwendungen bietet und VMB robuste Sicherheit für gefährliche Anwendungen gewährleistet. Ihre Unterschiede hinsichtlich Gehäuse, Belüftung und Steuerungsauslegung unterstreichen die Notwendigkeit kontextspezifischer Entscheidungen. Da sich die Industrie in Richtung größerer Automatisierung und Nachhaltigkeit entwickelt, werden diese Systeme weiterhin eine entscheidende Rolle spielen und eine präzise, sichere Gasversorgung gewährleisten. Ingenieure müssen standortspezifische Risiken und Anforderungen bewerten, um die Stärken der jeweiligen Systeme optimal zu nutzen und letztendlich die Betriebssicherheit und die Einhaltung gesetzlicher Vorschriften in Umgebungen mit hohem Risiko zu verbessern.

Weitere Informationen zu den Unterschieden zwischen dem (Ventilverteilerfeld) VMP-Gasschrank und dem (Ventilgaskasten) VMB-Gasschrank finden Sie auf der Website von Jewellok unter https://www.jewellok.com/product-category/gas-cabinet/.
