So wählen Sie den richtigen Ventilverteiler für Ihre Anwendung aus

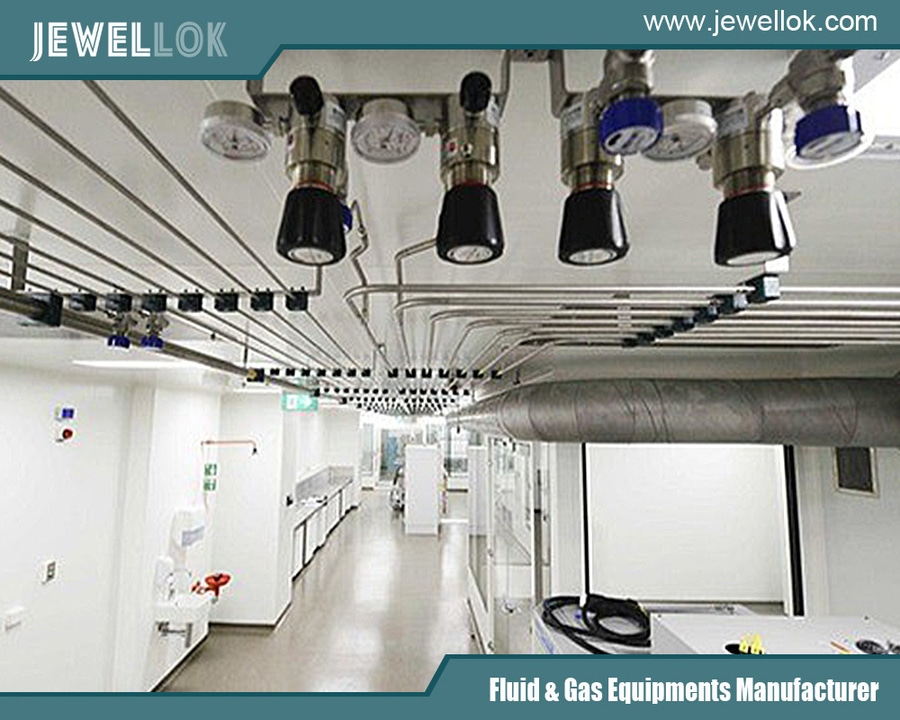

In der komplexen Welt der industriellen Fluidsteuerung – die Bereiche wie Prozessautomatisierung, Chemikalienhandhabung, Wasseraufbereitung und Fertigung umfasst – stehen Präzision, Zuverlässigkeit und Sicherheit an erster Stelle. Das Herzstück vieler hochentwickelter Fluidsteuerungssysteme bildet eine entscheidende, jedoch manchmal zu wenig beachtete Komponente: der Ventilverteiler. Auch bekannt als Ventilverteilergehäuse, Ventilverbinder oder manchmal einfach als Ventilverteilerbaugruppe, ist diese Einheit weit mehr als nur ein einfacher Anschlussblock. Sie bildet die strategische Schnittstelle zwischen Ihren vor Ort installierten Prozessventilen (wie Regelventilen, Magnetventilen oder angetriebenen Kugelhähnen) und Ihrem zentralen Steuerungssystem.

Die Auswahl des optimalen Ventilverteilerkastens ist keine triviale Angelegenheit, die sich per Katalogbestellung erledigen lässt. Eine schlechte Wahl kann zu Systemausfällen, gefährlichen Leckagen, erschwerter Wartung und letztendlich zu erhöhten Gesamtbetriebskosten führen. Dieser Fachartikel bietet einen systematischen Rahmen für die Bewertung und Auswahl des richtigen Ventilverteilerkastens, um sicherzustellen, dass er die Leistung Ihrer Anwendung verbessert – anstatt sie zu beeinträchtigen.

Die Ventilverteilerbox im Detail: Kernfunktion und Aufbau

Vor der Auswahl muss man ihren Zweck verstehen. Eine Ventilverteilerbox erfüllt drei Hauptfunktionen:

Schnittstelle und Vereinfachung: Sie ersetzt komplexe Netzwerke aus einzelnen Leitungssträngen, die von jedem Ventil zum Kontrollraum führen, durch ein einziges Mehrleiterkabel oder Schlauchbündel, das an einen zentralen Verteiler angeschlossen ist. Dies vereinfacht die Installation erheblich, reduziert potenzielle Leckstellen und verbessert die Übersichtlichkeit des Systems.
Ansteuerung und Steuerung: Sie beherbergt die pneumatischen oder elektrischen Komponenten (Magnetventile, Druckregler, Manometer, Schalter), die die Feldventile mit Antriebskraft und Steuersignalen versorgen. Sie wandelt das elektrische Signal mit geringer Energie von einer SPS/DCS in die hochleistungsfähige pneumatische oder elektrische Betätigung um, die zum Bewegen eines Stellantriebs erforderlich ist.
Schutz und Sicherheit: Das Gehäuse schützt empfindliche Komponenten vor Umwelteinflüssen (Staub, Wasser, korrosive Atmosphären) und bietet einen gewissen Schutz für das Personal vor beweglichen Teilen und unter Spannung stehenden elektrischen Anschlüssen.
Ein typischer Ventilblock besteht aus:

Gehäuse: Das physische Gehäuse (aus Metall oder Kunststoff) mit einer festgelegten Schutzart (IP) oder NEMA-Einstufung.
Ventilblock-Grundplatte: Der bearbeitete Block (häufig aus Aluminium oder Edelstahl), der die Anschlüsse für die pneumatische Versorgung, die Abluft sowie mehrere Ausgangsanschlüsse zu den Feldgeräten bereitstellt.
Ventilinseln/Ventile: Die Magnetventile (oft als „Ventilinsel“ zusammengefasst), die auf der Grundplatte montiert sind. Dabei kann es sich um einzelne Ventile oder um modulare, einteilige Ventilinseln handeln.
Elektrische Anschlüsse: Klemmenblöcke, mehrpolige Steckverbinder (z. B. M12, M23) oder Kabelverschraubungen für die Strom- und Signaleingabe.
Zusatzkomponenten: FRL-Einheiten (Filter, Regler, Schmiervorrichtung), Manometer, Durchflussregler und Diagnose-LEDs.

Das Auswahlschema: Eine Schritt-für-Schritt-Anleitung

Schritt 1: Definieren Sie die zentralen Anwendungsanforderungen

Dies ist die Grundlage. Vage Anforderungen führen zwangsläufig zu einer suboptimalen Auswahl.

Ventil-/Antriebstyp und -anzahl: Was soll gesteuert werden? Pneumatische Membranregelventile, Vierteldreh-Kugel- oder Absperrklappenantriebe, Hydraulikzylinder oder elektrische Antriebe? Wie viele Geräte? Dies bestimmt die Anzahl der benötigten Ausgangsanschlüsse (z. B. 4/2-Wege-, 5/2-Wege- oder 5/3-Wege-Magnetventilfunktionen pro Antrieb).
Medium: Was ist das Steuermedium? Saubere, trockene Instrumentenluft? Aggressives Erdgas? Hydrauliköl? Dies bestimmt die Materialverträglichkeit (z. B. Buna-N-Dichtungen für Standardluft, Viton für Kohlenwasserstoffe, Edelstahl für korrosive Medien).
Druck- und Durchflussanforderungen: Wie hoch ist der erforderliche Versorgungsdruck (z. B. 80–120 psi / 5,5–8 bar)? Wie groß ist das Stellgliedvolumen und wie hoch ist die erforderliche Zyklusgeschwindigkeit? Dies bestimmt die erforderliche Durchflussgröße (Cv-Wert) der Magnetventile und die Dimensionierung der internen Anschlüsse des Ventilblocks. Zu klein dimensionierte Anschlüsse verlangsamen die Ansprechzeit des Stellglieds.
Einschaltdauer und Zuverlässigkeit: Handelt es sich um eine stufenlos modulierende Anwendung, einen schnellen Ein-/Aus-Zyklus (z. B. Verpackungsmaschine) oder eine selten genutzte Sicherheitsabschaltung? Die Einschaltdauer beeinflusst die Wahl des Ventils (Kegelventil vs. Schieberventil) und die erwartete Lebensdauer.
Schritt 2: Festlegung der Betriebsumgebung

Die Umgebung bestimmt die Schutzart des Gehäuses und kann die Auswahl der internen Komponenten beeinflussen.

Schutzart (IP-Schutzklasse) oder NEMA-Schutzklasse: Dies ist unverzichtbar.
IP65/66 / NEMA 4, 4X: Schutz vor Wasserstrahlen mit niedrigem Druck und Staub. Standard für die meisten industriellen Innenbereiche (Fabrikhallen).
IP67 / NEMA 6: Schutz vor vorübergehendem Eintauchen. Für Bereiche, die einer Hochdruckreinigung unterzogen werden (Lebensmittel & Getränke, Pharmazeutika) oder für Außenbereiche, die von Überschwemmungen betroffen sein können.
IP68/69K / NEMA 6P: Schutz vor längerem Eintauchen (IP68) oder Hochdruck- und Hochtemperatur-Reinigung (IP69K). Unverzichtbar für anspruchsvolle hygienische Umgebungen.
Explosionsgefährdete Bereiche: Bei Einsatz in einer potenziell explosiven Atmosphäre (Zone 1/21 oder Zone 2/22) muss die gesamte Baugruppe – Gehäuse, Magnetventile und Steckverbinder – für die jeweilige Zone zertifiziert sein (z. B. ATEX, IECEx, UL Klasse I Div. 2). Dies erfordert häufig explosionsgeschützte (Ex d) oder eigensichere (Ex i) Ausführungen.
Umgebungsbedingungen: Extreme Temperaturen (arktische Kälte oder Hitze in Gießereien), UV-Einwirkung (im Freien) oder korrosive Chemikalien (in der Schifffahrt, in Chemieanlagen) beeinflussen die Materialauswahl (Edelstahl 316L vs. lackiertes Aluminium vs. glasfaserverstärkter Polyester) sowie die Dichtungswerkstoffe.
Schritt 3: Auswahl der Ventiltechnologie und -konfiguration

Das Magnetventil ist das Herzstück des Ventilblocks.

Ventiltyp:
Kegelventile: Robust, unempfindlich gegenüber leicht verschmutzter Luft, gut geeignet für Ein-/Aus-Anwendungen. Können geräuschintensiver sein und erfordern eine höhere Vorsteuerleistung.
Schieberventile: Hervorragend geeignet für hohe Schaltzyklen, geringen Energieverbrauch und manchmal auch für proportionale Regelung. Erfordern sauberere Luft.
Funktionsprinzip:
Direktwirkend: Die Magnetkraft öffnet bzw. schließt die Öffnung direkt. Wird typischerweise für kleine Öffnungsgrößen verwendet.
Vorgesteuert: Nutzt den Leitungsdruck, um den Hauptschieber bzw. das Tellerventil zu verschieben. Ermöglicht große Durchflussmengen mit einem kleinen, energieeffizienten Magnet. Am häufigsten bei industriellen Ventilblöcken anzutreffen.
Spannung und elektrischer Anschluss: Entsprechend den Anlagenstandards (24 V DC ist für die Steuerung am gebräuchlichsten, in einigen Regionen kann 120 V AC verwendet werden). Wählen Sie die Anschlussart:
Einzelne Kabeleinführungen: Traditionell, aber zeitaufwendig in der Verkabelung.
Vorkonfektionierter Mehrpolstecker (M12, M23): Der moderne Standard. Ermöglicht eine Plug-and-Play-Installation und reduziert die Inbetriebnahme- und Umrüstzeiten drastisch. Wählen Sie die Pinbelegung (z. B. 4-polig für Einzelmagnet, 7-polig für Doppelmagnet mit Rückmeldung).
Diagnose und Intelligenz: Moderne „intelligente“ Ventilinseln verfügen über integrierte Sensoren für:
Individuelle Ventilrückmeldung: Elektrische Bestätigung (PNP/NPN) oder sogar Druckmessung zur Bestätigung der Ventilspulenposition.
Drucküberwachung: Integrierte Sensoren für Versorgungs- oder Ausgangsdruck.
Kommunikationsbusse: Integration über PROFINET, EtherNet/IP, PROFIBUS oder IO-Link. Dies ermöglicht eine zentralisierte Diagnose, Warnmeldungen zur vorausschauenden Wartung und die Parametrierung vom Kontrollraum aus.
Schritt 4: Berücksichtigen Sie Integrations- und Lebenszyklusfaktoren

Denken Sie über die anfängliche Bestellung hinaus.

Einfache Installation und Wartung:
Lässt sich das Gehäuse leicht montieren? Verfügt es über eindeutige Befestigungspunkte?
Sind die Komponenten gut zugänglich? Kann ein einzelnes Magnetventil ausgetauscht werden, ohne die gesamte Ventilbank zu demontieren oder alle Leitungen zu trennen? Hier zeichnen sich modulare Ventilblöcke aus.
Ist die interne Anordnung logisch und klar beschriftet?
Skalierbarkeit und Modularität: Ist der Aufbau modular? Können Sie vor Ort problemlos eine weitere Ventilbank hinzufügen, falls der Prozess erweitert wird? Bei einigen Systemen lassen sich Ventilblöcke an eine gemeinsame Versorgungsschiene und ein Kommunikations-Backbone „anreihen“.
Aufbereitung der Versorgungsluft: Sollte eine integrierte FRL-Einheit (Filter, Regler, Öler) vorgesehen werden? Filtern und regulieren Sie die Luft stets am Einsatzort. Die Schmierung ist anwendungsabhängig (vermeiden Sie sie in der Lebensmittel- und Pharmaindustrie oder dort, wo Schmiermittel die Prozessmedien verunreinigen können).
Herstellersupport und globale Standards: Bietet der Lieferant technischen Support, CAD-Zeichnungen und eine zuverlässige Lieferkette? Entsprechen die Komponenten internationalen Normen (ISO, CE)? Dies ist entscheidend für die langfristige Wartbarkeit und die Verfügbarkeit von Ersatzteilen.

Anwendungsspezifische Überlegungen: Fallstudien

Prozessanlage (kontinuierliche Steuerung): Der Fokus liegt auf Zuverlässigkeit und Diagnose. Typisch ist ein Edelstahlgehäuse (NEMA 4X) mit pilotgesteuerten Schieberventilen der Schutzart IP65. IO-Link-Kommunikation für die Diagnose auf Ventilebene kann Ausfälle verhindern. Für bestimmte Regelungsfunktionen können 5/3-Wege- oder Proportionalventile erforderlich sein.
Fabrikautomation / Verpackung (diskrete Hochgeschwindigkeitsanwendungen): Geschwindigkeit, Kompaktheit und Konnektivität sind entscheidend. Ein Gehäuse aus Kunststoff oder Aluminium mit einer vorventilgesteuerten Ventilbank mit hohem Durchfluss und einem einzigen M23-Stecker für Stromversorgung und Signale minimiert den Platzbedarf im Schaltschrank und den Verkabelungsaufwand. Für den Einsatz unter nicht optimalen Luftbedingungen können Sitzventile gewählt werden, um eine lange Lebensdauer zu gewährleisten.
Hygiene / Abwaschbarkeit (Lebensmittel, Getränke, Pharma): Material und Reinigungsfreundlichkeit sind von größter Bedeutung. Ein poliertes Gehäuse aus Edelstahl 316L mit Schutzart IP69K ist Standard. Die Ventile sollten eine glatte, spaltenfreie Außenform aufweisen. Die inneren Materialien (Dichtungen, Magnetventile) müssen häufigen Reinigungen mit ätzenden oder säurehaltigen Mitteln standhalten. Oft werden Schnellkupplungen für Schlauchanschlüsse vorgeschrieben.
Mobile Geräte (Landwirtschaft, Bauwesen): Robustheit und Beständigkeit gegen Vibrationen und Stöße sind entscheidend. Es werden hochbelastbare Metallgehäuse mit hervorragender Abdichtung (IP67) benötigt. Ventile sollten speziell auf ihre Vibrationsfestigkeit geprüft werden. Bei Hydraulikverteilerblöcken in diesem Sektor muss besonders auf die Druckstufen und Anschlussarten (SAE, BSPP) geachtet werden.

Fazit

Die Auswahl des richtigen Ventilverteilerkastens ist eine Aufgabe der Systemtechnik. Sie erfordert den Übergang von einer vagen Vorstellung, „einen Kasten für einige Ventile zu benötigen“, hin zu einem präzisen Lastenheft. Indem Sie den skizzierten Rahmen konsequent befolgen – angefangen bei einem tiefgreifenden Verständnis der Anwendung über die Definition der Umgebungsherausforderungen bis hin zur Auswahl der geeigneten Ventiltechnologie und der Berücksichtigung der Gesamtlebenszykluskosten –, verwandeln Sie den Ventilblock von einer potenziellen Fehlerquelle in einen Eckpfeiler der Systemzuverlässigkeit, Effizienz und Sicherheit.

Die kosteneffizienteste Wahl ist selten das billigste Produkt im Regal. Es ist das Produkt, das sorgfältig auf die technischen Anforderungen und die betrieblichen Gegebenheiten Ihres Systems abgestimmt ist, einen unterbrechungsfreien Betrieb gewährleistet und die Wartung über Jahre hinweg vereinfacht. Investieren Sie Zeit in den Auswahlprozess; Ihr zukünftiges Ich – und die Betriebskennzahlen Ihrer Anlage – werden es Ihnen danken.

Weitere Informationen zur Auswahl der richtigen Ventilverteilerbox für Ihre Anwendung finden Sie bei Jewellok unter https://www.jewellok.com/.
