Einleitung
Da sich die Halbleiterfertigung, die Photovoltaikproduktion, die pharmazeutische Verarbeitung und die hochmoderne chemische Industrie kontinuierlich in Richtung höherer Präzision und Automatisierung weiterentwickeln, ist der Bedarf an sichereren und effizienteren Systemen für den Umgang mit Chemikalien drastisch gestiegen. Gefährliche Chemikalien wie Säuren, Lösungsmittel, toxische Vorläufersubstanzen und ätzende Flüssigkeiten kommen in modernen Produktionsumgebungen weit verbreitet zum Einsatz. Der unsachgemäße Umgang mit diesen Chemikalien kann zu schwerwiegenden Sicherheitsrisiken, Umweltverschmutzung, Anlagenschäden und Produktionsausfällen führen.

Um diesen Herausforderungen zu begegnen, hat sich das Chemical Delivery Module (CDM) zu einem unverzichtbaren Teilsystem in modernen Industrieanlagen entwickelt. Ein CDM ist eine integrierte Plattform für das Chemikalienmanagement, die darauf ausgelegt ist, Chemikalien sicher zu lagern, zu fördern, zu überwachen und mit hoher Präzision und Zuverlässigkeit aus Großbehältern an Prozessanlagen zu verteilen. Im Vergleich zu herkömmlichen manuellen Methoden der Chemikalienförderung reduzieren moderne CDMs die Exposition des Personals erheblich, verbessern die Prozessstabilität und unterstützen die intelligente Fabrikautomation.

Dieser Artikel befasst sich mit den Konstruktionsprinzipien, Kerntechnologien, Sicherheitsaspekten und zukünftigen Entwicklungstrends von Chemikalienzufuhrmodulen der nächsten Generation, die auf einen sichereren Umgang mit Chemikalien und eine höhere Betriebseffizienz abzielen.

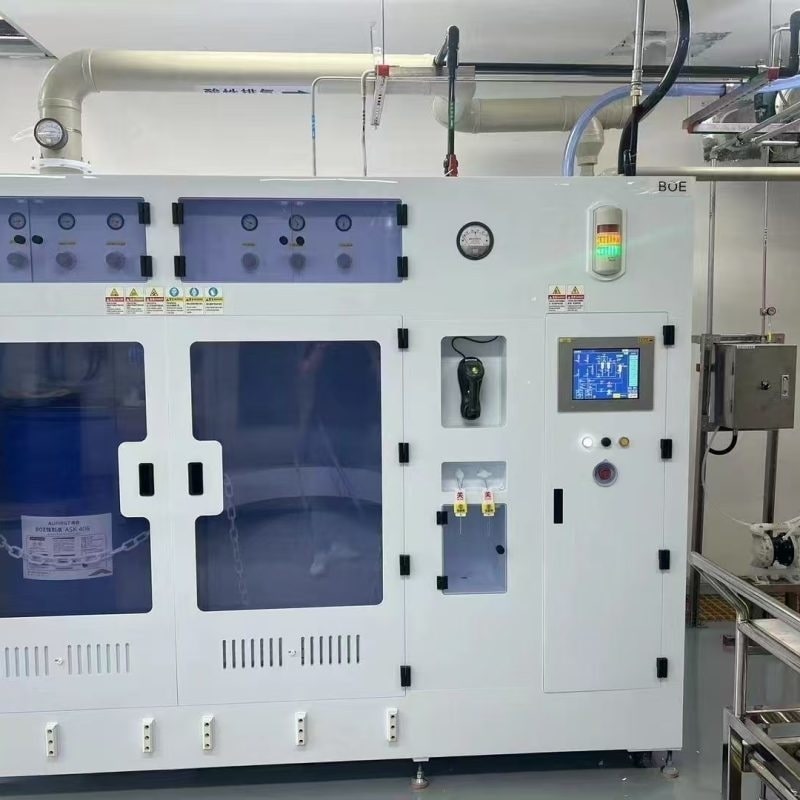

Chemikalienzufuhrmodul (CDM) und Chemikalienzufuhrsystem (CDS)
Chemikalienzufuhrmodul (CDM) und Chemikalienzufuhrsystem (CDS)
Was ist ein Chemikalienzufuhrmodul (CDM)?
Ein Chemikalienzufuhrmodul ist ein technisches System, das die Zufuhr flüssiger Chemikalien aus Lagerbehältern zu Fertigungsanlagen oder Prozesskammern automatisiert. Es umfasst in der Regel:

Chemikalienlagerbehälter
Pumpen und Druckregelsysteme
Ventile und Verteilerblöcke
Filtrationsanlagen
Sensoren und Überwachungsgeräte
Leckageerkennungssysteme
Steuerungssoftware und SPS-Systeme
Sicherheitsverriegelungsmechanismen
CDMs finden breite Anwendung in Branchen, in denen eine ultrareine und streng kontrollierte Chemikalienzufuhr unerlässlich ist, insbesondere in Halbleiterfabriken und hochreinen Fertigungsumgebungen.

Zu den Hauptzielen eines CDM gehören:

Sicherer Chemikalientransfer
Präzise Durchfluss- und Druckregelung
Vermeidung von Kontaminationen
Minimierung von Chemikalienabfällen
Reduzierung der Exposition des Bedienpersonals
Echtzeitüberwachung und Alarmmanagement
Da Umweltvorschriften und Arbeitsschutzstandards immer strenger werden, müssen moderne CDM-Systeme sowohl betriebliche Effizienz als auch fortschrittlichen Sicherheitsschutz bieten.

Herausforderungen bei herkömmlichen Chemikalienhandhabungssystemen
Herkömmliche Chemikalienhandhabungssysteme stützen sich oft stark auf manuelle Arbeitsabläufe und eigenständige Geräte. Diese Systeme sind zwar funktionsfähig, weisen jedoch mehrere Einschränkungen und Sicherheitsbedenken auf.

1. Hohes Risiko einer Chemikalienexposition
Bediener können beim manuellen Austausch von Chemikalien, bei Probenahmen oder Wartungsarbeiten giftigen Dämpfen oder ätzenden Flüssigkeiten ausgesetzt sein. Der Kontakt mit Chemikalien wie Flusssäure, Schwefelsäure oder organischen Lösungsmitteln kann zu schwerwiegenden Gesundheitsrisiken führen.

2. Leckagen und Umweltrisiken
Herkömmliche Rohrverbindungen und manuelle Umfüllverfahren erhöhen die Wahrscheinlichkeit von Leckagen, Verschüttungen und unbeabsichtigten Freisetzungen. Selbst kleine Leckagen können Reinraumumgebungen kontaminieren und zu schwerwiegenden Sicherheitsvorfällen führen.

3. Uneinheitliche Prozesssteuerung
Manuellen Chemikalienzufuhrsystemen fehlt es oft an einer präzisen Durchflussregelung und automatisierten Überwachung. Dies kann zu instabilen Prozessbedingungen führen, die die Produktqualität und die Produktionsausbeute beeinträchtigen.

4. Probleme mit Partikeln und Verunreinigungen
Branchen wie die Halbleiterfertigung erfordern Chemikalien von extrem hoher Reinheit. Herkömmliche Systeme können Partikel, metallische Verunreinigungen oder Luftblasen in den Prozessstrom einbringen.

5. Eingeschränkte Automatisierungsfähigkeit
Ältere Systeme lassen sich nur schwer in „Industrie 4.0“-Architekturen für intelligente Fabriken integrieren. Eingeschränkte Datenerfassung und Fernüberwachung verringern die Transparenz im Betrieb und die Möglichkeiten zur vorausschauenden Wartung.

Diese Herausforderungen haben die Entwicklung von CDMs der nächsten Generation beschleunigt, die speziell für einen sichereren und intelligenteren Umgang mit Chemikalien konzipiert sind.

Kernprinzipien bei der Konstruktion von CDMs der nächsten Generation
Moderne Chemikalienzufuhrmodule (CDMs) basieren auf mehreren zentralen Konstruktionsprinzipien.

1. Architektur nach dem Prinzip „Sicherheit geht vor“
Sicherheit hat bei der Konstruktion von CDMs höchste Priorität. In jede Phase des Umgangs mit Chemikalien sind fortschrittliche Sicherheitsmechanismen integriert.

Zu den wichtigsten Sicherheitsmerkmalen gehören:

Rohrleitungssysteme mit doppelter Ummantelung
Automatische Leckageerkennungssensoren
Notabschaltfunktionen (ESD)
Gas- und Dampfüberwachung
Druckentlastungsschutz
Feuerbeständige Gehäusekonstruktion
Integrierte Abluftventilation
Auffangwannen für verschüttete Chemikalien
Moderne CDMs verfügen zudem über automatische Alarmsysteme, die bei Erkennung abnormaler Zustände Absperrventile auslösen und den Chemikalientransfer sofort unterbrechen können.

2. Hochreines Fluidwegdesign
Die Wahrung der chemischen Reinheit ist für Halbleiter- und pharmazeutische Anwendungen unerlässlich. CDMs der nächsten Generation nutzen ultrareine Komponenten im Fluidweg, wie zum Beispiel:

Elektropolierte Edelstahlrohre
Mit PFA und PTFE ausgekleidete medienberührte Teile
UHP-Membranventile
Hochreine Filter
Orbitalschweißverbindungen
Die Minimierung von Toträumen ist eine weitere wichtige Konstruktionsstrategie. Glatte Innenoberflächen und optimierte Strömungswege tragen dazu bei, die Ansammlung von Partikeln und chemischen Rückständen zu verhindern.

3. Intelligente Automatisierung und intelligente Steuerung
Moderne CDMs werden zunehmend in intelligente Automatisierungssysteme integriert. SPS-basierte Steuerungsplattformen und industrielle Kommunikationsprotokolle ermöglichen eine Echtzeitüberwachung und ein präzises Prozessmanagement.

Zu den wichtigsten Automatisierungsfunktionen gehören:

Automatische Nachfüllung von Chemikalien
Digitale Durchflussregelung
Druckstabilisierung
Erfassung des Chemikalienverbrauchs
Warnmeldungen zur vorausschauenden Wartung
Dashboards zur Fernüberwachung
Rückverfolgbarkeit von Chargen
Rezepturbasierter Betrieb
Durch die Integration von Technologien des industriellen Internets der Dinge (IIoT) können CDMs direkt mit Fabrikmanagementsystemen und Prozessanlagen kommunizieren und so Initiativen zur intelligenten Fertigung unterstützen.

4. Modulares und skalierbares Design
Moderne Produktionsanlagen erfordern flexible Systeme, die sich an wechselnde Prozessanforderungen anpassen lassen. Die modulare CDM-Architektur ermöglicht es Herstellern, Systeme einfach zu erweitern oder anzupassen.

Zu den Vorteilen des modularen Designs gehören:

Schnellere Installation
Vereinfachte Wartung
Reduzierte Ausfallzeiten
Einfachere zukünftige Upgrades
Geringere Lebenszykluskosten
Ein modularer Ansatz ermöglicht zudem die unabhängige Isolierung verschiedener Chemikalienzufuhrkanäle, was die Sicherheit und Betriebssicherheit verbessert.

Kritische Komponenten in fortschrittlichen CDM-Systemen
Lagerung und Rückhaltung von Chemikalien
Behälter zur Lagerung von Chemikalien müssen mit aggressiven Chemikalien kompatibel und so ausgelegt sein, dass eine Kontamination verhindert wird. Zu den gängigen Werkstoffen gehören:

HDPE
PVDF
PFA
Edelstahl 316L
Häufig werden sekundäre Auffangvorrichtungen integriert, um Leckagen aufzufangen und die Ausbreitung von Chemikalienaustritten zu verhindern.

Pumpen- und Druckregelsysteme
Eine präzise Chemikalienförderung erfordert eine stabile Druck- und Durchflussregelung. Je nach Anwendung können in CDMs folgende Komponenten zum Einsatz kommen:

Membranpumpen
Balgpumpen
Pneumatische Pumpen
Magnetgekuppelte Pumpen
Moderne Druckregler und Massendurchflussregler gewährleisten eine gleichmäßige Zufuhr der Chemikalien zu den Prozessanlagen.

Hochreine Ventile und Verteilerblöcke
Ventile gehören zu den kritischsten Komponenten in einem CDM. Hochleistungs-Membranventile finden breite Anwendung, da sie folgende Vorteile bieten:

Geringe Partikelbildung
Hervorragende Chemikalienbeständigkeit
Leckdichte Abdichtung
Minimales Totvolumen
Lange Lebensdauer
Auch die Konstruktion der Verteiler spielt eine wichtige Rolle bei der Aufrechterhaltung der Durchflussstabilität und der Verringerung des Kontaminationsrisikos.

Filtersysteme
Hochreine Filtersysteme entfernen Partikel und Verunreinigungen, bevor die Chemikalien die Produktionsanlagen erreichen. Eine mehrstufige Filterung kann Folgendes umfassen:

Vorfilterung
Feinfilterung
Ultrafeine Membranfiltration
Die richtige Filterauswahl ist entscheidend für das Gleichgewicht zwischen Durchflussleistung und Kontaminationskontrolle.

Sensoren und Überwachungsgeräte
Moderne CDMs integrieren mehrere Sensoren zur Echtzeitüberwachung, darunter:

Drucksensoren
Durchflussmesser
Temperatursensoren
Füllstandssensoren
Leckagesensoren
Leitfähigkeitsmessgeräte
Die kontinuierliche Überwachung verbessert die Prozessstabilität und ermöglicht eine schnelle Fehlererkennung.

Fortschrittliche Sicherheitstechnologien in modernen CDMs
Leckageerkennung und automatische Absperrung
Systeme der nächsten Generation verwenden hochempfindliche Leckagesensoren, die selbst kleinste chemische Leckagen erkennen können. Sobald eine Leckage festgestellt wird, kann das System:

Absperrventile automatisch schließen
Pumpen sofort abschalten
Abluftsysteme aktivieren
visuelle und akustische Alarme auslösen
Diese schnelle Reaktion minimiert das Risiko für Personal und Ausrüstung.

Integration von Absauganlagen
Viele gefährliche Chemikalien setzen giftige Dämpfe oder Gase frei. Moderne CDMs sind mit integrierten Absauganlagen ausgestattet, um Schadstoffe sicher aus der Luft zu entfernen.

Unterdruckkammern verhindern das Eindringen von Dämpfen in Reinraumumgebungen.

Redundante Sicherheitsverriegelungen
Mehrere Sicherheitsverriegelungen werden eingesetzt, um Fehlbedienungen und Systemausfälle zu verhindern. Beispiele hierfür sind:

Türverriegelungen
Druckgrenzwertverriegelungen
Durchflussüberprüfungslogik
Prüfungen zur Chemikalienidentifizierung
Not-Aus-Schaltkreise
Diese Funktionen verbessern die Betriebssicherheit erheblich.

Datenprotokollierung und Rückverfolgbarkeit
Moderne CDMs unterstützen die kontinuierliche Datenprotokollierung für:

Aufzeichnungen zum Chemikalienverbrauch
Alarmverlauf
Wartungsnachverfolgung
Prozessparameter
Bedieneraktionen
Die Rückverfolgbarkeit ist besonders wichtig in der Halbleiter- und Pharmaindustrie, wo strenge Qualitätsstandards eingehalten werden müssen.

Anwendungsbereiche von Chemikalienzufuhrmodulen
Halbleiterfertigung
Halbleiterfabriken setzen CDMs in großem Umfang für die Zufuhr folgender Stoffe ein:

Fotolacke
Säuren
Lösungsmittel
CMP-Schlämme
Hochreine Reinigungschemikalien
Ein ultrareiner Betrieb und eine präzise Chemikaliensteuerung sind für die moderne Chipfertigung von entscheidender Bedeutung.

Pharmazeutische und biotechnologische Industrie
In der pharmazeutischen Produktion tragen CDMs dazu bei, sterile und kontaminationsfreie Prozesse beim Umgang mit Chemikalien zu gewährleisten und gleichzeitig die Sicherheit des Bedienpersonals zu verbessern.

Chemische Verarbeitungsanlagen
Chemische Produktionsanlagen nutzen CDMs, um den Transfer von korrosiven und gefährlichen Flüssigkeiten zu automatisieren und gleichzeitig die Risiken der manuellen Handhabung zu reduzieren.

Solar- und Batteriefertigung
Fertigungsprozesse für Lithiumbatterien und Photovoltaik erfordern streng kontrollierte Chemikalienzufuhrsysteme, um eine gleichbleibende Produktionsqualität zu gewährleisten.

Zukünftige Trends in der CDM-Technologie
KI-gestützte vorausschauende Instandhaltung
Technologien der künstlichen Intelligenz und des maschinellen Lernens werden zunehmend in CDM-Plattformen integriert. Vorausschauende Analysen können frühe Anzeichen für Folgendes erkennen:

Pumpenschäden
Ventilverschleiß
Durchflussinstabilität
Filterverstopfung
Dies trägt dazu bei, unerwartete Ausfallzeiten und Wartungskosten zu reduzieren.

Digital-Twin-Technologie
Digital-Twin-Systeme erstellen virtuelle Modelle des CDM-Betriebs und ermöglichen es Ingenieuren, das Systemverhalten zu simulieren, die Leistung zu optimieren und Sicherheitsstrategien zu verbessern, bevor Änderungen in realen Produktionsumgebungen umgesetzt werden.

Verbesserte Nachhaltigkeit
Ökologische Nachhaltigkeit wird zu einer wichtigen Priorität bei der Konzeption. Von zukünftigen CDMs wird erwartet, dass sie sich auf folgende Aspekte konzentrieren:

Reduzierung von Chemikalienabfällen
Geringerer Energieverbrauch
Verbesserte Recyclingfähigkeit
Reduzierte Emissionen
Einhaltung der Vorschriften für umweltfreundliche Fertigung
Eine effiziente Chemikaliennutzung verbessert nicht nur die Nachhaltigkeit, sondern senkt auch die Betriebskosten.

Stärkere Integration in Smart Factories
Mit der zunehmenden Verbreitung von Industrie 4.0 werden CDMs immer stärker vernetzt sein mit:

MES-Systemen
SCADA-Plattformen
Fabrikautomatisierungsnetzwerken
Cloud-basierten Analysesystemen
Diese Integration ermöglicht eine zentralisierte Überwachung, Ferndiagnose und Produktionsoptimierung in Echtzeit.

Gegendruckregler vs. Druckminderer
Gegendruckregler vs. Druckminderer
Fazit
Die nächste Generation der Chemical Delivery Modules stellt einen bedeutenden Fortschritt in der industriellen Chemikalienhandhabungstechnologie dar. Durch die Kombination von hochpräziser Fluidsteuerung, intelligenter Automatisierung, modularem Aufbau und fortschrittlichen Sicherheitssystemen verbessern moderne CDMs die Betriebssicherheit, die Prozesszuverlässigkeit und die Produktionseffizienz erheblich.

Da die Industrie zunehmend auf eine intelligentere und umweltbewusstere Produktion umstellt, wird die Rolle von CDMs noch entscheidender werden. Unternehmen, die in fortschrittliche CDM-Technologien investieren, können sicherere Arbeitsplätze, eine höhere Produktqualität, geringere Ausfallzeiten und eine bessere Einhaltung der immer strengeren Umwelt- und Sicherheitsvorschriften erreichen.

In Zukunft werden Innovationen wie KI-gestützte Diagnostik, digitale Zwillinge und vollständig integrierte Smart-Factory-Systeme den Chemikalienversand weiter verändern und einen neuen Standard für den sicheren, intelligenten und nachhaltigen Umgang mit Chemikalien setzen.
