Schränke für hochreine flüssige Chemikalien in der Halbleiterfertigung

{{{sourceTextContent.subTitle}}}

Schränke für hochreine flüssige Chemikalien in der Halbleiterfertigung

{{{sourceTextContent.description}}}

Die Halbleiterindustrie ist einer der technologisch fortschrittlichsten Fertigungssektoren der Welt. Da die Chipgeometrien immer weiter schrumpfen und die Komplexität der Prozesse zunimmt, ist der Bedarf an ultrareinen und präzise geregelten Chemikalienversorgungssystemen wichtiger denn je. Unter den wesentlichen Infrastrukturkomponenten in Halbleiterfabriken spielen Schränke für hochreine flüssige Chemikalien eine entscheidende Rolle bei der Gewährleistung einer sicheren, stabilen und kontaminationsfreien Chemikalienverteilung.

Diese Schränke wurden speziell für die Lagerung, Steuerung und Zuführung hochreiner Chemikalien entwickelt, die in Wafer-Fertigungsprozessen wie Photolithografie, Ätzen, Reinigung, Abscheidung und chemisch-mechanischem Polieren (CMP) zum Einsatz kommen. Da bereits mikroskopisch kleine Verunreinigungen die Waferausbeute und die Leistung der Bauelemente beeinträchtigen können, benötigen Halbleiterhersteller Chemikalienhandhabungssysteme, die extrem strenge Reinheits-, Sicherheits- und Automatisierungsstandards erfüllen.

Dieser Artikel befasst sich mit den Konstruktionsprinzipien, Funktionen, Anwendungsbereichen, Materialien, Sicherheitsanforderungen und technologischen Fortschritten von Schränken für hochreine flüssige Chemikalien in der Halbleiterfertigung.

CO₂-Gasflaschen-Druckregler
CO₂-Gasflaschen-Druckregler

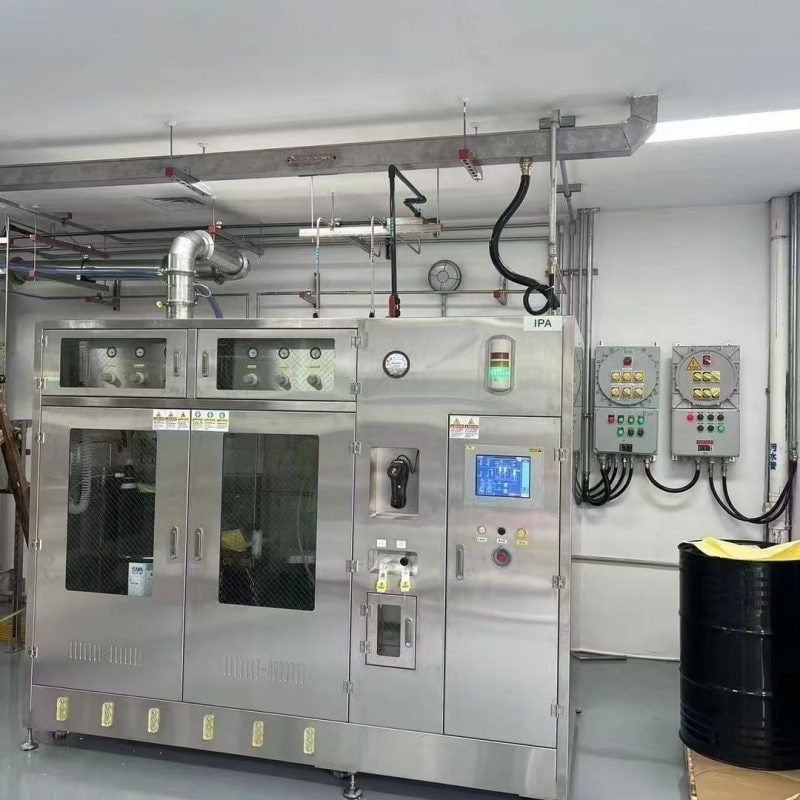

Was sind Schränke für hochreine flüssige Chemikalien?
Schränke für hochreine flüssige Chemikalien sind spezielle geschlossene Systeme, die für die sichere Lagerung, Eindämmung, Überwachung und Förderung von ätzenden, giftigen, brennbaren oder hochreinen Chemikalien konzipiert sind, die in Halbleiterproduktionsanlagen zum Einsatz kommen.

Diese Schränke sind in der Regel in zentralisierte Chemikalienverteilungssysteme integriert und dienen der Versorgung von Halbleiterbearbeitungsanlagen mit Prozesschemikalien aus Großbehältern oder Fässern bei minimalem Kontaminationsrisiko.

Zu den üblicherweise gehandhabten Chemikalien gehören:

Schwefelsäure (H₂SO₄)
Flusssäure (HF)
Salpetersäure (HNO₃)
Salzsäure (HCl)
Ammoniumhydroxid (NH₄OH)
Wasserstoffperoxid (H₂O₂)
Isopropylalkohol (IPA)
Fotolackchemikalien
Lösungsmittel und spezielle Prozesschemikalien
Da diese Substanzen äußerst empfindlich und oft gefährlich sind, muss der Schrank einen präzisen Leckageschutz, chemische Verträglichkeit, Druckregelung und Umgebungsisolierung gewährleisten.

Bedeutung in der Halbleiterfertigung
Die moderne Halbleiterfertigung ist in hohem Maße auf ultrareine Prozessumgebungen angewiesen. Da sich fortschrittliche Strukturgrößen in Richtung 5 nm, 3 nm und darüber hinaus entwickeln, können selbst Verunreinigungen im Nanometerbereich oder Spuren von Metallverunreinigungen die Chip-Leistung und die Fertigungsausbeute erheblich beeinträchtigen.

Schränke für hochreine flüssige Chemikalien sind unverzichtbar, da sie:

chemische Verunreinigungen verhindern
eine gleichmäßige Chemikalienzufuhr gewährleisten
das Bedienpersonal vor gefährlicher Exposition schützen
die Wiederholbarkeit der Prozesse verbessern
automatisierte Fertigungsumgebungen unterstützen
die Anlagensicherheit und die Einhaltung gesetzlicher Vorschriften verbessern
In Halbleiterfabriken wirkt sich die Prozessstabilität direkt auf die Produktionseffizienz und die Waferausbeute aus. Ein schlecht konzipiertes Chemikalienzufuhrsystem kann Partikel, gelöste Gase oder metallische Verunreinigungen einbringen, die ganze Produktionschargen gefährden.

Daher werden Hochreinheitsschränke aus halbleitertauglichen Materialien, mit Orbitalschweißtechnik, elektropolierten Oberflächen und fortschrittlichen Überwachungssystemen konstruiert, um höchste Reinheitsgrade zu gewährleisten.

Wichtige Komponenten von Hochreinheitsschränken für flüssige Chemikalien
1. Schrankgehäuse
Das Schrankgehäuse bietet physischen Schutz und chemische Eindämmung. Es besteht in der Regel aus:

Edelstahl 304 oder 316L
Pulverbeschichtetem Stahl
Polypropylen (PP)
Mit PVDF ausgekleideten Konstruktionen für korrosive Chemikalien
Das Gehäuse umfasst abgedichtete Türen, Belüftungsöffnungen, Auffangwannen sowie Sicherheitsverriegelungen.

Für Halbleiteranwendungen wird aufgrund seiner Korrosionsbeständigkeit und geringen Partikelbildung häufig Edelstahl mit elektropolierter Oberfläche bevorzugt.

2. Chemikalienzufuhrsystem
Das Zufuhrsystem befördert Chemikalien über ultrareine Schläuche und Ventile von den Vorratsbehältern zu den Prozessgeräten.

Zu den typischen Komponenten gehören:

Pneumatische Membranpumpen
Balgpumpen
Hochreine Schläuche
Druckregler
Rückschlagventile
Durchflussmesser
Filter
Chemiesensoren
Das System muss einen stabilen Druck und Durchfluss aufrechterhalten und gleichzeitig eine Kontamination oder chemische Zersetzung verhindern.

3. Hochreine Ventile und Armaturen
Ventile und Armaturen sind entscheidend für einen leckagefreien Betrieb und eine ultrahochreine Leistung.

Zu den gängigen Werkstoffen gehören:

PFA
PTFE
PVDF
Elektropolierter Edelstahl
Membranventile werden häufig eingesetzt, da sie den Totraum minimieren und das Einschließen von Partikeln reduzieren.

Häufig werden orbitalgeschweißte Rohrverbindungen eingesetzt, um Kontaminationsrisiken im Zusammenhang mit mechanischen Fittings auszuschließen.

4. Filtersysteme
Eine hochentwickelte Filtration ist erforderlich, um Partikel und Verunreinigungen zu entfernen, bevor die Chemikalien die Halbleiter-Prozessanlagen erreichen.

Zu den Filtern können gehören:

PTFE-Membranfilter
Ultrafeinpartikelfilter
Entgasungsfilter
Modulen zur chemischen Reinigung
Die Filtrationsgrade erreichen oft Spezifikationen im Submikron- oder Nanometerbereich.

5. Leckageerkennung und Sicherheitssensoren
Sicherheit hat bei der Handhabung von Halbleiterchemikalien höchste Priorität.

Schränke für hochreine flüssige Chemikalien umfassen typischerweise:

Chemikalien-Leckdetektoren
Gassensoren
Druckalarme
Durchflussüberwachungssysteme
Notabsperrventile
Schnittstellen für Feuerlöschanlagen
Leckageerkennungssysteme können den Chemikalienfluss automatisch unterbrechen und Anlagenalarme auslösen, wenn abnormale Zustände festgestellt werden.

Materialauswahl für Anwendungen mit ultrahoher Reinheit
Die Materialverträglichkeit ist einer der wichtigsten Aspekte bei der Konstruktion von Chemikalienschränken.

Chemikalienschränke in Halbleiterqualität müssen Folgendes vermeiden:

Verunreinigung durch Metallionen
Partikelabgabe
Chemische Korrosion
Ausgasung
Zu den häufig verwendeten Werkstoffen gehören:

Werkstoff Vorteile Typische Anwendungen
PFA Hervorragende chemische Beständigkeit Förderung hochreiner Säuren
PTFE Nicht reaktiv und geringe Verunreinigung Chemieschläuche und Dichtungen
PVDF Hohe mechanische Festigkeit Korrosive chemische Systeme
Edelstahl 316L Hohe Festigkeit und Korrosionsbeständigkeit Konstruktions- und Gassysteme
Quarz Kompatibilität mit ultrareinen Umgebungen Spezialanwendungen
Edelstahloberflächen werden üblicherweise elektropoliert, um die Oberflächenrauheit zu verringern und die Partikelbildung zu minimieren.

Sicherheitsstandards und Einhaltung gesetzlicher Vorschriften
Da Halbleiterchemikalien hochgefährlich sein können, müssen Chemikalienschränke strenge internationale Sicherheitsstandards erfüllen.

Zu den wichtigen Vorschriften gehören:

SEMI-Standards
NFPA-Vorschriften
FM-Zulassungsanforderungen
OSHA-Sicherheitsrichtlinien
CE-Zertifizierung
International Fire Code (IFC)
Zu den wichtigsten Sicherheitsmerkmalen gehören:

Belüftungssysteme
Eine kontinuierliche Abluftbelüftung verhindert die Ansammlung gefährlicher Dämpfe im Inneren des Schranks.

Sekundäre Auffangvorrichtungen
Auffangwannen und Auffangsysteme fangen versehentlich ausgetretene Chemikalien auf.

Automatische Abschaltsysteme
Notabschaltsysteme unterbrechen den Chemikalienfluss bei Störfällen.

Feuerbeständigkeit
Einige Schränke sind für brennbare Chemikalien feuerfest konstruiert.

Die Einhaltung dieser Normen ist für Halbleiterfabriken, die in streng regulierten Umgebungen betrieben werden, unerlässlich.

Automatisierung und intelligente Überwachungstechnologien
Die moderne Halbleiterfertigung stützt sich zunehmend auf Automatisierungstechnologien der Industrie 4.0. Schränke für hochreine flüssige Chemikalien entwickeln sich zu intelligenten Systemen mit fortschrittlichen Überwachungs- und Kommunikationsfunktionen.

Zu den typischen intelligenten Funktionen gehören:

SPS-basierte Steuerungssysteme
Mensch-Maschine-Schnittstellen (HMI)
Fernüberwachung
Durchflussanalyse in Echtzeit
Vorausschauende Wartung
Datenprotokollierung
Ethernet- und SECS/GEM-Kommunikation
Diese Technologien verbessern die Prozesssteuerung, reduzieren Ausfallzeiten und unterstützen vollautomatisierte Halbleiterfabriken.

Die Echtzeitüberwachung ermöglicht es dem Bedienpersonal, Folgendes zu verfolgen:

Chemikalienstände
Durchflussraten
Druckstabilität
Filterzustand
Dichtheitsstatus
Pumpenleistung
Algorithmen zur vorausschauenden Instandhaltung können frühe Anzeichen von Verschleiß an Komponenten erkennen, bevor es zu Ausfällen kommt.

Anwendungen in Halbleiterprozessen
Schränke für hochreine flüssige Chemikalien unterstützen zahlreiche Halbleiterfertigungsprozesse.

Nassätzung
Säure- und Lösungsmittelzufuhrsysteme werden für den selektiven Materialabtrag während der Waferbearbeitung eingesetzt.

Waferreinigung
Hochreine Chemikalien sind erforderlich, um Partikel, organische Rückstände und metallische Verunreinigungen von Waferoberflächen zu entfernen.

Fotolithografie
Fotolackchemikalien und Entwickler müssen mit außergewöhnlicher Reinheit und gleichbleibendem Durchfluss zugeführt werden.

Chemisch-mechanisches Polieren (CMP)
Schleifpasten und Reinigungschemikalien erfordern eine präzise Handhabung, um die Qualität der Waferoberfläche zu gewährleisten.

Fortschrittliche Verpackung
Auch Halbleiterverpackungsprozesse sind auf hochreine Chemikalienversorgungssysteme für die Substratreinigung und Oberflächenbehandlung angewiesen.

Herausforderungen bei der Handhabung hochreiner Chemikalien
Trotz technologischer Fortschritte stehen Chemikalienversorgungssysteme für die Halbleiterindustrie vor mehreren technischen Herausforderungen.

Kontaminationskontrolle
Die Aufrechterhaltung einer extrem geringen Partikel- und Metallverunreinigung bleibt eine ständige Herausforderung.

Chemische Verträglichkeit
Aggressive Chemikalien wie Flusssäure können unverträgliche Materialien schnell zersetzen.

Systemzuverlässigkeit
Der kontinuierliche Betrieb von Fertigungsanlagen erfordert äußerst zuverlässige Pumpen, Ventile und Überwachungssysteme.

Miniaturisierung
Da Fertigungsanlagen immer kompakter werden, muss die Stellfläche der Anlagen reduziert werden, ohne dabei Leistungseinbußen in Kauf zu nehmen.

Einhaltung von Umweltvorschriften
Hersteller müssen Chemikalienabfälle und Emissionen minimieren und gleichzeitig immer strengere Umweltvorschriften einhalten.

Die Bewältigung dieser Herausforderungen erfordert kontinuierliche Innovationen in den Bereichen Materialwissenschaft, Strömungsdynamik und Automatisierungstechnologien.

Neue Trends im Design von Chemikalienschränken
Die Halbleiterindustrie strebt weiterhin nach höherer Effizienz, größerer Reinheit und intelligenteren Fertigungssystemen.

Mehrere wichtige Trends prägen die Zukunft hochreiner Chemikalienschränke für Flüssigkeiten.

1. Verstärkte Automatisierung
Automatisierte Systeme zum Wechseln der Chemikalien verringern die Exposition des Bedienpersonals und verbessern die Produktionseffizienz.

2. Fortschrittliche Leckageprävention
Neue Sensortechnologien ermöglichen eine schnellere und genauere Leckageerkennung.

3. Modulares Systemdesign
Modulare Schrankplattformen vereinfachen die Installation, Wartung und zukünftige Erweiterung.

4. Integration von Digital Twins
Die Digital-Twin-Technologie ermöglicht die virtuelle Überwachung und Simulation der Chemikalienzufuhrleistung.

5. Nachhaltige Fertigung
Technologien zum Recycling von Chemikalien und zur Abfallreduzierung gewinnen zunehmend an Bedeutung.

6. Verschärfte Reinheitsstandards
Zukünftige Halbleiterknoten werden noch strengere Standards zur Kontaminationskontrolle erfordern.

Vorteile von Schränken für hochreine flüssige Chemikalien
Der Einsatz fortschrittlicher Chemikalienschranksysteme bietet erhebliche betriebliche Vorteile.

Verbesserte Produktausbeute
Die kontaminationsfreie Chemikalienzufuhr erhöht die Konsistenz der Halbleiterproduktion.

Erhöhte Sicherheit
Integrierte Überwachungs- und Eindämmungssysteme reduzieren Gefahren am Arbeitsplatz.

Reduzierte Ausfallzeiten
Automatisierte Überwachung und vorausschauende Wartung verbessern die Anlagenverfügbarkeit.

Geringere Wartungskosten
Hochwertige Materialien und Präzisionstechnik verlängern die Lebensdauer des Systems.

Einhaltung gesetzlicher Vorschriften
Fortschrittliche Sicherheitssysteme helfen Halbleiterfabriken dabei, internationale Vorschriften einzuhalten.

Skalierbarkeit
Moderne Schranksysteme können zukünftige Upgrades der Halbleiterprozesse unterstützen.

Auswahl des richtigen Chemikalienschranksystems
Die Wahl des geeigneten Schranksystems für hochreine flüssige Chemikalien hängt von mehreren Faktoren ab.

Zu den wichtigsten Überlegungen gehören:

Chemische Verträglichkeit
Erforderlicher Reinheitsgrad
Anforderungen an die Durchflussrate
Anlagenlayout
Automatisierungsbedarf
Einhaltung von Sicherheitsvorschriften
Zugänglichkeit für Wartungsarbeiten
Möglichkeiten zur zukünftigen Erweiterung
Halbleiterhersteller arbeiten häufig eng mit spezialisierten Anbietern von Fluidsystemen zusammen, um maßgeschneiderte Lösungen zu entwickeln, die auf spezifische Prozessanforderungen zugeschnitten sind.

Hochdurchfluss-Gasdruckregler für ultrahochreine Gase
Hochdurchfluss-Druckregler für ultrahochreine Gase
Fazit
Schränke für hochreine flüssige Chemikalien sind unverzichtbare Komponenten in modernen Halbleiterfertigungsanlagen. Da sich Halbleiterbauelemente kontinuierlich in Richtung kleinerer Geometrien und höherer Leistung weiterentwickeln, wird der Bedarf an ultrareinen, sicheren und zuverlässigen Chemikalienversorgungssystemen immer wichtiger.

Diese Schränke schützen nicht nur empfindliche Halbleiterprozesse vor Verunreinigungen, sondern gewährleisten auch die Sicherheit des Bedienpersonals, die Einhaltung von Umweltvorschriften und die Effizienz in der Fertigung. Durch fortschrittliche Materialien, intelligente Automatisierung, präzise Fluidsteuerung und strenge Sicherheitstechnik erfüllen Schränke für hochreine flüssige Chemikalien die hohen Anforderungen der Halbleiterfertigung der nächsten Generation.

Da sich die Halbleiterindustrie in Richtung fortschrittlicherer Knoten, KI-Chips, Hochleistungsrechner und fortschrittlicher Verpackungstechnologien bewegt, wird die Bedeutung von Systemen zur Handhabung hochreiner Chemikalien weiter zunehmen. Hersteller, die in eine hochwertige Infrastruktur aus Chemikalienschränken investieren, sind besser aufgestellt, um auf dem sich rasch entwickelnden Halbleitermarkt überlegene Prozessstabilität, höhere Wafer-Ausbeuten und langfristige Betriebssicherheit zu erzielen.

Weitere Informationen zu Hochreinheits-Chemikalienschränken für die Halbleiterfertigung finden Sie auf der Website von Jewellok unter https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/.
