Zuverlässige ALD-Gasversorgungsanlagen für UHP-Halbleiteranwendungen

{{{sourceTextContent.subTitle}}}

Zuverlässige ALD-Gasversorgungsanlagen für UHP-Halbleiteranwendungen

{{{sourceTextContent.description}}}

Da sich Halbleiterbauelemente kontinuierlich in Richtung kleinerer Prozessknoten, höherer Integrationsdichte und fortschrittlicherer Architekturen weiterentwickeln, wird der Bedarf an Prozessumgebungen mit ultrahoher Reinheit (UHP) immer entscheidender. Technologien wie die Atomlagenabscheidung (Atomic Layer Deposition, ALD) sind mittlerweile aus der Halbleiterfertigung nicht mehr wegzudenken, da sie eine präzise, konforme Dünnschichtabscheidung auf atomarer Ebene ermöglichen. ALD-Prozesse finden breite Anwendung bei der Herstellung von Logikchips, Speicherbauelementen, fortschrittlichen Gehäuselösungen, MEMS und Verbindungshalbleitern.

Der Erfolg der ALD-Technologie hängt jedoch nicht nur vom Reaktor selbst ab, sondern auch von der Zuverlässigkeit und Reinheit des Gasversorgungssystems, das Prozessgase und Vorläufer zuführt. Selbst minimale Verunreinigungen, Druckinstabilitäten, Totvolumen oder Leckagen können die Schichtqualität, die Ausbeute und die Betriebszeit der Anlagen erheblich beeinträchtigen.

Zuverlässige ALD-Gasversorgungsanlagen, die für UHP-Halbleiteranwendungen ausgelegt sind, müssen daher eine außergewöhnliche Reinheitskontrolle, ein präzises Durchflussmanagement, Korrosionsbeständigkeit und langfristige Betriebsstabilität gewährleisten. Dieser Artikel befasst sich mit den wichtigsten Konstruktionsanforderungen, den Hauptkomponenten, den technischen Herausforderungen und den technologischen Fortschritten bei ALD-Gasversorgungssystemen für die moderne Halbleiterfertigung.

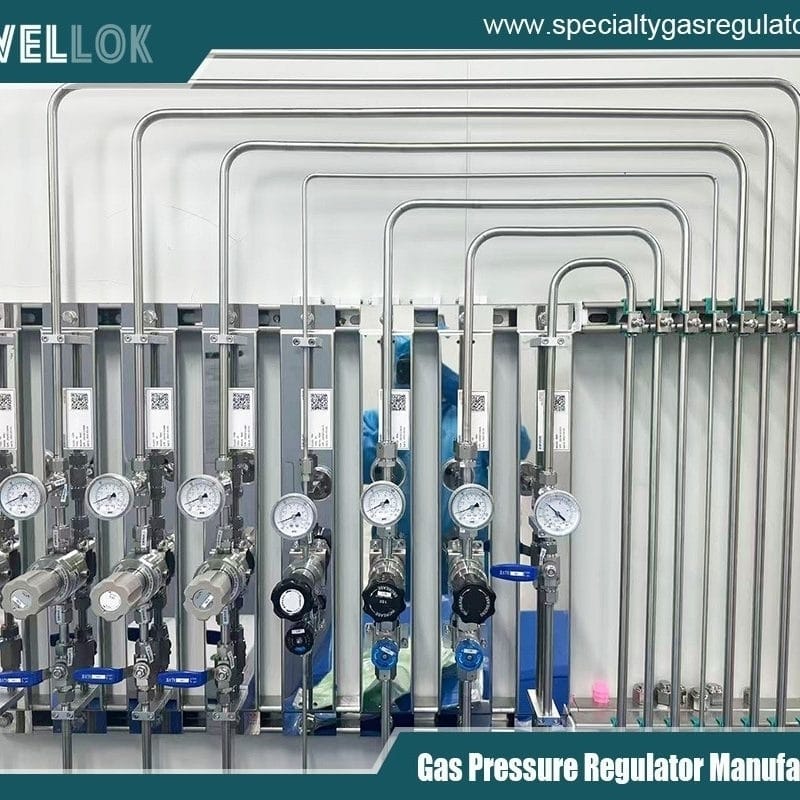

Hochdurchfluss-Druckregler für ultrahochreine Gase
Hochdurchfluss-Druckregler für ultrahochreine Gase
Verständnis der ALD-Prozessanforderungen
Die Atomlagenabscheidung (Atomic Layer Deposition, ALD) ist ein zyklisches Dünnschichtabscheidungsverfahren, das auf selbstbegrenzenden Oberflächenreaktionen basiert. Im Gegensatz zur herkömmlichen chemischen Gasphasenabscheidung (CVD) werden bei der ALD die Vorläufergase nacheinander und nicht gleichzeitig zugeführt. Jeder Vorläufer reagiert nur mit den verfügbaren Oberflächenstellen, was eine Steuerung des Schichtwachstums auf Monoschichtniveau ermöglicht.

Typische ALD-Zyklen umfassen:

Erster Vorläuferimpuls
Spülschritt
Zweiter Vorläuferimpuls
Zweiter Spülschritt
Dieser Zyklus wiederholt sich je nach gewünschter Schichtdicke hunderte oder tausende Male.

Da ALD auf äußerst präzisen chemischen Reaktionen beruht, muss das Gasversorgungssystem Folgendes gewährleisten:

Stabiler Gasdruck und -durchfluss
Keine Kreuzkontamination zwischen den Vorläufern
Schnelle Schaltreaktion
Minimale Partikelbildung
Hohe Dichtheit
Gleichmäßige Verdampfung flüssiger Vorläufer
Verträglichkeit mit korrosiven und reaktiven Chemikalien
In modernen Halbleiterfabriken, die im 5-nm-, 3-nm- und noch kleineren Strukturbereichen arbeiten, kann bereits eine Verunreinigung im Bereich von Teilen pro Milliarde (ppb) die Leistung der Bauelemente negativ beeinflussen. Daher sind UHP-Gasversorgungsanlagen zu einer geschäftskritischen Infrastrukturkomponente geworden.

Bedeutung von Ultrahochreinheit in der Halbleiterfertigung
Ultrahochreinheitsstandards sind während des gesamten Halbleiterfertigungsprozesses unerlässlich. Verunreinigungen wie Feuchtigkeit, Sauerstoff, Kohlenwasserstoffe und Metallpartikel können folgende Auswirkungen haben:

Defekte in den abgeschiedenen Schichten
Schlechte Stufenabdeckung
Instabilität der Grenzfläche
Erhöhter Leckstrom
Verminderte Zuverlässigkeit der Bauelemente
Geringere Waferausbeute
ALD-Prozesse sind besonders empfindlich, da das Schichtwachstum Atom für Atom erfolgt. Schon eine geringe Verunreinigung kann die Oberflächenchemie stören und die Zusammensetzung der Schicht verändern.

Zuverlässige UHP-ALD-Gasversorgungssysteme sind daher so konzipiert, dass sie Verunreinigungen durch folgende Maßnahmen minimieren:

Elektropolierte Edelstahlrohre
Orbitalschweißen
Metallmembranventile
Oberflächenpassivierung
Hochreine Druckregler
Durchflusswege ohne Totvolumen
Helium-Leckprüfung
Viele Halbleiterfabriken verlangen, dass Gassysteme strenge Industriestandards wie SEMI F20, SEMI F19 und die ISO-Reinheitsanforderungen erfüllen.

Kernkomponenten von ALD-Gasversorgungsanlagen
1. Gasschränke
Gasschränke gewährleisten die sichere Eindämmung und Kontrolle gefährlicher Prozessgase und flüssiger Vorläufer. In ALD-Anwendungen der Halbleiterindustrie umfassen Gasschränke häufig:

Automatische Abschaltsysteme
Drucküberwachung
Spülpanels
Gasdetektionssensoren
Notverriegelungen
Belüftungssysteme
Bei pyrophoren, toxischen oder korrosiven Gasen kommen häufig Doppelwandkonstruktionen zum Einsatz, um die Betriebssicherheit zu erhöhen.

Moderne UHP-Gasschränke bestehen in der Regel aus Edelstahl SS316L mit elektropolierten Innenflächen, um die Partikelbildung und die chemische Adsorption zu reduzieren.

2. Ventilverteilerkästen (VMBs)
Ventilverteilerkästen verteilen Gase vom zentralen Versorgungssystem auf mehrere Prozessgeräte. Sie sind so ausgelegt, dass sie die Gasreinheit gewährleisten und gleichzeitig eine präzise Durchflussführung ermöglichen.

Zu den wichtigsten Merkmalen gehören:

Kompakte modulare Bauweise
Minimales Totvolumen
Pneumatische Membranventile
Hohe Dichtheit
Schnelle Spülfunktion
Flexible Erweiterungsmöglichkeiten
In ALD-Systemen ist ein schneller Wechsel der Vorläufer für die Aufrechterhaltung der Effizienz des Abscheidungszyklus unerlässlich. Hochleistungs-VMBs tragen dazu bei, die Zykluszeiten zu minimieren und den Durchsatz zu verbessern.

3. UHP-Druckregler
Druckregler gewährleisten einen stabilen Gasdruck auf der Ausgangsseite, ungeachtet von Schwankungen des Flaschendrucks oder des Prozessbedarfs.

Zu den kritischen Anforderungen für ALD-Anwendungen gehören:

Geringe innere Oberflächenrauheit
Hohe Empfindlichkeit
Minimaler Druckabfall
Korrosionsbeständigkeit
Geringe Partikelbildung
Ein- und zweistufige Regler werden je nach den Anforderungen an die Prozessstabilität ausgewählt. Für hochempfindliche ALD-Prozesse werden häufig zweistufige Regler bevorzugt, da sie eine überlegene Druckkonstanz bieten.

4. Membranventile
Membranventile gehören zu den wichtigsten Komponenten in UHP-Gasversorgungssystemen.

Im Vergleich zu herkömmlichen Ventilen bieten UHP-Membranventile:

Metall-auf-Metall-Abdichtung
Geringes Totvolumen
Hervorragende Dichtheit
Hohe Lebensdauer
Geringeres Kontaminationsrisiko
Moderne Halbleiterfabriken erfordern üblicherweise Helium-Leckraten unter 1×10⁻⁹ atm·cc/sec.

Je nach den Anforderungen an die Prozessintegration kommen manuelle, pneumatische und automatisierte Membranventile zum Einsatz.

5. Beheizte Zuführsysteme
Viele ALD-Prekursoren liegen als Flüssigkeiten oder Feststoffe mit niedrigem Dampfdruck vor. Diese Materialien erfordern beheizte Zuführsysteme, um eine stabile Verdampfung aufrechtzuerhalten und Kondensation zu verhindern.

Zu den beheizten Systemen können gehören:

Beheizte Gasleitungen
Verdampfermodule
Temperaturgeregelte Schränke
Beheizte Druckregler
Wärmedämmung
Eine genaue Temperaturregelung ist entscheidend, da der Dampfdruck der Vorläufer die Konsistenz der Abscheidung direkt beeinflusst.

Ein unzureichendes Wärmemanagement kann zu folgenden Problemen führen:

Kondensation
Partikelbildung
Durchflussinstabilität
Unvollständige Vorläuferzufuhr
6. Massendurchflussregler (MFCs)
Massendurchflussregler regeln den Gasdurchfluss mit hoher Präzision. Bei ALD-Prozessen ist die Wiederholbarkeit wichtiger als das absolute Durchflussvolumen.

Moderne MFCs in Halbleiterqualität bieten:

Hohe Ansprechgeschwindigkeit
Digitale Kommunikationsprotokolle
Mehrgas-Kalibrierung
Geringe Drift
Hohe Regelgenauigkeit
Eine stabile Durchflussregelung gewährleistet eine gleichmäßige Abscheidung über die gesamte Waferoberfläche.

Materialauswahl für UHP-ALD-Systeme
Die Materialverträglichkeit ist einer der wichtigsten technischen Aspekte bei ALD-Gasversorgungsanlagen.

ALD-Vorläufer können hochreaktiv, korrosiv, feuchtigkeitsempfindlich oder thermisch instabil sein. Zu den gängigen Vorläuferfamilien gehören:

Metallorganische Verbindungen
Halogenide
Hydride
Organometalle
Um eine langfristige Zuverlässigkeit zu gewährleisten, kommen in Gasversorgungssystemen typischerweise folgende Materialien zum Einsatz:

Edelstahl SS316L
Elektropolierter SS316L ist aufgrund folgender Eigenschaften der Industriestandard:

Korrosionsbeständigkeit
Glatte Innenoberfläche
Mechanische Beständigkeit
Geringe Ausgasungseigenschaften
Die Rauheit der Innenoberfläche wird häufig auf unter 10 Ra-Mikroinch geregelt.

Hastelloy und Nickellegierungen
Für stark korrosive Chemikalien können Hastelloy oder Legierungen auf Nickelbasis erforderlich sein.

Diese Werkstoffe bieten:

Hervorragende chemische Beständigkeit
Hohe Temperaturstabilität
Verlängerte Lebensdauer
Oberflächenpassivierungstechnologien
Fortschrittliche Oberflächenbehandlungen verbessern die Korrosionsbeständigkeit und reduzieren die chemische Adsorption.

Zu den gängigen Verfahren gehören:

Elektropolieren
Siliziumpassivierung
Chromoxid-Stabilisierung
Spezialbeschichtungsverfahren
Diese Verfahren verbessern die Gasreinheit und reduzieren die Partikelverunreinigung.

Herausforderungen bei der ALD-Gasversorgung
1. Stabilität der Vorläufer
Viele ALD-Vorläufer sind thermisch empfindlich. Übermäßige Erwärmung kann zu Zersetzung führen, während unzureichende Erwärmung Kondensation zur Folge haben kann.

Ingenieure müssen folgende Faktoren sorgfältig optimieren:

Temperaturprofile
Strömungsdynamik
Förderdruck
Verweilzeit
2. Feuchtigkeitsempfindlichkeit
Einige Vorläufer reagieren heftig mit Feuchtigkeit oder Sauerstoff. Selbst Spurenverunreinigungen können Folgendes verursachen:

Partikelbildung
Chemische Zersetzung
Leitungsverstopfung
Daher erfordern UHP-Systeme strenge Spülverfahren und luftdichte Dichtungstechnologien.

3. Partikelkontrolle
Partikel stellen in der Halbleiterfertigung ein großes Problem dar. Gasversorgungssysteme müssen die Partikelbildung während folgender Vorgänge minimieren:

Ventilzyklen
Gasumschaltung
Druckregelung
Thermische Ausdehnung
Reinraumtaugliche Fertigungs- und Montageprozesse sind unerlässlich.

4. Totvolumen des Systems
Unter Totvolumen versteht man stagnierende Bereiche innerhalb des Gasströmungswegs, in denen sich Gase ansammeln können.

Ein übermäßiges Totvolumen kann Folgendes verursachen:

Kreuzkontamination
Langsame Spülreaktion
Vermischung von Vorläufern
Prozessinstabilität
ALD-Systeme verwenden daher kompakte Strömungswegkonstruktionen mit minimalen inneren Hohlräumen.

Automatisierung und intelligente Überwachung
Moderne Halbleiterfabriken setzen zunehmend auf Automatisierung und intelligente Überwachungssysteme, um die Zuverlässigkeit zu verbessern und Ausfallzeiten zu reduzieren.

Fortschrittliche ALD-Gasversorgungssysteme können Folgendes umfassen:

SPS-Steuerungssysteme
Fernüberwachung
Vorausschauende Wartung
Digitale Druckmessung
Echtzeit-Diagnose
Automatisierte Spülsequenzen
Die Integration von Industrie 4.0 ermöglicht es Ingenieuren, die Systemleistung kontinuierlich zu überwachen und potenzielle Ausfälle zu erkennen, bevor sie sich auf die Produktion auswirken.

Intelligente Sensoren können Folgendes erkennen:

Ungewöhnliche Druckschwankungen
Leistungsabfall bei Ventilzyklen
Gasleckagen
Temperaturinstabilität
Diese Funktionen verbessern die Betriebseffizienz und die Sicherheit in der Fertigungsanlage erheblich.

Sicherheitsaspekte bei der ALD-Gasversorgung
Viele ALD-Gase sind giftig, brennbar, pyrophor oder korrosiv. Daher spielt die Sicherheit eine zentrale Rolle bei der Konstruktion der Anlagen.

Zu den wichtigsten Sicherheitsmerkmalen gehören:

Automatische Abschaltsysteme
Gasleckdetektoren
Sensoren für übermäßigen Durchfluss
Integrierte Belüftung
Kompatibilität mit Brandbekämpfungssystemen
Notspülsysteme
Die Einhaltung internationaler Sicherheitsstandards wie SEMI S2 und lokaler behördlicher Vorschriften ist unerlässlich.

Darüber hinaus werden für die Zufuhr gefährlicher Vorläufer zunehmend Doppelhüllensysteme eingesetzt.

Zukünftige Trends bei ALD-Gasversorgungsanlagen
Mit dem Fortschritt der Halbleitertechnologie entwickeln sich ALD-Gasversorgungssysteme in mehrere wichtige Richtungen weiter.

Miniaturisierung und kompaktes Design
Halbleiterfabriken streben eine maximale Raumeffizienz im Reinraum an. Kompakte, modulare Gassysteme tragen dazu bei, den Platzbedarf bei der Installation zu reduzieren und gleichzeitig die Leistung aufrechtzuerhalten.

Höhere Reinheitsstandards
Zukünftige Prozessknoten werden eine noch strengere Kontaminationskontrolle erfordern.

Zu den aufkommenden Technologien gehören:

Fortschrittliche Oberflächenbeschichtungen
Verbesserte Orbitalschweißtechniken
Verbesserte Reinigungsmodule
Ventilkonstruktionen mit extrem geringer Partikelemission
Fortschrittliche Vorläuferzufuhr
ALD-Prozesse der nächsten Generation nutzen zunehmend komplexere Vorläuferchemien. Die Zufuhrsysteme müssen Folgendes unterstützen:

Materialien mit niedrigem Dampfdruck
Integration mehrerer Vorläufer
Pulsverdampfungstechnologien
Betrieb bei hohen Temperaturen
Digitalisierung und KI-Integration
Künstliche Intelligenz und maschinelles Lernen sollen die vorausschauende Wartung und die Prozessoptimierung verbessern.

Zukünftige intelligente Gassysteme könnten Betriebsparameter automatisch an die Echtzeit-Prozessbedingungen anpassen.

Auswahl eines zuverlässigen Anbieters für ALD-Gasversorgungsanlagen
Die Auswahl des richtigen Anbieters ist für Halbleiterhersteller, die auf langfristige Zuverlässigkeit und Prozessstabilität setzen, von entscheidender Bedeutung.

Wichtige Bewertungskriterien sind unter anderem:

Erfahrung in der Halbleiterindustrie
Fertigungskapazitäten im UHP-Bereich
Qualität der Oberflächenbearbeitung
Normen für Dichtheitsprüfungen
Fähigkeit zur technischen Anpassung
Weltweiter technischer Support
Konformitätszertifizierungen
Ein zuverlässiger Lieferant sollte außerdem Folgendes bieten:

Vollständige Systemintegration
Werksabnahmeprüfung (FAT)
Montage im Reinraum
Dokumentation und Rückverfolgbarkeit
Schneller Wartungssupport
Die Zusammenarbeit mit erfahrenen Herstellern von UHP-Gassystemen hilft Halbleiterfabriken dabei, Betriebsrisiken zu reduzieren und die Produktionseffizienz zu steigern.

Hochdurchfluss-Druckregler für ultrahochreine Gase
Hochdurchfluss-Druckregler für ultrahochreine Gase
Fazit
Zuverlässige ALD-Gasversorgungsanlagen sind eine grundlegende Technologie für die moderne Halbleiterfertigung. Da die Bauelementarchitekturen immer komplexer werden und die Prozesstoleranzen immer enger werden, gewinnt die Steuerung ultrahochreiner Gase erheblich an Bedeutung.

Hochleistungsfähige ALD-Gasversorgungssysteme müssen außergewöhnliche Reinheit, präzise Durchflussregelung, thermische Stabilität, Korrosionsbeständigkeit und Betriebssicherheit gewährleisten. Von Gasschränken und Membranventilen bis hin zu beheizten Versorgungssystemen und intelligenten Überwachungsplattformen spielt jede Komponente eine entscheidende Rolle bei der Aufrechterhaltung der Prozesskonsistenz und der Waferausbeute.

Zukünftige Innovationen im Halbleiterbereich werden die Weiterentwicklung der UHP-Gasversorgungstechnik weiter vorantreiben. Hersteller, die in zuverlässige, kontaminationsfreie und hochautomatisierte ALD-Gasversorgungslösungen investieren, sind besser aufgestellt, um Halbleiterfertigungstechnologien der nächsten Generation zu unterstützen und gleichzeitig langfristige Produktionssicherheit und Wettbewerbsfähigkeit zu gewährleisten.
