In der modernen Halbleiterfertigung, der Photovoltaikproduktion, der chemischen Verarbeitung, der pharmazeutischen Technik und der Spezialgasversorgung kommen in kritischen Produktionsumgebungen häufig giftige und reaktive Gase zum Einsatz. Diese Gase weisen oft eine starke Korrosivität, hohe chemische Aktivität, Toxizität, Entflammbarkeit und Empfindlichkeit gegenüber Verunreinigungen auf. Gängige Prozessgase wie Chlor (Cl₂), Fluorwasserstoff (HF), Chlorwasserstoff (HCl), Ammoniak (NH₃), Schwefelhexafluorid (SF₆), Silan (SiH₄) und Stickstofftrifluorid (NF₃) stellen extrem hohe Anforderungen an die Anlagensicherheit, die Materialverträglichkeit und die Betriebssicherheit.

Unter allen Komponenten eines Gasversorgungs- oder Abgasbehandlungssystems spielen Ventile eine zentrale Rolle bei der Regulierung, Absperrung, Steuerung und dem Schutz des Prozessflusses. Herkömmliche Industrieventile sind in aggressiven Gasumgebungen häufig einer raschen Verschleißentwicklung, Dichtungsversagen, Partikelbildung oder Leckagen ausgesetzt. Daher hat sich die korrosionsbeständige Ventiltechnik zu einer entscheidenden technischen Lösung für Anwendungen im Umgang mit toxischen und reaktiven Gasen entwickelt.

Dieser Artikel befasst sich mit den Schlüsseltechnologien, Strategien zur Materialauswahl, Dichtungsmechanismen, Leistungsanforderungen und Anwendungstrends von korrosionsbeständigen Ventilen, die in Systemen für gefährliche Gase eingesetzt werden.

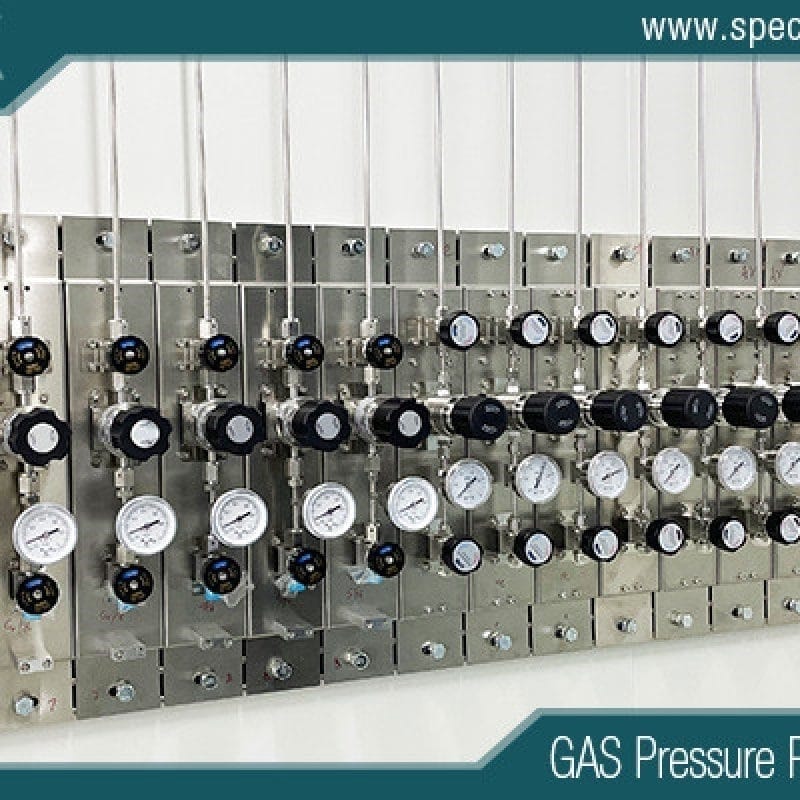

UHP-Einstufiger Spezialgasdruckregler
Herausforderungen durch Umgebungen mit toxischen und reaktiven Gasen
Toxische und reaktive Gase schaffen äußerst anspruchsvolle Betriebsbedingungen, die sich erheblich von herkömmlichen industriellen Fluidanwendungen unterscheiden.

Die größte Herausforderung ist die chemische Korrosion. Reaktive Gase können Metalloberflächen durch Oxidation, Halogenierung, Säurebildung oder elektrochemische Reaktionen angreifen. Chlorhaltige Gase, fluorierte Verbindungen und saure Dämpfe wirken besonders zerstörerisch auf Standard-Edelstahlwerkstoffe.

Eine weitere Herausforderung ist die Kontrolle der Gasreinheit. Die Halbleiter- und Elektronikfertigung erfordert Gassysteme mit ultrahoher Reinheit (UHP). Jede innere Korrosion, Partikelabgabe oder Materialausgasung von Ventilkomponenten kann zu Verunreinigungen führen, die die Produktausbeute und die Prozesskonsistenz beeinträchtigen.

Die Vermeidung von Leckagen stellt ein weiteres großes Problem dar. Das Austreten giftiger Gase kann zu schwerwiegenden Sicherheitsrisiken, Umweltverschmutzung, Verstößen gegen gesetzliche Vorschriften und Produktionsstillständen führen. Selbst Mikroleckagen an Ventilspindeldichtungen, Gewindeverbindungen oder Sitzflächen können inakzeptable Risiken darstellen.

Zudem werden viele reaktive Gase unter anspruchsvollen Temperatur- und Druckbedingungen eingesetzt. Temperaturwechsel, Druckschwankungen und schnelle Prozesswechsel können den Verschleiß der Dichtungen und die Materialermüdung beschleunigen.

Diese Herausforderungen erfordern Ventiltechnologien, die speziell auf die Kompatibilität mit gefährlichen Gasen ausgelegt sind, und nicht nur modifizierte Versionen herkömmlicher Industrieprodukte.

Werkstoffauswahl für Korrosionsbeständigkeit
Die Werkstofftechnik bildet die Grundlage für die Konstruktion korrosionsbeständiger Ventile.

Hochleistungs-Edelstahllegierungen
Edelstahl 316L ist aufgrund seiner ausgewogenen Kombination aus Korrosionsbeständigkeit, mechanischer Festigkeit und Verarbeitbarkeit einer der am häufigsten verwendeten Werkstoffe für Ventile für giftige Gase.

Im Vergleich zu Standard-Edelstahl 304 enthält 316L Molybdän, was die Beständigkeit gegen Chloridangriffe, Lochfraß und saure Umgebungen deutlich verbessert.

Elektropolierter Edelstahl 316L wird häufig in Halbleiter-Gassystemen eingesetzt, da die glatte Oberflächenbeschaffenheit die Partikelretention, die chemische Adsorption und die Entstehung von Korrosionsherden minimiert.

Sehr aggressive Gase können jedoch die Korrosionsbeständigkeit von Standard-Edelstahllegierungen übersteigen.

Nickelbasislegierungen
In extrem aggressiven chemischen Umgebungen bieten Nickelbasislegierungen eine überlegene Korrosionsbeständigkeit.

Werkstoffe wie Hastelloy®, Inconel® und Monel® weisen eine hervorragende Beständigkeit gegenüber oxidierenden Säuren, Halogenverbindungen, Chloriden und reaktiven Hochtemperaturgasen auf.

Hastelloy C-276 beispielsweise weist eine außergewöhnliche Beständigkeit in Umgebungen auf, in denen Salzsäure, feuchtes Chlor und gemischte chemische Einwirkungen auftreten.

Werkstoffe auf Nickelbasis werden häufig für chemische Verarbeitungssysteme, Abgasleitungen von Gaswäschern und Anwendungen mit korrosiven Spezialgasen ausgewählt.

Obwohl diese Werkstoffe teurer sind als Edelstahl, rechtfertigen ihre lange Lebensdauer und der geringere Wartungsaufwand oft die Investition.

Fluorpolymer-Komponenten
Auch nichtmetallische Werkstoffe spielen in der korrosionsbeständigen Ventiltechnik eine wichtige Rolle.

Fluorpolymere wie PTFE, PFA, FEP und PVDF bieten eine hervorragende chemische Inertheit gegenüber einem breiten Spektrum aggressiver Gase und korrosiver Chemikalien.

Diese Werkstoffe werden häufig in Ventilsitzen, Membranen, Auskleidungen und Dichtungskomponenten eingesetzt.

PTFE-ausgekleidete Ventile können beispielsweise dem Angriff durch starke Säuren, reaktive Halogene und korrosive Gasgemische wirksam standhalten.

Allerdings weisen Fluorpolymerwerkstoffe Einschränkungen hinsichtlich Temperaturbeständigkeit, mechanischer Festigkeit, Kriechverhalten und Permeabilität auf. Bei der Integration polymerbasierter Komponenten in kritische Gassysteme ist eine sorgfältige technische Bewertung erforderlich.

Fortschrittliche Dichtungstechnologie
Die Dichtungsleistung von Ventilen bestimmt unmittelbar die Betriebssicherheit in Systemen zum Umgang mit toxischen Gasen.

Herkömmliche Elastomerdichtungen neigen häufig zu Quellung, chemischem Angriff, Rissbildung oder Permeation, wenn sie reaktiven Gasen ausgesetzt sind.

Um diese Probleme zu beheben, kommen in modernen korrosionsbeständigen Ventilen fortschrittliche Dichtungstechnologien zum Einsatz.

Metall-auf-Metall-Abdichtung
Dichtungskonstruktionen mit Metallmembran und Metallsitz bieten eine hervorragende Leckdichtheit für Anwendungen mit gefährlichen Gasen.

Metallabdichtungen zeichnen sich durch ausgezeichnete chemische Beständigkeit, Hochtemperaturstabilität und geringe Gasdurchlässigkeit aus.

In Systemen für ultrahochreine Gase minimiert die Metall-auf-Metall-Abdichtung die Ausgasung, verringert das Kontaminationsrisiko und sorgt für extrem niedrige Leckageraten.

Viele hochwertige Membranventile, die in der Halbleiterfertigung eingesetzt werden, erreichen Helium-Leckageraten unter 1×10⁻⁹ atm·cm³/s.

Aufbau von Membranventilen
Membranventile werden häufig für Anwendungen mit toxischen und reaktiven Gasen bevorzugt.

Bei einem Membranventil trennt eine flexible Membran das Prozessgas vom Antriebsmechanismus und der äußeren Umgebung.

Dieser Aufbau bietet mehrere entscheidende Vorteile:

Vermeidung von Leckagewegen an der Spindel
Reduziertes Totvolumen
Verbesserte Reinheit
Verbesserter Korrosionsschutz
Hohe Zykluszuverlässigkeit
Da der Antrieb von den Prozessmedien isoliert bleibt, reduzieren Membranventile Kontaminations- und Wartungsprobleme erheblich.

Spezialisierte Elastomer-Technologie
Wo eine Elastomerabdichtung unvermeidbar ist, ist die Materialverträglichkeit von entscheidender Bedeutung.

Zu den fortschrittlichen Dichtungswerkstoffen gehören:

Kalrez®-Perfluorelastomer (FFKM)
Chemraz®-Mischungen
Viton®-Fluorkohlenstoff-Elastomere
EPDM-Formulierungen für ausgewählte Anwendungen
Diese technischen Elastomere weisen eine verbesserte Beständigkeit gegenüber aggressiven Chemikalien, erhöhten Temperaturen und dem Kontakt mit reaktiven Gasen auf.

Die Auswahl der Dichtungen muss stets auf einer detaillierten Analyse der chemischen Verträglichkeit basieren.

Oberflächenbehandlung und Optimierung der Innenoberflächenbeschaffenheit
Die Oberflächenbearbeitung hat einen erheblichen Einfluss auf das Korrosionsverhalten und die Gasreinheit.

Elektropolieren wird häufig eingesetzt, um die Korrosionsbeständigkeit von Ventilkomponenten aus Edelstahl zu verbessern.

Durch den Elektropolierprozess werden mikroskopisch kleine Oberflächenunregelmäßigkeiten, eingebettete Verunreinigungen und Bearbeitungsfehler entfernt.

Zu den Vorteilen elektropolierter Innenoberflächen zählen:

Geringere Partikelbildung
Verbesserte Korrosionsbeständigkeit
Reduzierte Adsorption reaktiver Gase
Verbesserte Reinigungsfähigkeit
Bessere Gasreinheitsleistung
Ventile für hochreine Gase erfordern in der Regel Werte der inneren Oberflächenrauheit unter 10 Mikroinch Ra.

Passivierungsbehandlungen spielen ebenfalls eine entscheidende Rolle bei der Bildung stabiler Chromoxid-Schutzschichten auf Edelstahloberflächen.

In extrem aggressiven Umgebungen können spezielle Beschichtungen wie Fluorpolymerbeschichtungen, Keramikbeschichtungen oder firmeneigene Korrosionsschutzbehandlungen aufgebracht werden, um die Haltbarkeit weiter zu verbessern.

In Systemen für gefährliche Gase verwendete Ventiltypen
Unterschiedliche Gasprozesse erfordern unterschiedliche Ventilkonfigurationen.

Membranventile
Membranventile dominieren in Halbleiter-, Analyselabor- und Spezialgasanwendungen.

Ihre kompakte Bauweise, der geringe Totraum, die leckdichte Abdichtung und ihre Eigenschaften zur Kontaminationskontrolle machen sie ideal für Umgebungen mit extrem hohen Reinheitsanforderungen.

Kugelhähne
Korrosionsbeständige Kugelhähne werden häufig für Absperr- und Abschaltanwendungen in industriellen chemischen Systemen eingesetzt.

PTFE-ausgekleidete Kugelhähne und Kugelhähne mit Gehäuse aus Legierungen bieten eine effektive Leistung unter korrosiven Betriebsbedingungen.

Nadelventile
Nadelventile ermöglichen eine präzise Durchflussregelung.

Diese Ventile werden häufig in Kalibriersystemen, Gasprobenahmesystemen, Schalttafeln und Laborprozesssteuerungen eingesetzt.

Hochreine Nadelventile verfügen in der Regel über elektropolierte Durchflusswege und korrosionsbeständige, mit dem Medium in Berührung kommende Werkstoffe.

Automatische Pneumatikventile
Automatisierung gewinnt in Umgebungen mit gefährlichen Gasen zunehmend an Bedeutung.

Pneumatisch und elektronisch betätigte Ventile ermöglichen Fernbedienung, automatische Abschaltung, Notfallabsperrung und intelligente Prozesssteuerung.

Automatisierte Ventilsysteme verbessern die Betriebssicherheit, indem sie den direkten Kontakt des Personals mit giftigen Gasen reduzieren.

Anwendungsbereiche
Korrosionsbeständige Ventiltechnik kommt in einer Vielzahl von Branchen zum Einsatz.

Halbleiterfertigung
In Halbleiterfabriken werden in großem Umfang reaktive Gase für Abscheidungs-, Ätz-, Reinigungs- und Kammerkonditionierungsprozesse verwendet.

Ultrahochreine Membranventile sind kritische Komponenten in Gasschränken, Ventilverteilerkästen, Großgasversorgungssystemen und Prozesswerkzeugen.

Selbst geringste Verunreinigungen oder kleine Leckagen können die Waferqualität und die Leistungsfähigkeit der Anlagen beeinträchtigen.

Chemische Prozessindustrie
Chemieanlagen verarbeiten routinemäßig korrosive Ausgangsstoffe, toxische Zwischenprodukte und reaktive Nebenprodukte.

Korrosionsbeständige Ventile sind unerlässlich für die Aufrechterhaltung einer sicheren Eindämmung, einer zuverlässigen Prozesssteuerung und einer langfristigen Betriebsstabilität.

Abgaswäschersysteme
Abgasbehandlungssysteme verarbeiten schädliche Prozessemissionen, bevor diese in die Atmosphäre gelangen.

Gaswäschersysteme verarbeiten häufig saure, halogenierte, oxidierende oder chemisch reaktive Abgasströme.

Ventilkomponenten in diesen Systemen erfordern eine außergewöhnliche Beständigkeit gegenüber korrosiven Kondensaten und aggressiven Gasgemischen.

Anwendungen in der Pharmazie und in Laboren
Forschungslabore und pharmazeutische Einrichtungen nutzen häufig Spezialgase für Synthese, Analyse, Sterilisation und kontrollierte Prozessumgebungen.

Kompakte, hochintegrierte und korrosionsbeständige Ventile tragen zur Sicherheit des Bedienpersonals und zur Prozesszuverlässigkeit bei.

Zukünftige Entwicklungstrends
Die Zukunft der korrosionsbeständigen Ventiltechnologie wird von steigenden Anforderungen an Sicherheit, Digitalisierung, Nachhaltigkeit und Prozesspräzision bestimmt.

Intelligente Ventiltechnologien finden in Systemen mit gefährlichen Gasen zunehmend Verbreitung.

Integrierte Sensoren, diagnostische Überwachung, Algorithmen zur vorausschauenden Wartung und Fernkommunikationsfunktionen ermöglichen die Echtzeitüberwachung des Ventilzustands und des Prozessstatus.

Fortschrittliche Fertigungstechnologien verändern zudem die Ventilproduktion.

Präzisionsbearbeitung, additive Fertigung und fortschrittliche Oberflächentechnik ermöglichen es Herstellern, die Strömungsgeometrie zu optimieren, das Totvolumen zu reduzieren und die Korrosionsbeständigkeit zu verbessern.

Innovationen in der Materialwissenschaft erweitern kontinuierlich das Angebot an korrosionsbeständigen Legierungen, Keramikverbundwerkstoffen und Hochleistungspolymeren.

Auch Nachhaltigkeitsaspekte beeinflussen die Prioritäten bei der Konstruktion.

Eine längere Lebensdauer, geringere Wartungshäufigkeit, niedrigere Leckagemengen und eine verbesserte Materialeffizienz tragen zu sichereren und umweltfreundlicheren Gashandhabungssystemen bei.

Fazit
Korrosionsbeständige Ventile bilden eine entscheidende technologische Grundlage für Systeme zur Handhabung toxischer und reaktiver Gase. Die Kombination aus aggressiven chemischen Stoffen, strengen Reinheitsanforderungen und hohen Sicherheitserwartungen erfordert Ventillösungen, die weit über herkömmliche Industriestandards hinausgehen.

Eine erfolgreiche Ventilkonstruktion hängt von einer optimierten Materialauswahl, fortschrittlichen Dichtungstechnologien, präziser Oberflächenbehandlung und anwendungsspezifischen Konstruktionsstrategien ab.

Von Halbleiterfertigungsanlagen und Chemieanlagen bis hin zu Abgaswäschersystemen und Laborumgebungen gewährleisten korrosionsbeständige Ventile eine zuverlässige Durchflussregelung, Leckagevermeidung, Verringerung von Verunreinigungen und langfristige Betriebssicherheit.

Da sich Anwendungen mit gefährlichen Gasen ständig weiterentwickeln, werden zukünftige Ventiltechnologien zunehmend intelligente Überwachungsfunktionen, fortschrittliche Werkstoffe und Präzisionstechnik integrieren, um den wachsenden Anforderungen moderner industrieller Verarbeitungsprozesse gerecht zu werden.

Weitere Informationen zur korrosionsbeständigen Ventiltechnik für Systeme zum Umgang mit toxischen und reaktiven Gasen finden Sie auf der Website von Jewellok unter https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/.
