In der modernen Halbleiterfertigung sind Prozessreinheit, chemische Stabilität und eine präzise Steuerung der Flüssigkeitszufuhr wesentliche Faktoren, die sich direkt auf die Waferausbeute, die Zuverlässigkeit der Bauelemente und die Fertigungseffizienz auswirken. Da sich die Halbleiterprozessknoten kontinuierlich in Richtung fortschrittlicher Technologien unterhalb von 5 nm weiterentwickeln, werden die Standards zur Kontaminationskontrolle in Nassprozessumgebungen immer strenger.

Halbleiter-Nassprozessanlagen sind in hohem Maße auf hochreine Chemikalienzufuhrsysteme angewiesen, um aggressive Prozesschemikalien sicher und gleichmäßig zu transportieren. Unter diesen Systemen hat sich die Chemical Dispense Unit (CDU) zu einem entscheidenden Teilsystem für die Steuerung der Versorgung mit hochreinen Chemikalien in Halbleiter-Nassbänken, Reinigungsanlagen, Ätzgeräten und Anwendungen zur Oberflächenvorbereitung entwickelt.

Ein leistungsstarkes CDU-System gewährleistet eine präzise Chemikaliendosierung, eine stabile Druckregelung, eine kontaminationsfreie Fluidhandhabung und eine sichere Verteilung der Chemikalien auf mehrere Prozessanlagen. CDU-Systeme wurden speziell für hochreine Halbleiterumgebungen entwickelt und spielen eine entscheidende Rolle bei der Aufrechterhaltung der Prozesswiederholbarkeit, der Minimierung der Partikelbildung und der Unterstützung fortschrittlicher Nasschemie-Anwendungen.

Dieser Artikel befasst sich mit der technischen Architektur, den Konstruktionsprinzipien, den Schlüsselkomponenten, der Materialauswahl und den Leistungsvorteilen von hochreinen CDU-Systemen für die Chemikalienversorgung in Nassbearbeitungsanlagen der Halbleiterindustrie.

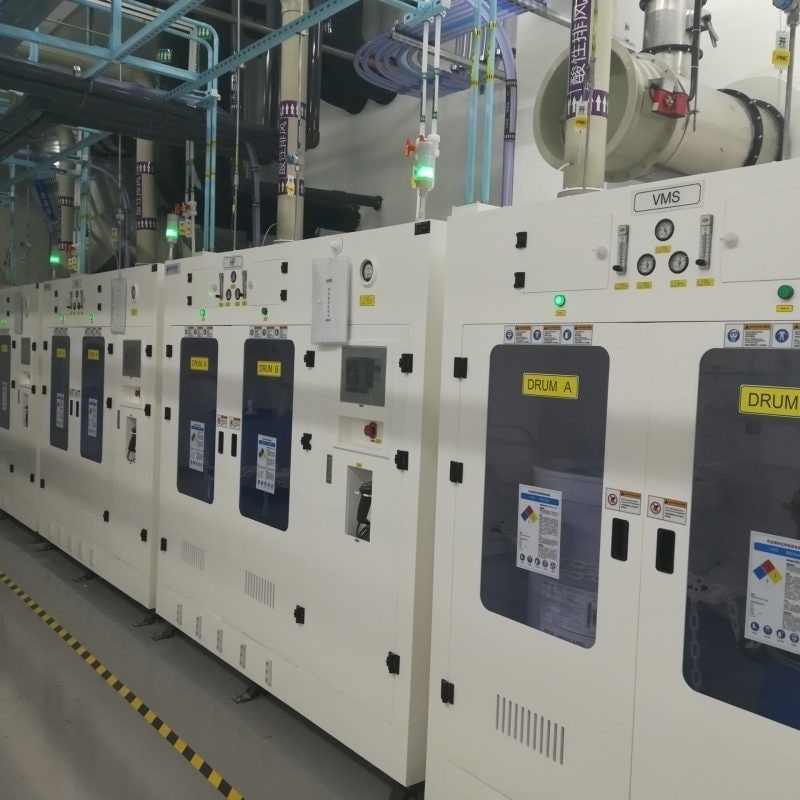

Automatische Flüssigkeitsversorgungsanlagen für Chemikalien
Herausforderungen bei der Chemikalienversorgung in der Nassbearbeitung von Halbleitern
Die Nassbearbeitung von Halbleitern umfasst zahlreiche kritische chemische Behandlungen, die bei der Waferherstellung zum Einsatz kommen, darunter:

Waferreinigung
Oxidentfernung
Fotolackentfernung
Oberflächenvorbehandlung
Chemisches Ätzen
Entfernung von Metallverunreinigungen
Partikelreinigung
Oberflächenpassivierung
Bei diesen Anwendungen kommen üblicherweise stark korrosive und empfindliche Chemikalien zum Einsatz, wie zum Beispiel:

Flusssäure (HF)
Schwefelsäure (H₂SO₄)
Salpetersäure (HNO₃)
Salzsäure (HCl)
Ammoniumhydroxid (NH₄OH)
Wasserstoffperoxid (H₂O₂)
Ozon-DI-Wasser
Gepuffertes Oxidätzmittel (BOE)
SC1-/SC2-Reinigungslösungen
Chemikalienversorgungssysteme, die diese Flüssigkeiten handhaben, stehen vor mehreren technischen Herausforderungen:

Anforderungen an ultrahohe Reinheit
Selbst Spurenverunreinigungen im Bereich von Teilen pro Milliarde (ppb) können Waferdefekte, Metallverunreinigungen oder Partikelbildung verursachen, was zu einer verminderten Ausbeute und zum Ausfall von Bauelementen führt.

Anforderungen an die chemische Verträglichkeit
Aggressive Säuren, Oxidationsmittel und alkalische Lösungen erfordern hochkorrosionsbeständige, mit der Flüssigkeit in Kontakt kommende Werkstoffe, die einer langfristigen chemischen Belastung standhalten.

Präzise Durchfluss- und Druckregelung
Die Wiederholbarkeit von Halbleiterprozessen hängt von stabilen Chemikaliendurchflussraten, gleichbleibendem Druck und präzisem Dosierzeitpunkt ab.

Sicherheit und Leckageverhütung
Gefährliche Chemikalien erfordern redundante Sicherheitsvorkehrungen, Leckageerkennungsmechanismen, Eindämmungsstrategien und automatisierte Notabschaltfunktionen.

Diese anspruchsvollen Betriebsbedingungen erfordern hochtechnisierte CDU-Systeme, die speziell für die Zuführung von Halbleiterchemikalien optimiert sind.

Was ist eine Chemikalien-Dosiereinheit (CDU)?
Eine Chemikalienverteilungsanlage (CDU) ist eine integrierte Plattform für das Fluidmanagement, die zur Lagerung, Regulierung, Filterung, Überwachung und Verteilung hochreiner Prozesschemikalien an Nassbearbeitungsanlagen für Halbleiter dient.

Die CDU fungiert als zwischengeschaltete Steuerungsstation zwischen Großchemikalienversorgungssystemen und den Halbleiterwerkzeugen am Einsatzort.

Zu ihren Hauptfunktionen gehören:

Pufferung der Chemikalienlagerung
Druckregelung
Durchflussstabilisierung
Filtrationsmanagement
Entgasungssteuerung
Chemikalienüberwachung
Verteilung an mehrere Geräte
Sicherheitsverriegelung
Automatisierte Steuerung der Chemikalienabgabe
Eine typische CDU-Architektur für die Halbleiterindustrie integriert mehrere Funktionsmodule in eine kompakte, reinraumtaugliche Skid-Baugruppe.

Systemarchitektur einer hochreinen CDU
Ein CDU-System in Halbleiterqualität besteht typischerweise aus mehreren integrierten Teilsystemen.

Schnittstelle zur Chemikalienversorgung
Die CDU bezieht Chemikalien aus:

Großchemikalien-Zufuhrsystemen
Tagesbehältern
Chemikalienschränken
Fassumfüllstationen
Zentralen Chemikalienverteilungsnetzen
Die Einlasskonfiguration muss einen Reinheitsschutz im geschlossenen Kreislauf gewährleisten, um eine Kontamination durch die Umgebungsluft und das Eindringen von Feuchtigkeit zu verhindern.

Hochreines Chemikalienvorratsmodul
Der Chemikalienvorrat fungiert als Zwischenlager und Pufferkammer.

Zu den wichtigsten Konstruktionsaspekten gehören:

Geringe Partikelbildung
Minimierung von Toträumen
Glatte Innenoberflächen
Chemische Verträglichkeit
Integrierte Füllstandsüberwachung
Moderne CDU-Systeme verwenden häufig:

PFA-Behälter
PVDF-Reservoirs
Hochreine Fluorpolymer-Behälter
Diese Materialien bieten eine hervorragende Beständigkeit gegenüber starken Säuren, Oxidationsmitteln und Lösungsmitteln.

Pumpen- und Druckregelungsabschnitt
Ein präziser Chemikalientransport erfordert ein äußerst stabiles Flüssigkeitsdruckmanagement.

Zu den gängigen Pumpentechnologien für Halbleiter-CDUs gehören:

Membranpumpen
Luftbetriebene Doppelmembranpumpen (AODD)
Magnetgekuppelte Pumpen
Balgpumpen
Hochreine Kreiselpumpen
Druckregelsysteme können folgende Komponenten umfassen:

Druckwandler
Präzisionsregler
Pulsationsdämpfer
Regelalgorithmen mit geschlossenem Regelkreis
Die Aufrechterhaltung eines konstanten Dosierdrucks ist für die Prozessgleichmäßigkeit und die Optimierung des Chemikalienverbrauchs unerlässlich.

Reinstwasser-Filtrationsmodul
Die Filtration stellt eine der wichtigsten Funktionen zur Kontaminationskontrolle in CDU-Systemen dar.

Zu den typischen Filtrationsstufen gehören:

Vorfiltration
Endfiltration
Filtration am Verwendungsort
Gängige Filterfeinheiten sind:

0,2 μm
0,1 μm
50 nm Ultrafiltration
Fortschrittliche Filtrationstechnologien helfen bei der Entfernung von:

Partikel
Gelverunreinigungen
Metallverunreinigungen
Nebenprodukte chemischer Zersetzung
Hochreine Filtergehäuse werden üblicherweise aus folgenden Materialien hergestellt:

PFA
PTFE
PVDF
Hochreines Polypropylen
Durchflussmess- und Überwachungssystem
Moderne CDU-Systeme verfügen über Echtzeit-Messtechnik zur Prozessüberwachung und -steuerung.

Zu den integrierten Sensoren können gehören:

Durchflussmesser
Drucksensoren
Temperatursensoren
Leitfähigkeitsmessgeräte
Leckdetektoren
Tankfüllstandsmessumformer
Die Echtzeitüberwachung ermöglicht:

Prozessdiagnose
Vorbeugende Wartung
Alarmauslösung
Automatisierte Rezeptursteuerung
Erfassung des Chemikalienverbrauchs
Fortschrittliche CDU-Plattformen unterstützen häufig digitale Kommunikationsprotokolle, darunter:

SECS/GEM
Ethernet/IP
Modbus TCP
SPS-Integration
Materialauswahl für hochreine CDU-Systeme in der Halbleiterindustrie
Die Materialverträglichkeit ist eines der wichtigsten Auslegungskriterien für Anlagen zur Zuführung von Chemikalien in der Halbleiterindustrie.

Metallverunreinigungen, Korrosionsprodukte und extrahierbare Stoffe müssen minimiert werden, um die Prozessintegrität zu gewährleisten.

Zu den gängigen medienberührten Werkstoffen für Halbleiter-CDU-Anlagen gehören:

PFA (Perfluoralkoxyalkan)
PFA gilt allgemein als das bevorzugte Material für den Umgang mit nassen Chemikalien in der Halbleiterindustrie.

Zu den Vorteilen zählen:

Hervorragende chemische Beständigkeit
Extrem geringe Extrahierbarkeit
Hohe Temperaturbeständigkeit
Hervorragende Reinheitsleistung
Glatte Innenoberflächen
PFA wird üblicherweise verwendet für:

Schläuche
Ventile
Behälter
Verteiler
Pumpenkomponenten
PTFE (Polytetrafluorethylen)
PTFE bietet eine außergewöhnliche Korrosionsbeständigkeit gegenüber einer breiten Palette aggressiver Chemikalien.

Typische Anwendungsbereiche sind:

Ventilsitze
Dichtungen
Auskleidungen
Dichtungsringe
PVDF (Polyvinylidenfluorid)
PVDF bietet eine hohe mechanische Festigkeit in Verbindung mit ausgezeichneter chemischer Beständigkeit.

Typische CDU-Anwendungen sind:

Rohrleitungssysteme
Behälter
Ventilgehäuse
Strukturbauteile
Hochreiner Edelstahl
Während Fluorpolymere im Bereich der korrosiven Nasschemie dominieren, kann elektropolierter Edelstahl weiterhin für ausgewählte Anwendungen mit kompatiblen Chemikalien und für nicht mit der Chemikalie in Berührung kommende Strukturbauteile verwendet werden.

Automatisierung und intelligente CDU-Steuerung
Die Halbleiterindustrie verlangt zunehmend nach intelligenten Plattformen zur Chemikalienzufuhr, die in der Lage sind, Fertigungsumgebungen im Sinne von Industrie 4.0 zu unterstützen.

Moderne CDU-Systeme integrieren üblicherweise:

SPS-basierte Automatisierung
Speicherprogrammierbare Steuerungen ermöglichen:

Automatisierte Ventilabfolge
Rezepturverwaltung
Pumpensteuerung
Alarmbehandlung
Ausführung von Sicherheitslogik
Mensch-Maschine-Schnittstelle (HMI)
Touchscreen-HMI-Systeme bieten Bedienern:

Prozessvisualisierung
Alarmmeldungen
Systemdiagnose
Parameterkonfiguration
Überwachung historischer Trends
Funktionen zur vorausschauenden Instandhaltung
Fortschrittliche CDU-Plattformen unterstützen vorausschauende Analysen durch kontinuierliche Überwachung von:

Filterdifferenzdruck
Betriebsbedingungen der Pumpen
Durchflussleistungstrends
Verbrauchsraten von Chemikalien
Diese Funktionen tragen dazu bei, ungeplante Ausfallzeiten zu reduzieren und die Wartungsplanung zu optimieren.

Sicherheitskonzeption in CDU-Systemen für die Halbleiterindustrie
Da Chemikalien für Nassprozesse in der Halbleiterindustrie hochgefährlich sind, ist eine Sicherheitstechnik für CDU-Systeme zwingend erforderlich.

Zu den kritischen Sicherheitsfunktionen gehören typischerweise:

Leckageerkennungssysteme
Integrierte Leckagesensoren ermöglichen die schnelle Erkennung von:

Chemikalienaustritten
Leitungsdefekten
Verschleiß an Dichtungen
Undichtigkeiten an Verbindungsstellen
Sekundäre Auffangvorrichtungen
Auffangwannen für Chemikalien und geschlossene Schränke verhindern das versehentliche Austreten von Chemikalien in Reinraumumgebungen.

Notabschaltverriegelungen
Automatische Verriegelungen können den Chemikalienfluss sofort unterbrechen, sobald Folgendes erkannt wird:

Druckanomalien
Leckagealarme
Pumpenausfälle
Auslösung des Not-Aus
Integration von Belüftung und Abluft
Eine ordnungsgemäße Abluftkonzeption unterstützt:

Dampfabsaugung
Minderung korrosiver Gase
Schutz des Bedienpersonals
Einhaltung gesetzlicher Vorschriften
Vorteile hochreiner CDU-Systeme in Anwendungen für Nassprozesse in der Halbleiterfertigung
Der Einsatz fortschrittlicher CDU-Systeme bietet erhebliche betriebliche und prozesstechnische Vorteile.

Verbesserte Prozessstabilität
Eine stabile Chemikalienzufuhr verbessert die Prozesskonsistenz und die Wiederholbarkeit von Wafer zu Wafer.

Geringeres Kontaminationsrisiko
Hochreine Fluidwege minimieren die Partikelbildung und chemische Kontamination.

Verbesserte Ausbeute
Ein präzises Chemikalienmanagement trägt direkt zu höheren Ausbeuten in der Halbleiterfertigung bei.

Erhöhte Anlagenzuverlässigkeit
Die robuste Konstruktion der CDU-Systeme reduziert die Wartungshäufigkeit und ungeplante Produktionsunterbrechungen.

Flexible Integration in Anlagen
Modulare CDU-Konstruktionen ermöglichen einen skalierbaren Einsatz auf verschiedenen Nassprozess-Plattformen.

Zukünftige Entwicklungstrends
Die Weiterentwicklung der Halbleiterfertigung treibt kontinuierliche Innovationen in der CDU-Technologie voran.

Zu den zukünftigen Trends gehören:

Intelligente CDU-Plattformen
KI-gestützte Diagnostik und „Digital Twin“-Überwachung werden voraussichtlich die Möglichkeiten der vorausschauenden Wartung verbessern.

Fortschrittliche Materialinnovation
Fluorpolymere der nächsten Generation und Materialien mit extrem geringen extrahierbaren Bestandteilen werden die Reinheitsleistung weiter verbessern.

Kompakte modulare Architektur
Platzsparende CDU-Konstruktionen werden den steigenden Anforderungen an die Fabrikdichte gerecht.

Optimierung der Nachhaltigkeit
Zukünftige CDU-Systeme werden folgende Aspekte in den Vordergrund stellen:

Reduzierung des Chemikalienabfalls
Geringerer Energieverbrauch
Wassereinsparung
Integration von Chemikalienrecycling

sih4-Gasventil-Verteilerkasten
Fazit
Hochreine Chemical Dispense Unit (CDU)-Systeme sind wesentliche Komponenten der Infrastruktur zur Chemikalienversorgung in der Nassprozessfertigung von Halbleitern. Da die Geometrien von Halbleiterbauelementen immer weiter schrumpfen und die Toleranzen hinsichtlich Verunreinigungen immer strenger werden, entwickeln sich die Leistungsanforderungen an CDUs rasant weiter.

Durch fortschrittliche Materialauswahl, präzise Fluidsteuerung, intelligente Automatisierung und strenge Sicherheitstechnik bieten moderne CDU-Systeme die Zuverlässigkeit, Reinheit und Prozesskonsistenz, die für Anwendungen in Nassprozessanlagen der Halbleiterindustrie erforderlich sind.

Für Halbleiterhersteller, die eine höhere Ausbeute, eine verbesserte Kontaminationskontrolle und fortschrittliche Prozessfähigkeiten anstreben, stellt die Investition in optimierte hochreine CDU-Technologie einen entscheidenden Schritt hin zu einer exzellenten Halbleiterproduktion der nächsten Generation dar.
