Lösungen zur Zuführung von CVD-Gasvorläufern für die Halbleiter- und Beschichtungsindustrie

{{{sourceTextContent.subTitle}}}

Lösungen zur Zuführung von CVD-Gasvorläufern für die Halbleiter- und Beschichtungsindustrie

{{{sourceTextContent.description}}}

Die chemische Gasphasenabscheidung (CVD) ist eine der wichtigsten Fertigungstechnologien, die in der modernen Halbleiterherstellung und bei fortschrittlichen industriellen Beschichtungsanwendungen zum Einsatz kommt. Von integrierten Schaltkreisen und MEMS-Bauteilen bis hin zu Solarmodulen, optischen Beschichtungen und verschleißfesten Oberflächen ermöglichen CVD-Verfahren die präzise Abscheidung von Dünnschichten mit außergewöhnlicher Gleichmäßigkeit, Reinheit und Leistungsfähigkeit. Im Zentrum jedes erfolgreichen CVD-Prozesses steht ein äußerst zuverlässiges und präzise konstruiertes Zufuhrsystem für Gasvorläufer.

CVD-Gasvorläufer-Zufuhrsysteme sind dafür ausgelegt, reaktive Gase oder flüssige Vorläufer unter streng regulierten Bedingungen sicher zu lagern, zu transportieren, zu steuern, zu verdampfen und in die Prozesskammern zu leiten. Diese Systeme haben direkten Einfluss auf die Prozessstabilität, die Schichtqualität, die Anlagenverfügbarkeit, die Ausbeute und die Betriebssicherheit. Da die Halbleiterknoten immer weiter schrumpfen und Beschichtungstechnologien immer anspruchsvollere Materialeigenschaften erfordern, sind die Anforderungen an Gasversorgungssysteme deutlich strenger geworden.

Dieser Artikel befasst sich mit den Prinzipien, Komponenten, Herausforderungen und fortschrittlichen Lösungen im Zusammenhang mit CVD-Gasvorläufer-Zuführsystemen für die Halbleiter- und Beschichtungsindustrie.

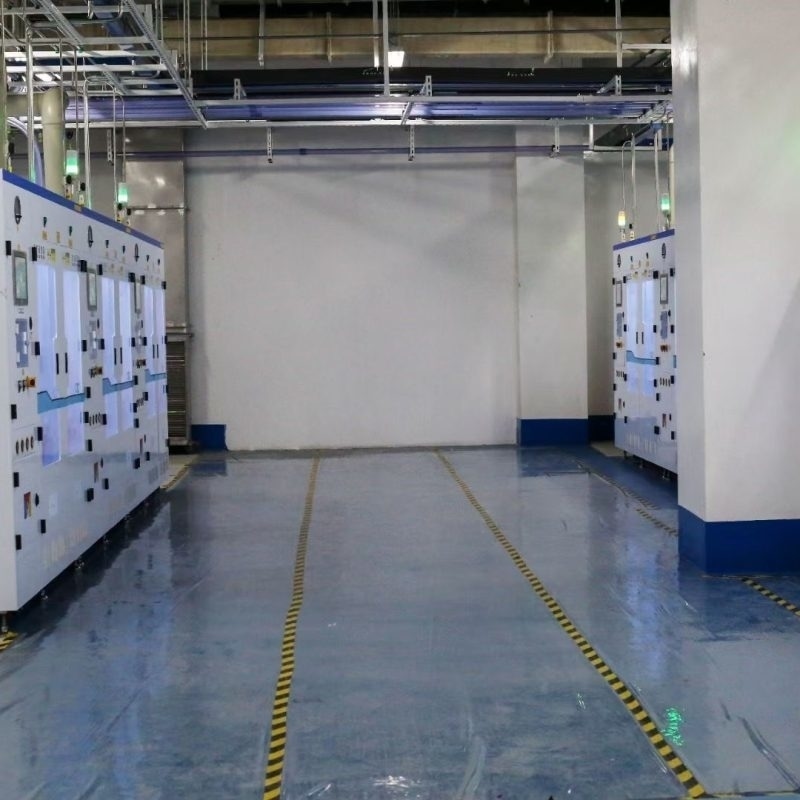

Hersteller von Spezialgasschränken
Hersteller von Spezialgasschränken
Grundlagen zu CVD-Gasvorläufern
Bei CVD-Prozessen kommt es zu einer chemischen Reaktion von gasförmigen Vorläufermaterialien auf erhitzten Substraten, wodurch feste Dünnschichten entstehen. Je nach Anwendung können Vorläufer als Gase, flüchtige Flüssigkeiten oder feste Verbindungen vorliegen, die vor der Zuführung verdampft werden müssen.

Zu den gängigen CVD-Vorläufern in der Halbleiterindustrie gehören:

Silan (SiH₄)
Dichlorsilan (DCS)
Wolframhexafluorid (WF₆)
Ammoniak (NH₃)
Trimethylaluminium (TMA)
Titantetrachlorid (TiCl₄)
Tetraethylorthosilikat (TEOS)
In der Beschichtungsindustrie können CVD-Vorläufer unter anderem Folgendes umfassen:

Titannitrid-Vorläufer
Chromverbindungen
Metallorganische Verbindungen
Metallcarbonyle
Vorläufer für Keramikbeschichtungen
Viele dieser Chemikalien sind hochreaktiv, toxisch, korrosiv, pyrophor oder feuchtigkeitsempfindlich. Daher muss das Zuführsystem Bedingungen von extrem hoher Reinheit gewährleisten und gleichzeitig die Sicherheit des Bedienpersonals sowie die Prozesszuverlässigkeit sicherstellen.

Bedeutung von Gasvorläufer-Zuführsystemen
Die Qualität der abgeschiedenen Schichten hängt direkt von der Durchflussstabilität und Reinheit der Vorläufer ab. Schon geringfügige Schwankungen bei Temperatur, Druck, Verunreinigungen oder Durchflussrate können folgende Folgen haben:

Uneinheitliche Schichtdicken
Partikelverunreinigungen
Verminderte Waferausbeute
Schlechte Haftung
Defekte Beschichtungen
Prozessinstabilität
Ein modernes CVD-Gasversorgungssystem bietet:

Präzise Durchflussregelung
Stabile Verdampfung
Gleichmäßige Druckregelung
Verunreinigungsfreier Gastransport
Sichere Handhabung von Chemikalien
Echtzeitüberwachung und Automatisierung
Für die moderne Halbleiterfertigung bei Technologieknoten unter 5 nm ist die Zufuhr von Gasen ultrahoher Reinheit (UHP) unverzichtbar geworden, um defektfreie Produktionsumgebungen aufrechtzuerhalten.

Schlüsselkomponenten von CVD-Gasvorläufer-Zufuhrsystemen
1. Gasschränke
Gasschränke bieten eine sichere Unterbringung für Gasflaschen mit gefährlichen Gasen und Vorläuferbehälter. Sie sind ausgestattet mit:

Gasleckdetektoren
Automatischen Absperrventilen
Belüftungssystemen
Integrierten Brandbekämpfungssystemen
Notabschaltvorrichtungen
In Halbleiterfabriken müssen Gasschränke strenge internationale Sicherheitsstandards und lokale Vorschriften erfüllen.

2. Druckregler
Druckregler reduzieren den hohen Flaschendruck auf stabile Betriebswerte, die für Prozessanlagen geeignet sind. Hochleistungsregler, die in CVD-Systemen zum Einsatz kommen, zeichnen sich typischerweise durch folgende Merkmale aus:

Membranen aus Edelstahl
Elektropolierte Innenflächen
Konstruktion mit geringem Totvolumen
Hohe Dichtheit
Korrosionsbeständigkeit
Regler mit ultrahoher Reinheit tragen dazu bei, die Partikelbildung und Kontamination zu minimieren.

3. Massendurchflussregler (MFCs)
Massendurchflussregler sind entscheidend für die Aufrechterhaltung präziser Gasdurchflussraten in die Abscheidungskammer. Moderne digitale MFCs bieten:

Hochpräzise Regelung
Schnelle Ansprechzeit
Kalibrierung für mehrere Gase
Fähigkeit zur Fernkommunikation
Selbstdiagnosefunktionen
Ein stabiler Vorläuferfluss ist besonders wichtig bei der Atomlagenabscheidung (ALD) und bei fortschrittlichen plasmaunterstützten CVD-Prozessen.

4. Verdampfungssysteme
Viele flüssige Vorläufer erfordern eine kontrollierte Verdampfung, bevor sie in die Prozesskammer gelangen. Verdampfungssysteme gewährleisten eine stabile Umwandlung von der flüssigen in die Gasphase und verhindern gleichzeitig Kondensation.

Zu den Schlüsseltechnologien gehören:

Direkte Flüssigkeitseinspritzung (DLI)
Beheizte Bubbler
Trägergasunterstützte Verdampfer
Flash-Verdampfer
Ein präzises Temperaturmanagement ist unerlässlich, um die Stabilität des Dampfdrucks aufrechtzuerhalten.

5. Beheizte Gasleitungen
Einige Vorläufergase kondensieren bei niedrigeren Temperaturen leicht. Beheizte Zufuhrleitungen verhindern Kondensation und gewährleisten einen stabilen Gastransport.

Zu den Merkmalen gehören:

Gleichmäßige Temperaturverteilung
PID-Temperaturregelung
Isolierte Schlauchleitungen
Konstruktion aus hochreinem Edelstahl
Die Aufrechterhaltung konstanter Leitungstemperaturen verhindert Partikelbildung und Prozessunterbrechungen.

6. Ventile und Verteiler
Membranventile und geschweißte Verteiler finden in UHP-Gassystemen breite Anwendung. Diese Komponenten müssen folgende Eigenschaften aufweisen:

Keine interne Leckage
Minimaler Totraum
Korrosionsbeständigkeit
Hohe Lebensdauer
Reinraumtauglichkeit
Zur Minimierung von Kontaminationsrisiken kommen häufig Orbitalschweißverfahren zum Einsatz.

Anforderungen an ultrahochreine Gase in der Halbleiterfertigung
Umgebungen in der Halbleiterfertigung erfordern extrem niedrige Kontaminationswerte. Selbst Spurenverunreinigungen im Bereich von Teilen pro Milliarde (ppb) können die Leistung der Bauelemente beeinträchtigen.

UHP-Gasversorgungssysteme sind ausgelegt mit:

Elektropolierte 316L-Edelstahlrohre
Oberflächenrauheit unter 10 Ra
Metall-auf-Metall-Dichtungen
Helium-Dichtheitsprüfung
Partikelfreie Montageprozesse
Fertigung im Reinraum
Zu den fortschrittlichen Reinigungstechnologien können außerdem gehören:

Gasreiniger
Feuchtigkeitsabscheider
Sauerstoffentfernungssysteme
Partikelfilter
Das gesamte System muss während der Installation, des Betriebs und der Wartung seine Integrität bewahren.

Sicherheitsherausforderungen beim Umgang mit CVD-Vorläufern
Viele CVD-Vorläuferchemikalien bergen erhebliche Gefahren. Zu den häufigen Risiken zählen:

Toxizität
Gase wie Arsin, Phosphin und Diboran sind selbst in geringen Konzentrationen hochgiftig.

Pyrophores Verhalten
Silan und bestimmte metallorganische Verbindungen können sich bei Kontakt mit Luft spontan entzünden.

Korrosivität
Halogenhaltige Vorläufer können Systemkomponenten korrodieren, wenn ungeeignete Materialien verwendet werden.

Druckgefahren
Druckgasflaschen erfordern ein robustes Druckmanagement und Notfall-Absperrsysteme.

Um diesen Risiken zu begegnen, verfügen moderne Gasversorgungssysteme über:

Automatische Abschaltsysteme
Gasdetektionssensoren
Redundante Sicherheitsventile
Belüftungsüberwachung
SPS-basierte Verriegelungen
Integration von Abgaswäschern
Sicherheitstechnik wird heute als ebenso wichtig angesehen wie die Prozessleistung.

Automatisierung und intelligente Steuerungstechnologien
Industrie 4.0 und intelligente Fertigung verändern die Gasversorgungstechnologien. Moderne Systeme integrieren zunehmend Automatisierungsfunktionen wie:

SPS-Steuerungssysteme
Fernüberwachung
Datenprotokollierung
Vorausschauende Instandhaltung
Echtzeitdiagnose
SCADA-Integration
Intelligente Sensoren können Folgendes überwachen:

Durchflussraten
Druckschwankungen
Temperaturstabilität
Gasreinheit
Ventilleistung
Vorausschauende Wartungsalgorithmen tragen zur Reduzierung von Ausfallzeiten bei, indem sie den Verschleiß von Komponenten erkennen, bevor es zu Ausfällen kommt.

Die Digitalisierung verbessert zudem die Rückverfolgbarkeit und Prozessoptimierung in Halbleiterfabriken und Beschichtungsanlagen.

CVD-Gasversorgung für fortschrittliche Halbleiteranwendungen
Fortschrittliche Logik- und Speicherbauelemente
Da die Chipgeometrien immer weiter schrumpfen, wird die Präzision der Vorläuferzufuhr immer entscheidender. Fortschrittliche Knoten erfordern:

Schichtgleichmäßigkeit im atomaren Maßstab
Extrem stabile Vorläuferimpulse
Schnelle Schaltleistung
Ultrareine Zufuhrumgebungen
ALD- und Niederdruck-CVD-Systeme sind in hohem Maße auf äußerst reaktionsschnelle Komponenten zur Gaszufuhr angewiesen.

Herstellung von Verbindungshalbleitern
Bei der Produktion von Galliumnitrid (GaN), Siliziumkarbid (SiC) und III-V-Halbleitern kommen häufig hochspezialisierte Vorläufer zum Einsatz, die strenge Anforderungen an das Wärmemanagement stellen.

Gasversorgungssysteme für Verbindungshalbleiter müssen folgende Anforderungen erfüllen:

Höhere Betriebstemperaturen
Korrosive Chemikalien
Komplexe Vorläufermischungen
Verstärkte Sicherheitsprotokolle
Halbleiterverpackung
Fortschrittliche Verpackungstechnologien wie TSV, Fan-Out-Verpackung und Wafer-Level-Verpackung erfordern ebenfalls ausgefeilte Abscheidungsverfahren, die durch eine zuverlässige Vorläuferzufuhr unterstützt werden.

Anwendungen in der industriellen Beschichtungsindustrie
Über die Halbleiterfertigung hinaus finden CVD-Vorläuferzufuhrsysteme breite Anwendung in der industriellen Beschichtung.

Werkzeugbeschichtungen
Titan-Nitrid- (TiN) und diamantähnliche Kohlenstoff- (DLC) Beschichtungen verbessern:

Verschleißfestigkeit
Oberflächenhärte
Korrosionsbeständigkeit
Lebensdauer der Werkzeuge
Eine stabile Vorläuferzufuhr gewährleistet eine gleichbleibende Beschichtungsqualität über große Produktionschargen hinweg.

Optische Beschichtungen
CVD-Beschichtungen werden eingesetzt für:

Antireflexschichten
Infrarotoptik
Displaytechnologien
Präzisionslinsen
Eine gleichmäßige Verteilung der Vorläufer ist für die optische Leistung unerlässlich.

Komponenten für die Luft- und Raumfahrt sowie die Automobilindustrie
Schützende Keramik- und Wärmebarrierebeschichtungen tragen dazu bei, die Haltbarkeit unter extremen Betriebsbedingungen zu verbessern.

Diese Anwendungen erfordern robuste Hochtemperatur-Gasversorgungssysteme, die für den kontinuierlichen industriellen Betrieb ausgelegt sind.

Materialauswahl für Gasversorgungssysteme
Die Materialverträglichkeit ist bei der Auslegung der Vorläuferzufuhr von entscheidender Bedeutung. Zu den gängigen Materialien gehören:

Edelstahl 316L
Weit verbreitet aufgrund seiner:

Korrosionsbeständigkeit
Schweißbarkeit
UHP-Kompatibilität
Hastelloy
Geeignet für stark korrosive Chemikalien und aggressive Umgebungen.

Nickellegierungen
Werden in speziellen Hochtemperaturanwendungen eingesetzt.

Fluorpolymer-Komponenten
Werden manchmal in Niederdruckumgebungen oder in Umgebungen mit hochreaktiven Chemikalien eingesetzt.

Eine ungeeignete Materialauswahl kann zu Korrosion, Verunreinigungen und katastrophalen Systemausfällen führen.

Neue Trends in der CVD-Gasversorgungstechnologie
Verstärkter Einsatz von ALD
Die Atomlagenabscheidung (Atomic Layer Deposition) erfordert eine äußerst präzise Pulsierung der Vorläufer und eine schnelle Ventilbetätigung.

Nachhaltige Fertigung
Hersteller suchen nach Systemen, die Folgendes reduzieren:

Gasverschwendung
Energieverbrauch
Chemikalienemissionen
KI-gestützte Prozessoptimierung
Künstliche Intelligenz wird zunehmend zur Optimierung der Gasflussstabilität und zur vorausschauenden Wartung eingesetzt.

Modulare Gasversorgungsplattformen
Modulare Systemarchitekturen vereinfachen:

Wartung
Skalierbarkeit
Prozessoptimierungen
Geräteintegration
Verbesserte Einhaltung von Sicherheitsvorschriften
Die weltweite Expansion der Halbleiterindustrie führt weltweit zu strengeren Sicherheits- und Umweltstandards.

Zukunftsaussichten
Die Zukunft der CVD-Gasvorläufer-Zufuhrsysteme wird durch kontinuierliche Fortschritte in der Halbleitertechnologie, der Materialwissenschaft und der industriellen Automatisierung geprägt sein. Aufkommende Technologien wie KI-Chips, Quantencomputing, fortschrittliche Displays, Elektrofahrzeuge und Systeme für erneuerbare Energien werden die Nachfrage nach hochzuverlässigen Dünnschichtabscheidungsverfahren weiter steigern.

Gasversorgungssysteme werden sich weiter in Richtung folgender Ziele entwickeln:

Höhere Reinheitsstandards
Stärkere Automatisierung
Intelligentere Diagnostik
Verbesserte Nachhaltigkeit
Verbesserte chemische Verträglichkeit
Miniaturisierte Hochleistungskomponenten
Hersteller, die in der Lage sind, vollständig integrierte, ultrareine und intelligente Gasversorgungslösungen anzubieten, werden eine entscheidende Rolle bei der nächsten Generation der Halbleiter- und fortschrittlichen Beschichtungsfertigung spielen.

Hersteller von VMB-Ventilverteilerboxen in China
Hersteller von VMB-Ventilverteilerboxen in China
Fazit
CVD-Gasvorläufer-Zufuhrsysteme bilden die Grundlage der modernen Halbleiterfertigung und fortschrittlicher Beschichtungstechnologien. Diese Systeme müssen unter immer anspruchsvolleren Prozessbedingungen außergewöhnliche Präzision, Reinheit, Sicherheit und Zuverlässigkeit gewährleisten.

Von Gasschränken und Verdampfern bis hin zu Massendurchflussreglern und intelligenten Automatisierungsplattformen trägt jede Komponente direkt zur Prozessstabilität und zur Qualität des Endprodukts bei. Da die Industrie weiterhin auf kleinere Halbleiterknoten, fortschrittlichere Materialien und eine höhere Produktionseffizienz hinarbeitet, wird die Bedeutung ausgefeilter Gasversorgungslösungen weiter zunehmen.

Durch die Kombination von Ultrahochreinheitstechnik, fortschrittlicher Automatisierung, robusten Sicherheitssystemen und intelligenter Prozesssteuerung ebnen moderne CVD-Gasvorläufer-Zufuhrlösungen den Weg für die Zukunft der Halbleiterfertigung und für Innovationen im Bereich der industriellen Beschichtung.
