Anlage zur gleichzeitigen und effizienten Abscheidung von SOx, NOx, VOCs und Schwermetallen bei der Aufbereitung komplexer industrieller Abgase

{{{sourceTextContent.subTitle}}}

Anlage zur gleichzeitigen und effizienten Abscheidung von SOx, NOx, VOCs und Schwermetallen bei der Aufbereitung komplexer industrieller Abgase

{{{sourceTextContent.description}}}

Industrielle Abgase aus Bereichen wie der Stahlsinterung und der Glasherstellung stellen eine der größten Herausforderungen im Bereich der Luftreinhaltung dar. Sie zeichnen sich durch hohe Staubbelastungen, erhebliche Temperaturschwankungen und das Vorhandensein komplexer chemischer Gemische aus – darunter Schwefeloxide (SOx), Stickoxide (NOx), flüchtige organische Verbindungen (VOC) und Schwermetalle (Hg, As) – übersteigen diese Emissionen die Leistungsfähigkeit herkömmlicher, auf einzelne Schadstoffe ausgerichteter Behandlungsanlagen. Herkömmliche Verfahren leiden häufig unter prozessbezogenen Wechselwirkungen, wie beispielsweise der Katalysatorvergiftung durch Arsen oder der kompetitiven Adsorption von Quecksilber. Dieser Artikel untersucht die technischen Prinzipien hinter einer neuartigen integrierten Vorrichtung, die für die synergistische Entfernung konzipiert wurde. Wir schlagen eine mehrstufige, multifunktionale Reaktorarchitektur vor, die räumliche Temperaturzonierung, fortschrittliche katalytische Filtration und optimierte Sorbentieneinspritzung nutzt, um eine hocheffiziente gemeinsame Abgasreinigung zu erreichen und gleichzeitig Interferenzmechanismen zu mindern.

1. Die Herausforderung durch nicht-ideale Abgase
Das Paradigma der Luftreinhaltung hat sich von „End-of-Pipe“-Lösungen für einzelne Schadstoffe hin zu integrierten, synergistischen Ansätzen verschoben. Dieser Wandel ist in Branchen wie der Eisenerz-Sinterung (einem primären Schritt bei der Stahlherstellung) und bei Glasschmelzöfen von entscheidender Bedeutung. Bei diesen Prozessen entstehen Abgase, deren Behandlung aufgrund von drei Hauptmerkmalen grundsätzlich schwierig ist:

Hohe chemische Komplexität: Der Gasstrom enthält SOx (typischerweise 300–2000 mg/Nm³), NOx (200–800 mg/Nm³), VOCs (einschließlich Dioxine und Furane) sowie Schwermetalle (Hg⁰, Hg²⁺ und As₂O₃-Dämpfe) gleichzeitig.

Prozessinterferenzen: Die herkömmliche selektive katalytische Reduktion (SCR) für NOx wird durch Arsen (As) vergiftet und durch hohe SO₂-Konzentrationen deaktiviert. Umgekehrt entstehen bei der nassen Abgasentschwefelung gefährliche Gipsabfälle, die mit auslaugbaren Schwermetallen kontaminiert sind, und flüchtiges Hg⁰ kann nicht effektiv abgeschieden werden.

Temperatur- und Partikelvariabilität: Sintergase schwanken zwischen 80 °C und 180 °C, während Glasofengase 350 °C überschreiten können, was die Auswahl eines einzigen Katalysatorbetts erschwert.

Um diese Probleme zu lösen, ist eine neue Klasse von Anlagen erforderlich – oft als Systeme zur „integrierten Mehrschadstoffkontrolle“ bezeichnet. Diese Anlagen reihen nicht lediglich bestehende Technologien aneinander, sondern nutzen aktiv die chemischen Wechselwirkungen zwischen den Schadstoffen, um die Abscheideleistung zu verbessern und gleichzeitig gegensätzliche Effekte zu neutralisieren.

2. Konstruktionsphilosophie: Räumliche Zoneneinteilung und Reaktionstechnik
Die vorgeschlagene Anlagenarchitektur ist ein vertikaler oder horizontaler mehrstufiger Festbettreaktor, der Wärmerückgewinnung, Trockensorptionsmittel-Einspritzung und katalytische Filtration in einem einzigen Gehäuse vereint. Die Konstruktionsphilosophie stützt sich auf drei Säulen:

Thermisches Stufenmanagement: Anordnung der Prozessstufen entsprechend den optimalen Temperaturfenstern für spezifische Reaktionen (z. B. Quecksilberoxidation, SCR, VOC-Oxidation).

Materialresilienz: Einsatz von katalytischen Materialien, die gegen Schwefel- und Arsenvergiftung resistent sind, wie z. B. Vanadium-Wolfram-Titan-Formulierungen (V₂O₅-WO₃/TiO₂), die mit Anti-Vergiftungs-Promotoren (z. B. SiO₂ oder Seltenerdmetallen) dotiert sind.

Synergistische Adsorption: Einsatz eines zirkulierenden Wirbelbetts oder Festbetts aus Adsorptionsmitteln mit großer Oberfläche (Aktivkohle, Sorptionsmittel auf Kalkbasis), die Schwermetalle binden und als Opferschicht zum Schutz nachgeschalteter Katalysatoren dienen.

2.1 Stufe 1: Vorkonditionierung und Schwermetallabscheidung (Temperaturbereich: 150–200 °C)
Die erste Stufe zielt auf die Entfernung von Partikeln, Arsen (As) und die Oxidation von elementarem Quecksilber (Hg⁰) ab. Arsen, das als As₂O₃-Dampf in der Gasphase vorliegt, ist ein starkes Neurotoxin und ein schwerwiegendes Gift für Edelmetall- und Vanadium-basierte Katalysatoren. Gelangt es bis zum SCR-Katalysator, verursacht es eine irreversible Deaktivierung, indem es aktive Säurestellen blockiert.

Mechanismus: Vor der primären katalytischen Einheit wird ein zirkulierender Wirbelschichtabsorber (CFBA) oder ein Downer-Reaktor eingesetzt. In dieser Zone wird ein feines Pulver aus Kalkhydrat (Ca(OH)₂) oder Aktivkohle eingespritzt. Die große Oberfläche des Sorptionsmittels bindet As₂O₃ durch Chemisorption. Gleichzeitig werden halogenierte Verbindungen (z. B. NH₄Cl oder CaBr₂) miteingespritzt, um die Oxidation von elementarem Quecksilber (Hg⁰) zu Quecksilberchlorid (HgCl₂) zu fördern. Oxidiertes Quecksilber wird leichter an Partikeln oder an der Oberfläche des Sorptionsmittels adsorbiert.

Beseitigung von Störsubstanzen: Durch die Entfernung von Arsen und eines erheblichen Anteils an HCl/HF in dieser Stufe verhindert das System eine Vergiftung des nachgeschalteten DeNOx-/VOC-Katalysators. Diese „Opfer-Sorptionsschicht“ ist entscheidend für die Aufrechterhaltung der langfristigen Aktivität der teureren katalytischen Komponenten.

2.2 Stufe 2: Integrierte katalytische Filtration (Temperaturbereich: 220–350 °C)
Das Herzstück der Anlage ist ein katalytischer Keramikfilter (oder katalytischer Schlauchfilter). Diese Einheit kombiniert die Partikelentfernung (Filtration) mit der katalytischen Umwandlung (DeNOx und VOC-Oxidation) in einem einzigen Prozess.

Aufbau der Anlage: Der Filter besteht aus keramischen Kerzenfiltern oder Gewebesäcken, die mit einem Katalysator beschichtet bzw. imprägniert sind. Die Zusammensetzung des Katalysators ist entscheidend. Für Abgase, die sowohl SO₂ als auch NOx enthalten, ist ein Katalysator auf Vanadiumbasis (V₂O₅-WO₃/TiO₂) der Industriestandard, allerdings mit Modifikationen.

Umwandlung von SO₂ zu SO₃: Ein wesentliches Störproblem bei herkömmlichen SCR-Systemen ist die unerwünschte Oxidation von SO₂ zu SO₃. SO₃ reagiert mit NH₃ (dem Reduktionsmittel für NOx) unter Bildung von Ammoniumbisulfat (ABS), einer klebrigen, korrosiven Ablagerung, die den Katalysator und nachgeschaltete Anlagen verstopft.

Lösung: Um dies zu mindern, wird der Katalysator mit einer geringen Vanadiumdichte und einer hohen Wolframbeladung ausgelegt. WO₃ unterdrückt die Oxidation von SO₂, während gleichzeitig eine hohe Aktivität für die NOx-Reduktion erhalten bleibt. Zudem ist die Katalysatorschicht so konzipiert, dass sie eine Doppelfunktion erfüllt:

DeNOx: NOx wird unter Verwendung von NH₃ zu N₂ reduziert (4NO + 4NH₃ + O₂ → 4N₂ + 6H₂O).

VOC-Oxidation: Gleichzeitig werden VOCs, einschließlich Dioxine, zu CO₂ und H₂O oxidiert. Die hohe Betriebstemperatur (220–350 °C) begünstigt diese tiefgehende Oxidation.

Störungsbehebung: Der Filterkuchen (Staubschicht), der sich auf der Oberfläche der Katalysatorfilter ansammelt, wirkt als sekundäres Adsorptionsmittel. Diese Staubschicht absorbiert Schwermetalldämpfe, die aus Stufe 1 entwichen sind, und verhindert so, dass sie die katalytischen aktiven Stellen erreichen. Durch regelmäßige Impulsstrahlreinigung wird dieser Staub entfernt, wodurch die Anreicherung von Schwermetallen verhindert wird, die langfristig zu einer Katalysatorvergiftung führen könnte.

2.3 Stufe 3: Fortgeschrittene Oxidation und abschließende Reinigung
Bei industriellen Abgasen mit hoher anfänglicher VOC-Belastung oder schwer abbaubaren Quecksilberverbindungen wird eine tertiäre Stufe eingeführt. In dieser Stufe kommt nichtthermisches Plasma (NTP) oder ein Niedertemperatur-Oxidationskatalysator zum Einsatz.

Nichtthermisches Plasma: NTP erzeugt bei Umgebungstemperatur hochreaktive Radikale (O, OH, O₃). Diese Radikale oxidieren restliche VOCs und wandeln verbleibendes Hg⁰ in HgO oder HgCl₂ um.

Behebung von Interferenzen: Das Vorhandensein von SO₂ hemmt in der Regel Plasmasysteme, da es Radikale verbraucht. Um dem entgegenzuwirken, ist das System so ausgelegt, dass das NTP nach der Entschwefelung und der primären katalytischen Stufe eingesetzt wird, wodurch sichergestellt wird, dass das in die Plasmazone eintretende Gas einen geringen SO₂-Gehalt aufweist.

3. Lösung zentraler Störmechanismen
Das Haupthindernis bei der Mehrstoffbehandlung ist nicht die Entfernung einzelner Komponenten, sondern die negativen Wechselwirkungen zwischen den Abbauprozessen. Die vorgeschlagene integrierte Vorrichtung befasst sich mit drei kritischen Störmechanismen:

3.1 Katalysatorvergiftung durch Arsen und Schwermetalle
Wie bereits erwähnt, sind Arsen (As) und Blei (Pb) für V₂O₅-WO₃/TiO₂-Katalysatoren fatal.

Konstruktive Maßnahme: Das System nutzt eine mehrschichtige Katalysatorarchitektur. Die oberste Schicht (dem Gas zugewandt) besteht aus einem nichtkatalytischen, hochporösen Substrat, das als Opferfalle für Schwermetalle dient. Dringen Arsendämpfe hierdurch, reagieren sie mit dem kalziumreichen Staubkuchen. Die darunterliegende aktive Katalysatorschicht wird durch eine Washcoat-Schicht geschützt, die die Porengröße begrenzt und so Arsenpartikel, die stromaufwärts nicht kondensiert sind, physikalisch ausschließt.

3.2 Konkurrenz zwischen DeNOx und der VOC-Oxidation
In einem einzigen Katalysatorbett können hohe VOC-Konzentrationen mit NH₃ um die aktiven Stellen am Katalysator konkurrieren, was die DeNOx-Effizienz verringert.

Konstruktive Maßnahme: Der katalytische Filter ist in zwei Zonen unterteilt:

Zone A (Oxidationszone): Im oberen Abschnitt des Filters kommt ein Katalysator mit höherem Oxidationspotenzial (z. B. Mn-Ce/TiO₂) zum Einsatz, um schwere VOCs bevorzugt zu verbrennen. Diese exotherme Reaktion erhöht die Gastemperatur leicht und verbessert so die nachgeschaltete DeNOx-Kinetik.

Zone B (SCR-Zone): Im unteren Abschnitt kommt ein für die selektive Reduktion optimierter Standardkatalysator aus V₂O₅-WO₃/TiO₂ zum Einsatz, der ein geringeres Oxidationspotenzial aufweist, um die NH₃-Oxidation (eine Nebenreaktion, bei der Reagenz verschwendet wird) zu minimieren.

3.3 Bildung von Ammoniumbisulfat (ABS)
Die Reaktion von NH₃ mit SO₃ bildet ABS, das zwischen 150 °C und 230 °C kondensiert und Filter sowie Katalysatoren verstopft.

Konstruktive Maßnahme: Die Anlage regelt die Temperatur präzise. Der Reaktor wird streng oberhalb des Taupunkts von ABS (typischerweise > 260 °C) betrieben, oder bei Betrieb mit geringer Auslastung wird ein Bypass genutzt, um die Temperatur aufrechtzuerhalten. Darüber hinaus minimiert die Katalysatorformulierung mit niedrigem V₂O₅-Anteil die SO₃-Bildung und reduziert so den für die ABS-Bildung erforderlichen Vorläufer.

4. Fallstudie: Integration in eine Stahlsinteranlage
Um die Wirksamkeit zu veranschaulichen, betrachten wir eine 400 m² große Sinteranlage, die 1,2 Millionen Nm³/h Abgas erzeugt.

Ausgangssituation: Das Gas tritt mit einer Temperatur von 120 °C und einem Gehalt von 600 mg/Nm³ SO₂, 400 mg/Nm³ NOx, hohen Dioxinwerten (VOCs) sowie 50 µg/Nm³ Hg ein.

Herkömmliche Anlage: Hierfür wären ein Elektrofilter (ESP), ein Nasswäscher für SO₂ sowie eine separate SCR-Anlage mit Nacherwärmung (kostspielig) erforderlich, dazu ein Kohlenstoff-Einspritzsystem für Quecksilber. Diese Anlage weist einen hohen Wasserverbrauch, gefährliche Abfälle (kontaminierter Gips) und hohe Energiekosten auf.

Vorgeschlagene integrierte Anlage:

Stufe 1 (CFBA): Es wird Kalk-Sorptionsmittel mit bromierter Aktivkohle eingespritzt. Entfernung von 95 % des SO₂, 90 % des As und 80 % des Hg⁰ durch Oxidation/Adsorption. Die Gastemperatur sinkt auf 100 °C, wird jedoch über einen Wärmetauscher wieder auf 240 °C erwärmt.

Stufe 2 (katalytischer Filter): Die Staubbelastung wird auf <5 mg/Nm³ reduziert. NH₃ wird eingespritzt. Der katalytische Filter arbeitet bei 240–260 °C. Der DeNOx-Wirkungsgrad erreicht 90 %. Dioxine werden mit einem Wirkungsgrad von >95 % zerstört. Restquecksilber wird im Filterkuchen gebunden, wodurch eine Gesamt-Quecksilberentfernung von >95 % erreicht wird.

Ergebnis: Die einzelne Anlage ersetzt vier separate Prozessschritte, reduziert den Platzbedarf um 60 %, macht eine Abwasserbehandlung überflüssig und konsolidiert gefährliche Abfälle (Flugasche mit gebundenen Metallen) zu einem einzigen, handhabbaren festen Rückstand.

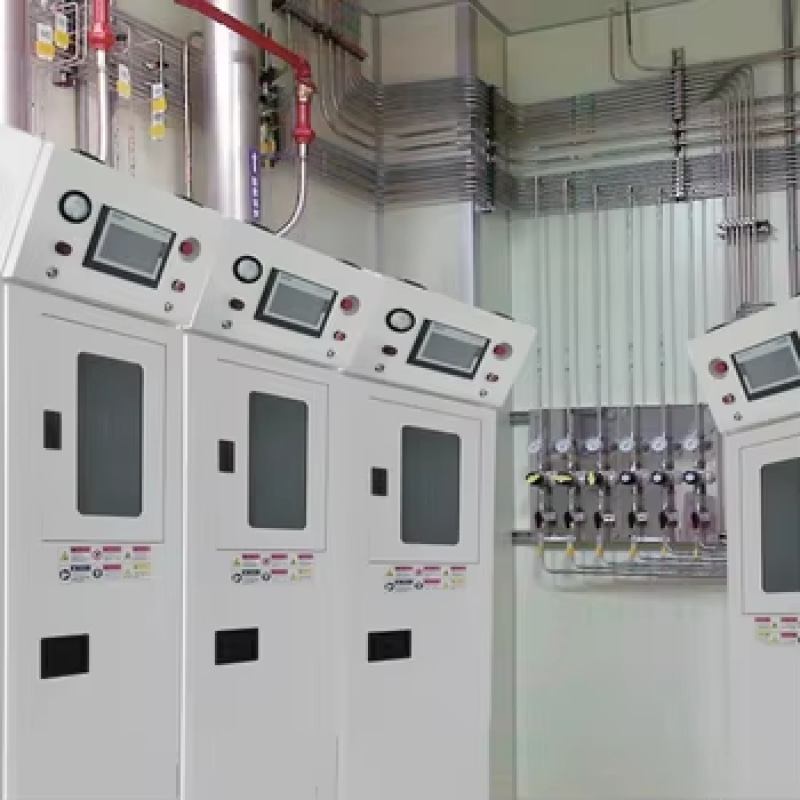

Chemikalienzufuhrmodul (CDM) und Chemikalienzufuhrsystem (CDS)
Chemikalienzufuhrmodul (CDM) und Chemikalienzufuhrsystem (CDS)
5. Schlussfolgerung
Die Konzeption einer Anlage zur synergistischen Entfernung mehrerer Schadstoffe aus komplexen industriellen Abgasen erfordert einen Paradigmenwechsel von der sequenziellen Behandlung hin zur integrierten Prozessintensivierung. Die praktikabelste Architektur ist ein räumlich in Zonen unterteilter Reaktor, der die Injektion von Trockensorptionsmitteln für SOx und Schwermetalle in großen Mengen mit einem anschließend angeordneten katalytischen Filter mit Doppelfunktion zur gleichzeitigen NOx-Reduktion und VOC-Oxidation kombiniert.

Der Schlüssel zum Erfolg liegt in der Materialauslegung und im Wärmemanagement zur Minderung von Wechselwirkungen:

Eine Vergiftung durch Arsen und Schwermetalle wird durch Opfersorbentenschichten und schützende Katalysator-Waschbeschichtungen verhindert.

Die Katalysatorkonkurrenz zwischen VOCs und NOx wird durch physikalische Zoneneinteilung (Oxidationsschicht gefolgt von einer SCR-Schicht) gelöst.

Eine Verschmutzung durch Ammoniumbisulfat wird durch die Optimierung der Katalysatorchemie (niedriger V₂O₅-Gehalt, hoher WO₃-Gehalt) und die strenge Temperaturregelung oberhalb des ABS-Taupunkts verhindert.

Da die Emissionsstandards weltweit auf Werte nahe Null verschärft werden, ist der Einsatz solcher integrierter Vorrichtungen für Branchen wie die Stahlsinterung und die Glasherstellung nicht nur eine Option, sondern eine wirtschaftliche und ökologische Notwendigkeit. Zukünftige Entwicklungen werden sich auf die Verbesserung der Aktivität der Katalysatoren bei niedrigen Temperaturen (150–200 °C) konzentrieren, um Nachheizkosten zu vermeiden, sowie auf die Integration digitaler Zwillinge für das Echtzeit-Giftmanagement, wodurch das synergetische Zusammenspiel bei der Reduzierung mehrerer Schadstoffe weiter optimiert wird.
