GC Vollautomatischer Gastransportschrank für die Zufuhr von ultrahochreinen Halbleitergasen

{{{sourceTextContent.subTitle}}}

GC Vollautomatischer Gastransportschrank für die Zufuhr von ultrahochreinen Halbleitergasen

{{{sourceTextContent.description}}}

In der modernen Halbleiterfertigung sind die Genauigkeit der Gasversorgung, die Sicherheit und die Reinheitskontrolle entscheidende Faktoren, die sich direkt auf die Waferqualität, die Prozessstabilität und die Produktionseffizienz auswirken. Da sich Halbleiterprozesse zunehmend in Richtung kleinerer Knoten und komplexerer Strukturen entwickeln, können herkömmliche manuelle Methoden der Gasversorgung die strengen Anforderungen moderner Fertigungsanlagen nicht mehr erfüllen. Halbleiterfabriken benötigen äußerst zuverlässige Gasmanagementlösungen, die Spezialgase mit ultrahoher Reinheit, präziser Druckregelung und kontinuierlicher Überwachung bereitstellen können.

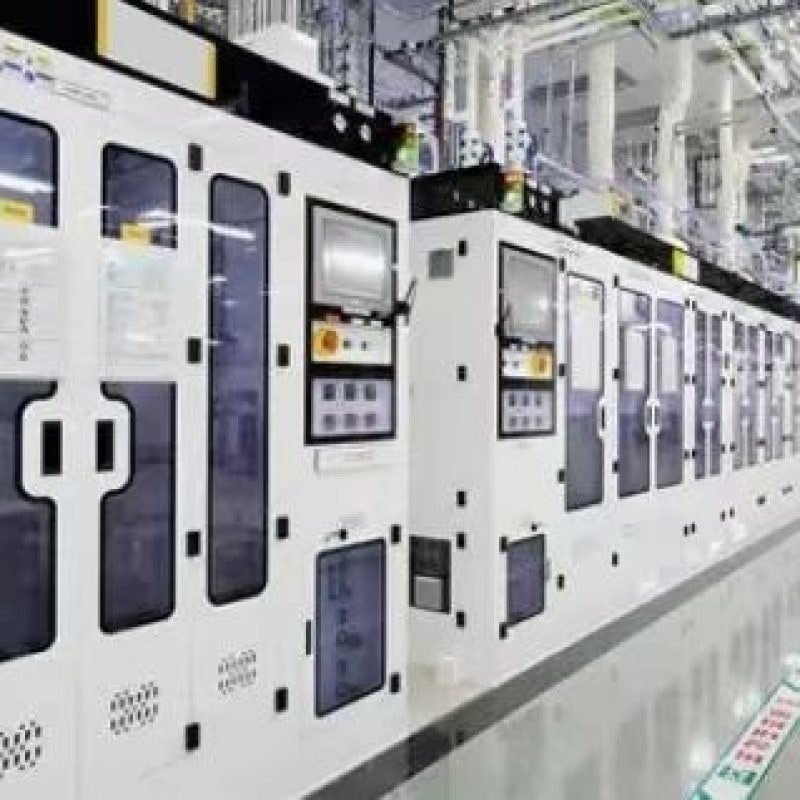

Ein vollautomatischer GC-Gastransportschrank ist ein fortschrittliches Gasversorgungssystem, das für den sicheren Transport, die Verteilung und die Steuerung hochreiner Prozessgase in der Halbleiterfertigung entwickelt wurde. Ausgestattet mit automatischen Umschaltfunktionen, SPS-Steuerung, fortschrittlichen Sensoren und hochreinen Komponenten bietet dieses System eine Komplettlösung für Halbleiter-Gasversorgungsanwendungen wie chemische Gasphasenabscheidung (CVD), Atomlagenabscheidung (ALD), Ätzen, Ionenimplantation und andere kritische Prozesse.

Dieser Artikel erläutert den Aufbau, die Funktionsprinzipien, die Vorteile, die Anwendungsbereiche und die wichtigsten Überlegungen bei der Auswahl eines vollautomatischen Gastransportschranks für ultrahochreine Halbleiter-Gasversorgungssysteme.

Modul zur Zuführung flüssiger Chemikalien und Chemikalienzufuhrsystem
Modul zur Zuführung flüssiger Chemikalien und Chemikalienzufuhrsystem
Was ist ein vollautomatischer GC-Gastransportschrank?
Ein vollautomatischer GC-Gasversorgungsschrank ist ein intelligentes Gasmanagementsystem, das dafür ausgelegt ist, Spezialgase unter streng kontrollierten Bedingungen von Gasflaschen oder Großgasquellen zu Halbleiterbearbeitungsanlagen zu transportieren.

Der Schrank vereint mehrere Funktionen, darunter:

Verteilung hochreiner Gase
Automatische Umschaltung der Gasquelle
Druckregelung
Gasdurchflussregelung
Leckageerkennung
Sicherheitsverriegelung
Fernüberwachung
Automatisiertes Betriebsmanagement
Im Gegensatz zu herkömmlichen manuellen Gasschränken minimieren vollautomatische Gastransportschränke den menschlichen Eingriff und verbessern die Systemzuverlässigkeit durch automatisierte Steuerungstechnik.

In Halbleiterfertigungsumgebungen erfordern Gase wie Silan (SiH₄), Ammoniak (NH₃), Stickstofftrifluorid (NF₃), Chlorwasserstoff (HCl), Wolframhexafluorid (WF₆) und andere Spezialgase eine äußerst präzise Handhabung, da bereits geringste Verunreinigungen die Leistung von Halbleiterbauelementen negativ beeinflussen können.

Der automatische GC-Gasversorgungsschrank gewährleistet, dass diese Gase sicher und gleichmäßig zugeführt werden, wobei ultrahohe Reinheitsstandards eingehalten werden.

Bedeutung der ultrahochreinen Gasversorgung in der Halbleiterfertigung
Halbleiterfertigungsprozesse erfordern Gase mit extrem niedrigen Verunreinigungsgraden. Jegliche Feuchtigkeit, Partikel, Sauerstoff oder metallische Verunreinigungen, die in den Prozessgasstrom gelangen, können Defekte verursachen, die Ausbeute verringern und teure Produktionsanlagen beschädigen.

Gassysteme für ultrahochreine Gase müssen mehrere kritische Parameter kontrollieren:

1. Kontrolle der Gasreinheit
Die inneren Komponenten des Gasschranks müssen verhindern, dass Verunreinigungen in den Gasstrom gelangen. Materialien wie elektropolierter Edelstahl 316L werden häufig verwendet, da sie eine ausgezeichnete Korrosionsbeständigkeit und eine geringe Partikelbildung aufweisen.

Hochwertige Gasversorgungssysteme zeichnen sich typischerweise durch folgende Merkmale aus:

Rohrleitungen mit geringer Oberflächenrauheit
Orbitalschweißte Edelstahlrohrleitungen
Hochleistungs-Membranventile
Dichtungssysteme mit Metalldichtungen
Anschlüsse mit extrem geringer Leckage
Diese Merkmale tragen dazu bei, die Gasreinheit auf Halbleiter-Niveau aufrechtzuerhalten.

2. Druckstabilität
Viele Halbleiterprozesse unterliegen strengen Druckanforderungen. Schwankungen des Gasdrucks können die Abscheidungsdicke, die Gleichmäßigkeit der Ätzung und die Wiederholbarkeit des Prozesses beeinträchtigen.

Vollautomatische Gastransportschränke verwenden Präzisionsdruckregler und Sensoren, um einen stabilen Ausgangsdruck aufrechtzuerhalten und gleichbleibende Prozessbedingungen zu gewährleisten.

3. Sicherheitsmanagement
Viele Halbleitergase sind giftig, korrosiv, brennbar oder reaktiv. Ein Gasversorgungsschrank bietet eine kontrollierte Umgebung, in der Gasumschlagvorgänge sicher überwacht und gesteuert werden können.

Zu den Sicherheitsfunktionen können gehören:

Gasleckerkennung
Notabsperrventile
Automatische Belüftungssteuerung
Alarme bei Druckabweichungen
Sicherheitsverriegelungssysteme
Hauptkomponenten eines vollautomatischen Gastransportschranks
Ein vollautomatischer Gastransportschrank von GC besteht aus mehreren kritischen Modulen, die zusammenarbeiten, um eine zuverlässige Gasversorgung zu gewährleisten.

1. Gasversorgungsmodul
Das Gasversorgungsmodul verbindet die Gasquelle mit dem Schranksystem. Je nach Anwendung kann die Gasquelle Folgendes umfassen:

Hochdruckflaschen
Flaschenbündel
Gasversorgungssysteme für Großmengen
Gasreinigungsanlagen
Das Versorgungsmodul ist mit hochreinen Schläuchen und Ventilen ausgestattet, um eine Verunreinigung während des Gastransports zu verhindern.

2. Automatisches Umschaltsystem
Eine der wichtigsten Funktionen eines vollautomatischen Gastransportschranks ist die automatische Umschaltung der Gasquelle.

Bei herkömmlichen Systemen müssen Bediener leere Flaschen manuell austauschen. Dies birgt Risiken wie:

Produktionsunterbrechungen
Menschliche Bedienungsfehler
Mögliche Gasexposition
Druckinstabilität
Automatische Umschaltsysteme überwachen kontinuierlich den Gasdruck und schalten bei Bedarf automatisch von einer leeren auf eine volle Flasche um.

Zu den Vorteilen zählen:

Unterbrechungsfreier Produktionsbetrieb
Geringere Arbeitsbelastung für das Bedienpersonal
Erhöhte Sicherheit
Höhere Anlagenverfügbarkeit
3. Druckregelsystem
Der Druckregelungsbereich regelt das einströmende Hochdruckgas auf einen stabilen Ausgangsdruck, der für Halbleiteranlagen geeignet ist.

Zu den typischen Komponenten gehören:

Hochreine Druckregler
Druckmessumformer
Überdruckventile
Pneumatikventile
Kontrollsensoren
Fortschrittliche Systeme können durch Regelungstechnik mit geschlossenem Regelkreis eine präzise Drucksteuerung erreichen.

4. Gasdurchflussüberwachungssystem
Eine genaue Gasdurchflussregelung ist für die Konsistenz des Halbleiterprozesses unerlässlich.

Der Schrank kann folgende Komponenten integrieren:

Massendurchflussregler (MFCs)
Durchflusssensoren
Digitale Drucküberwachung
Automatisierte Rückkopplungssysteme
Die Echtzeitüberwachung ermöglicht es dem Bedienpersonal, abnormale Zustände zu erkennen, bevor sie die Produktion beeinträchtigen.

5. SPS-Steuerungssystem
Das intelligente Steuerungssystem bildet das Herzstück eines vollautomatischen Gastransportschranks.

Eine SPS-basierte Steuerungsplattform ermöglicht:

Automatischen Betrieb
Datenprotokollierung
Alarmmanagement
Fernkommunikation
Überwachung des Gerätestatus
Moderne Halbleiterfabriken verbinden Gasschränke häufig über Kommunikationsprotokolle wie die folgenden mit Fabrikautomationssystemen:

Ethernet/IP
RS485
SECS/GEM
Dies ermöglicht eine zentralisierte Überwachung und ein verbessertes Produktionsmanagement.

Funktionsprinzip eines vollautomatischen GC-Gasversorgungsschranks
Der Betriebsablauf eines vollautomatischen Gasversorgungsschranks umfasst im Allgemeinen mehrere Schritte.

Schritt 1: Anschluss der Gasquelle
Hochdruck-Halbleitergasflaschen werden über hochreine Armaturen und Rohrleitungen an den Schrank angeschlossen.

Vor der Inbetriebnahme führt das System Sicherheitsprüfungen durch, um Folgendes zu überprüfen:

Korrekter Anschluss
Korrekter Ventilstatus
Keine Leckagen
Schritt 2: Gas-Spülvorgang
Vor der Zufuhr von Prozessgas führt das System Spülvorgänge mit Inertgasen wie Stickstoff durch.

Der Spülvorgang entfernt:

Luft
Feuchtigkeit
Verbleibende Verunreinigungen
Dieser Schritt stellt sicher, dass der Gasversorgungsweg den Reinheitsanforderungen für Halbleiter entspricht.

Schritt 3: Druckreduzierung und -regelung
Das einströmende Hochdruckgas durchläuft Druckregelkomponenten, wo es auf den erforderlichen Betriebsdruck reduziert wird.

Sensoren überwachen kontinuierlich:

Eingangsdruck
Ausgangsdruck
Systemstatus
Das Steuerungssystem passt die Betriebsparameter automatisch an.

Schritt 4: Automatische Gaszufuhr
Nach der Druckstabilisierung wird das Gas an die Halbleiter-Prozessanlagen weitergeleitet.

Das SPS-System überwacht kontinuierlich:

Gasdruck
Durchflussbedingungen
Ventilbetrieb
Sicherheitssignale
Treten außergewöhnliche Zustände auf, kann das System automatisch abschalten oder Sicherheitsmaßnahmen auslösen.

Vorteile vollautomatischer Gastransportschränke
1. Verbesserte Prozesszuverlässigkeit
Die automatische Steuerung reduziert menschliche Fehler und sorgt für stabile Bedingungen bei der Gasversorgung.

Dies verbessert:

die Konsistenz der Waferproduktion
die Wiederholbarkeit der Prozesse
die Anlagenverfügbarkeit
2. Erhöhte Sicherheit
Halbleitergase können erhebliche Sicherheitsrisiken darstellen. Automatisierte Schränke bieten mehrstufigen Schutz durch:

Leckageerkennung
Automatische Absperrung
Alarmsysteme
Fernüberwachung
Bediener können die Gassysteme verwalten, ohne häufig direkt damit in Kontakt zu kommen.

3. Geringere Betriebskosten
Obwohl vollautomatische Gasschränke höhere Anfangsinvestitionen erfordern, senken sie die langfristigen Betriebskosten durch:

Reduzierung des manuellen Arbeitsaufwands
Minimierung von Produktionsausfällen
Verbesserung der Gasausnutzungseffizienz
Reduzierung des Wartungsaufwands
4. Bessere Kompatibilität mit Smart Factories
Die moderne Halbleiterfertigung entwickelt sich in Richtung einer Automatisierung nach dem Konzept von Industrie 4.0.

Vollautomatische Gastransportschränke unterstützen:

Digitale Überwachung
Integration in die Fabrikautomation
Vorausschauende Wartung
Ferndiagnose
Dadurch eignen sie sich ideal für moderne Halbleiterproduktionsumgebungen.

Anwendungsbereiche von vollautomatischen GC-Gasversorgungsschränken
Vollautomatische Gasversorgungsschränke finden breite Anwendung in der Halbleiterindustrie und in fortschrittlichen Fertigungsbranchen.

Halbleiterfertigung
Zu den Anwendungsbereichen gehören:

Waferherstellung
Dünnschichtabscheidung
Plasmaätzen
Reinigungsprozesse für Halbleiter
Displayfertigung
Die Großserienfertigung von Displays erfordert eine präzise Gasversorgung für:

OLED-Fertigung
TFT-Prozesse
Dünnschichtbeschichtung
Solarzellenfertigung
Gasfördersysteme unterstützen Prozesse wie:

Siliziumabscheidung
Plasmabehandlung
Oberflächenmodifikation
Forschungslabore
Universitäten und Forschungs- und Entwicklungszentren nutzen kompakte automatische Gasversorgungsschränke für:

Materialforschung
Halbleiterentwicklung
Fortgeschrittene Prozesstests
So wählen Sie den richtigen vollautomatischen Gastransportschrank aus
Bei der Auswahl eines Gastransportschranks sollten Hersteller mehrere Faktoren berücksichtigen.

Gasverträglichkeit
Unterschiedliche Gase erfordern unterschiedliche Materialauswahlen und Sicherheitskonfigurationen.

Wichtige Überlegungen sind:

Korrosivität
Toxizität
Reaktivität
Druckanforderungen
Reinheitsanforderungen
Für Halbleiteranwendungen sollten Systeme mit folgenden Merkmalen gewählt werden:

Komponenten aus UHP-316L-Edelstahl
Elektropolierte Oberflächen
Hochwertige Membranventile
Leckagearme Anschlüsse
Automatisierungsgrad
Je nach Produktionsanforderungen können Anwender wählen zwischen:

Halbautomatischen Systemen
Vollautomatischen Systemen
Maßgeschneiderte intelligente Gasversorgungsplattformen
Sicherheitsstandards
Ein zuverlässiger Gastransportschrank sollte den relevanten Standards der Halbleiterindustrie entsprechen und Folgendes umfassen:

Gasüberwachung
Notabschaltfunktionen
Sicherheitsverriegelungen
Angemessene Belüftungskonstruktion
Zukünftige Entwicklungstrends bei Gastransportsystemen für die Halbleiterindustrie
Mit dem kontinuierlichen Fortschritt der Halbleitertechnologie werden Gasversorgungssysteme immer intelligenter und automatisierter.

Zu den zukünftigen Trends gehören:

Höhere Integration
Gasschränke werden mehr Funktionen integrieren, darunter:

Gasreinigung
Echtzeitanalysen
KI-basierte Überwachung
Vorausschauende Wartung
Verbesserte digitale Steuerung
Fortschrittliche Kommunikationssysteme werden es Halbleiterfabriken ermöglichen, Folgendes zu erreichen:

Vollautomatisches Gasmanagement
Echtzeit-Produktionsoptimierung
Fernverwaltung der Anlagen
Höhere Reinheitsanforderungen
Da die Halbleiter-Strukturschritte immer kleiner werden, erfordern Gasversorgungssysteme:

Bessere Kontaminationskontrolle
Präzisere Druckregelung
Hochleistungsmaterialien

Fazit
Ein vollautomatischer GC-Gasversorgungsschrank für die Zufuhr von ultrahochreinen Halbleitergasen ist eine wesentliche Komponente in modernen Halbleiterfertigungsanlagen. Durch die Kombination aus fortschrittlicher Automatisierungstechnik, hochreinen Materialien, präziser Druckregelung und umfassenden Sicherheitssystemen gewährleistet er ein zuverlässiges und effizientes Gasmanagement für kritische Halbleiterprozesse.

Im Vergleich zu herkömmlichen manuellen Gasversorgungssystemen bieten vollautomatische Gastransportschränke erhebliche Vorteile in Bezug auf Sicherheit, Produktivität, Prozessstabilität und Betriebseffizienz. Für Halbleiterfabriken, Forschungseinrichtungen und fortschrittliche Fertigungsindustrien ist die Investition in eine leistungsstarke automatische Gasversorgungslösung ein entscheidender Schritt hin zu höherer Produktionsqualität und intelligenteren Fertigungsabläufen.

Da sich Halbleiterprozesse ständig weiterentwickeln, werden automatische Gastransportschränke für ultrahochreine Gase eine immer wichtigere Rolle bei der Unterstützung von Halbleiterfertigungstechnologien der nächsten Generation spielen.
