Wie funktioniert ein SiH4-Gasverteiler?

Wie funktioniert ein SiH4-Gasverteiler?

In der Halbleiterfertigung und der Verarbeitung fortschrittlicher Materialien spielt Silangas (SiH₄) eine zentrale Rolle. Dieses farblose, pyrophore Gas ist unerlässlich für die Abscheidung dünner Siliziumschichten auf Substraten und ermöglicht so die Herstellung komplexer mikroelektronischer Bauteile. Die Handhabung von SiH₄ ist jedoch aufgrund seiner hohen Reaktivität mit erheblichen Herausforderungen verbunden – es kann sich bei Kontakt mit Luft spontan entzünden und birgt erhebliche Toxizitätsrisiken. Um diese Gefahren zu beherrschen und gleichzeitig eine präzise und zuverlässige Gaszufuhr zu gewährleisten, werden spezielle Gasverteiler eingesetzt. Diese Systeme bilden das Rückgrat der Gasverteilung in Reinräumen und steuern Durchfluss, Druck und Reinheit von SiH₄ vom Lager bis zum Einsatzort.

Ein SiH4-Gasverteiler ist im Wesentlichen eine komplexe Anordnung aus Rohren, Ventilen, Reglern und Sensoren, die für den sicheren Transport und die Regulierung des Gases konzipiert ist. Er integriert mehrere Komponenten, um Leckagen zu verhindern, eine konstante Versorgung sicherzustellen und Sicherheitsvorkehrungen gegen Unfälle zu treffen. Das Verständnis der Funktionsweise dieser Verteiler ist für Ingenieure, Techniker und Sicherheitsexperten in Branchen wie der Halbleiter-, Photovoltaik- und Flachbildschirmindustrie von entscheidender Bedeutung. Dieser Artikel befasst sich eingehend mit der Mechanik von SiH4-Gasverteilern und untersucht ihre Komponenten, Funktionsprinzipien, Sicherheitsfunktionen, Anwendungen und Wartungsanforderungen. Am Ende erhalten die Leser einen umfassenden Einblick in diese wichtige Technologie und erfahren, warum eine sorgfältige Konstruktion für den Umgang mit einer so flüchtigen Substanz notwendig ist.

Die Bedeutung von SiH4-Verteilern kann nicht hoch genug eingeschätzt werden. In der Halbleiterfertigung, wo Prozesse wie die chemische Gasphasenabscheidung (CVD) höchste Reinheit und präzise Steuerung erfordern, kann jede Störung oder Verunreinigung zu defekten Wafern und erheblichen finanziellen Verlusten führen. Verteiler stellen sicher, dass SiH4 mit dem richtigen Druck und Durchfluss zugeführt wird, oft gemischt mit Inertgasen wie Stickstoff, um die Konzentration zu verdünnen und die Sicherheit zu erhöhen. Da die Industrie auf kleinere Knotengrößen und eine effizientere Produktion drängt, entwickelt sich die Verteilertechnologie ständig weiter und umfasst Automatisierung und Echtzeitüberwachung.

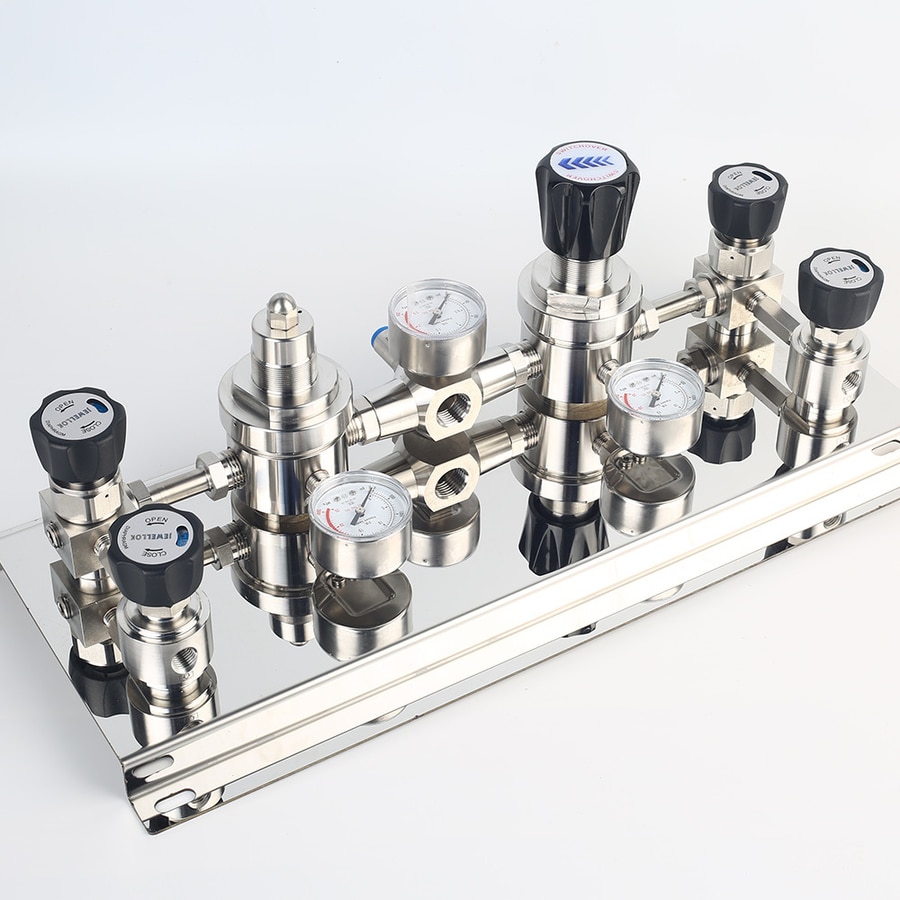

vollautomatisches Verteilerdesign mit Verteilern höchster Reinheit
vollautomatisches Verteilerdesign mit Verteilern höchster Reinheit
Grundlagen zu Silangas (SiH4)

Silan, chemisch bekannt als Siliziumtetrahydrid (SiH4), ist ein Hydridgas, das aus einem Siliziumatom und vier Wasserstoffatomen besteht. Es ähnelt in seiner Struktur Methan, weist jedoch deutlich reaktivere Eigenschaften auf. Bei Raumtemperatur ist SiH4 ein Gas mit einem Siedepunkt von -112 °C und einem Schmelzpunkt von -185 °C. Seine bemerkenswerteste Eigenschaft ist seine Pyrophorizität: Es entzündet sich in Luft bei Konzentrationen zwischen 1.37 % und 96 % Volumenanteil selbst, ohne dass eine Zündquelle erforderlich ist. Dieser breite Entflammbarkeitsbereich macht es extrem gefährlich, da selbst kleine Lecks zu Bränden oder Explosionen führen können.

In industriellen Anwendungen wird SiH4 typischerweise in Druckgasflaschen aus hochfestem Stahl oder Aluminium geliefert, oft mit einem Fassungsvermögen von 10 bis 50 Litern. Das Gas wird bei Drücken von bis zu 1500 psi gespeichert, und die Flaschen sind mit speziellen Ventilen ausgestattet, um ein versehentliches Freisetzen zu verhindern. Der Reinheitsgrad ist entscheidend; SiH4 in elektronischer Qualität hat eine Reinheit von über 99.999 %, um Verunreinigungen zu vermeiden, die die Leistung der Halbleiter beeinträchtigen könnten.

Die Toxizität ist ein weiterer Grund zur Sorge. SiH4 ist beim Einatmen hochgiftig. Die LC50 (tödliche Konzentration für 50 % der Testpersonen) liegt bei Ratten über vier Stunden bei etwa 9600 ppm. Die Exposition kann Atemwegsreizungen, Kopfschmerzen und in schweren Fällen Lungenödeme verursachen. Zu den Langzeitfolgen gehört eine mögliche Silikose durch Siliziumablagerungen in der Lunge. Aufgrund dieser Risiken erfordert der Umgang mit SiH4 die Einhaltung strenger Vorschriften, beispielsweise der OSHA und NFPA, die geschlossene Systeme und persönliche Schutzausrüstung vorschreiben.

Die Reaktivität von SiH4 beruht auf den schwachen Si-H-Bindungen, die bei Kontakt mit Sauerstoff oder Feuchtigkeit leicht aufbrechen und Siloxane oder Siliziumdioxid bilden. Diese Eigenschaft wird in der Fertigung genutzt, erfordert aber inerte Umgebungen bei Lagerung und Transport. Mischungen mit Stickstoff oder Helium werden häufig verwendet, um die Entflammbarkeit zu verringern, typischerweise in Konzentrationen unter 2 % SiH4, um unterhalb der unteren Explosionsgrenze zu bleiben.



Übersicht über Gasverteiler in der Halbleiterindustrie

Gasverteiler in Halbleiteranlagen sind zentrale Verteilerstationen, die verschiedene Gase verwalten, darunter giftige Gase wie SiH₄, korrosive Gase wie HCl und inerte Gase wie Ar. Speziell für SiH₄ ist der Verteiler häufig in einem Gasschrank oder -bunker untergebracht, um ihn vom Hauptproduktionsbereich zu isolieren. Diese Systeme sind auf hohe Zuverlässigkeit ausgelegt und verfügen über Redundanz, um eine unterbrechungsfreie Versorgung beim Flaschenwechsel zu gewährleisten.

Ein typischer Aufbau umfasst einen Quellenverteiler mit angeschlossenen Zylindern, einen Verteiler für mehrere Auslässe und Bedienfelder für die Automatisierung. In Halbleiterfabriken versorgen Verteiler Prozessanlagen wie CVD-Reaktoren, in denen SiH4 bei hohen Temperaturen (ca. 600–800 °C) zersetzt wird, um Siliziumschichten abzuscheiden. Die Aufgabe des Verteilers besteht darin, den Druck vom Zylinderniveau (hoch) auf den Werkzeugbedarf (niedrig, oft 10–50 psi) zu regulieren und gleichzeitig die Reinheit durch elektropolierte Edelstahlrohre zu gewährleisten, um die Partikelbildung zu minimieren.

Verteiler können manuell, halbautomatisch oder vollautomatisch sein. Manuelle Systeme erfordern einen Bedienereingriff für den Flaschenwechsel, während automatische Systeme Drucksensoren für einen nahtlosen Wechsel zwischen den Bänken verwenden. Für SiH4 wird die automatische Umschaltung bevorzugt, um die Belastung des Menschen zu minimieren. Die Integration in Gebäudemanagementsysteme ermöglicht die Fernüberwachung und steigert so die Betriebseffizienz.



Komponenten des SiH4-Gasverteilers

Der SiH4- Gasverteiler besteht aus mehreren miteinander verbundenen Komponenten, von denen jede eine spezifische Funktion bei der Gashandhabung erfüllt.

1. Gasflaschen und Anschlüsse: Die Hauptquelle sind mit komprimiertem SiH4 gefüllte Flaschen. Die Anschlüsse erfolgen nach CGA-Standard (Compressed Gas Association), z. B. CGA 350 für Silan, um Kompatibilität und Dichtheit zu gewährleisten. Am Flaschenventil sind häufig Drosselöffnungen angebracht, um den Durchfluss zu begrenzen und so ein explosionsgefährdendes Entweichen zu verhindern.

2. Druckregler: Diese reduzieren hohen Flaschendruck auf ein nutzbares Niveau. Zweistufige Regler sind üblich für eine präzise Steuerung, wobei die erste Stufe den Druck auf einen mittleren Wert senkt und die zweite ihn feinjustiert. Materialien wie Edelstahl 316L sind korrosionsbeständig gegenüber möglichen Zersetzungsprodukten.

3. Ventile: Verschiedene Ventile steuern den Gasfluss. Absperrventile sperren Abschnitte für Wartungsarbeiten ab, Rückschlagventile verhindern einen Rückfluss und pneumatische Ventile automatisieren den Betrieb mit Druckluft. Überströmventile (EFVs) werden aktiviert, wenn der Durchfluss einen Schwellenwert überschreitet und ein Leck anzeigt.

4. Verteilerplatten: Die Kernbaugruppe, an der mehrere Flaschen angeschlossen werden. Eine Ventilverteilerplatte (VMP) ermöglicht den Wechsel zwischen aktiven und Reserveflaschen. Für SiH4 sind diese oft in belüfteten Schränken mit Unterdruck untergebracht, um Leckagen zu vermeiden.

5. Spülsysteme: Aus Sicherheitsgründen werden Spülleitungen mit Inertgas (z. B. N2) gespült, um das System vor und nach dem Flaschenwechsel zu spülen. So wird Rest-SiH4 entfernt und das Eindringen von Luft verhindert. Vakuumgeneratoren oder Ejektoren unterstützen die Evakuierung.

6. Filter und Reiniger: Filter am Einsatzort entfernen Partikel, während Reiniger Feuchtigkeit und Sauerstoff entfernen, die mit SiH4 reagieren könnten.

7. Sensoren und Überwachungsgeräte: Druckmessumformer, Durchflussmesser und Gasdetektoren überwachen die Parameter. UV/IR-Flammenmelder erkennen Zündungen, während Giftgasmonitore auf Lecks aufmerksam machen.

Diese Komponenten sind geschweißt oder orbitalgeschweißt, um die Anzahl der Verbindungen zu minimieren und das Leckrisiko zu verringern. Das gesamte System ist auf Heliumlecks auf Raten unter 10^-9 atm-cc/s geprüft.



Funktionsprinzip des SiH4-Gasverteilers

Der Betrieb eines SiH4 -Gasverteilers folgt einer strukturierten Abfolge, um eine sichere und effiziente Gaszufuhr zu gewährleisten.

Zunächst werden die Flaschen an den Verteiler in einem Gasraum oder Bunker angeschlossen. Das System wird zunächst mit Stickstoff gespült, um die Luft zu verdrängen. Sobald die Sicherung hergestellt ist, wird das Flaschenventil geöffnet, sodass SiH4 in den Regler strömen kann, wo der Druck reduziert wird.

In einem automatischen Umschaltverteiler erkennen Drucksensoren, wenn die aktive Flasche fast leer ist (z. B. unter 100 psi). Das System schaltet dann über Magnetventile auf die Reserveflasche um und löst einen Alarm zum Austausch aus. Während der Umstellung wird die Kontinuität durch eine kurze Spülung aufrechterhalten.

Anschließend durchläuft das Gas Filter und Durchflussregler, die mithilfe von Massendurchflussreglern (MFCs) eine präzise Dosierung, oft in sccm (Standardkubikzentimeter pro Minute), ermöglichen. Der Verteiler verteilt das Gas auf mehrere Leitungen, die jeweils mit Absperrventilen zur individuellen Werkzeugsteuerung ausgestattet sind.

Das Spülen ist integraler Bestandteil: Vor dem Abtrennen einer Flasche wird die Leitung mehrmals evakuiert und mit N2 nachgefüllt. Dieser Zyklus entfernt SiH4-Rückstände und verhindert so eine Selbstentzündung bei Kontakt mit Luft.

Bei der Lieferung kann SiH4 in einem Mischverteiler für bestimmte Rezepte mit Trägergasen gemischt werden. Das Gas gelangt in die Prozesskammer, wo es zur Abscheidung erhitzt oder plasmaaktiviert wird.

Das Steuerungssystem – oft SPS-basiert – überwacht die Variablen. Wenn Anomalien wie Druckabfälle oder Lecks auftreten, isolieren Notabschaltventile (ESVs) die Quelle.

Dieses Prinzip gewährleistet minimale Ausfallzeiten, wobei die Verteiler den Betrieb in den Fabriken rund um die Uhr unterstützen.



Sicherheitsfunktionen in SiH4-Gasverteilern

Angesichts der Gefahren von SiH4 verfügen Verteiler über mehrschichtige Sicherheitsfunktionen.

1. Gehäuse und Belüftung: Gasschränke halten den Unterdruck mit einer Abgasrate von 200–300 cfm aufrecht und verdünnen so potenzielle Lecks unter die Entflammbarkeitsgrenze. Gaswäscher neutralisieren das Abgas und neutralisieren so das Silan.

2. Detektionssysteme: Die kontinuierliche Überwachung erfolgt über elektrochemische Sensoren für SiH4 im ppm-Bereich mit Alarmen bei 5 ppm (TLV). Flammenmelder lösen bei Zündung eine Abschaltung aus.

3. Notfallisolierung: Pneumatische ESVs schließen bei Alarm automatisch und isolieren den Verteiler. Redundante Stromversorgungen gewährleisten die Funktionalität bei Ausfällen.

4. Durchflussbeschränkung: Öffnungen begrenzen die Freisetzungsraten auf unter 1 scfm und geben so Zeit für eine Reaktion.

5. Brandbekämpfung: Trockenchemikalien- oder CO2-Systeme löschen Brände, ohne mit SiH4 zu reagieren.

6. Verriegelungen und Alarme: Türen sind verriegelt, um ein Öffnen während des Betriebs zu verhindern; akustische/visuelle Alarme benachrichtigen das Personal.

7. Persönlicher Schutz: Obwohl nicht Teil der Vielfalt, umfassen die Protokolle SCBA und Training.

Diese Funktionen entsprechen Codes wie NFPA 318 und minimieren Risiken.



Anwendungen von SiH4-Gasverteilern

Hauptsächlich in Halbleitern für die Abscheidung von Polysilizium, amorphem Silizium und Siliziumnitrid. In Solarzellen für die Dünnschicht-Photovoltaik. Auch in Flachbildschirmen und Forschungslabors für Nanomaterialien.



Wartung und Best Practices

Regelmäßige Inspektionen prüfen auf Lecks, kalibrieren Sensoren vierteljährlich und tauschen Komponenten jährlich aus. Zu den bewährten Vorgehensweisen gehören Bedienerschulungen, Notfallübungen und die Verwendung kompatibler Materialien.



Spezialgas-Umschaltverteilersysteme
Spezialgas-Umschaltverteilersysteme
Fazit

SiH4-Gasverteiler sind ein Beispiel für Ingenieurskunst im Umgang mit gefährlichen Stoffen. Durch die Integration robuster Komponenten, präziser Steuerungen und fortschrittlicher Sicherheit ermöglichen sie Innovationen in Hightech-Branchen. Angesichts steigender Anforderungen könnten zukünftige Verteiler KI für vorausschauende Wartung integrieren und so die Zuverlässigkeit weiter erhöhen.
