Wie wählt man die Materialeigenschaften des Kugelventileinsatzes aus?

Kugelventile sind unverzichtbare Komponenten in Fluidsteuerungssystemen und finden breite Anwendung in Branchen wie der Öl- und Gasindustrie, der chemischen Verarbeitung, der Wasseraufbereitung, der Pharmaindustrie und der Energieerzeugung. Ihr Aufbau zeichnet sich durch einen kugelförmigen Ventilkörper – die sogenannte Kugel – mit einer Bohrung in der Mitte aus, die sich um 90 Grad dreht, um den Durchfluss zu öffnen oder zu schließen. Dieser einfache, aber effektive Mechanismus ermöglicht schnelles Absperren, geringen Druckverlust und zuverlässigen Betrieb und macht Kugelventile daher zur bevorzugten Wahl für Absperr- und Regelanwendungen. Leistung, Lebensdauer und Sicherheit eines Kugelventils hängen jedoch maßgeblich von der Materialwahl für den Ventilkörper ab, da die Kugel direkt mit dem Fluidmedium, den Dichtungen und den Betriebsbelastungen in Kontakt steht.

Die Auswahl des geeigneten Materials für den Ventileinsatz ist eine wichtige technische Entscheidung, die von Faktoren wie der chemischen Zusammensetzung der Flüssigkeit, Temperatur, Druck, Durchflussrate und Umgebungsbedingungen beeinflusst wird. Gängige Materialien sind Edelstahl, Kohlenstoffstahl, Messing, Bronze, Kunststoffe wie PVC oder PTFE-beschichtete Optionen sowie Speziallegierungen wie Duplex oder Inconel für extreme Umgebungen. Jedes Material bietet eine einzigartige Kombination von Eigenschaften, aber nicht alle sind für jede Anwendung gleichermaßen geeignet. Ungleichgewichte können zu vorzeitigem Ausfall, Leckagen, Verunreinigungen oder sogar katastrophalen Systemausfällen führen. In korrosiven Umgebungen beispielsweise führt die falsche Materialwahl zu erheblichen Industrieverlusten; allein in den USA werden korrosionsbedingte Schäden auf Milliardenbeträge jährlich geschätzt.

Angesichts der verschiedenen Materialeigenschaften – wie mechanische Festigkeit, Härte, Wärmebeständigkeit, Verschleißfestigkeit und Duktilität – stellt sich die Frage: Welche sollte bei der Auswahl eines Kugelhahnkerns Priorität haben? Basierend auf Industriestandards, Expertenanalysen und praktischen Anwendungen erweist sich die Korrosionsbeständigkeit als wichtigste Eigenschaft. Denn Korrosion kann alle anderen Eigenschaften beeinträchtigen; eine starke, aber korrodierende Kugel versagt schließlich, was zu Betriebsineffizienzen und Sicherheitsrisiken führt. Korrosionsbeständigkeit stellt sicher, dass der Kern auch in aggressiven Medien seine Integrität über einen längeren Zeitraum behält, sodass andere Eigenschaften wie vorgesehen funktionieren.

In diesem Artikel werden die Gründe für diese Priorisierung erläutert. Dabei werden wichtige Eigenschaften, gängige Materialien und anwendungsspezifische Überlegungen detailliert beschrieben, um eine fundierte Auswahl zu ermöglichen.

Die 10 besten Lieferanten und Unternehmen für hochreine Gasdruckregler in Thailand
Die 10 besten Lieferanten und Unternehmen für hochreine Gasdruckregler in Thailand
Die Rolle des Ventileinsatzes in Kugelventilen

Der Ventilkern bzw. die Kugel ist das Herzstück eines Kugelhahns. Er steuert den Flüssigkeitsfluss und sorgt für eine dichte Abdichtung. Im Betrieb rotiert die Kugel über eine Spindel, die mit einem Antrieb oder Griff verbunden ist. Dabei richtet sich ihre Bohrung zur Rohrleitung aus, um den Durchfluss zu öffnen, oder senkrecht dazu, um zu schließen. Die Oberfläche der Kugel muss perfekt mit den Sitzen – üblicherweise aus weicheren Materialien wie PTFE oder Elastomeren – harmonieren, um eine blasenfreie Absperrung zu erreichen, die oft der ANSI-Klasse VI entspricht.

Der Kern ist ständig der Prozessflüssigkeit ausgesetzt, die abrasiv, korrosiv oder mit hohen Geschwindigkeiten erosionsfördernd sein kann. Zudem ist er mechanischen Belastungen durch Druckunterschiede, Drehmoment während der Betätigung und Wärmeausdehnungen ausgesetzt. Bei schwimmenden Kugeln „schwebt“ die Kugel zwischen den Sitzen und ist für die Abdichtung auf den Vordruck angewiesen, während zapfengelagerte Kugeln für hohe Druckstabilität fixiert sind. Unabhängig vom Typ muss das Kernmaterial diesen Anforderungen standhalten, ohne sich zu verformen, zu reißen oder zu zersetzen.

Ausfallursachen liegen häufig im Kern: Lochfraß führt zu Leckagen, Fressen aufgrund geringer Härte führt zu Festfressen oder thermische Ermüdung bei extremen Temperaturen. Die Materialauswahl wirkt sich daher direkt auf die Zuverlässigkeit des Ventils, die Wartungsintervalle und die Gesamtbetriebskosten aus. Normen wie API 608 und ASTM-Spezifikationen legen die Anforderungen an Kernmaterialien fest und betonen Eigenschaften, die den Betriebsbedingungen entsprechen.

Durch die Priorisierung der richtigen Eigenschaft wird nicht nur die Leistung des Kerns sichergestellt, sondern auch die Lebensdauer des Ventils in anspruchsvollen Umgebungen verlängert.

Gängige Materialien für Kugelhahnkerne

Kugelhahnkerne werden aus einer Vielzahl von Materialien gefertigt, die jeweils auf spezifische Anforderungen zugeschnitten sind. Edelstahl, insbesondere Güten wie SS304, SS316 und SS316L, ist aufgrund seiner ausgewogenen Eigenschaften am weitesten verbreitet. SS316 bietet durch die Zugabe von Molybdän eine verbesserte Korrosionsbeständigkeit und ist ideal für chloridreiche Umgebungen wie Meerwasser oder Chemieanlagen.

Duplex-Edelstähle (z. B. 2205) bieten überlegene Festigkeit und Lochfraßbeständigkeit für Offshore-Anwendungen. Kohlenstoffstahl wie ASTM A105 oder A216 WCB wird für korrosionsbeständige Hochdruckanwendungen in der Öl- und Gasindustrie bevorzugt und bietet hervorragende mechanische Festigkeit bei geringeren Kosten. Allerdings sind Beschichtungen oder Legierungen erforderlich, um Oxidation zu verhindern.

Messing- und Bronzekerne, Legierungen aus Kupfer und Zink/Zinn, werden in Niederdrucksystemen auf Wasserbasis häufig verwendet, da sie sich gut bearbeiten lassen und mäßig korrosionsbeständig sind. In Chloridlösungen können sie jedoch entzinkungsanfällig sein. Kunststoffe wie PVC, PP oder PVDF werden für korrosive Niedertemperaturanwendungen in der Wasseraufbereitung oder bei Säuren eingesetzt. Sie sind chemisch inert, bieten aber nur begrenzte Druck- und Temperaturbeständigkeit.

Bei hohen Temperaturen widerstehen Legierungen wie Inconel oder Hastelloy extremer Hitze und Korrosion in petrochemischen Reaktoren. Keramik- oder Wolframkarbidbeschichtungen erhöhen die Verschleißfestigkeit in abrasiven Schlämmen. Die Wahl des Werkstoffs hängt von der Abwägung zwischen Eigenschaften und Kosten ab, wobei die Korrosionsbeständigkeit oft den Grundstein für das Basismaterial legt.

Wichtige Materialeigenschaften für Ventilkerne

Bei der Bewertung von Materialien für Kugelhahnkerne müssen mehrere Eigenschaften berücksichtigt werden, die jeweils zur Gesamtleistung beitragen. Korrosionsbeständigkeit: Dies ist die Fähigkeit, chemischen Angriffen durch das flüssige Medium standzuhalten und Lochfraß, Spaltkorrosion oder gleichmäßige Abnutzung zu verhindern. Materialien wie Edelstahl zeichnen sich hier durch passive Oxidschichten aus. In korrosiven Umgebungen führt mangelnde Beständigkeit zu Materialverlust, Leckagen und Verunreinigungen – Probleme, die für bis zu 60 % der Ausfälle chemischer Anlagen verantwortlich sind. Normen wie NACE MR0175 dienen der Auswahl für den Einsatz in sauren Umgebungen.

Mechanische Festigkeit: Zugfestigkeit, Streckgrenze und Druckfestigkeit stellen sicher, dass der Kern Druck standhält, ohne sich zu verformen. Hochfeste Materialien wie Kohlenstoffstahl oder Duplex sind für die ANSI-Klasse 1500+, bei der Drücke über 250 bar auftreten, unerlässlich. Festigkeit allein reicht jedoch nicht aus, wenn Korrosion die Struktur mit der Zeit schwächt.

Härte und Verschleißfestigkeit: Gemessen nach Rockwell- oder Vickers-Skalen verhindert die Härte Kratzer, Abrieb oder Erosion durch Partikel. Wolframkarbidbeschichtungen erreichen HRC 68–72 für Schlammanwendungen. Verschleißfestigkeit verlängert die Lebensdauer bei Hochgeschwindigkeitsströmungen, ist aber zweitrangig, wenn Korrosion Schwachstellen aufdeckt.

Thermische Eigenschaften: Wärmeausdehnungskoeffizient, Leitfähigkeit und Temperaturgrenzen beeinflussen die Leistung unter extremen Bedingungen. Materialien müssen bei kryogenen Temperaturen (-196 °C) spröde und bei hohen Temperaturen (bis zu 1035 °C für SUS310S) erweichen. Fehlende Sitze können aufgrund unterschiedlicher Ausdehnung zu Leckagen führen.

Chemische Verträglichkeit und Duktilität: Verträglichkeit verhindert Reaktionen mit Medien, während Duktilität leichte Verformungen ohne Rissbildung ermöglicht. Kunststoffe bieten eine ausgezeichnete Säureverträglichkeit, weisen jedoch unter Belastung keine Duktilität auf.

Kosten und Bearbeitbarkeit: Obwohl sie keine Leistungseigenschaften sind, beeinflussen sie die Auswahl. Messing ist erschwinglich und leicht zu bearbeiten, für kritische Anwendungen sind jedoch teurere Legierungen gerechtfertigt. Diese Eigenschaften spielen eine Rolle, aber die Korrosionsbeständigkeit ist grundlegend, da korrosionsbedingte Verschlechterungen Ausfälle in anderen Bereichen verstärken.

Warum sollte die Korrosionsbeständigkeit Priorität haben?

In der Hierarchie der Materialeigenschaften für Kugelventileinsätze sollte die Korrosionsbeständigkeit Priorität haben, da sie die Integrität des Ventils vor der häufigsten und heimtückischsten Ausfallursache schützt. Das Material der Kugel bestimmt direkt ihre Langzeitstabilität in chemischen Medien, und eine falsche Materialwahl ist eine der Hauptursachen für vorzeitigen Ausfall. Branchen wie die Chemie- und die Öl-/Gasindustrie sind aggressiven Flüssigkeiten – Säuren, Salzen, Schwefelwasserstoff (H₂S) – ausgesetzt, die ungeschützte Metalle angreifen und zu Lochfraß führen, der die Dichtung und die strukturelle Festigkeit beeinträchtigt.

Beispielsweise kann Messing bei Anwendungen in Meerwasser entzinken, während SS316 chloridbedingter Korrosion widersteht. Kohlenstoffstahl, der mechanisch stark ist, oxidiert ohne Schutz schnell und ist daher für feuchte Umgebungen ungeeignet. Die Priorisierung der Korrosion stellt sicher, dass der Kern seine Form, Oberflächenbeschaffenheit und Dichtfähigkeit behält und so Festigkeit und Härte erhalten bleiben.

Die wirtschaftlichen Auswirkungen verstärken dies: Korrosion kostet die Industrie in den USA jährlich 276 Milliarden Dollar, ein Großteil davon durch Ventilausfälle. In risikoreichen Branchen können Lecks aus korrodierten Kernen Umweltgefahren oder Betriebsunterbrechungen verursachen. Obwohl Festigkeit für den Druck entscheidend ist, schwächt sich eine korrodierte Kugel trotzdem ab. Thermische Beständigkeit ist zwar wichtig, aber Korrosion beschleunigt sich bei hohen Temperaturen.

Anwendungsdaten belegen dies: In der Petrochemie werden Edelstahl oder Legierungen aufgrund ihrer Korrosionsbeständigkeit gegenüber reinen Festigkeitsmaterialien bevorzugt. Selbst in nicht korrosiven Medien sorgt die Korrosionsbeständigkeit für Langlebigkeit gegenüber Feuchtigkeit oder Verunreinigungen.

Anwendungsspezifische Überlegungen

Die Prioritäten können sich je nach Anwendung leicht verschieben. Bei Hochdruck-Ölpipelines hat die mechanische Festigkeit Vorrang vor der grundlegenden Korrosionsbeständigkeit, weshalb Kohlenstoffstahl bevorzugt wird. Bei kryogenem Flüssigerdgas sind thermische Stabilität und Duktilität bei niedrigen Temperaturen entscheidend, allerdings mit korrosionsbeständigem Edelstahl.

Bei abrasiven Schlämmen (Bergbau) wird die Verschleißfestigkeit durch Keramik betont, dennoch ist ein Korrosionsschutz unerlässlich. In der Lebensmittel- und Pharmaindustrie wird aus hygienischen Gründen auf nicht reaktive, korrosionsbeständige Edelstahlmaterialien Wert gelegt. Überall bleibt Korrosion der Torwächter.

Integration mit anderen Ventilkomponenten

Das Kernmaterial muss mit Sitzen und Gehäuse übereinstimmen. Weiche Sitze wie PTFE werden mit harten, korrosionsbeständigen Kugeln kombiniert, um Festfressen zu vermeiden. Eine ganzheitliche Auswahl gewährleistet die Kompatibilität.

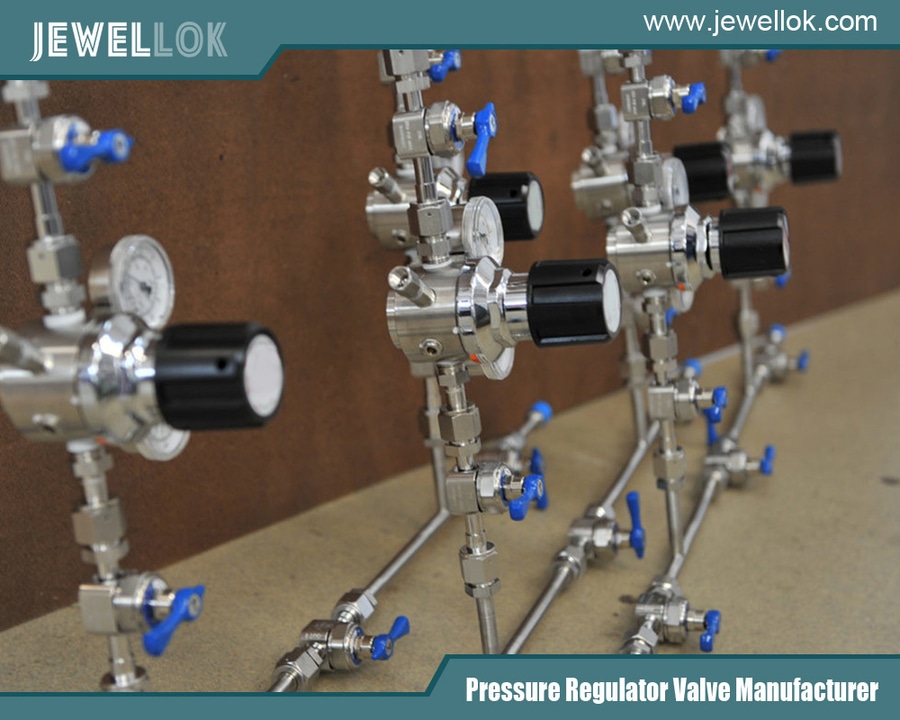

Anwendung eines Druckreglers für ultrahochreine Gase
Anwendung eines Druckreglers für ultrahochreine Gase
Fazit

Bei der Auswahl eines Kugelhahnkerns ist die Korrosionsbeständigkeit entscheidend, um eine dauerhafte Leistung auch bei unterschiedlichsten Herausforderungen zu gewährleisten. Diese Eigenschaft ist die Grundlage für weitere Eigenschaften und minimiert Ausfälle und Kosten. Durch die Bewertung von Anwendungen und die Anwendung von Standards können Ingenieure die Auswahl hinsichtlich Zuverlässigkeit und Effizienz optimieren.
