Druckregler für ultrahochreine Gase in Elektronikqualität

Druckregler für ultrahochreine Gase in Elektronikqualität

In der Halbleiterfertigung, der Photovoltaikproduktion, der LED-Herstellung, der Flachbildschirmproduktion und anderen fortschrittlichen Elektronikindustrien müssen Prozessgase mit außergewöhnlicher Reinheit, Stabilität und Präzision zugeführt werden. Selbst Spuren von Feuchtigkeit, Sauerstoff, Kohlenwasserstoffen, Partikeln oder metallischen Verunreinigungen können empfindliche Fertigungsprozesse beeinträchtigen und die Produktausbeute verringern. Daher ist der Druckregler zu einer kritischen Komponente moderner Gasversorgungssysteme für die Elektronikindustrie geworden.

Ein Ultrahochreinheits-Druckregler ist speziell dafür ausgelegt, den Gasdruck zu reduzieren und zu regeln, Verunreinigungen zu minimieren und stabile Prozessbedingungen aufrechtzuerhalten. Im Gegensatz zu herkömmlichen Industriereglern erfordern UHP-Regler sorgfältig ausgewählte Materialien, Oberflächenbeschaffenheiten, interne Konfigurationen, Dichtungstechnologien und Fertigungsprozesse.

Bei Elektronikgasen wie Stickstoff (N₂), Wasserstoff (H₂), Sauerstoff (O₂), Argon (Ar), Helium (He), Kohlendioxid (CO₂) und speziellen Prozessgasen ist die Auswahl des geeigneten Druckreglers unerlässlich, um die Gasqualität aufrechtzuerhalten und einen zuverlässigen Betrieb des gesamten Gasverteilungssystems zu gewährleisten.


Was ist ein Ultrahochreinheits-Druckregler?
Ein Hochdruckregler für ultrareine Gase ist ein Präzisionsdruckregelgerät, das einen hohen Eingangsgasdruck auf einen kontrollierten Ausgangsdruck reduziert. Er wird häufig in Gasschränken, Gasverteilern, Großgasversorgungssystemen, Verbrauchsstellensystemen und Anlagen zur Halbleiterfertigung eingesetzt.

Der Regler besteht typischerweise aus einem Druckkörper, einer Membran oder einem Messmechanismus, einer Federeinheit, einem Ventilsitz, Ein- und Auslassanschlüssen sowie einem Einstellmechanismus. Im Betrieb gleicht der Regler automatisch den Einlassdruck, den Auslassdruck und die interne Messkraft aus, um den gewünschten nachgeschalteten Druck aufrechtzuerhalten.

Für Anwendungen mit Elektronikgasen muss der Regler mehr leisten als nur den Druck zu regeln. Er muss auch externe Verunreinigungen verhindern, die interne Partikelbildung minimieren, die Gasadsorption und -desorption reduzieren und über lange Betriebszeiten eine gleichbleibende Leistung gewährleisten.

Diese Kombination aus Druckregelung und Kontaminationskontrolle unterscheidet UHP-Regler von Standard-Industriegasreglern.

Warum die Druckregelung in elektronischen Gassystemen so wichtig ist
Elektronische Fertigungsprozesse erfordern häufig die Zufuhr von Gasen mit präzise kontrollierten Drücken und Durchflussbedingungen. Übermäßige Druckschwankungen können Massenflussregler, Prozesskammern, Abscheidungsraten, Ätzbedingungen und chemische Reaktionen beeinträchtigen.

Beispielsweise erfordern Halbleiterprozesse wie die chemische Gasphasenabscheidung (CVD), die Atomlagenabscheidung (ALD), das Plasmaätzen, die Ionenimplantation und die Reinigung präzise kontrollierte Gaszufuhrbedingungen. Ein Regler mit instabilem Ausgangsdruck kann Schwankungen im Gasfluss verursachen und dadurch die Prozesskonsistenz beeinträchtigen.

Ein sachgemäß ausgewählter UHP-Druckregler bietet mehrere wichtige Vorteile:

Stabiler nachgelagerter Druck
Verbesserte Prozesswiederholbarkeit
Reduziertes Kontaminationsrisiko
Zuverlässige Gasversorgung
Bessere Kompatibilität mit empfindlichen Prozessanlagen
Geringeres Risiko von druckbedingten Geräteschäden
Verbesserte Gesamtsicherheit des Gassystems
In der Halbleiterfertigung mit hohen Produktionswerten können selbst geringfügige Probleme bei der Druckregelung erhebliche betriebliche Folgen haben. Daher sollte der Regler als wichtiger Bestandteil der gesamten Gasversorgungsarchitektur und nicht als isolierte Komponente betrachtet werden.

Materialien für Ultrahochreinheitsregler
Die Materialauswahl hat direkten Einfluss auf die Sauberkeit, Haltbarkeit und chemische Beständigkeit eines Druckreglers.

Edelstahl 316L wird aufgrund seiner Korrosionsbeständigkeit, mechanischen Festigkeit und Eignung für Anwendungen mit hohen Reinheitsgraden häufig für Komponenten von UHP-Gassystemen eingesetzt. Für anspruchsvolle Anwendungen in der Halbleiterindustrie können höherwertiger Edelstahl und kontrollierte Materialbearbeitungsverfahren spezifiziert werden, um Verunreinigungen zu minimieren und die Oberflächeneigenschaften zu verbessern.

Die inneren, benetzten Oberflächen sind besonders wichtig, da sie in direktem Kontakt mit dem Prozessgas stehen. Ungeeignete Werkstoffe können durch Korrosion, Partikelbildung, Ausgasung oder chemische Reaktionen Verunreinigungen einbringen.

Je nach Anwendung verwenden Reglerhersteller spezielle Membranmaterialien, Dichtungen, Ventilsitze und andere technische Bauteile. Diese Materialien müssen entsprechend der Gasart, dem Druckbereich, der Temperatur, der chemischen Beständigkeit und dem erforderlichen Reinheitsgrad ausgewählt werden.

Bei korrosiven oder reaktiven Spezialgasen ist die Materialverträglichkeit besonders wichtig. Der Regler sollte anhand der spezifischen Gaszusammensetzung bewertet und nicht ausschließlich nach den Druckvorgaben ausgewählt werden.

Oberflächenbeschaffenheit und Innenreinigung
Die Oberflächenbeschaffenheit ist ein weiterer entscheidender Faktor bei UHP-Gasanwendungen.

Raue Innenflächen können mikroskopisch kleine Bereiche bilden, in denen sich Feuchtigkeit, Partikel und Verunreinigungen ansammeln können. Diese Verunreinigungen können später in den Gasstrom gelangen und zu empfindlichen Prozessanlagen transportiert werden.

Hochwertige UHP-Regler zeichnen sich daher durch sorgfältig kontrollierte Oberflächenbeschaffenheit im Innenbereich aus. In anspruchsvollen Anwendungen kann Elektropolieren eingesetzt werden, um die Oberflächenglätte, Korrosionsbeständigkeit und Reinigungsfähigkeit zu verbessern.

Die Reinheit bei der Herstellung ist ebenso wichtig. Selbst ein aus hochwertigen Materialien gefertigter Regler kann ein Gassystem beeinträchtigen, wenn er in einer unkontrollierten Umgebung montiert oder während der Produktion verunreinigt wird.

Die Herstellung von UHP-Produkten erfordert typischerweise kontrollierte Reinigungs-, Montage-, Inspektions-, Verpackungs- und Handhabungsverfahren. Die Komponenten werden vor der Endmontage mithilfe spezieller Verfahren gereinigt, um Öle, Partikel, Feuchtigkeit und andere Rückstände zu entfernen.

Der Regler sollte dann während der Lagerung und des Transports vor Verunreinigungen geschützt werden, häufig durch versiegelte Verpackung und kontrollierte Handhabung.

Membrankonstruktion und Druckregelung
Die Membran ist eine der wichtigsten Komponenten eines Präzisionsdruckreglers. Sie trennt den Messmechanismus vom Gasstrom und steuert die Bewegung des Regelventils.

Bei Anwendungen mit hohen Reinheitsanforderungen werden Membranregler häufig bevorzugt, da die Membrankonstruktion den Einsatz von Gleitdichtungen minimieren und potenzielle Kontaminationswege reduzieren kann.

Die Membran muss eine zuverlässige Empfindlichkeit gewährleisten und gleichzeitig ihre mechanische Integrität über wiederholte Druckzyklen hinweg bewahren. Ihre Eigenschaften beeinflussen das Ansprechverhalten des Reglers, die Druckstabilität und die Langzeitzuverlässigkeit.

Eine fachgerecht konstruierte Membrananordnung ermöglicht eine präzise Druckregelung bei gleichzeitiger Minimierung des Totvolumens und potenzieller Verunreinigungen. Dies ist besonders in Halbleitergassystemen von Vorteil, da die Gasverweilzeit und das interne Volumen die Systemleistung beeinflussen können.

Druckstabilität und Durchflussleistung
Die Druckstabilität ist ein wichtiger Leistungsparameter bei der Auswahl eines Gasreglers in elektronischer Qualität.

Zwei wichtige Konzepte sind der Versorgungsdruckeffekt und der Druckabfall. Der Versorgungsdruckeffekt beschreibt, wie sich Änderungen des Eingangsdrucks auf den Ausgangsdruck auswirken können. Der Druckabfall bezeichnet die Änderungen des nachgelagerten Drucks bei steigendem Gasbedarf.

Ein Hochleistungs-UHP-Regler sollte einen stabilen Ausgangsdruck über den gesamten erwarteten Betriebsbereich aufrechterhalten.

Ändert sich beispielsweise der Gasverbrauch während eines Halbleiterprozesses rapide, muss der Regler angemessen reagieren, ohne übermäßige Druckschwankungen zu verursachen. Eine unzureichende Druckregelung kann zu instabilen nachgelagerten Prozessströmen führen und die Prozessanlagen beeinträchtigen.

Die Dimensionierung des Reglers ist daher unerlässlich. Der Regler sollte entsprechend dem Eingangsdruck, dem Ausgangsdruck, dem erforderlichen Durchfluss, den Gaseigenschaften, der Temperatur und den zu erwartenden Betriebsbedingungen ausgewählt werden.

Eine Über- oder Unterdimensionierung des Reglers kann beide zu unerwünschten Leistungseigenschaften führen.

Verbindungstechnologien für UHP-Gassysteme
Die Auslegung der Verbindungen ist ein weiterer wichtiger Aspekt. Elektronische Gasanlagen verwenden üblicherweise Schweißverbindungen oder hochdichte Stirndichtungsverschraubungen.

Stirndichtungsverbindungen, einschließlich VCR-Konfigurationen, gewährleisten eine zuverlässige Metall-auf-Metall-Abdichtung für Anwendungen mit hochreinen Gasen. Eine fachgerechte Installation trägt zur Reduzierung von Leckage- und Kontaminationsrisiken bei.

Geschweißte Verbindungen können potenzielle Leckagepfade und Toträume weiter minimieren. Sie werden häufig in fest installierten Gasverteileranlagen und -leitungen eingesetzt, wo langfristige Dichtheit Priorität hat.

Die Wahl zwischen abnehmbaren Flachdichtungsverbindungen und geschweißten Ausführungen hängt von der Systemarchitektur, den Wartungsanforderungen, den Installationsbedingungen und den Prozessspezifikationen ab.

Unabhängig von der Anschlussart sind korrekte Installationsverfahren unerlässlich. Unsachgemäße Montage, zu hohes Anzugsmoment, beschädigte Dichtflächen oder Verunreinigungen während der Installation können das gesamte Gassystem beeinträchtigen.

Dichtheit und Kontaminationskontrolle
Die Verhinderung von Leckagen ist für die Gasversorgung in Elektronikqualität von grundlegender Bedeutung.

Ein Druckregler muss während seiner gesamten Betriebsdauer eine hohe Dichtheit gewährleisten. Äußere Leckagen können dazu führen, dass atmosphärische Verunreinigungen in das Gassystem gelangen, während innere Leckagen die Druckstabilität und den Gasverbrauch beeinträchtigen können.

Bei Anwendungen in der Halbleiterindustrie wird häufig die Helium-Leckprüfung als Methode zur Beurteilung der Integrität von hochreinen Gaskomponenten eingesetzt.

Neben der Dichtheit muss auch die innere Sauberkeit berücksichtigt werden. Partikel, die im Regler entstehen, können sich stromabwärts ausbreiten und möglicherweise Filter, Massenflussregler, Prozesskammern oder Wafer verunreinigen.

Aus diesem Grund sollten UHP-Regler entsprechend den Reinheitsanforderungen der jeweiligen Anwendung hergestellt, gereinigt, geprüft und verpackt werden.

Anwendungen in der Halbleiter- und Elektronikfertigung
Hochreine Druckregler finden in vielen Anwendungen der Elektronikfertigung Verwendung.

Halbleiterherstellung

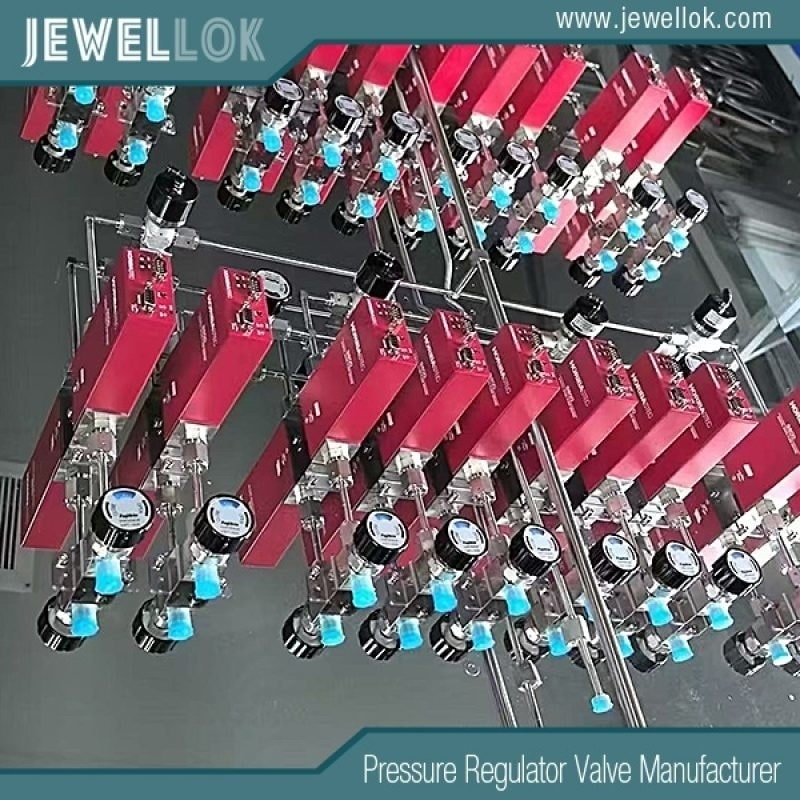

In Halbleiterfabriken werden Präzisionsregler in Gasschränken, Ventilverteilerkästen, Gasanlagen und Gasentnahmesystemen eingesetzt. Sie eignen sich für Trägergase, Prozessgase, Spülgase und Spezialgasgemische.

CVD- und ALD-Systeme
CVD- und ALD-Verfahren erfordern eine kontrollierte Gaszufuhr, um eine reproduzierbare Dünnschichtabscheidung zu erzielen. Eine stabile Druckregelung trägt dazu bei, eine gleichmäßige Zufuhr von Vorläufer- und Trägergas zu gewährleisten.

Ätzsysteme
Plasmaätzverfahren nutzen Spezialgase unter sorgfältig kontrollierten Bedingungen. Eine zuverlässige Druckregelung trägt zu einer stabilen Gaszufuhr und Prozessreproduzierbarkeit bei.

LED- und Displayfertigung
Die Herstellung von LEDs, OLEDs und Flachbildschirmen erfordert hochreine Gase für Beschichtungs-, Reinigungs- und andere Produktionsprozesse. UHP-Regler tragen dazu bei, stabile Gasversorgungsbedingungen zu gewährleisten und gleichzeitig das Kontaminationsrisiko zu minimieren.

Herstellung von Solarzellen
Hochreine Gase werden auch in der Photovoltaik-Herstellung eingesetzt. Druckregler tragen zur kontrollierten Gaszufuhr für Abscheidungs-, Reinigungs- und ähnliche Prozesse bei.

Wie man den richtigen UHP-Druckregler auswählt
Die Wahl einer Regulierungsbehörde sollte mit einer vollständigen Prüfung des Antrags beginnen.

Wichtige Auswahlkriterien sind:

Gasart: Prüfen Sie die Kompatibilität mit dem jeweiligen Elektronikgas oder Spezialgas.
Eingangsdruck: Ermitteln Sie den maximalen und den normalen Versorgungsdruck.
Ausgangsdruck: Ermitteln Sie den erforderlichen nachgelagerten Betriebsdruck.
Fließrate: Berücksichtigen Sie sowohl den normalen als auch den Spitzengasbedarf.
Temperatur: Prüfen Sie den Betriebstemperaturbereich.
Materialverträglichkeit: Alle benetzten Materialien auswerten.
Verbindungstyp: Wählen Sie geeignete Flachdichtungs-, Schweiß- oder andere hochreine Verbindungen.
Leckrate: Die erforderlichen Spezifikationen für externe und interne Leckagen festlegen.
Oberflächenfinish: Berücksichtigen Sie die erforderliche Oberflächenqualität im Innenbereich.
Sauberkeit: Bitte bestätigen Sie die Reinigungs-, Montage- und Verpackungsstandards.
Druckstabilität: Beurteilen Sie den Einfluss des Versorgungsdrucks und die Absenkcharakteristik.
Wartungsanforderungen: Überlegen Sie, ob der Regler regelmäßig gewartet oder ausgetauscht werden muss.
Die richtige Auswahl sollte auf den gesamten Betriebsbedingungen basieren und nicht einfach auf der Wahl eines Reglers anhand seines Nenndrucks.

Bedeutung von Fertigung und Qualitätskontrolle
Die Qualitätskontrolle ist bei UHP-Druckreglern besonders wichtig, da die Leistungsfähigkeit sowohl von der Konstruktion als auch von der Fertigungskonsistenz abhängt.

Ein professioneller Hersteller sollte die Rückverfolgbarkeit der Materialien, die Bearbeitungsgenauigkeit, die Oberflächenbearbeitung, die Reinigung, die Montage, die Druckprüfung, die Dichtheitsprüfung und die Endkontrolle kontrollieren.

Typische Qualitätsverfahren umfassen Maßprüfungen, Druckprüfungen, Helium-Lecktests, Reinheitsprüfungen und Funktionsprüfungen.

Für kritische Halbleiteranwendungen benötigen Kunden unter Umständen auch Materialzertifikate, Prüfberichte, Inspektionsprotokolle und Chargenrückverfolgbarkeit.

Diese Qualitätskontrollmaßnahmen schaffen größeres Vertrauen darin, dass jeder Regler auch unter anspruchsvollen Bedingungen in der Gasversorgung zuverlässig funktioniert.

Hersteller integrierter Gassysteme in China
Hersteller integrierter Gassysteme in China
Fazit
Hochreine Druckregler sind unverzichtbare Komponenten moderner Gasanlagen für die Elektronikindustrie. Ihre Funktion geht weit über die reine Druckreduzierung hinaus. Ein leistungsstarker Regler muss eine stabile Druckregelung gewährleisten und gleichzeitig Partikel, Feuchtigkeit, Ausgasung, Leckagen und andere Kontaminationsrisiken minimieren.

Die Konstruktion aus Edelstahl 316L, das optimierte Membrandesign, die hochwertige Oberflächenbearbeitung im Inneren, die zuverlässige Dichtungstechnik, die kontrollierten Fertigungsprozesse und die umfassenden Tests tragen alle zur Leistungsfähigkeit des Reglers bei.

Mit der Miniaturisierung von Halbleiterbauelementen und der zunehmenden Empfindlichkeit der Fertigungsprozesse gegenüber Verunreinigungen steigen auch die Anforderungen an Gasversorgungssysteme. Die Auswahl eines optimal ausgelegten Reinstgasdruckreglers kann Herstellern helfen, die Stabilität der Gasversorgung zu verbessern, nachgeschaltete Anlagen zu schützen, die Prozesskonsistenz zu gewährleisten und eine zuverlässige Produktion sicherzustellen.

Für Halbleiterhersteller, Elektronikproduzenten und Systemintegratoren von Spezialgasen empfiehlt sich die Bewertung des Reglers als Teil des gesamten UHP-Gasversorgungssystems. Die Abstimmung von Gaskompatibilität, Druckbereich, Durchflussanforderungen, Anschlusstechnik, Reinheitsgrad und Prüfnormen gewährleistet die für die moderne Elektronikfertigung erforderliche Zuverlässigkeit des Reglers.

Mehr Informationen zu hochreinen Druckreglern für Gassysteme in Elektronikqualität finden Sie auf der Website von Jewellok unter https://www.jewellok.com/.
