In industriellen, wissenschaftlichen und medizinischen Anwendungen spielen Gase eine zentrale Rolle bei Prozessen, die von der chemischen Analyse bis hin zu lebensrettenden medizinischen Behandlungen reichen. Spezialgase, darunter hochreine, seltene, korrosive oder toxische Gase, sind in diesen Bereichen unerlässlich. Der sichere und effektive Umgang mit diesen Gasen erfordert jedoch eine präzise Kontrolle von Druck und Durchfluss. Hier kommt das Spezialgas-Druckminderungsventil (PRV), auch Druckregler genannt, zum Einsatz.

Ein Spezialgas-Druckminderventil ist ein spezielles Gerät, das den hohen Druck von in Flaschen oder Rohrleitungen gespeichertem Gas auf ein niedrigeres, besser handhabbares Niveau reduziert, das für nachgelagerte Geräte und Prozesse geeignet ist. Im Gegensatz zu Standardventilen sind diese Ventile so konstruiert, dass sie die strengen Anforderungen von Spezialgasen erfüllen und Reinheit, Sicherheit und Zuverlässigkeit gewährleisten. Sie verhindern Überdruck, halten den Lieferdruck konstant und schützen empfindliche Systeme vor Schäden.

Der Hauptzweck eines PRV für Spezialgase besteht darin, die sichere und kontrollierte Freisetzung von Gasen in Anwendungen zu ermöglichen, in denen selbst geringe Druckschwankungen die Ergebnisse beeinträchtigen oder Gefahren bergen könnten. In Laboren beispielsweise stellen diese Ventile sicher, dass Analysegeräte kontinuierlich mit Kalibriergasen versorgt werden. In der Halbleiterindustrie verarbeiten sie ultrahochreine Gase, die für Herstellungsprozesse entscheidend sind. Medizinische Einrichtungen benötigen sie für Sauerstoff und andere therapeutische Gase, während sie in der Industrie zum Schweißen oder für chemische Reaktionen mit reaktiven Gasen eingesetzt werden.

Dieser Artikel befasst sich mit den Feinheiten spezieller Gasdruckminderventile und beleuchtet deren Aufbau, Funktionalität, Typen, Anwendungen und bewährte Verfahren für Auswahl, Installation und Wartung. Durch das Verständnis dieser Komponenten können Anwender ihre unverzichtbare Rolle in moderner Technologie und Industrie erkennen. Dank der Weiterentwicklung von Materialien und Technik entwickeln sich diese Ventile ständig weiter und unterstützen immer anspruchsvollere Anwendungen.

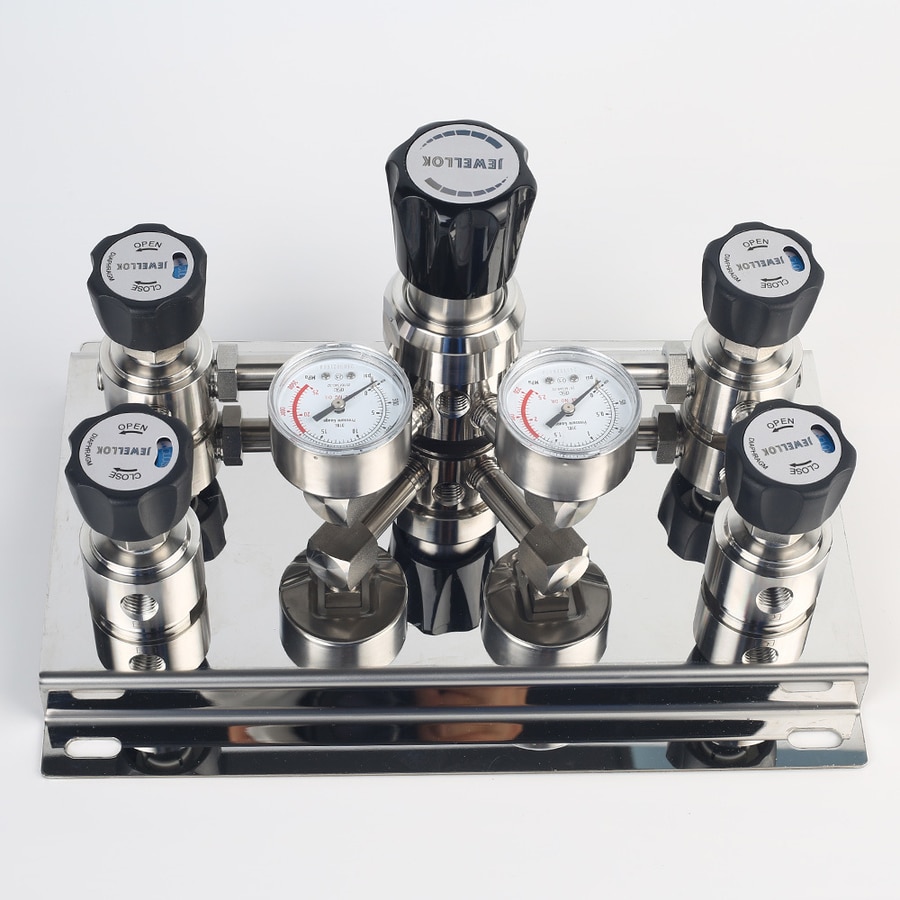

Stickstoffverteilerplatte für einzelne Gasschränke und Ventilverteilerkästen
Druckminderventile verstehen

Druckminderventile sind im Allgemeinen mechanische Geräte, die den Druck einer Flüssigkeit – in diesem Fall Gas – automatisch von einem höheren Eingangsdruck auf einen niedrigeren Ausgangsdruck regeln. Sie sind integraler Bestandteil von Flüssigkeitsregelsystemen und stellen sicher, dass nachgeschaltete Komponenten innerhalb sicherer Druckgrenzen arbeiten. Das Grundprinzip besteht darin, Kräfte auszugleichen, um einen festgelegten Ausgangsdruck trotz Schwankungen des Eingangsdrucks oder des Durchflussbedarfs aufrechtzuerhalten.

Druckminderventile für Gase unterscheiden sich von denen für Flüssigkeiten durch die Kompressibilität von Gasen, die zu stärkeren Druckabfällen und Durchflussschwankungen führen kann. Ein typisches Druckminderventil besteht aus drei Hauptelementen: einem Belastungsmechanismus, einem Sensorelement und einem Steuerelement. Der Belastungsmechanismus, häufig eine Feder, stellt den gewünschten Ausgangsdruck ein. Das Sensorelement, üblicherweise eine Membran, erkennt Änderungen des Ausgangsdrucks. Das Steuerelement, ein Ventilsitz und ein Ventilkegel, moduliert den Durchfluss, um eine Druckreduzierung zu erreichen.

Für Spezialgase müssen diese Ventile über die Grundfunktionalität hinausgehen. Spezialgase sind Gase, die auf bestimmte Reinheitsgrade oder Zusammensetzungen aufbereitet werden, oft über 99.999 % Reinheit. Dazu gehören Mischungen wie Kalibrierstandards, Nullgase oder reaktive Verbindungen wie Ammoniak, Chlor oder Silan. Diese Gase werden in Umgebungen eingesetzt, in denen Verunreinigungen Experimente oder Produkte zerstören oder Lecks gefährlich werden können.

Der Bedarf an Spezialgas-PRVs ergibt sich aus den hohen Speicherdrücken in den Zylindern, die bis zu 3000 psig oder mehr erreichen können. Der direkte Anschluss von Geräten an solch hohe Drücke birgt die Gefahr von Schäden oder Betriebsunsicherheit. Daher reduziert das PRV diesen Druck je nach Anwendung typischerweise auf 0–500 psig. Darüber hinaus verfügen sie über Metallmembranen, um Gaspermeation zu verhindern und die Reinheit zu gewährleisten.

Druckregler werden seit dem frühen 20. Jahrhundert in der industriellen Gashandhabung eingesetzt. Mit der Entwicklung der analytischen Chemie und Elektronik Mitte des 20. Jahrhunderts entstanden jedoch auch Spezialausführungen. Heute werden sie nach Standards wie denen der Compressed Gas Association (CGA) hergestellt, um Kompatibilität und Sicherheit zu gewährleisten.



Spezialgase und ihre besonderen Anforderungen

Spezialgase umfassen eine breite Kategorie, die über gängige Industriegase wie Sauerstoff oder Stickstoff hinausgeht. Dazu gehören hochreine Versionen von Inertgasen (z. B. Helium, Argon), reaktive Gase (z. B. Schwefelwasserstoff, Kohlenmonoxid) und maßgeschneiderte Mischungen für bestimmte Anwendungen. Diese Gase sind in Branchen wie der Pharmaindustrie, der Umweltüberwachung, der Lebensmittelverarbeitung und der Luft- und Raumfahrt von entscheidender Bedeutung.

Die besonderen Anforderungen an den Umgang mit Spezialgasen ergeben sich aus ihren Eigenschaften. Hochreine Gase dürfen nicht verunreinigt werden, um Prozesse wie die Gaschromatographie oder den Laserbetrieb nicht zu beeinträchtigen. Korrosive Gase wie Chlorwasserstoff können Standardmaterialien angreifen und erfordern daher Ventile aus widerstandsfähigen Legierungen wie Hastelloy oder Monel. Giftige oder brennbare Gase erfordern leckagefreie Konstruktionen, um Gesundheitsrisiken oder Explosionen zu vermeiden.

Druckminderungsventile für diese Gase müssen diese Herausforderungen bewältigen. Beispielsweise verfügen sie häufig über elektropolierte Oberflächen, um die Partikelbildung und Adsorptionsstellen zu minimieren. Dichtungen und Ventilsitze bestehen aus Materialien wie PTFE oder Viton, um chemischen Angriffen standzuhalten und gleichzeitig eine dichte Abdichtung zu gewährleisten. In Anwendungen mit höchsten Reinheitsanforderungen, wie beispielsweise der Halbleiterfertigung, werden Regler mit vakuumkompatiblen Konstruktionen eingesetzt, um Ausgasungen zu verhindern.

Darüber hinaus werden Spezialgase häufig in Flaschen mit spezifischen Ventilauslässen geliefert, die durch CGA-Anschlüsse standardisiert sind. Das Druckbegrenzungsventil muss dazu passen, um einen sicheren Sitz zu gewährleisten. Bei Flüssiggasen wie Kohlendioxid oder Lachgas können Regler beheizte Elemente enthalten, um ein Einfrieren während der Expansion zu verhindern.

Die Funktion von PRVs besteht in diesem Zusammenhang nicht nur in der Druckreduzierung, sondern auch im Systemschutz. Sie verfügen über Überdruckventile, die überschüssigen Druck ablassen und so Brüche verhindern. Bei Anwendungen mit hohem Durchfluss sorgen sie für Stabilität, um Druckstöße zu vermeiden, die Prozesse stören könnten.



Aufbau und Komponenten von Spezialgas-PRVs

Die Konstruktion eines Spezialgasdruckminderers ist ein Meisterwerk der Präzisionstechnik, maßgeschneidert für die Anforderungen sensibler Gasanwendungen. Das Ventilgehäuse besteht typischerweise aus Messing, Edelstahl oder speziellen Legierungen, um Gasverträglichkeit und Korrosionsbeständigkeit zu gewährleisten.

Zu den Schlüsselkomponenten gehören:

– Einlass- und Auslassanschlüsse: Der Einlass wird über einen CGA-Anschluss mit der Hochdruckquelle verbunden, während der Auslass zum nachgeschalteten System führt. Diese Anschlüsse sind auf minimales Totvolumen ausgelegt, um das Kontaminationsrisiko zu verringern.

– Druckmessgeräte: Doppelmessgeräte überwachen den Eingangs- und Ausgangsdruck. Hochreine Modelle verwenden Rohrfedermessgeräte mit isolierten, benetzten Teilen.

– Einstellmechanismus: Ein Handknopf oder eine Schraube drückt die Belastungsfeder zusammen, um den Ausgangsdruck einzustellen. In automatisierten Systemen kann dies pneumatisch oder elektronisch erfolgen.

– Membran: Das Sensorelement, das häufig aus Edelstahl oder Hastelloy besteht, biegt sich als Reaktion auf Druckänderungen und isoliert das Gas von der Federkammer, um eine Verunreinigung zu verhindern.

– Ventilsitz und Ventilkegel: Das Steuerelement, bei dem sich der Ventilkegel gegen den Sitz bewegt, um den Durchfluss zu regulieren. Weiche Sitze wie Kel-F werden für eine dichte Absperrung bei Niederdruckanwendungen verwendet.

– Überdruckventil: Eine integrierte Sicherheitsfunktion, die sich bei einem voreingestellten Druck öffnet, um das System zu schützen.

– Filter und Spülanschlüsse: Einige Modelle verfügen über Einlassfilter zum Auffangen von Partikeln und Spülventile zum Ablassen von Luft oder Restgasen während des Startvorgangs.

Die technischen Details variieren je nach Modell. Beispielsweise können die Förderdrücke von Vakuum bis 6000 psig reichen, mit Durchflusskapazitäten von bis zu mehreren hundert Standardkubikfuß pro Minute (SCFM). Heliumleckraten werden bei hochintegrierten Konstruktionen häufig mit 10^-9 cc/s angegeben.

Bei zweistufigen Reglern reduziert eine Zwischenkammer den Druck schrittweise und erhöht so die Stabilität. Kolbengesteuerte Konstruktionen werden für Hochdruckanwendungen verwendet, bei denen Membranen versagen können.



Funktionsweise von Spezialgas-PRVs

Die Funktionsweise eines Spezialgas-PRV beruht auf einem Kräftegleichgewicht. Bei geschlossenem Ventil beträgt der Ausgangsdruck Null. Durch Drehen des Einstellknopfes wird die Druckfeder zusammengedrückt, die auf die Membran drückt. Diese Kraft verdrängt den Ventilkegel vom Sitz und ermöglicht den Gasfluss vom Hochdruckeinlass zum Auslass.

Steigt der Ausgangsdruck, wirkt dieser gegen die Membran und wirkt der Federkraft entgegen. Gleichen sich diese Kräfte aus, stabilisiert sich der Ventilkegel und hält den eingestellten Druck. Steigt der Bedarf (z. B. mehr Durchfluss), sinkt der Ausgangsdruck leicht, wodurch die Membran das Ventil weiter öffnet. Umgekehrt schließt es sich bei geringerem Bedarf.

Bei einstufigen PRVs steigt der Ausgangsdruck aufgrund des „Versorgungsdruckeffekts“ bei sinkendem Flaschendruck leicht an, was Anpassungen erforderlich macht. Zweistufige Modelle mildern dies, indem sie zunächst auf einen festen Zwischendruck reduzieren und dann in der zweiten Stufe eine Feineinstellung vornehmen.

Bei Spezialanwendungen minimieren Funktionen wie kompensierte Sitze den Druckabfall (Druckabfall bei erhöhtem Durchfluss). Elektronische Regler nutzen Sensoren und Aktoren zur präzisen Steuerung und sind in SPS-Systeme integriert.



Arten von Spezialgas-PRVs

Spezialgas-PRVs werden nach Design, Anwendung und Funktionen kategorisiert:

– Einstufige Regler: Einfach, kostengünstig für Anwendungen, die Druckschwankungen tolerieren. Ideal für kurzzeitige Anwendungen oder niedrige Eingangsdrücke (<1000 psig).

– Zweistufige Regler: Sorgen für eine stabile Ausgabe bei hohem Eingangsdruck oder präzisen Anforderungen. Häufig in Analyselabors.

– Hochreine Regler: Mit Stangenkörpern, Metallmembranen und elektropolierten Oberflächen für minimale Kontamination. Wird in der Halbleiter- und Pharmaindustrie verwendet.

– Korrosionsbeständige Regler: Hergestellt aus Materialien wie PVC oder mit Teflonbeschichtung für aggressive Gase.

– Ultrahochdruckregler: Bewältigen Drücke von bis zu 10,000 psig für spezielle Tests.

– Leitungsregler: Geräte am Entnahmepunkt von Rohrleitungssystemen, oft mit niedrigen Zulaufgrenzen.

– Gegendruckregler: Halten den Vordruck aufrecht, nützlich bei der Entlüftung oder Umwälzung.

Jeder Typ erfüllt spezifische Anforderungen, und für benutzerdefinierte Konfigurationen sind Hybridtypen verfügbar.



Anwendungen in allen Branchen

Spezialgas-PRVs finden in zahlreichen Sektoren breite Anwendung:

– Labor und Analytik: In der Gaschromatographie, Massenspektrometrie und Kalibrierung liefern sie präzise Drücke für Trägergase wie Helium.

– Halbleiterfertigung: Regler mit ultrahoher Reinheit verarbeiten Dotierstoffe wie Arsin und gewährleisten so eine kontaminationsfreie Abscheidung.

– Medizin und Gesundheitswesen: Für Sauerstofftherapie, Anästhesie und Beatmungsgeräte entsprechen PRVs in medizinischer Qualität den ISO-Normen.

– Umweltüberwachung: Regulieren Sie Gase für Luftqualitätsanalysatoren und Emissionstests.

– Industrielle Prozesse: Beim Schweißen mit Argongemischen oder bei der chemischen Synthese mit reaktiven Gasen.

– Luft- und Raumfahrt und Verteidigung: Für Antriebstests mit Hochdruckgasen.

– Lebensmittel und Getränke: Kontrollieren Sie CO2 zur Karbonisierung oder Stickstoff zur Verpackung.

Diese Anwendungen unterstreichen die Vielseitigkeit des Ventils bei der Ermöglichung einer sicheren und effizienten Gasnutzung.



Auswahlkriterien

Bei der Auswahl des richtigen PRV für Spezialgase ist Folgendes zu berücksichtigen:

– Gasverträglichkeit: Materialbeständigkeit gegenüber Korrosion oder Reaktion.

– Druckbereiche: Einlassmaximum, Auslasssollwert und Durchflusskapazität.

– Reinheitsanforderungen: Hochreine Designs für sensible Apps.

– Umweltfaktoren: Temperatur, Vibration und Installationsraum.

– Sicherheitsmerkmale: Überdruckventile, Messgeräte und Zertifizierungen.

– Kosten und Wartung: Wägen Sie die Anschaffungskosten mit der Langlebigkeit ab.

Durch die Einsichtnahme in die Herstellerangaben wird eine optimale Auswahl gewährleistet.



Installation, Betrieb und Wartung

Die Installation erfordert saubere Anschlüsse, das richtige Drehmoment und eine Dichtheitsprüfung. Der Betrieb umfasst eine langsame Druckbeaufschlagung, die Anpassung an den Solldruck und die Überwachung der Messgeräte.

Zur Wartung gehören regelmäßige Kontrollen auf Leckagen, Membranverschleiß und Reinigung mit zugelassenen Lösungsmitteln. Vermeiden Sie Schmierung und lagern Sie das Gerät in sauberen Umgebungen.



Sicherheitshinweise

Sicherheit ist oberstes Gebot: Verwenden Sie nur die vorgesehenen Gase, entlüften Sie ordnungsgemäß und verwenden Sie Spülsysteme. Zu den Risiken zählen Erstickung, Toxizität und Brand. Gegenmaßnahmen können durch Schulungen und Ausrüstung wie Überdruckventile ergriffen werden.




Hersteller integrierter Gassysteme in China
Fazit

Spezielle Gasdruckminderventile sind für die Regelung von Hochdruckgasen in anspruchsvollen Anwendungen unerlässlich und gewährleisten Sicherheit, Reinheit und Leistung. Ihr ausgeklügeltes Design unterstützt Innovationen in allen Branchen und macht sie zu unverzichtbaren Werkzeugen in der modernen Wissenschaft und Technik.
