Wozu dient ein manuelles Niederdruck-Membranventil?

In der Welt der Fluidsteuerungssysteme spielen Ventile eine zentrale Rolle bei der Regulierung von Durchfluss, Druck und Richtung von Flüssigkeiten, Gasen und Suspensionen in verschiedenen Branchen. Unter den vielfältigen Ventiltypen zeichnen sich Membranventile durch ihre einzigartige Konstruktion aus, die eine Trennung zwischen dem Fluid und dem Ventilmechanismus gewährleistet. Dieser Artikel befasst sich detailliert mit Niederdruck-Handmembranventilen und untersucht deren Aufbau, Funktionsweise, Anwendungen und Vorteile.

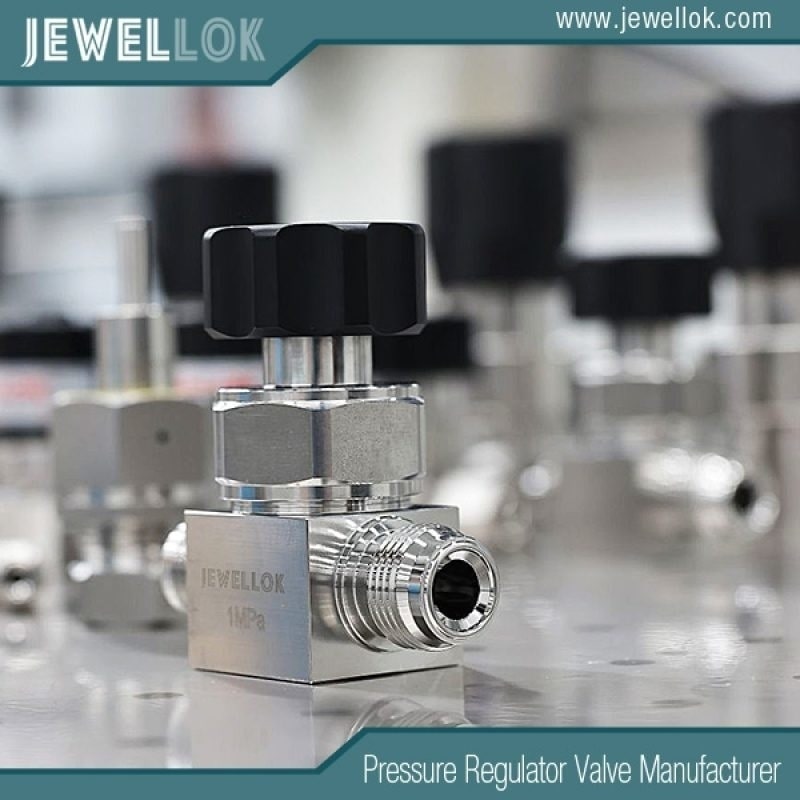

Ein manuelles Niederdruck-Membranventil ist ein spezieller Ventiltyp, der für die Handhabung von Flüssigkeiten bei relativ niedrigem Druck, typischerweise unter 10 bar (145 psi), entwickelt wurde und manuell ohne automatisierte Antriebe bedient wird. Diese Ventile werden besonders in Umgebungen geschätzt, in denen Hygiene, Korrosionsbeständigkeit und präzise Steuerung von größter Bedeutung sind. Im Gegensatz zu herkömmlichen Kugel- oder Absperrventilen verwenden Membranventile eine flexible Membran – die Membran – zur Abdichtung und Durchflussregelung und verhindern so den direkten Kontakt zwischen der Prozessflüssigkeit und den inneren Komponenten des Ventils. Diese Konstruktion minimiert das Kontaminationsrisiko und erhöht die Haltbarkeit in korrosiven oder abrasiven Medien.

Die zentrale Frage dieses Artikels lautet: Wozu dient ein manuelles Niederdruck-Membranventil? Um diese Frage zu beantworten, müssen wir zunächst die Anatomie und Funktionsweise des Ventils verstehen und anschließend seine praktischen Anwendungen untersuchen. Am Ende werden die Leser verstehen, warum diese Ventile in Branchen wie Pharmazie, Biotechnologie, Lebensmittel- und Getränkeverarbeitung sowie Wasseraufbereitung unverzichtbar sind. Diese technische Untersuchung bietet einen umfassenden Überblick, hebt die Vorteile des Ventils hervor und diskutiert gleichzeitig mögliche Einschränkungen und Wartungsaspekte.

Hersteller und Lieferant von Gas- und Chemikalienzufuhrsystemen mit ultrahoher Reinheit (UHP)
Membranventile verstehen: Die Grundlagen

Membranventile stammen aus dem frühen 20. Jahrhundert und wurden ursprünglich für den Umgang mit korrosiven Chemikalien in der Industrie entwickelt. Kernstück ist die Membran, eine flexible Folie aus Materialien wie Gummi, PTFE (Polytetrafluorethylen) oder Elastomeren wie EPDM (Ethylen-Propylen-Dien-Monomer). Diese Membran dient sowohl als Dichtung als auch als Durchflussregelelement und biegt sich, um den Ventilanschluss zu öffnen oder zu schließen.

Bei einem Standard-Membranventil besteht das Ventilgehäuse typischerweise aus zwei Hauptteilen: dem Ventildeckel (oberer Teil mit dem Betätigungsmechanismus) und dem Ventilgehäuse (unterer Teil, der mit der Flüssigkeit in Kontakt kommt). Die Membran ist zwischen diesen Teilen eingespannt und bildet so eine Barriere, die die Flüssigkeit von Spindel und Handrad isoliert. Bei geschlossenem Ventil drückt die Membran gegen einen Wehr oder Sitz im Ventilgehäuse und bildet so eine dichte Abdichtung. Beim Öffnen des Ventils wird die Membran zurückgezogen, wodurch die Flüssigkeit durchströmen kann.

Manuelle Membranventile zeichnen sich durch ihren handbetätigten Mechanismus aus, in der Regel ein Handrad oder Hebel, der einen Gewindeschaft dreht, um die Membran zusammenzudrücken oder zu lösen. Diese Einfachheit macht sie zuverlässig und wartungsfreundlich, insbesondere in Niederdruckszenarien, in denen keine hohen Betätigungskräfte erforderlich sind.

Niederdruckvarianten sind für Anwendungen optimiert, bei denen der Systemdruck moderate Werte nicht überschreitet. Diese Ventile bestehen oft aus leichteren Materialien und dünneren Membranen, um Kosten zu senken und die Empfindlichkeit bei manuellen Einstellungen zu verbessern. Gängige Gehäusematerialien sind PVC (Polyvinylchlorid), PP (Polypropylen), Edelstahl oder Gusseisen, je nach chemischer Verträglichkeit der Flüssigkeit.

Die Bezeichnung „Niederdruck“ bedeutet, dass das Ventil nicht für Hochdruckumgebungen geeignet ist, in denen dickere Membranen oder verstärkte Gehäuse erforderlich wären, um ein Bersten oder Auslaufen zu verhindern. Stattdessen eignen sich diese Ventile hervorragend für Systeme, die bei atmosphärischem oder leicht erhöhtem Druck arbeiten. Sie gewährleisten eine sichere und effiziente Flüssigkeitshandhabung ohne das Risiko einer Beschädigung der Komponenten durch Überdruck.

Funktionsprinzip von manuellen Niederdruck-Membranventilen

Die Funktionsweise eines manuellen Niederdruck -Membranventils ist einfach, aber raffiniert. Schauen wir uns das Schritt für Schritt an.

Geschlossene Stellung: Im geschlossenen Zustand wird das Handrad im Uhrzeigersinn gedreht, wodurch der am Schaft befestigte Kompressor nach unten gedrückt wird. Dadurch wird die Membran gegen das Wehr im Ventilkörper gedrückt, wodurch eine hermetische Abdichtung entsteht. Das Wehr ist ein erhabener Grat über dem Strömungsweg, der durch seine definierte Kontaktfläche die Dichtwirkung verbessert. Da die Membran flexibel ist, passt sie sich der Wehrform an und verhindert so selbst bei niedrigem Druck jeglichen Flüssigkeitsdurchgang.
Öffnen des Ventils: Um den Durchfluss zu ermöglichen, dreht der Bediener das Handrad gegen den Uhrzeigersinn, wodurch der Kompressor zurückgezogen wird und die Membran vom Wehr abhebt. Die Eigenelastizität der Membran unterstützt diese Bewegung und schafft einen ungehinderten Weg für die Flüssigkeit. In Niederdrucksystemen erfordert dies nur ein minimales Drehmoment, sodass eine manuelle Bedienung ohne Werkzeug oder übermäßigen Kraftaufwand möglich ist.
Durchflussregelung: Im Gegensatz zu Ein-/Aus-Ventilen können Membranventile den Durchfluss durch teilweises Zusammendrücken der Membran drosseln. Dies ermöglicht eine präzise Steuerung, die bei Anwendungen, die eine genaue Dosierung erfordern, wie z. B. beim Mischen von Chemikalien oder in Laboraufbauten, entscheidend ist. Die lineare Beziehung zwischen Handradumdrehungen und Membranposition sorgt für vorhersehbare Durchflussraten.
Dichtungsmechanismus: Die Doppelfunktion der Membran als Dichtung und Antrieb macht Stopfbuchsen oder O-Ringe um die Spindel überflüssig und reduziert so potenzielle Leckstellen. Bei manuellen Niederdruckversionen wird die Dichtung durch die Elastizität des Materials und nicht durch hohe Druckkräfte aufrechterhalten, was Energie spart und die Lebensdauer der Komponenten verlängert.
Zu den Faktoren, die die Leistung beeinflussen, gehört die Wahl des Membranmaterials. PTFE-Membranen bieten beispielsweise eine ausgezeichnete chemische Beständigkeit, weisen aber bei niedrigen Temperaturen eine geringere Flexibilität auf, während Membranen auf Gummibasis eine bessere Elastizität für häufiges Betätigen bieten. Auch die Ventilgröße, typischerweise zwischen 1,27 cm und 30,5 cm Durchmesser, beeinflusst die Durchflusskapazität, gemessen in Cv-Werten (Durchflusskoeffizient).

In Bezug auf die Druckbelastbarkeit sind diese Ventile für maximal zulässige Betriebsdrücke (MAWP) ausgelegt, die für Niederdruckanwendungen geeignet sind. Eine Überschreitung dieses Werts kann zur Ermüdung oder zum Bersten der Membran führen. Daher müssen die Ingenieure die Ventilspezifikationen an die Systemanforderungen anpassen. Sicherheitsfunktionen wie Druckbegrenzungsanzeigen oder optische Positionsanzeigen am Handrad verhindern manchmal Missbrauch.

Schlüsselanwendungen in verschiedenen Branchen

Manuelle Niederdruck-Membranventile sind aufgrund ihres hygienischen Designs und ihrer Zuverlässigkeit weit verbreitet. Hier sind einige wichtige Anwendungen:

Pharmazeutische und Biotechnologische Industrie

In der pharmazeutischen Produktion ist die Aufrechterhaltung der Sterilität entscheidend. Diese Ventile werden in Prozessen wie Fermentation, Reinigung und Abfüllung eingesetzt, wo sie den Fluss von Kulturmedien, Puffern und pharmazeutischen Wirkstoffen (APIs) steuern. Die Isolierung der Membran verhindert Kreuzkontamination und erfüllt strenge Vorschriften wie die Current Good Manufacturing Practices (cGMP) der FDA. Die manuelle Bedienung ermöglicht Bedienern sofortige Anpassungen während der Chargenverarbeitung und gewährleistet so eine präzise Dosierung ohne Automatisierungsaufwand.

In Bioreaktorsystemen beispielsweise regulieren Niederdruck-Membranventile die Nährstoffzufuhr bei Drücken um 2–5 bar und verhindern so einen Rückfluss, der Mikroorganismen einschleppen könnte. Ihre Kompatibilität mit der CIP-Reinigung (Clean-in-Place) ermöglicht eine einfache Sterilisation mit Dampf oder Chemikalien und reduziert dadurch Ausfallzeiten.

Lebensmittel- und Getränkeverarbeitung

Hygiene ist auch in der Lebensmittelproduktion unerlässlich. Diese Ventile verarbeiten viskose Flüssigkeiten wie Soßen, Milchprodukte und Getränke beim Mischen, Pasteurisieren und Abfüllen. Der glatte, spaltfreie Durchfluss minimiert die Bakterienbildung und entspricht den HACCP-Standards (Hazard Analysis and Critical Control Points).

In Brauereien steuern manuelle Membranventile den Würzetransfer bei niedrigem Druck und ermöglichen Braumeistern die manuelle Feineinstellung des Durchflusses beim Maischen oder Läutern. Ihre Beständigkeit gegen Säuren und Reinigungsmittel gewährleistet eine lange Lebensdauer auch in rauen Umgebungen.

Wasseraufbereitung und Umweltsysteme

Kommunale und industrielle Wasseraufbereitungsanlagen setzen diese Ventile zur Chemikaliendosierung, Filtration und Schlammbehandlung ein. In Niederdruck-Umkehrosmoseanlagen regeln sie Permeat- und Konzentratströme und verhindern so Membranverschmutzung. Manuelle Varianten eignen sich ideal für abgelegene oder kleine Anlagen, bei denen eine Automatisierung zu teuer ist.

Zu den Umweltanwendungen gehört die Abwasserbehandlung, bei der Ventile Flockungsmittel oder Desinfektionsmittel steuern. Aufgrund ihrer Korrosionsbeständigkeit gegenüber Chlor und anderen Chemikalien eignen sie sich für den Langzeiteinsatz in feuchten Umgebungen.

Chemische Verarbeitung und Labore

In Laboren werden manuelle Niederdruck-Membranventile in Analysegeräten, Chromatographiesystemen und Reaktionsgefäßen eingesetzt. Sie verarbeiten korrosive Lösungsmittel wie Säuren oder Basen bei Labordrücken und gewährleisten einen sicheren, leckagefreien Betrieb.

In Chemiewerken werden sie für Probenahmeleitungen oder Pilotanlagen eingesetzt, wo die manuelle Steuerung das Experimentieren erleichtert. Beim Umgang mit Schlämmen oder Suspensionen verhindert die Ventilkonstruktion ein Verstopfen, da sich die Membran biegt und so Partikel löst.

Andere Nischenanwendungen

In Heizungs-, Lüftungs- und Klimasystemen regeln diese Ventile den Kühlmittelfluss in Niederdruckkreisläufen. In der Halbleiterfertigung steuern sie hochreines Wasser und Gase und stellen sicher, dass keine Partikelverunreinigungen entstehen. Auch in der Landwirtschaft kommen sie in Bewässerungssystemen zur Düngemittelverteilung zum Einsatz.

Insgesamt beruht die Vielseitigkeit auf der Fähigkeit des Ventils, eine große Bandbreite an Flüssigkeiten – von aggressiven Chemikalien bis hin zu empfindlichen biologischen Präparaten – zu handhaben und dabei die Integrität bei niedrigem Druck aufrechtzuerhalten.

Vorteile und Nachteile

Vorteile

Hygienisches Design: Die Membranbarriere verhindert den Kontakt der Flüssigkeit mit Metallteilen und verringert so das Kontaminationsrisiko.
Korrosionsbeständigkeit: Die Materialoptionen ermöglichen den Einsatz mit aggressiven Medien ohne Qualitätsverlust.
Geringer Wartungsaufwand: Keine Dichtung oder Schmierung erforderlich; der Membranaustausch ist unkompliziert.
Präzise Steuerung: Hervorragende Drosselmöglichkeiten zur Durchflussregulierung.
Kostengünstig bei niedrigem Druck: Die einfachere Konstruktion senkt die Anschaffungs- und Betriebskosten im Vergleich zu automatisierten Ventilen.
Sicherheit: Der manuelle Betrieb reduziert das Ausfallrisiko durch Stromausfälle oder elektronische Störungen.
Nachteile

Druckbeschränkungen: Nicht für Hochdruckanwendungen geeignet, da die Gefahr eines Membranversagens besteht.
Durchflussbeschränkungen: Die Wehrkonstruktion kann zu Druckabfällen führen und so die Effizienz bei hohem Durchfluss verringern.
Membranverschleiß: Häufiges Radfahren kann einen regelmäßigen Austausch erforderlich machen, was die langfristigen Kosten erhöht.
Manueller Aufwand: Bei großen Größen kann die Bedienung ohne ergonomische Hilfsmittel arbeitsintensiv sein.
Temperaturempfindlichkeit: Einige Membranmaterialien zersetzen sich bei extremen Temperaturen.
Trotz dieser Nachteile überwiegen bei gezielten Anwendungen oft die Vorteile.

Wartungs- und Auswahlrichtlinien

Die richtige Wartung gewährleistet eine lange Lebensdauer. Regelmäßige Kontrollen auf Membranrisse oder Undichtigkeiten sind unerlässlich. Der Austausch umfasst die Demontage der Haube, das Entfernen der alten Membran und den Einbau einer neuen, je nach Nutzung in der Regel alle 6–12 Monate.

Zu den Reinigungsprotokollen gehört das Spülen mit kompatiblen Lösungsmitteln oder die Dampfsterilisation. Die Schmierung ist minimal und konzentriert sich auf die Spindelgewinde.

Berücksichtigen Sie bei der Auswahl eines Ventils Folgendes:

– Flüssigkeitseigenschaften (Viskosität, Korrosivität, Temperatur).

– Anforderungen an Systemdruck und Durchfluss.

– Materialverträglichkeit.

– Größe und Endanschlüsse (Flansch, Gewinde usw.).

– Einhaltung gesetzlicher Vorschriften.

Es empfiehlt sich, die Herstellerangaben zu beachten und Kompatibilitätstests durchzuführen.

Die 10 besten Lieferanten und Unternehmen für hochreine Gasdruckregler in Thailand
Fazit

Manuelle Niederdruck-Membranventile sind unverzichtbare Werkzeuge in der Flüssigkeitssteuerung und werden für ihre Einfachheit, Hygiene und Zuverlässigkeit geschätzt. Sie werden häufig in der Pharmaindustrie, Lebensmittelverarbeitung, Wasseraufbereitung und darüber hinaus eingesetzt und bieten effektive Lösungen für Niederdruckumgebungen, in denen Kontaminationsprävention entscheidend ist. Obwohl sie nicht ohne Einschränkungen sind, machen ihre Designvorteile sie zur ersten Wahl für Ingenieure und Betreiber gleichermaßen.

Das Verständnis ihrer Funktionsprinzipien und Anwendungen ermöglicht eine bessere Systemkonstruktion und -bedienung. Mit der Weiterentwicklung der Industrie passen sich diese Ventile kontinuierlich an und gewährleisten so ein sicheres und effizientes Flüssigkeitsmanagement in einer zunehmend anspruchsvollen Welt.
