Laborgasventile aus Edelstahl 316L für kritische Gasanwendungen

Laborgasventile aus Edelstahl 316L für kritische Gasanwendungen

In modernen Laboren, Forschungseinrichtungen, Halbleiterlaboren, pharmazeutischen Produktionsanlagen, Analysezentren und fortschrittlichen Fertigungsumgebungen müssen Gasversorgungssysteme eine präzise Durchflussregelung, zuverlässige Absperrung und hervorragende Kontaminationsresistenz gewährleisten. Bei kritischen Gasanwendungen können selbst kleinste Leckagen, Partikelfreisetzungen oder Materialunverträglichkeiten experimentelle Ergebnisse beeinträchtigen, empfindliche Geräte beschädigen oder erhebliche Sicherheitsrisiken bergen.

Laborgasventile aus Edelstahl 316L finden in anspruchsvollen Umgebungen breite Anwendung, da sie Korrosionsbeständigkeit, mechanische Festigkeit, Reinheit und Kompatibilität mit einer Vielzahl von Prozessgasen vereinen. Im Vergleich zu herkömmlichen Industrieventilen zeichnen sich Laborgasventile durch ein besonders hohes Maß an Oberflächenqualität, Dichtheit, Totvolumen, Materialverträglichkeit und Verbindungssicherheit aus.

Dieser Artikel erläutert den Aufbau, die Vorteile, die Auswahlkriterien, die Anwendungsbereiche und die Leistungsmerkmale von Laborgasventilen aus Edelstahl 316L für kritische Gashandhabungssysteme.


Hersteller von hochreinen Spezialgasreglern
Warum 316L-Edelstahl für kritische Gasventile verwendet wird
316L-Edelstahl ist ein austenitischer Edelstahl, der Chrom, Nickel und Molybdän enthält. Durch die Zugabe von Molybdän wird die Beständigkeit gegen Lochfraß und Spaltkorrosion im Vergleich zu herkömmlichem 304-Edelstahl verbessert.

Das „L“ in 316L steht für eine kohlenstoffarme Zusammensetzung. Ein geringerer Kohlenstoffgehalt verringert das Risiko von Karbidausscheidungen beim Schweißen und trägt zur Korrosionsbeständigkeit im Bereich der Schweißnähte bei. Dadurch eignet sich 316L besonders für gefertigte Gasverteiler, Laborgasverteiler, Rohrleitungen und Ventilsysteme.

Bei kritischen Gasanwendungen geht es bei der Materialauswahl nicht nur um Korrosionsbeständigkeit. Das Ventilmaterial muss auch unter Druck, Temperaturschwankungen, wiederholten Schaltvorgängen und dem Kontakt mit verschiedenen Gasen seine mechanische Integrität bewahren.

Ein fachgerecht gefertigtes Ventil aus Edelstahl 316L kann Folgendes bieten:

Hohe Korrosionsbeständigkeit
Gute mechanische Festigkeit
Hervorragende Haltbarkeit
Geringes Kontaminationspotenzial
Gute Schweißbarkeit
Kompatibilität mit vielen Labor- und Industriegasen
Lange Lebensdauer unter anspruchsvollen Betriebsbedingungen
Für Anwendungen mit höchsten Reinheitsanforderungen können auch höherwertige Fertigungsprozesse erforderlich sein, darunter kontrollierte Reinigung, Elektropolieren, Präzisionsbearbeitung und Reinraummontage.

Konstruktion von Laborgasventilen
Ein Laborgasventil besteht typischerweise aus einem Ventilkörper, einem Betätigungsmechanismus, Dichtungskomponenten, Ein- und Auslassanschlüssen sowie internen Durchflussreglern. Die genaue Konstruktion hängt davon ab, ob es sich um ein Membranventil, ein Nadelventil, ein Kugelventil, ein Balgventil oder eine andere spezielle Ausführung handelt.

Das Ventilgehäuse wird üblicherweise aus Edelstahl 316L gefertigt, wenn Korrosionsbeständigkeit und Reinheit wichtig sind. Präzisionsbearbeitung trägt zur Kontrolle der Innenmaße und zur Verbesserung der Wiederholgenauigkeit bei.

Bei kritischen Anwendungen ist auch die interne Geometrie von Bedeutung. Ein schlecht konstruierter interner Kanal kann unnötige Toträume erzeugen, in denen sich Feuchtigkeit, Partikel oder Restgase ansammeln können. Die Minimierung des internen Totvolumens ist daher ein wichtiger Aspekt bei hochreinen Laborgassystemen.

Das Dichtungssystem ist ebenso wichtig. Je nach Anwendung verwenden Hersteller Metalldichtungen, Elastomerdichtungen, PTFE-basierte Werkstoffe oder andere spezielle Dichtungstechnologien. Die gewählte Dichtung muss mit dem jeweiligen Gas, Druck, der Temperatur und der Betriebsumgebung kompatibel sein.

Membranventile zur Steuerung hochreiner Gase
Membranventile werden häufig für Anwendungen mit hochreinen und kritischen Gasen ausgewählt, da die Membran den Betätigungsmechanismus vom Prozessgas trennt.

Diese Konstruktion kann das Risiko von Verunreinigungen durch Schmierstoffe, Partikel oder mechanische Einwirkungen im Gasstrom deutlich reduzieren. Sie gewährleistet zudem ein zuverlässiges Absperren und einen reproduzierbaren Betrieb.

Membranventile aus Edelstahl 316L werden häufig in Gasverteilungssystemen eingesetzt, wo Reinheit und Dichtheit höchste Priorität haben. Je nach Anwendung kann die Membran aus Edelstahl oder einer speziell auf die Gaszusammensetzung und die Betriebsbedingungen abgestimmten Legierung gefertigt sein.

Typische Anwendungsgebiete sind Laborgasanlagen, Prozessgassysteme für die Halbleiterindustrie, Analysegeräte, pharmazeutische Forschungseinrichtungen und Spezialgasverteilungssysteme.

Nadelventile zur präzisen Durchflussregulierung
Wenn eine präzise manuelle Durchflussregulierung erforderlich ist, kann ein Nadelventil aus Edelstahl 316L eine effektive Lösung sein.

Nadelventile nutzen ein konisches Innenelement zur Regulierung der Durchflussöffnung. Dies ermöglicht eine vergleichsweise feine Einstellung im Vergleich zu einfachen Ein/Aus-Ventilen. In Laborumgebungen ist dies nützlich zur Steuerung von Trägergasen, Spülgasen, Kalibriergasen oder anderen Prozessströmen mit geringem Durchfluss.

Ein Nadelventil sollte jedoch nicht automatisch als Ersatz für einen dedizierten Massendurchflussregler angesehen werden. Die Ventilauswahl sollte auf dem erforderlichen Durchflussbereich, der Druckdifferenz, der Genauigkeit, der Wiederholgenauigkeit und der Regelungsmethode basieren.

Bei kritischen Gasanwendungen ist die Präzisionsbearbeitung von Nadel und Sitz besonders wichtig. Oberflächenqualität und Maßgenauigkeit beeinflussen die Ventilfunktion und Wiederholgenauigkeit unmittelbar.

Kugelventile für zuverlässige Absperrung
Kugelhähne aus Edelstahl 316L werden häufig eingesetzt, wenn eine schnelle und zuverlässige Absperrung erforderlich ist.

Ein Kugelhahn besteht aus einer rotierenden Kugel mit einem durch die Mitte verlaufenden Kanal. Wenn der Kanal mit der Gasleitung fluchtet, ist der Hahn geöffnet. Durch Drehen der Kugel um etwa 90 Grad wird der Durchflussweg geschlossen.

Der Hauptvorteil von Kugelhähnen liegt in ihrer einfachen Bedienung und dem relativ geringen Strömungswiderstand im vollständig geöffneten Zustand. Sie werden häufig als Absperrventile an Laborgasleitungen, Gerätezuleitungen, Gasschränken, Verteilern und Versorgungssystemen eingesetzt.

Bei Anwendungen mit hochreinen Gasen müssen jedoch die interne Konstruktion und die Dichtungsmaterialien sorgfältig geprüft werden. Herkömmliche industrielle Kugelhähne bieten unter Umständen nicht die für empfindliche Gassysteme erforderliche Reinheit, Dichtheit oder das geringe Totvolumen.

Verbindungstypen und Systemintegration
Die Ventilverbindung ist ein wichtiger Faktor für die Zuverlässigkeit von Gassystemen. Gängige Verbindungsarten sind Rohrverschraubungen, VCR-Verbindungen, Schweißverbindungen und andere spezielle, hochdichte Schnittstellen.

Bei kritischen Gasanwendungen werden häufig Stirndichtungsverbindungen gewählt, da sie bei korrekter Installation eine hohe mechanische Integrität und zuverlässige Abdichtung gewährleisten.

Orbitalschweißen kann auch in permanenten Reinstgasleitungssystemen eingesetzt werden. Geschweißte Verbindungen eliminieren viele potenzielle mechanische Schwachstellen und bieten bei korrekter Steuerung des Schweißprozesses hervorragende Reinheit und Dichtheit.

Der Ventillieferant sollte daher in der Lage sein, die benötigte Anschlussart, Rohrgröße, Druckstufe und Installationskonfiguration anzugeben.

Dichtheit und Sauberkeit
Die Verhinderung von Leckagen ist eine der wichtigsten Anforderungen an Laborgasventile.

Je nach Art des Gases kann ein Gasaustritt zum Verlust teurer Spezialgase, zu ungenauen Versuchsbedingungen, zur Kontamination von Laborumgebungen oder zu ernsthaften Sicherheitsrisiken führen.

Kritische Gasventile müssen daher gemäß den Anwendungsanforderungen einer geeigneten Dichtheitsprüfung unterzogen werden. In hochintegrierten Gassystemen wird häufig die Helium-Dichtheitsprüfung eingesetzt, da Helium selbst kleinste Leckagen aufspüren kann.

Sauberkeit ist ein weiterer wesentlicher Leistungsfaktor. Interne Verunreinigungen können Bearbeitungsrückstände, Öle, Partikel, Feuchtigkeit oder andere Substanzen umfassen, die während der Fertigung und Montage eingebracht wurden.

Für die Versorgung mit hochreinen Gasen können spezielle Reinigungs- und Verpackungsverfahren für Ventile erforderlich sein. Ziel ist es, Partikel, Kohlenwasserstoffe, Feuchtigkeit und andere Verunreinigungen zu minimieren, bevor das Ventil in das Gasversorgungssystem eingebaut wird.

Oberflächenveredelung und Elektropolieren
Die Oberflächenbeschaffenheit der Innenseite eines Gasventils aus Edelstahl kann die Sauberkeit des Systems erheblich beeinflussen.

Eine glattere Innenfläche bietet weniger Stellen, an denen sich Verunreinigungen ansammeln können. Für Anwendungen, die eine sehr hohe Gasreinheit erfordern, kann Elektropolieren eingesetzt werden.

Elektropolieren ist eine elektrochemische Oberflächenbehandlung, bei der gezielt Material von der Metalloberfläche abgetragen wird. Bei sachgemäßer Durchführung verbessert sie die Oberflächenglätte und Korrosionsbeständigkeit und reduziert gleichzeitig mikroskopische Unebenheiten.

Elektropolieren allein garantiert jedoch kein hochreines Ventil. Fertigungsqualität, Reinigung, Montage, Prüfung, Verpackung und Installation tragen alle zur endgültigen Leistungsfähigkeit des Gassystems bei.

Gaskompatibilität
Edelstahl 316L bietet eine breite Kompatibilität, aber kein Ventilmaterial sollte als universell mit jedem Gas kompatibel angesehen werden.

Die Gasverträglichkeit hängt von Faktoren wie Gaschemie, Konzentration, Druck, Temperatur, Feuchtigkeitsgehalt, Ventilkonstruktion und Dichtungsmaterial ab.

Inertgase wie Stickstoff, Argon und Helium sind beispielsweise im Allgemeinen einfacher zu handhaben als hochreaktive oder korrosive Gase. Spezialgase, die in der Halbleiter-, Chemie- und Forschungsindustrie eingesetzt werden, erfordern unter Umständen eine deutlich sorgfältigere Auswahl der Materialien und Dichtungen.

Vor der Auswahl eines Ventils sollten Ingenieure die gesamte Konfiguration der medienberührenden Materialien bewerten und nicht nur das Ventilgehäuse berücksichtigen.

Überlegungen zu Druck und Temperatur
Ein Laborgasventil muss für die tatsächlichen Betriebsbedingungen des Systems ausgelegt sein.

Wichtige Parameter sind:

Maximaler Arbeitsdruck
Betriebstemperatur
Gasart
Druckdifferenz
Fließrate
Anzahl der Arbeitszyklen
Erforderliche Abschaltleistung
Verbindungstyp
Der maximale Nenndruck darf niemals getrennt von der Temperatur und der Anschlusskonfiguration bewertet werden. Die gesamte Ventilbaugruppe muss für den vorgesehenen Betriebsbereich geeignet sein.

Bei Hochdruck-Spezialgassystemen müssen Druckregler, Sicherheitsventile, Absperrventile und andere Komponenten als Teil einer integrierten Druckregelungsstrategie ausgewählt werden.

Anwendungsbereiche von 316L-Laborgasventilen
Laborgasventile aus Edelstahl 316L können in einer Vielzahl kritischer Gasanwendungen eingesetzt werden.

Halbleiterlaboratorien
In Forschungs- und Produktionsanlagen für Halbleiter werden hochreine Gase für Abscheidung, Ätzung, Reinigung, Dotierung und andere Prozesse verwendet. Gasventile müssen daher höchste Reinheit und zuverlässige Durchflussabsperrung gewährleisten, um empfindliche Prozesse zu schützen.

Analytical Instruments
Gaschromatographie, Massenspektrometrie, Spektroskopie und andere Analysesysteme benötigen unter Umständen Trägergase, Kalibriergase, Spülgase oder spezielle Gasmischungen. Eine stabile und leckagefreie Gaskontrolle trägt wesentlich zur analytischen Genauigkeit bei.

Pharmazeutische und biotechnologische Forschung
Labore, die in der pharmazeutischen und biotechnologischen Forschung tätig sind, verwenden Stickstoff, Kohlendioxid, Sauerstoff und andere Gase. Eine zuverlässige Gaskontrolle ist wichtig, um kontrollierte Prozessumgebungen aufrechtzuerhalten und empfindliche Experimente zu schützen.

Chemische Forschung
Chemische Labore können mit korrosiven, reaktiven, toxischen oder Spezialgasen arbeiten. Ventilmaterialien und Dichtungskomponenten müssen entsprechend den spezifischen chemischen Eigenschaften jedes Gases ausgewählt werden.

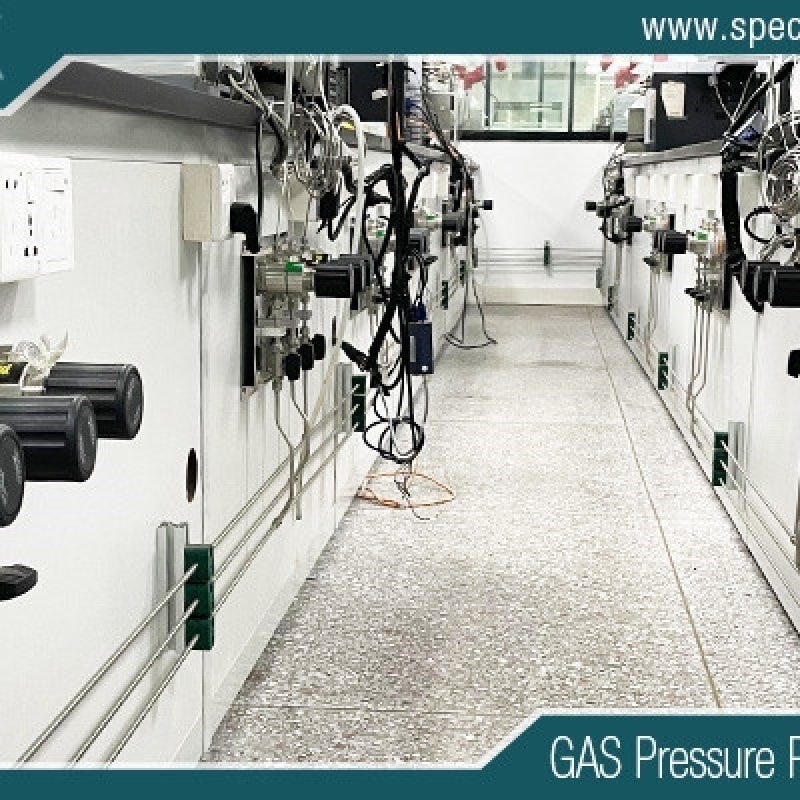

Gasschränke und Verteilerkästen
Laborgasventile werden außerdem häufig in Gasschränke, Gasverteiler, Verteilersysteme, Zapfstellen und zentrale Gasverteilungssysteme integriert.

Wie man das richtige Laborgasventil auswählt
Die Auswahl des richtigen Ventils erfordert mehr als nur die Wahl eines Gehäuses aus Edelstahl 316L.

Zuerst muss die Gasart und der erforderliche Reinheitsgrad bestimmt werden. Anschließend sind Betriebsdruck, Temperatur, Durchflussrate, Anschlusskonfiguration und die erforderliche Ventilfunktion festzulegen.

Ingenieure sollten außerdem Folgendes bewerten:

Benetzte Materialien
Dichtungsmaterialien
Innenoberflächenfinish
Totvolumen
Leckrate
Reinigungsverfahren
Verbindungstechnik
Druckrate
Anforderungen an den Betriebszyklus
Erforderliche Zertifizierungen und Testdokumentation
Bei besonders sensiblen Anwendungen empfiehlt es sich, mit einem Hersteller zusammenzuarbeiten, der Rückverfolgbarkeit, Materialzertifikate, Prüfberichte, Dichtheitsprüfungsergebnisse und Reinigungsdokumentation bereitstellen kann.


Fazit
Laborgasventile aus Edelstahl 316L bilden eine zuverlässige Grundlage für kritische Gashandhabungssysteme, bei denen Korrosionsbeständigkeit, Reinheit, Dichtheit und Langzeitleistung von entscheidender Bedeutung sind.

Die richtige Ventilkonstruktion hängt von der jeweiligen Anwendung ab. Membranventile eignen sich gut zur Absperrung hochreiner Gase, Nadelventile ermöglichen eine präzise manuelle Durchflussregulierung und Kugelventile bieten ein komfortables und zuverlässiges Absperren. Anschlusstechnik, Oberflächenbeschaffenheit, Dichtungsmaterialien, Reinigungsverfahren und Dichtheitsprüfung sind bei der Auslegung eines hochintegrierten Gassystems gleichermaßen wichtig.

Für Labore, Halbleiteranlagen, pharmazeutische Forschungsumgebungen, Analysegeräte und spezielle Gasverteilungssysteme kann die Auswahl eines fachgerecht konstruierten Gasventils aus Edelstahl 316L dazu beitragen, Kontaminationsrisiken zu reduzieren, die Systemzuverlässigkeit zu verbessern und eine stabile Gaszufuhr zu gewährleisten.

Letztendlich ist das beste Laborgasventil nicht einfach dasjenige mit den höchsten Materialanforderungen. Es ist dasjenige, dessen Materialien, Geometrie, Dichtungstechnik, Reinheitsgrad, Nenndruck, Anschlüsse und Prüfverfahren optimal auf die Anforderungen der kritischen Gasanwendung abgestimmt sind.

Weitere Informationen zu Laborgasventilen aus Edelstahl 316L für kritische Gasanwendungen finden Sie bei Jewellok unter https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/.
