Hochreiner Gasregler in Halbleiterqualität für die Prozessgassteuerung

Hochreine Gase (UHP) sind für die moderne Halbleiterfertigung unerlässlich. Prozessgase wie Stickstoff (N₂), Argon (Ar), Wasserstoff (H₂), Sauerstoff (O₂), Kohlendioxid (CO₂) und verschiedene Spezialgase werden während der gesamten Waferherstellung eingesetzt, einschließlich Abscheidung, Ätzen, Ionenimplantation, Reinigung, Dotierung und Kammerspülung. Da Halbleiterprozesse mit extrem geringen Toleranzen arbeiten, können selbst geringste Verunreinigungen oder instabiler Gasdruck die Waferqualität, die Prozessreproduzierbarkeit und die Zuverlässigkeit der Anlagen beeinträchtigen.

Das Herzstück eines Hochleistungs-Gasversorgungssystems ist der Ultrahochreinheits-Gasregler (UHP-Gasregler) in Halbleiterqualität. Im Gegensatz zu herkömmlichen Industriereglern sind UHP-Gasregler speziell für die Aufrechterhaltung eines stabilen Drucks und die Minimierung von Partikelbildung, Feuchtigkeitskontamination, Ausgasung und Gasleckage ausgelegt. Ihre Oberflächenbeschaffenheit, Materialauswahl, Membrankonstruktion, Dichtungstechnik und Fertigungsprozesse müssen den hohen Anforderungen der Halbleiterindustrie und anderer Anwendungen mit höchsten Reinheitsanforderungen gerecht werden.

Ein sachgemäß ausgewählter UHP-Gasregler gewährleistet eine präzise Druckregelung von der Gasquelle bis zum Prozessgerät und schützt nachgeschaltete Anlagen vor übermäßigen Druckschwankungen. Dieser Artikel erläutert Aufbau, Funktionsprinzipien, Werkstoffe, Leistungsmerkmale, Anwendungsbereiche und Auswahlkriterien von UHP-Gasreglern in Halbleiterqualität.


Die 10 besten Hersteller von Spezialgasdruckreglerventilen in China
Was ist ein UHP-Gasregler in Halbleiterqualität?
Ein UHP-Gasregler in Halbleiterqualität ist ein Präzisionsdruckregelgerät für hochreine und ultrahochreine Gasverteilungssysteme. Seine Hauptfunktion besteht darin, den Gasdruck von einer Hochdruckquelle auf einen stabilen, für Halbleiterprozessanlagen geeigneten Enddruck zu reduzieren und zu regeln.

Eine typische Gasflasche oder ein Gastanksystem kann mit einem deutlich höheren Druck arbeiten, als das Prozessgerät benötigt. Der Regler bewirkt eine kontrollierte Druckreduzierung und gleicht gleichzeitig Änderungen des Eingangsdrucks und des nachgelagerten Gasbedarfs aus.

In Halbleiteranwendungen reicht eine reine Druckregelung nicht aus. Der Regler muss zudem die Gasreinheit während des gesamten Förderprozesses gewährleisten. Interne Komponenten erfordern daher sorgfältig ausgewählte Materialien, kontrollierte Oberflächenbeschaffenheit, geringes Totvolumen und zuverlässige Dichtungsstrukturen.

Typische UHP-Regler werden in Gasschränken, Gasverteilern, Ventilverteilerkästen (VMBs), Chemikalienfördersystemen und Gasversorgungssystemen am Verbrauchsort installiert.

Warum die Regulierung von Hochdruckgasen in der Halbleiterfertigung so wichtig ist
Die Halbleiterfertigung erfordert hochgradig kontrollierte Prozessbedingungen. Der Gasdruck beeinflusst direkt Parameter wie Gasdurchflussrate, Kammerdruck, Reagenzienkonzentration und Prozessgleichmäßigkeit.

Beispielsweise können bei der chemischen Gasphasenabscheidung (CVD) oder der Atomlagenabscheidung (ALD) Schwankungen in der Gaszufuhr die Schichtdicke und -homogenität beeinflussen. Beim Plasmaätzen kann ein instabiler Gasdruck die Plasmaeigenschaften und Ätzprofile verändern.

Kontamination ist ein weiteres großes Problem. Herkömmliche Industrieregler können Materialien oder interne Geometrien aufweisen, die Partikel, Feuchtigkeit, Kohlenwasserstoffe oder andere Verunreinigungen in den Gasstrom einbringen. Diese Verunreinigungen können empfindliche Halbleiterprozesse negativ beeinflussen.

Ein UHP-Regler in Halbleiterqualität ist daher so ausgelegt, dass er Folgendes bietet:

Stabiler und wiederholbarer Abwärtsdruck
Extrem geringe interne Kontamination
Minimale Partikelerzeugung
Geringe Gasdurchlässigkeit und Ausgasung
Zuverlässige Dichtheit
Hohe Korrosionsbeständigkeit
Geringes internes Totvolumen
Konstante Leistung über lange Betriebszeiten
Diese Eigenschaften machen UHP-Regler zu einer wichtigen Komponente für die Aufrechterhaltung der Prozessstabilität und der Gasreinheit.

Materialien, die in UHP-Gasreglern verwendet werden
Die Materialauswahl ist einer der wichtigsten Faktoren bei der Entwicklung von Halbleiter-Gasreglern. Für medienberührende Bauteile wird üblicherweise hochwertiger Edelstahl, insbesondere Edelstahl 316L, verwendet, da dieser korrosionsbeständig ist, eine hohe mechanische Festigkeit aufweist und für den Einsatz mit hochreinen Gasen geeignet ist.

Für anspruchsvolle Anwendungen in der Halbleiterindustrie kann Edelstahl 316L in kontrollierten Schmelzprozessen hergestellt und anschließend speziellen Reinigungs- und Veredelungsverfahren unterzogen werden. Durch Elektropolieren lassen sich die Oberflächeneigenschaften verbessern und die Ansammlung von Verunreinigungen reduzieren.

Die Membran ist eine weitere wichtige Komponente. Je nach Gasart, Druckbereich und Anwendungsanforderungen verwenden Hersteller metallische Membranmaterialien mit ausgezeichneter Dauerfestigkeit und Korrosionsbeständigkeit.

Auch die Dichtungsmaterialien müssen sorgfältig ausgewählt werden. Die Kompatibilität von Elastomeren hängt von der Gaszusammensetzung, der Temperatur, dem Druck und der geforderten Reinheit ab. Bei aggressiven oder hochreaktiven Gasen ist die Materialverträglichkeit besonders wichtig, da ungeeignete Dichtungsmaterialien sich zersetzen, durchlässig werden oder Verunreinigungen erzeugen können.

Innenoberflächenbearbeitung und Elektropolieren
Die Oberflächenqualität im Inneren des Gases hat einen direkten Einfluss auf dessen Reinheit. Raue Innenoberflächen können mikroskopisch kleine Bereiche bilden, in denen sich Feuchtigkeit, Partikel und andere Verunreinigungen ansammeln können.

Aus diesem Grund werden Gasregler in Halbleiterqualität häufig mit hochpräzisen Oberflächengüten im Innenbereich gefertigt. Elektropolieren wird üblicherweise eingesetzt, um die Oberflächenbeschaffenheit von medienberührenden Edelstahlbauteilen zu verbessern.

Durch das Elektropolieren wird gezielt Material von der Oberfläche abgetragen, wodurch mikroskopische Unebenheiten reduziert und die Korrosionsbeständigkeit verbessert werden. Eine glattere Innenfläche trägt außerdem zu einer zuverlässigeren Reinigung und zum Betrieb mit hochreinen Gasen bei.

Die genauen Anforderungen an die Oberflächenrauheit hängen von der Reglerkonstruktion und der Anwendung ab. Halbleiterkunden sollten daher den vom Hersteller angegebenen Ra-Wert, die Materialzertifizierung, das Reinigungsverfahren und den Prüfstandard überprüfen, anstatt sich allein auf allgemeine Aussagen wie „hohe Reinheit“ zu verlassen.

Membranbasierte Druckregelung
Viele UHP-Regler für Halbleiter nutzen membranbasierte Druckregelungsmechanismen. Die Membran trennt den Gasstrom von den mechanischen Steuerkomponenten und reduziert so das Risiko einer Kontamination durch bewegliche mechanische Teile.

Bei Änderungen des nachgelagerten Drucks reagiert die Membran auf die Druckdifferenz und passt die Position des internen Ventils im Regler an. Dadurch kann der Regler trotz Schwankungen im Gasverbrauch einen relativ stabilen Ausgangsdruck aufrechterhalten.

Eine metallische Membran kann bei Anwendungen mit hohen Reinheitsgraden Vorteile bieten, da sie bei geeigneter Auswahl eine ausgezeichnete Beständigkeit gegen Permeation und chemische Einwirkung aufweist.

Die Membrankonstruktion beeinflusst auch die Empfindlichkeit, den Durchfluss, die Druckstabilität und die Lebensdauer des Reglers. Daher sollte der Regler entsprechend der tatsächlichen Gasart, dem Eingangsdruck, dem Ausgangsdruck, dem Durchfluss und den Betriebsbedingungen ausgewählt werden.

Dichtheitsprüfung und Heliumleckprüfung
Die Leckageverhütung ist für Halbleitergassysteme unerlässlich, insbesondere wenn giftige, korrosive, entzündliche oder teure Prozessgase zum Einsatz kommen.

UHP-Regler werden üblicherweise während der Fertigung einer Helium-Dichtheitsprüfung unterzogen. Helium wird verwendet, da es aufgrund seiner geringen Molekülgröße und seiner inerten Eigenschaften äußerst effektiv selbst kleinste Leckagen aufspüren kann.

Die Dichtheit eines Reglers hängt nicht nur vom Gehäusematerial ab, sondern auch von der Membrankonstruktion, den Dichtungen, den Anschlüssen, den Schweißnähten und der Fertigungsqualität.

Für kritische Halbleiteranwendungen sollten Kunden dokumentierte Leckratenspezifikationen und Testverfahren anfordern. Es ist außerdem wichtig, zwischen externer und interner Leckage zu unterscheiden, da beide die Systemleistung auf unterschiedliche Weise beeinträchtigen können.

Design mit geringem Totvolumen
Totvolumen bezeichnet interne Bereiche, in denen Gas eingeschlossen bleiben oder nur eingeschränkten Gasaustausch erfahren kann. In Reinstgassystemen kann ein zu hohes Totvolumen den Spülbedarf erhöhen und potenziell zu Kreuzkontaminationen beitragen.

UHP-Regler verfügen daher häufig über kompakte interne Strömungswege und optimierte Ventilgeometrien. Die Reduzierung unnötigen internen Volumens trägt zur Verbesserung der Spüleffizienz und des Gasaustauschs bei.

Die Konstruktion mit geringem Totvolumen ist besonders vorteilhaft in Systemen, die mehrere Prozessgase oder Gase mit unterschiedlichen chemischen Eigenschaften verarbeiten. Sie kann dazu beitragen, die Übergangszeiten zwischen den Prozessschritten zu verkürzen und die zum Spülen benötigte Gasmenge zu reduzieren.

Anwendungen in Halbleiter-Gasversorgungssystemen
UHP-Gasregler in Halbleiterqualität werden in einer Vielzahl von Gasverteilungsanwendungen eingesetzt.

Gasschränke
Gasschränke ermöglichen die kontrollierte Lagerung und Abgabe von Prozessgasflaschen. Regler im Inneren des Schranks reduzieren den Flaschendruck und gewährleisten eine kontrollierte Gaszufuhr zu nachgeschalteten Komponenten.

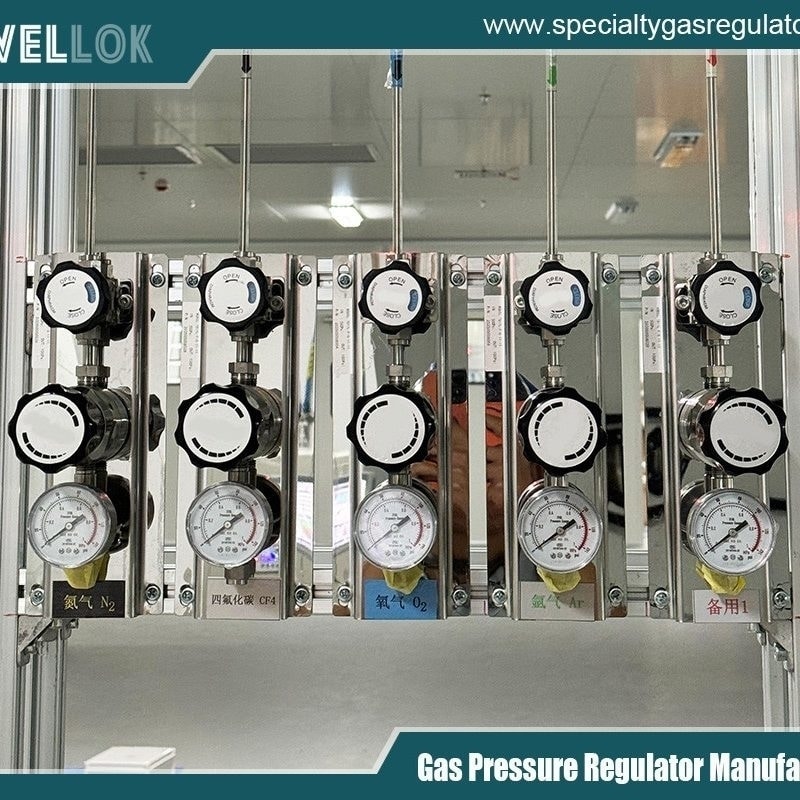

Gaspaneele
Gasverteiler integrieren Regler mit Ventilen, Drucksensoren, Filtern, Rückschlagventilen und weiteren Komponenten. Ein präziser UHP-Regler gewährleistet die für eine stabile Prozessgasversorgung erforderliche Druckregelung.

Ventilverteilerkästen
VMB-Systeme verteilen Prozessgase an mehrere Halbleiteranlagen. Zuverlässige Regler tragen zur Aufrechterhaltung eines gleichmäßigen Drucks im gesamten Verteilungsnetz bei.

Gasversorgungssysteme am Verbrauchsort
Verbrauchsstellenregler werden in der Nähe von Halbleiterprozessanlagen installiert. Ihre Funktion besteht darin, eine präzise Enddruckregelung zu gewährleisten, bevor das Gas in die Prozessanlage eintritt.

ALD- und CVD-Systeme
Für Abscheidungsprozesse ist eine präzise Steuerung der Zufuhr von Vorläufer- und Trägergasen erforderlich. Eine stabile Druckregelung trägt zu gleichbleibenden Prozessbedingungen und reproduzierbarer Filmbildung bei.

Ätzsysteme
Ätzgase müssen kontrolliert zugeführt werden, um die geeigneten Prozessbedingungen in der Kammer aufrechtzuerhalten. Ein hochwertiger Regler kann dazu beitragen, Druckschwankungen im Gasversorgungssystem zu minimieren.

Wichtige Leistungsparameter
Bei der Auswahl eines UHP-Gasreglers in Halbleiterqualität sollten Ingenieure verschiedene technische Parameter berücksichtigen.

Eingangsdruck: Der maximale und der Betriebseingangsdruck bestimmen, ob der Regler für die Gasquelle geeignet ist.

Ausgangsdruck: Der Regler sollte den erforderlichen nachgelagerten Druckbereich mit ausreichender Einstellauflösung bereitstellen.

Durchflusskapazität: Die Durchflussanforderungen sollten zusammen mit dem Druckverlust und den Gaseigenschaften betrachtet werden.

Gasverträglichkeit: Die medienberührenden Materialien müssen mit dem jeweiligen Prozessgas kompatibel sein.

Leckrate: Für kritische Anwendungen sollten die Spezifikationen für externe und interne Leckagen überprüft werden.

Oberflächenbeschaffenheit: Die Oberflächenrauheit im Inneren und die angewandten Bearbeitungsverfahren sind wichtige Indikatoren für die Leistungsfähigkeit im Hinblick auf hohe Reinheit.

Temperaturbereich: Die Betriebstemperatur beeinflusst die Materialeigenschaften, die Druckstabilität und die Dichtheit.

Verbindungsart: In Halbleitergassystemen werden üblicherweise hochreine Rohrverschraubungen, Schweißverbindungen oder andere spezielle Verbindungskonfigurationen verwendet.

Auswahlhilfe für UHP-Regler
Die Auswahl des richtigen Reglers erfordert eine Systembewertung und reicht nicht aus, wenn man sich lediglich für einen Regler anhand des Druckbereichs entscheidet.

Zunächst muss das genaue Gas bzw. Gasgemisch identifiziert werden. Anschließend sollte die chemische Verträglichkeit für jedes medienberührende Bauteil geprüft werden.

Als Nächstes sind der maximale Eingangsdruck, der erforderliche Ausgangsdruck, der normale Betriebsdurchfluss und der maximale Durchfluss zu bestimmen. Ingenieure sollten zudem die Druckstabilität bei Änderungen des Gasverbrauchs berücksichtigen.

Anschlussart und -größe des Reglers müssen mit der Gasanlage oder den Prozessleitungen übereinstimmen. Bei kritischen Anwendungen können Schweißverbindungen potenzielle Leckagestellen reduzieren, während hochreine mechanische Verschraubungen gewählt werden können, wenn Wartung oder Modularität erforderlich sind.

Abschließend sollten Fertigungsqualität, Reinigungsverfahren, Materialzertifikate, Helium-Dichtheitsprüfung, Oberflächenbeschaffenheit und Rückverfolgbarkeit bewertet werden. Diese Faktoren sind besonders wichtig, wenn der Regler in der modernen Halbleiterfertigung eingesetzt wird.

Anforderungen an Herstellung und Reinigung
Die Leistungsfähigkeit eines UHP-Gasreglers hängt maßgeblich von der Fertigungsqualität ab. Die im Gasweg verwendeten Komponenten sollten in einer kontrollierten Umgebung hergestellt und gemäß den für Reinstgasanwendungen geeigneten Verfahren gereinigt werden.

Nach der Bearbeitung können die Bauteile Verfahren wie Entgraten, Präzisionsreinigung, Passivierung, Elektropolieren, Ultraschallreinigung und kontrolliertes Trocknen durchlaufen.

Bei der Montage sollte der Kontakt mit Öl, Staub, Feuchtigkeit und anderen Verunreinigungen minimiert werden. Auch die Verpackung ist wichtig, da ein einwandfrei gereinigter Regler durch unsachgemäße Handhabung oder Lagerung verunreinigt werden kann.

Hersteller, die die Halbleiterindustrie beliefern, sollten die Rückverfolgbarkeit von Materialien, Produktionschargen, Prüfergebnissen und Reinigungsprozessen gewährleisten. Die Dokumentation stärkt das Vertrauen der Kunden in die langfristige Leistungsfähigkeit der Gasanlagen.

Vorteile von hochwertigen Halbleiter-UHP-Reglern
Ein fachgerecht ausgelegter UHP-Regler bietet zahlreiche Vorteile für Halbleiter-Gasversorgungssysteme.

Erstens verbessert eine stabile Druckregelung die Prozesswiederholbarkeit. Zweitens reduzieren hochwertige medienberührende Materialien und Oberflächenbeschaffenheit das Kontaminationsrisiko. Drittens trägt eine zuverlässige Dichtungstechnik dazu bei, den Austritt gefährlicher Gase zu verhindern. Viertens können Konstruktionen mit geringem Totvolumen die Spüleffizienz verbessern und den Gasverbrauch senken.

Darüber hinaus kann eine robuste Bauweise den Wartungsaufwand verringern und die Gesamtlebensdauer des Gasverteilungssystems verlängern.

Für Halbleiterhersteller können diese Vorteile zu einer verbesserten Anlagenverfügbarkeit, einer konstanteren Prozessleistung und geringeren Betriebsrisiken führen.


Fazit
Der Reinstgasregler in Halbleiterqualität ist eine Schlüsselkomponente moderner Prozessgasregelsysteme. Seine Funktion geht weit über die einfache Druckreduzierung hinaus. Ein leistungsstarker Reinstgasregler muss einen stabilen Druck gewährleisten und gleichzeitig die Reinheit, Sicherheit und Zuverlässigkeit der Gasversorgung sicherstellen.

Hochwertige Materialien wie Edelstahl 316L, präzise Membranstrukturen, kontrollierte Oberflächengüten, Strömungswege mit geringem Totvolumen und zuverlässige Dichtungstechnologien sind grundlegend für die Leistungsfähigkeit von UHP-Reglern. Ebenso wichtig sind ordnungsgemäße Reinigung, Helium-Dichtheitsprüfung, Inspektion und Rückverfolgbarkeit.

Mit der Verkleinerung der Strukturgrößen und den steigenden Anforderungen an die Prozessbedingungen in der Halbleiterfertigung müssen Gasversorgungssysteme präziser und zuverlässiger arbeiten. Die Auswahl eines UHP-Gasreglers in Halbleiterqualität unter Berücksichtigung von Gasverträglichkeit, Druckanforderungen, Durchflusskapazität, Oberflächenbeschaffenheit, Dichtheit und Fertigungsqualität trägt dazu bei, dass Halbleiterfabriken eine stabile und reproduzierbare Prozessgasversorgung gewährleisten können.

Für Halbleiteranlagenhersteller, Systemintegratoren für Gasanlagen und Ingenieure für industrielle Gassysteme ist die Investition in fachgerecht konstruierte UHP-Druckregler ein wesentlicher Schritt zum Aufbau einer zuverlässigen, kontaminationskontrollierten Gasversorgungsinfrastruktur.
