Industrielle Abgasreinigungssysteme für Halbleiterfertigungsanlagen

Die Halbleiterfertigung erfordert hochkontrollierte Produktionsumgebungen, in denen selbst geringfügige Schwankungen der chemischen Konzentration, der Temperatur, des Drucks oder der luftgetragenen Verunreinigungen die Prozessstabilität und die Produktausbeute beeinträchtigen können. Bei der Waferherstellung verwenden Halbleiteranlagen eine Vielzahl von Prozessgasen und Chemikalien, darunter korrosive, toxische, brennbare und umweltregulierte Substanzen. Diese Stoffe können gefährliche Abgase erzeugen, die sicher aufgefangen, behandelt und abgeleitet werden müssen, bevor sie in die Atmosphäre gelangen.

Industrielle Abgasreinigungssysteme sind daher ein unverzichtbarer Bestandteil moderner Halbleiterfertigungsanlagen. Ein fachgerecht ausgelegtes Abgasreinigungssystem entfernt schädliche Gase aus den Prozessabgasströmen, schützt Mitarbeiter und Anlagen, reduziert die Umweltbelastung und unterstützt Halbleiterhersteller bei der Einhaltung immer strengerer Emissionsvorschriften.

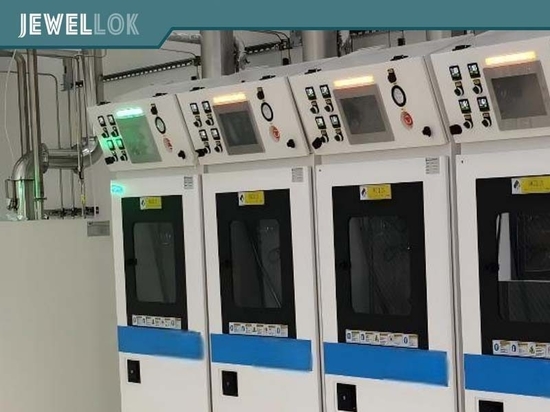

Was ist ein industrielles Abgasreinigungssystem?
Ein industrielles Abgasreinigungssystem ist eine Abgasreinigungsanlage zur Entfernung oder Neutralisierung gefährlicher Schadstoffe aus industriellen Prozessgasen. In der Halbleiterfertigung werden Abgasreinigungssysteme üblicherweise nachgeschaltet zu Prozessanlagen, Gasversorgungssystemen, Vakuumpumpen und Abgaskrümmern installiert.

Je nach Herstellungsverfahren können Abgase saure Gase, alkalische Verbindungen, toxische Substanzen, flüchtige organische Verbindungen (VOCs), Feinstaub und andere reaktive Nebenprodukte enthalten. Ein Abgaswäscher nutzt physikalische, chemische oder thermische Behandlungsverfahren, um diese Schadstoffe auf ein zulässiges Maß zu reduzieren.

Ein komplettes Halbleiter-Scrubbersystem kann mehrere Hauptkomponenten umfassen:

Prozessablufteinlass
Waschkammer oder Reaktionskammer
Chemisches Dosiersystem
Sprühdüsen oder Verpackungsmaterialien
Umwälzpumpen
Gas-Flüssigkeits-Trennanlage
Nebelabscheider
Rauchabsaugung
Sensoren und Überwachungsinstrumente
Schaltschrank
Entwässerungs- und Abwassermanagementsystem
Auslass für aufbereitetes Gas
Die Konfiguration hängt von der Prozesschemie, dem Abgasdurchsatz, der Schadstoffkonzentration, der Temperatur und dem erforderlichen Abscheidegrad ab.

Warum Halbleiteranlagen fortschrittliche Abgasreinigungssysteme benötigen
Halbleiterfertigungsprozesse erzeugen komplexe Abgasströme. Prozesse wie Ätzen, Abscheiden, Reinigen, Diffusion und Ionenimplantation können verschiedene Arten von gefährlichen Gasen freisetzen.

Beispielsweise können bei Nass- und Trockenätzverfahren saure oder korrosive Verbindungen entstehen. Chemische Gasphasenabscheidung (CVD), Atomlagenabscheidung (ALD) und verwandte Verfahren können reaktive Gase als Nebenprodukte erzeugen. Reinigungsvorgänge können zusätzlich korrosive oder flüchtige Verbindungen in das Abgassystem einbringen.

Das einfache Ableiten dieser Gase direkt in die Atmosphäre ist sowohl aus Sicherheits- als auch aus Umweltsicht inakzeptabel.

Ein industrieller Gaswäscher ermöglicht eine kontrollierte Abgasreinigung zwischen den Anlagen zur Halbleiterfertigung und dem Abgaskamin. Durch die Behandlung der Abgase nahe der Entstehungsquelle oder über ein zentrales Abgasreinigungssystem können Hersteller die Schadstoffemissionen deutlich reduzieren.

Moderne Abgasreinigungssysteme unterstützen Halbleiterfabriken auch durch einen stabilen Betrieb unter sich ständig ändernden Prozessbedingungen. Dies ist besonders wichtig, da Halbleiterproduktionsanlagen oft rund um die Uhr in Betrieb sind.

Gängige Scrubber-Technologien für die Halbleiterfertigung
Keine Abgasreinigungstechnologie eignet sich für alle Anwendungen in der Halbleiterindustrie. Systementwickler wählen das Behandlungsverfahren üblicherweise anhand der Abgascharakteristika aus.

Nasswäschersysteme
Nasswäscher verwenden eine flüssige Lösung, um Verunreinigungen im Abgas zu absorbieren, zu neutralisieren oder mit ihnen zu reagieren.

Das kontaminierte Gas tritt in die Wäscherkammer ein und kommt mit der Waschflüssigkeit in Kontakt. Je nach Ausführung kann der Kontakt durch Sprühdüsen, Füllkörper, Venturi-Düsen oder andere Gas-Flüssigkeits-Kontaktstrukturen verbessert werden.

Nasswäscher eignen sich besonders für wasserlösliche und reaktive Gase. Die Nasswäschertechnologie kann bei der Behandlung von sauren und alkalischen Gasen sowie bei bestimmten Anwendungen zur Partikelabscheidung eingesetzt werden.

Ein Chemikaliendosiersystem kann eingesetzt werden, um den erforderlichen pH-Wert und die Chemikalienkonzentration aufrechtzuerhalten. Die kontinuierliche Überwachung trägt dazu bei, die Wirksamkeit der Waschlösung zu gewährleisten.

Trockenwäschersysteme
Trockenwäscher verwenden feste Adsorptionsmittel oder reaktive Materialien anstelle von zirkulierender Flüssigkeit.

Kontaminierte Abgase durchlaufen ein Behandlungsmedium, das die Zielschadstoffe bindet oder chemisch mit ihnen reagiert. Trockenwäscher sind vorteilhaft, wenn die Abwassermenge minimiert werden muss oder wenn für bestimmte Gaskomponenten spezielle Adsorptionsmaterialien benötigt werden.

Trockenwäscher werden häufig für toxische oder reaktive Gase eingesetzt, die mithilfe von speziell entwickelten Adsorptionsmedien effektiv aufgefangen werden können.

Thermische Wäschersysteme
Thermische Behandlungssysteme nutzen eine kontrollierte Hochtemperatur-Oxidation, um bestimmte brennbare oder reaktive Verbindungen zu zersetzen.

Thermische Wäscher eignen sich besonders für Abgasströme, die Gase enthalten, welche sich nicht effizient durch herkömmliche Nassabsorption behandeln lassen. Das Behandlungsverfahren wandelt die Zielverbindungen in besser handhabbare Produkte um, die anschließend in weiteren Stufen behandelt werden können.

Für Anwendungen in der Halbleiterindustrie kann die Wärmebehandlung mit der Nassreinigung kombiniert werden, um ein mehrstufiges Abgasreinigungssystem zu schaffen.

Hybrid-Abgasreinigungssysteme
Viele moderne Halbleiterfabriken nutzen Hybridsysteme, die mehrere Behandlungstechnologien kombinieren.

Ein System kann beispielsweise reaktive Verbindungen durch thermische Oxidation zerstören und anschließend saure Gase und lösliche Nebenprodukte durch Nasswäsche entfernen. Diese Konfiguration ermöglicht es dem System, mehrere Schadstoffe in einem einzigen Abgasreinigungssystem zu beseitigen.

Hybridsysteme bieten eine größere Flexibilität, wenn bei Halbleiterprozessen komplexe Abgaszusammensetzungen entstehen.

Wichtige Designüberlegungen
Die Entwicklung eines industriellen Wäschers für eine Halbleiterfertigungsanlage erfordert eine detaillierte Analyse sowohl des Prozesses als auch des Abgassystems.

Abgaszusammensetzung
Zunächst ist die chemische Zusammensetzung des Abgases zu berücksichtigen.

Ingenieure müssen die vorhandenen Gase, ihre Konzentrationsbereiche, chemischen Eigenschaften, Temperaturen und mögliche Wechselwirkungen kennen. Diese Informationen entscheiden darüber, ob das System Absorption, Adsorption, Oxidation, Neutralisation oder eine Kombination dieser Technologien nutzen sollte.

Da sich Halbleiterprozesse im Laufe der Zeit verändern können, sollte der Wäscher auch in der Lage sein, Schwankungen in der Gaszusammensetzung zu bewältigen.

Abgasdurchflussrate
Die Gasdurchflussrate beeinflusst die Kapazität des Wäschers direkt.

Bei einer Unterdimensionierung des Systems kann es zu unzureichendem Gas-Flüssigkeits-Kontakt oder zu kurzer Verweilzeit kommen, was eine geringe Abscheideleistung zur Folge hat. Eine Überdimensionierung des Systems hingegen kann die Anlagenkosten, den Energieverbrauch und den Installationsaufwand erhöhen.

Genaue Daten zum Abgasstrom sind daher bei der Auswahl der Abgaswäschergröße unerlässlich.

Entfernungseffizienz
Die Entfernungseffizienz ist einer der wichtigsten Leistungsparameter.

Der erforderliche Wirkungsgrad hängt von der Art des Schadstoffs, der Prozesschemie, den lokalen Umweltauflagen und den Emissionsvorgaben der Anlage ab. Ingenieure müssen unter Umständen die Eingangskonzentration, die Ausgangskonzentration, den Druckverlust, die Verweilzeit, den Chemikalienverbrauch und die Betriebstemperatur bewerten.

Bei kritischen Halbleiteranwendungen sollte das System mit angemessenen Sicherheitsmargen ausgelegt werden, anstatt kontinuierlich mit seiner theoretischen Maximalleistung zu arbeiten.

Baumaterialien
Abgassysteme in der Halbleiterindustrie können stark korrosive Chemikalien enthalten, weshalb die Materialauswahl von extrem hoher Bedeutung ist.

Gängige Konstruktionsmaterialien sind beispielsweise Edelstahl, Polypropylen (PP), Polyvinylchlorid (PVC), chloriertes Polyvinylchlorid (CPVC), PVDF, PTFE und andere chemikalienbeständige Materialien.

Das richtige Material hängt von der spezifischen chemischen Umgebung, der Temperatur, dem Druck und der erwarteten Lebensdauer ab.

Für Anwendungen in der Halbleiterindustrie mit hohen Reinheitsanforderungen ist die Kontaminationskontrolle ebenfalls von großer Bedeutung. Innenflächen, Dichtungen, Rohrleitungen, Ventile, Pumpen und andere Komponenten sollten so ausgewählt werden, dass unerwünschte Reaktionen und die Bildung von Partikeln minimiert werden.

Sicherheits- und Überwachungsfunktionen
Sicherheit ist eine grundlegende Anforderung an Halbleiter-Scrubbersysteme.

Moderne Systeme können Drucksensoren, Temperatursensoren, Durchflussmesser, Füllstandssensoren, pH-Überwachung, Differenzdrucküberwachung, Leckageerkennung und andere Instrumente integrieren.

Automatische Alarme können die Bediener benachrichtigen, wenn kritische Betriebsparameter vordefinierte Bereiche verlassen.

Beispielsweise kann ein abnormaler Druck auf eine Abgasverstopfung hinweisen, während ein geringer Durchfluss auf ein Problem mit der Pumpe oder den Rohrleitungen hindeuten kann. pH-Wert-Änderungen können darauf hinweisen, dass die Chemikaliendosierung angepasst werden muss.

Eine speicherprogrammierbare Steuerung (SPS) kann diese Signale integrieren und Pumpen, Lüfter, Ventile, Dosiersysteme, Alarme und Notabschaltfunktionen koordinieren.

Integration mit Abgassystemen für Halbleiter
Ein Abgaswäscher sollte nicht als isoliertes Gerät betrachtet werden. Seine Leistung hängt maßgeblich davon ab, wie er sich in die gesamte Abgasarchitektur der Halbleiteranlage integriert.

Das System kann mit der Abgasführung von Prozesswerkzeugen, lokalen Absauganlagen, Vakuumpumpenausgängen, Abgasverteilern und anlagenweiten Lüftungsanlagen verbunden werden.

Die korrekte Dimensionierung der Kanäle und die Druckregelung sind unerlässlich. Ein zu hoher Druckabfall kann Prozessanlagen beeinträchtigen, während eine unzureichende Abluftleistung zu einer ungenügenden Schadstoffabscheidung führen kann.

Ingenieure sollten daher den gesamten Abgasweg von der Halbleiterprozesskammer bis zum endgültigen Austrittspunkt bewerten.

Automatisierung und intelligente Überwachung
Moderne Abgasreinigungssysteme nutzen zunehmend Automatisierung und Datenüberwachung, um die Zuverlässigkeit zu verbessern.

Echtzeitüberwachung kann Informationen liefern über:

Abgasstrom
pH-Wert der Waschflüssigkeit
Temperatur
Differenzdruck-
Pumpenstatus
Lüfterstatus
Chemikalienverbrauch
Flüssigkeitsstand
Alarmbedingungen
Wartungsstatus
Die Daten können in eine Anlagenmanagement- oder Fertigungsumgebung integriert werden, sodass die Bediener mehrere Abgasreinigungssysteme von einem zentralen Kontrollraum aus überwachen können.

Die vorausschauende Instandhaltung kann auch dazu beitragen, ungewöhnliche Betriebstrends zu erkennen, bevor sie sich zu größeren Geräteausfällen entwickeln.

Wartungsanforderungen
Regelmäßige Wartung ist für die Aufrechterhaltung der Leistungsfähigkeit der Scheuersaugmaschine unerlässlich.

Zu den typischen Wartungsarbeiten gehören die Inspektion von Pumpen, Sprühdüsen, Packungsmaterialien, Filtern, Tropfenabscheidern, Sensoren, Chemikaliendosiergeräten, Rohrleitungen, Ventilen und Entwässerungssystemen.

Abgelagerte Feststoffe oder Reaktionsnebenprodukte können die Effizienz des Gas-Flüssigkeits-Kontakts verringern und den Druckverlust erhöhen. Sensoren müssen unter Umständen kalibriert werden, um eine genaue Überwachung zu gewährleisten.

Vorbeugende Wartungsprogramme sollten auf Betriebsstunden, Prozesschemie, Schadstoffbelastung und Herstellerempfehlungen basieren.

Energie- und Betriebskostenoptimierung
Obwohl der Umweltschutz der Hauptzweck eines Wäschers ist, hat die Energieeffizienz für Halbleiterfabriken zunehmend an Bedeutung gewonnen.

Große Halbleiterfabriken betreiben unter Umständen zahlreiche Abluftreinigungsanlagen im Dauerbetrieb. Abluftventilatoren, Pumpen, Heizungen und andere Hilfseinrichtungen können daher erhebliche Mengen an Energie verbrauchen.

Durch den Einsatz von Frequenzumrichtern, optimiertem Pumpenbetrieb, effizienter Lüfterauswahl, automatischer Chemikaliendosierung und intelligenten Steuerungsstrategien lassen sich die Betriebskosten senken.

Die Optimierung des Druckverlusts ist besonders wichtig, da selbst eine relativ geringe Reduzierung des Systemwiderstands über lange Betriebszeiten hinweg zu erheblichen Energieeinsparungen führen kann.

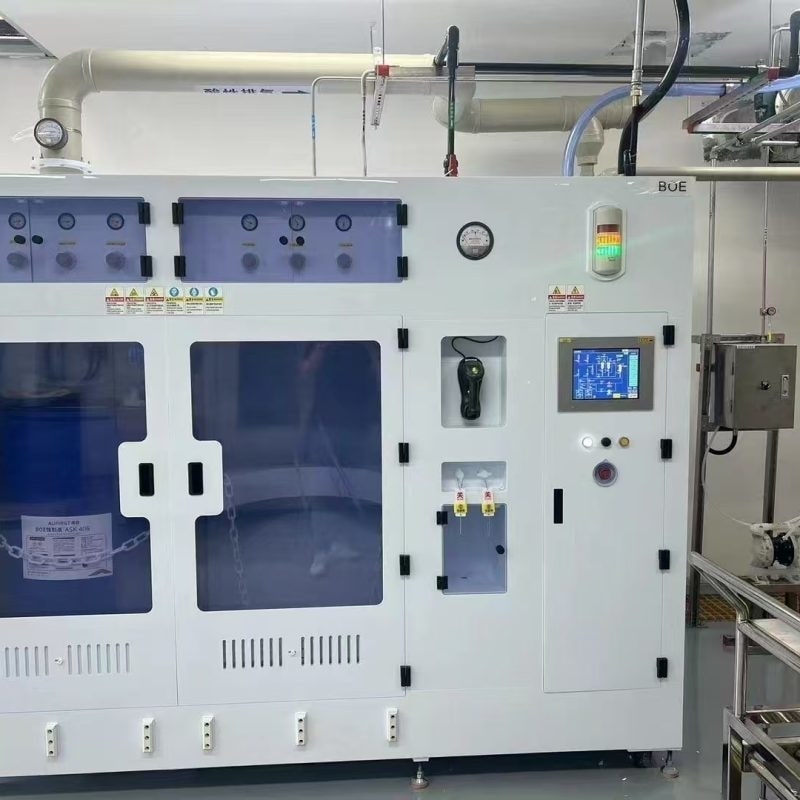

Hochreine Chemikalienverteilungssysteme
Fazit
Industrielle Abgasreinigungssysteme sind ein wesentlicher Bestandteil von Halbleiterfertigungsanlagen. Sie ermöglichen die kontrollierte Behandlung gefährlicher Prozessabgase und tragen gleichzeitig zur Sicherheit der Arbeiter, zum Schutz der Anlagen, zur Einhaltung von Umweltauflagen und zu einem stabilen Fabrikbetrieb bei.

Die effektivste Lösung ist nicht einfach ein Hochleistungs-Abgaswäscher, sondern ein speziell für den Halbleiterprozess entwickeltes Abgasreinigungssystem. Abgaszusammensetzung, Durchflussrate, Schadstoffkonzentration, Abscheidegrad, Korrosionsbeständigkeit, Automatisierung, Druckregelung, Wartung und Energieverbrauch müssen bei der Systementwicklung berücksichtigt werden.

Mit der fortschreitenden Entwicklung der Halbleiterfertigung hin zu kleineren Strukturgrößen, komplexeren Materialien und immer anspruchsvolleren Produktionsumgebungen steigen auch die Anforderungen an die Abgasreinigung. Moderne Nass-, Trocken-, thermische und Hybrid-Abgasreinigungstechnologien bieten flexible Lösungen für unterschiedliche Prozessgase und Betriebsbedingungen.

Für Halbleiterhersteller ist die Auswahl eines erfahrenen Anbieters von Abgasreinigungsanlagen mit Expertise in den Bereichen Prozessabgase, chemische Beständigkeit, Automatisierung und Umwelttechnik von entscheidender Bedeutung. Eine gut konzipierte industrielle Abgasreinigungsanlage gewährleistet einen zuverlässigen Langzeitbetrieb und trägt dazu bei, dass Halbleiteranlagen eine sicherere Produktion, geringere Emissionen, eine höhere Betriebseffizienz und eine bessere Umweltbilanz erreichen.
