Zuverlässige Gasumschaltsysteme für eine kontinuierliche und sichere Gasversorgung

In vielen industriellen Anwendungen ist eine stabile und unterbrechungsfreie Gasversorgung unerlässlich für einen sicheren Betrieb, effiziente Prozesse und hohe Produktqualität. Branchen wie die Halbleiterfertigung, die Pharmaindustrie, Labore, die chemische Industrie, die Elektronikproduktion und die Energiewirtschaft sind auf hochreine und Spezialgase angewiesen, die kontinuierlich und ohne Druckschwankungen oder Versorgungsunterbrechungen zugeführt werden müssen. Jeder unerwartete Ausfall der Gasversorgung kann zu Produktionsausfällen, Anlagenschäden, Sicherheitsrisiken und erheblichen finanziellen Verlusten führen.

Ein Gasumschaltsystem ist eine fortschrittliche Gasmanagementlösung, die automatisch oder manuell zwischen zwei Gasquellen umschaltet und so eine kontinuierliche Gasversorgung gewährleistet, selbst wenn die primäre Gasflasche oder Gasquelle leer ist. Durch die Integration von Hochleistungsventilen, Druckreglern, Sensoren, Steuerungssystemen und Sicherheitsmechanismen bieten moderne Gasumschaltsysteme eine zuverlässige, effiziente und sichere Gasversorgung für kritische Anwendungen.

Dieser Artikel erläutert die Funktionsprinzipien, die wichtigsten Komponenten, die Vorteile, die Anwendungsbereiche und die Auswahlkriterien zuverlässiger Gasumschaltsysteme für industrielle Anwendungen und Anwendungen mit hochreinen Gasen.

Was ist ein Gasumschaltsystem?
Ein Gasumschaltsystem ist ein Gerät oder eine integrierte Gasanlage, die den Übergang zwischen zwei oder mehr Gasversorgungsquellen steuert. Hauptzweck des Systems ist die Aufrechterhaltung einer unterbrechungsfreien Gasversorgung durch automatisches Umschalten von einer leeren oder unterdruckbehafteten Gasquelle auf eine alternative Gasquelle.

Herkömmliche Gasversorgungssysteme erfordern, dass Bediener leere Gasflaschen manuell austauschen, was Produktionsprozesse unterbrechen und Betriebsrisiken erhöhen kann. Ein Gasumschaltsystem beseitigt dieses Problem, indem es den Gasdruck kontinuierlich überwacht und die Gasversorgung bei Bedarf automatisch umschaltet.

Ein typisches Zweizylinder-Gasumschaltsystem umfasst:

Primäre Gasquelle
Notgasversorgung
Hochdruck-Absperrventile
Druckregler
Ventile prüfen
Regelventile
Drucksensor
Alarmanlagen
Gasüberwachungsgeräte
Bedienfeld oder SPS-System
Das System kann für verschiedene Gase, Drücke, Durchflussraten und Anwendungsanforderungen konfiguriert werden und eignet sich daher sowohl für Industriegase als auch für hochreine Spezialgase.

Wie funktioniert ein Gasumschaltsystem?
Das Funktionsprinzip eines Gasumschaltsystems beruht auf der Drucküberwachung und dem kontrollierten Umschalten zwischen Gasquellen.

1. Normaler Gasversorgungsbetrieb
Im Normalbetrieb versorgt die primäre Gasquelle die nachgeschalteten Geräte mit Gas. Der Druckregler reduziert den hohen Flaschendruck auf den erforderlichen Betriebsdruck und gewährleistet so eine stabile Gasversorgung.

Das Steuerungssystem überwacht kontinuierlich:

Eingangsdruck
Ausgangsdruck
Zylinderdruck
Gasverbrauchsrate
Systemstatus
Wenn die primäre Gasquelle über ausreichend Druck verfügt, bleibt die Backup-Gasquelle isoliert und betriebsbereit.

2. Niederdruckerkennung
Sinkt der Druck im Primärzylinder unter einen voreingestellten Wert, erkennt das Gasumschaltsystem den Niederdruckzustand mittels Drucksensoren oder mechanischer Schaltmechanismen.

Das System wertet den Zustand der Gasversorgung aus und bereitet die Aktivierung der Notstromversorgung vor.

Moderne automatische Systeme können Folgendes bieten:

Niederdruckalarme
Fernüberwachungssignale
Datenerfassung
Gerätekommunikation über Industrieprotokolle
Dadurch können die Betreiber den Zustand der Gasversorgung vor einer vollständigen Abschaltung ermitteln.

3. Automatische Gasumschaltung
Sobald die primäre Gasquelle den eingestellten Umschaltdruck erreicht, schaltet das System automatisch auf die sekundäre Gasquelle um.

Der Schaltvorgang wird sorgfältig kontrolliert, um Folgendes zu vermeiden:

Gasflussunterbrechung
Druckstoß
Rückflussverunreinigung
Prozessinstabilität
Hochwertige Gasumschaltsysteme sind so konzipiert, dass sie während des Umschaltens einen konstanten Ausgangsdruck aufrechterhalten und so einen unterbrechungsfreien Betrieb für empfindliche Fertigungsprozesse gewährleisten.

4. Austausch der leeren Gasquelle
Sobald die Notgasversorgung aktiv ist, können die Bediener die leere Hauptgasflasche gefahrlos austauschen, ohne die Gaszufuhr zu unterbrechen.

Sobald ein neuer Zylinder eingebaut ist, schaltet das System ihn wieder in den Standby-Modus, bereit für den nächsten Umschaltzyklus.

Diese kontinuierliche Rotation verbessert die betriebliche Effizienz deutlich und reduziert manuelle Eingriffe.

Wichtige Komponenten eines zuverlässigen Gasumschaltsystems
Ein leistungsstarkes Gasumschaltsystem hängt von der Qualität und Konstruktion jeder einzelnen Komponente ab.

1. Hochreine Gasventile
Gasventile sind wichtige Bauteile, die den Gasfluss und die Gasabsperrung steuern.

Für Anwendungen in der Halbleiter-, Pharma- und Laborindustrie werden häufig Ventile mit ultrahoher Reinheit eingesetzt. Diese Ventile werden aus korrosionsbeständigen Materialien wie Edelstahl 316L gefertigt und sind so konstruiert, dass die Partikelbildung und Kontamination minimiert werden.

Wichtige Merkmale des Ventils sind:

Hohe Dichtheit
Geringes Innenvolumen
Ausgezeichnete Korrosionsbeständigkeit
Lange Lebensdauer
Reinraumtauglichkeit
Bei Spezialgasen werden Membranventile oft bevorzugt, da sie eine ausgezeichnete Dichtungsleistung bieten und das Kontaminationsrisiko minimieren.

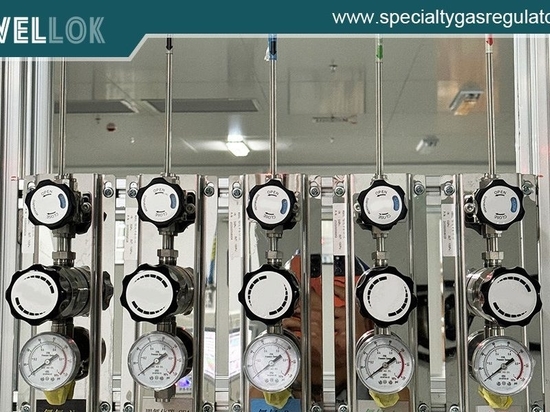

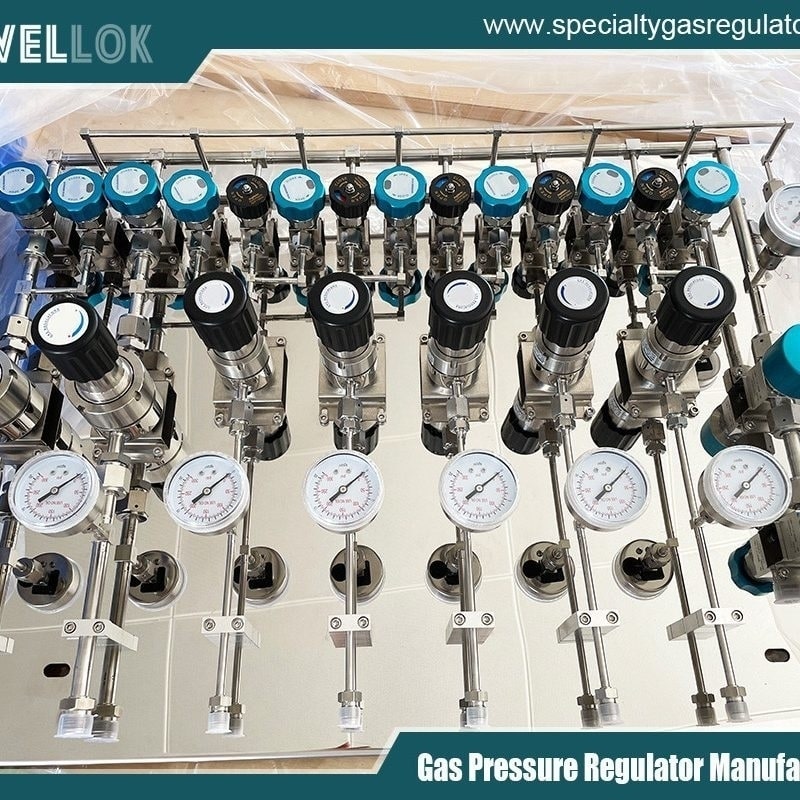

2. Druckregler
Druckregler reduzieren den hohen Gasdruck aus den Zylindern auf einen stabilen Betriebsdruck, der von den nachgeschalteten Geräten benötigt wird.

Ein zuverlässiges Gasumschaltsystem benötigt Regler mit folgenden Eigenschaften:

Präzise Druckregelung
Niedrige Druckschwankungen
Hohe Wiederholgenauigkeit
Hervorragende Dichtleistung
Für Anwendungen mit hochreinen Gasen werden häufig Edelstahlregler mit Metallmembran verwendet, da diese im Vergleich zu herkömmlichen Reglern eine bessere Kontaminationskontrolle bieten.

3. Drucksensoren und Überwachungsgeräte
Moderne Gasumschaltsysteme nutzen elektronische Drucksensoren, um die Gasversorgungsbedingungen in Echtzeit zu überwachen.

Diese Sensoren liefern wichtige Informationen, darunter:

Zylinderdruckniveau
Schaltstatus
Systemalarme
Wartungsanforderungen
Die Integration mit industriellen Steuerungssystemen ermöglicht Fernüberwachung und automatischen Betrieb.

4. Steuerungssystem
Das Steuerungssystem ist das intelligente Zentrum eines automatischen Gasumschaltsystems.

Je nach Anwendungsanforderungen stehen folgende Steuerungsmöglichkeiten zur Verfügung:

Mechanische automatische Umschaltung
Mechanische Systeme nutzen Druckausgleichsprinzipien, um Gasquellen ohne elektrische Energie umzuschalten.

Vorteile:

Einfache Struktur
Hohe Zuverlässigkeit
Geringer Wartungsaufwand
Geeignet für Basisanwendungen
Automatische elektronische Steuerung
Elektronische Systeme nutzen SPS-Steuerungen, Sensoren und Kommunikationsschnittstellen.

Vorteile:

Fernüberwachung
Erweiterte Alarmfunktionen
Datenaufzeichnung
Integration mit Fabrikautomatisierungssystemen
Für Halbleiterfabriken und fortschrittliche Fertigungsanlagen bieten elektronische Steuerungssysteme eine höhere operative Transparenz und Sicherheit.

Vorteile der Verwendung von Gasumschaltsystemen
1. Kontinuierliche Gasversorgung
Der größte Vorteil eines Gasumschaltsystems ist der unterbrechungsfreie Betrieb.

Bei Fertigungsprozessen, die einen kontinuierlichen Gasfluss erfordern, können unerwartete Stillstände aufgrund leerer Gasflaschen oder Versorgungsunterbrechungen vermieden werden.

Dies ist besonders wichtig für:

Halbleiterherstellung
Chemische Verarbeitung
Laborexperimente
Pharmazeutische Produktion
2. Verbesserte Sicherheit
Der manuelle Zylinderwechsel birgt Betriebsrisiken, insbesondere beim Umgang mit gefährlichen oder giftigen Gasen.

Ein Gasumschaltsystem verbessert die Sicherheit durch:

Reduzierung der manuellen Handhabung
Minimierung der Risiken durch Gasexposition
Bereitstellung einer automatischen Druckregelung
Verhinderung eines fehlerhaften Ventilbetriebs
Bei gefährlichen Gasen wie korrosiven, giftigen oder reaktiven Gasen bietet die automatische Umschaltung eine zusätzliche Schutzebene.

3. Reduzierte Produktionsausfallzeiten
Unerwartete Gasknappheit kann die Produktion unterbrechen und zu kostspieligen Ausfallzeiten führen.

Gasumschaltsysteme gewährleisten automatisch die Versorgungssicherheit und helfen Herstellern so, die Produktivität und die Anlagenauslastung zu verbessern.

Eine kontinuierliche Gaszufuhr ist besonders wertvoll in Branchen, in denen Prozessunterbrechungen Produkte beschädigen oder langwierige Wiederherstellungsverfahren für die Anlagen erfordern können.

4. Bessere Gasmanagement-Effizienz
Ein sachgemäß konzipiertes Umschaltsystem ermöglicht es Unternehmen, die Zylindernutzung und Wartungspläne zu optimieren.

Die Vorteile umfassen:

Effizientere Zylinderwechselplanung
Reduzierte Arbeitsbelastung des Bedieners
Bessere Bestandsverwaltung
Verbesserte Gasnutzung
Anwendungen von Gasumschaltsystemen
Halbleiterfertigung
Die Halbleiterindustrie benötigt extrem hochwertige Gasversorgungssysteme für Prozesse wie beispielsweise:

Chemische Gasphasenabscheidung (CVD)
Atomlagenabscheidung (ALD)
Radierung
Ionenimplantation
Dünnschichtverarbeitung
Gasumschaltsysteme werden üblicherweise in Gasschränke und Gasversorgungssysteme für Halbleiteranlagen integriert, um eine stabile Versorgung mit Spezialgasen zu gewährleisten.

Laborgassysteme
Forschungslabore nutzen Gasumschaltsysteme für Anwendungen wie:

Analytische Instrumente
Massenspektrometer
Chromatographie
Forschungsausrüstung
Eine zuverlässige Gasversorgung gewährleistet genaue Testergebnisse und schützt empfindliche Instrumente.

Pharmazeutische Herstellung
Die pharmazeutische Produktion erfordert eine präzise Gaskontrolle für Prozesse wie:

Verpackungs-
Schutz vor Inertgasen
Laboranalyse
Produktionsumgebungen
Gasumschaltsysteme tragen zur Aufrechterhaltung sauberer und stabiler Gasversorgungsbedingungen bei.

Chemische und industrielle Anwendungen
Chemische Anlagen nutzen Gasumschaltsysteme für:

Prozessgase
Spülsysteme
Schweißgase
Instrumentengase
Die Systeme verbessern die Zuverlässigkeit und reduzieren Betriebsunterbrechungen.

Wie man das richtige Gasumschaltsystem auswählt
Die Auswahl des richtigen Gasumschaltsystems erfordert die Berücksichtigung mehrerer Faktoren.

1. Kompatibilität mit verschiedenen Gastypen
Verschiedene Gase haben unterschiedliche chemische Eigenschaften.

Halten:

Korrosive Gase
Giftige Gase
Brennbare Gase
Inertgase
Hochreine Gase
Die Werkstoffe und Dichtungstechnologien müssen mit den Gaseigenschaften kompatibel sein.

2. Druckanforderungen
Das System muss übereinstimmen:

Zylinderdruck
Ausgangsdruck
Durchflussratenanforderungen
Genauigkeit der Druckregelung
Eine falsche Druckwahl kann die Leistungsfähigkeit und Sicherheit der Geräte beeinträchtigen.

3. Reinheitsanforderungen
Industrien mit hohen Reinheitsanforderungen benötigen Systeme, die Verunreinigungen verhindern.

Wichtige Designmerkmale sind:

Elektropolierte Edelstahlrohre
Komponenten mit geringem Totvolumen
Hochintegritätsdichtung
Saubere Fertigungsprozesse
4. Automatisierungsebene
Nutzer sollten zwischen Folgendem wählen:

Manuelle Systeme
Halbautomatische Systeme
Vollautomatische Systeme
Die Wahl hängt von den Produktionsanforderungen, den Sicherheitsstandards und der betrieblichen Komplexität ab.

Zukunftstrends in der Gasumschalttechnologie
Mit der steigenden Nachfrage nach Automatisierung und intelligenter Fertigung werden Gasumschaltsysteme immer intelligenter.

Zukünftige Entwicklungen umfassen:

Intelligentes Monitoring:
Fortschrittliche Systeme werden Folgendes integrieren:

IoT-Sensoren
Cloud-Überwachung
Vorausschauende Wartung
Echtzeit-Datenanalyse
Höhere Reinheitsanforderungen
Die Halbleiter- und die fortgeschrittene Fertigungsindustrie fordern weiterhin sauberere Gassysteme mit:

Geringere Partikelbildung
Verbesserte Leckageleistung
Bessere Materialverträglichkeit
Integrierte Sicherheitssteuerung
Zukünftige Gasmanagementplattformen werden Folgendes kombinieren:

Gasdetektion
Automatische Abschaltung
Remote control
Sicherheitsverriegelungen
Dadurch werden sicherere und effizientere Gasversorgungssysteme geschaffen.

Druckregler vs. Überdruckventil
Fazit
Ein zuverlässiges Gasumschaltsystem ist eine entscheidende Lösung für Branchen, die eine kontinuierliche, sichere und stabile Gasversorgung benötigen. Durch die automatische Umschaltung zwischen primärer und sekundärer Gasquelle minimieren diese Systeme Ausfallzeiten, verbessern die Betriebssicherheit und optimieren das Gasmanagement.

Moderne Gasumschaltsysteme bieten dank fortschrittlicher Komponenten wie hochreiner Ventile, präziser Druckregler, intelligenter Überwachungssensoren und automatisierter Steuerungssysteme eine zuverlässige Leistung für die Halbleiterfertigung, Labore, die pharmazeutische Industrie, die chemische Verarbeitung und industrielle Anwendungen.

Da die Industrie weiterhin höhere Zuverlässigkeit, Reinheit und Automatisierung fordert, bleibt die Gasumschalttechnologie ein wesentlicher Bestandteil moderner Gasversorgungsinfrastruktur. Die Wahl des richtigen Systemdesigns, der passenden Materialien und der optimalen Steuerungskonfiguration gewährleistet langfristige Sicherheit, Effizienz und einen stabilen Betrieb kritischer Gasversorgungsanwendungen.
