Hauptkomponenten und Funktionsweise des Chemikaliendosiermoduls (CDM)

Ein Chemikaliendosiermodul (CDM) ist ein kritisches Subsystem zur Lagerung, Aufbereitung, Dosierung und Zufuhr von Prozesschemikalien in der Halbleiterfertigung, Elektronikproduktion, Photovoltaikherstellung, Materialwissenschaft, Pharmazie und anderen hochpräzisen industriellen Anwendungen. Da moderne Fertigungsprozesse zunehmend eine präzisere Kontrolle von Chemikalienkonzentration, Durchflussrate, Druck, Temperatur und Kontaminationsgrad erfordern, beeinflusst die Leistungsfähigkeit des CDM unmittelbar die Prozessstabilität, die Produktqualität, die Betriebssicherheit und die Chemikalienausnutzung.

Im Gegensatz zu herkömmlichen Anlagen zum Chemikalientransfer ist ein modernes CDM als integrierte Plattform für die Flüssigkeitshandhabung konzipiert. Es vereint Chemikalienlagerung bzw. Schnittstellen, Pumpen, Ventile, Filter, Regler, Sensoren, Rohrleitungen, Steuerungssysteme, Leckageerkennung und Sicherheitskomponenten zu einem koordinierten System. Je nach chemischen Eigenschaften und Anwendungsanforderungen kann das Modul für korrosive, toxische, flüchtige, hochreine oder empfindliche Chemikalien konfiguriert werden.

Das Verständnis der wichtigsten Komponenten und der Funktionsweise eines Chemikaliendosiermoduls ist daher unerlässlich für Ingenieure, die Chemikalienverteilungssysteme entwickeln, und für Hersteller, die geeignete Ausrüstung für moderne Produktionsumgebungen auswählen.

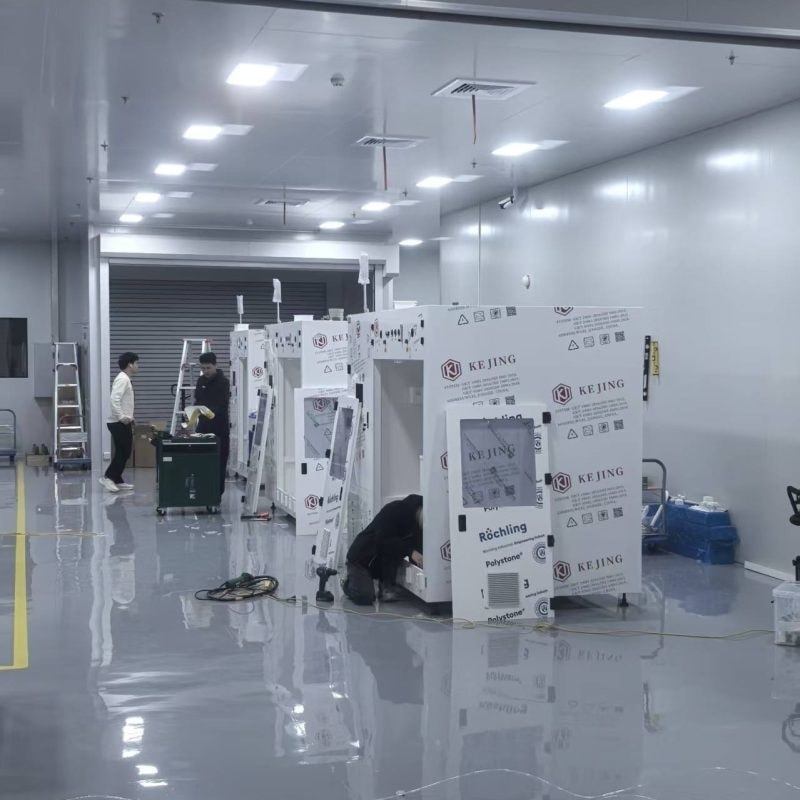

Automatisiertes Großmengen-Chemikaliendosiersystem mit hochreiner CDU für präzise industrielle Flüssigkeitssteuerung
1. Was ist ein Chemikaliendosiermodul?
Ein Chemikalienfördermodul ist eine technische Einheit, die den Transport flüssiger Chemikalien von einem Vorratsbehälter zu einem nachgelagerten Prozessgerät steuert. Als Vorratsbehälter können Fässer, Flaschen, Tanks, IBCs oder zentrale Chemikalienversorgungssysteme dienen.

Das Hauptziel eines CDM ist es, sicherzustellen, dass die benötigte Chemikalie die Prozessanlagen mit der richtigen Durchflussrate, dem richtigen Druck, der richtigen Temperatur, der richtigen Konzentration und der richtigen Reinheit erreicht.

Eine typische chemische Applikationssequenz lässt sich vereinfacht wie folgt darstellen:

Chemikalienquelle → Absperrventil → Pumpe → Filter → Druck-/Durchflussregelung → Sensorüberwachung → Verteilerleitung → Prozessanlage

In praktischen Systemen kann die Konfiguration deutlich komplexer sein. Mehrere Chemikalienquellen können an ein Modul angeschlossen werden, während automatische Ventile und programmierbare Steuerungen das Umschalten, die Zirkulation, die Spülung und die Zufuhr der Chemikalien regeln.

Für Anwendungen in der Halbleiterindustrie und anderen Bereichen mit hohen Reinheitsgraden muss das CDM außerdem die Partikelerzeugung, Metallverunreinigungen, chemische Zersetzung, Totvolumen und unerwünschte Exposition gegenüber der Umwelt minimieren.

2. Schnittstelle zwischen Chemikalienquelle und -versorgung
Die Schnittstelle zur Chemikalienquelle ist der Ausgangspunkt des CDM. Sie ermöglicht eine kontrollierte Verbindung zwischen dem Chemikalienbehälter und dem Zufuhrsystem.

Je nach Anwendung kommen als gängige Quellenkonfigurationen Chemikalienfässer, Kanister, Großtanks und austauschbare Behälter zum Einsatz. Zu den Verbindungskomponenten gehören Schläuche, Armaturen, Ventile, Schnellkupplungssysteme, Tauchrohre und Absaugvorrichtungen.

Die Materialverträglichkeit ist von besonderer Bedeutung. Chemikalien wie Säuren, Basen, Lösungsmittel, Oxidationsmittel und spezielle Prozesschemikalien können herkömmliche Metalle, Elastomere oder Kunststoffe angreifen. Daher werden CDM-Komponenten üblicherweise aus chemisch kompatiblen Materialien wie PTFE, PFA, PVDF, PP, hochreinem Edelstahl oder anderen anwendungsspezifischen Werkstoffen hergestellt.

Bei Anwendungen mit hohen Reinheitsgraden muss die Schnittstelle der Quelle außerdem verhindern, dass Fremdpartikel und Feuchtigkeit in den Chemikalienstrom gelangen.

3. Chemikalienpumpen
Die Pumpe ist eine der wichtigsten aktiven Komponenten in einem CDM (Chemikalien-Destillations- und -Abscheidungssystem). Ihre Hauptfunktion besteht darin, die Chemikalie von der Quelle zu den Prozessanlagen zu befördern und dabei den erforderlichen Durchfluss und Druck aufrechtzuerhalten.

Unterschiedliche Chemikalien erfordern unterschiedliche Pumpentechnologien. Membranpumpen sind weit verbreitet, da der Pumpmechanismus die Chemikalie von beweglichen mechanischen Bauteilen isoliert. Magnetkupplungspumpen und andere Spezialpumpentechnologien können ebenfalls je nach chemischer Verträglichkeit, Fördermenge, Druckbereich und Reinheitsanforderungen ausgewählt werden.

Eine geeignet gewählte Pumpe sollte einen stabilen Durchfluss mit minimalen Pulsationen gewährleisten. Übermäßige Pulsationen können nachfolgende Prozesse beeinträchtigen, insbesondere wenn die Chemikalie für Präzisionsbeschichtungen, Reinigungen, Ätzungen, Abscheidungen oder Dosierungen verwendet wird.

Die Werkstoffe der Pumpe sind ebenfalls entscheidend. Die medienberührenden Teile müssen einer langfristigen Einwirkung von Chemikalien standhalten, ohne aufzuquellen, zu reißen, zu korrodieren oder Verunreinigungen zu verursachen.

4. Ventile und Durchflussregelungskomponenten
Ventile bestimmen, wann, wo und wie Chemikalien durch das CDM fließen. Ein typisches Modul kann verschiedene Ventiltypen enthalten, darunter Absperrventile, pneumatische Ventile, Rückschlagventile, Druckregelventile und Proportional-Durchflussregelventile.

Automatische pneumatische Ventile sind besonders nützlich in automatisierten Chemikaliendosiersystemen, da sie ferngesteuert und in eine programmierbare Sequenz integriert werden können.

Absperrventile dienen dazu, einzelne Systemabschnitte bei Wartungsarbeiten oder in Notfällen abzuschalten. Rückschlagventile verhindern den Rückfluss, während Druckregelventile den Systemdruck regulieren.

Bei korrosiven oder hochreinen Chemikalien muss die interne Ventilkonstruktion das Totvolumen minimieren und Bereiche vermeiden, in denen sich chemische Rückstände ansammeln können. Die Ventildichtungsmaterialien müssen ebenfalls entsprechend der chemischen Beständigkeit, der Temperatur, dem Druck und der Lebensdauer ausgewählt werden.

5. Filter und Partikelkontrolle
Chemische Reinheit ist bei vielen CDM-Anwendungen ein entscheidender Faktor. Selbst kleinste Partikel können fortschrittliche Fertigungsprozesse negativ beeinflussen.

Filter werden daher eingesetzt, um Partikel zu entfernen und nachgeschaltete Anlagen zu schützen. Je nach Prozess können Filterelemente aus PTFE, PFA, Polypropylen oder anderen chemisch kompatiblen Materialien hergestellt sein.

Die Filterfeinheit wird entsprechend den Prozessanforderungen ausgewählt. Anwendungen in der Halbleiterindustrie erfordern unter Umständen eine extrem feine Filtration, während in weniger anspruchsvollen Industrieanwendungen höhere Filterfeinheiten zum Einsatz kommen können.

Der Druckabfall im Filter sollte ebenfalls überwacht werden. Mit zunehmender Partikelansammlung steigt der Differenzdruck im Filter. Ein deutlicher Druckanstieg kann darauf hindeuten, dass der Filter ausgetauscht werden muss.

6. Druck- und Durchflusssensoren
Ein modernes CDM-System ist stark auf Sensoren angewiesen, um die Betriebsbedingungen in Echtzeit zu überwachen.

Drucksensoren messen den Druck an kritischen Punkten im System und helfen der Steuerung so, abnormale Zustände wie verstopfte Leitungen, Pumpenprobleme oder übermäßigen Druck zu erkennen.

Durchflusssensoren liefern Informationen über die tatsächliche Fördermenge der Chemikalie. Durch den Vergleich des gemessenen Durchflusses mit dem Sollwert kann das Steuerungssystem Abweichungen erkennen und die Pumpendrehzahl oder die Ventilstellung anpassen.

Weitere mögliche Sensoren sind Temperatursensoren, Flüssigkeitsstandsensoren, Leitfähigkeitssensoren, Konzentrationssensoren und Leckagedetektoren.

Bei der Auswahl des Sensors sollten chemische Kompatibilität, Genauigkeit, Ansprechzeit, Temperaturbereich und Langzeitstabilität berücksichtigt werden.

7. Chemische Erwärmung und Temperaturregelung
Bei einigen Chemikalien ist eine präzise Temperaturkontrolle erforderlich, da sich Viskosität, Löslichkeit, Dampfdruck und Reaktionseigenschaften mit der Temperatur erheblich verändern können.

Ein CDM kann daher Heizungen, Wärmetauscher, Wärmedämmung, Temperatursensoren und Regelkreise umfassen.

Beispielsweise kann eine Temperaturerhöhung einer hochviskosen Chemikalie deren Viskosität verringern und die Pumpleistung verbessern. Übermäßige Erwärmung kann jedoch zu chemischer Zersetzung oder verstärkter Dampfbildung führen.

Das Temperaturregelungssystem muss daher die Prozessanforderungen mit der chemischen Stabilität und Sicherheit in Einklang bringen.

8. Schläuche, Leitungen und Formstücke
Rohrleitungen und Verbindungsstücke bilden den physikalischen Fluidweg im Inneren des CDM. Obwohl diese Komponenten einfach erscheinen mögen, haben sie einen großen Einfluss auf die Zuverlässigkeit und Reinheit des Systems.

Die Oberflächenbeschaffenheit im Innenbereich, das Material, die Verbindungstechnik und die Geometrie sollten sorgfältig berücksichtigt werden.

Für hochreine chemische Systeme werden aufgrund ihrer ausgezeichneten chemischen Beständigkeit häufig PFA- und PTFE-Schläuche gewählt. In bestimmten Anwendungen kann hochreiner Edelstahl zum Einsatz kommen, wenn die mechanische Festigkeit und spezifische Prozessanforderungen dies rechtfertigen.

Verbindungen sollten Leckagen und Totvolumen minimieren. Ungünstig geplante Rohrleitungsführungen können Stagnationszonen erzeugen, in denen sich chemische Rückstände ansammeln, was zu erhöhter Kontamination und einem höheren Wartungsaufwand führt.

9. Steuerungssystem und Automatisierung
Das Steuerungssystem ist das „Gehirn“ eines modernen Chemikaliendosiermoduls. Es koordiniert Pumpen, Ventile, Sensoren, Alarme und Sicherheitseinrichtungen.

Eine speicherprogrammierbare Steuerung (SPS) oder ein industrielles Steuerungssystem kann vordefinierte Chemikaliendosiersequenzen ausführen. Eine typische Sequenz kann die Systeminitialisierung, die Überprüfung der Quelle, das Öffnen des Ventils, den Pumpenstart, die Druckstabilisierung, die Durchflussprüfung, die Chemikaliendosierung, das Spülen und das Abschalten umfassen.

Das Steuerungssystem vergleicht kontinuierlich die aktuellen Betriebsbedingungen mit vordefinierten Grenzwerten. Werden Druck, Durchfluss, Temperatur oder Leckage außerhalb des zulässigen Bereichs gemessen, kann das System einen Alarm auslösen oder die Chemikalienzufuhr automatisch stoppen.

Moderne CDMs können auch über industrielle Kommunikationsprotokolle mit Fabrikautomatisierungssystemen kommunizieren, was eine zentrale Überwachung und Erfassung von Produktionsdaten ermöglicht.

10. Leckageerkennungs- und Sicherheitssystem
Da viele Prozesschemikalien korrosiv, giftig, entzündlich oder auf andere Weise gefährlich sind, ist Sicherheit ein wesentlicher Bestandteil der CDM-Planung.

Leckagesensoren können im Gehäuse oder an kritischen Verbindungsstellen installiert werden. Wird eine Leckage erkannt, kann das Steuerungssystem automatische Ventile schließen und die Pumpe abschalten.

Eine zusätzliche Auffangwanne kann ebenfalls eingebaut werden, um zu verhindern, dass ausgetretene Chemikalien sich auf umliegende Geräte oder Arbeitsbereiche ausbreiten.

Notabschaltfunktionen bieten eine zusätzliche Schutzebene. Bediener oder Anlagensicherheitssysteme können bei abnormalen Zuständen einen Notstopp auslösen.

Je nach den Anforderungen der Chemikalien und der Anlage können im CDM auch Belüftungs-, Abluft-, Chemikaliendetektions-, Druckentlastungs- und Verriegelungssysteme integriert werden.

11. Funktionsweise eines CDM
Der Arbeitsmechanismus eines Chemikaliendosiermoduls lässt sich im Allgemeinen in mehrere Stufen unterteilen.

Phase 1: Chemikalienversorgung
Die Chemikalie wird über die dafür vorgesehene Quellschnittstelle mit dem CDM verbunden. Das System überprüft den Zustand der Quelle und bestätigt die korrekte Funktion der erforderlichen Ventile und Sensoren.

Phase 2: Chemische Extraktion
Die Pumpe beginnt, die Chemikalie aus der Quelle anzusaugen. Automatische Ventile sorgen für den korrekten Durchfluss und verhindern gleichzeitig unerwünschten Rückfluss oder Kreuzkontamination.

Stufe 3: Filtration
Die Chemikalie durchläuft das Filtersystem. Partikel und unerwünschte Verunreinigungen werden entfernt, bevor die Chemikalie empfindliche nachgeschaltete Anlagen erreicht.

Stufe 4: Druck- und Durchflussregelung
Das Steuerungssystem überwacht Druck und Durchfluss. Pumpendrehzahl oder Ventilöffnung werden angepasst, um die erforderlichen Förderbedingungen aufrechtzuerhalten.

Phase 5: Prozessabwicklung
Die aufbereitete Chemikalie gelangt durch die Verteilerleitung zum Prozesswerkzeug. Kontinuierliche Sensorrückmeldung gewährleistet, dass die Förderparameter innerhalb des vorgegebenen Betriebsbereichs bleiben.

Stufe 6: Umwälzung oder Spülung
Einige Anwendungen nutzen die Chemikalienumwälzung, um eine gleichmäßige Dosierung zu gewährleisten und Stagnation zu verhindern. Nach dem Förderprozess kann das System eine Spül- oder Entleerungssequenz durchführen, um Chemikalienreste aus ausgewählten Bereichen zu entfernen.

Phase 7: Abschaltung und Sicherheitsprüfung
Nach Abschluss der Förderung schließen die Ventile in einer vordefinierten Reihenfolge und die Pumpe stoppt. Druck- und Dichtheitsbedingungen werden überprüft, bevor das System in den Standby-Modus wechselt.

12. Warum CDM-Design für die Halbleiterfertigung wichtig ist
Die Halbleiterfertigung stellt besonders hohe Anforderungen an Chemikaliendosiersysteme. Prozesschemikalien können die Waferreinigung, das Ätzen, die Abscheidung, die Lithographie und die Oberflächenbehandlung direkt beeinflussen.

Geringfügige Schwankungen der Chemikalienkonzentration, des Durchflusses, des Drucks oder der Temperatur können die Prozessgleichmäßigkeit beeinträchtigen. Partikelverunreinigungen können ebenfalls die Ausbeute verringern.

Daher legen Halbleiter-CDMs oft Wert auf hochreine benetzende Materialien, geringes Totvolumen, präzise Durchflusskontrolle, zuverlässige Automatisierung, Leckagevermeidung und umfassende Überwachung.

Das System muss zudem wartungsfreundlich sein. Komponenten wie Filter, Pumpen, Ventile und Chemikalienbehälter sollten austauschbar sein, ohne unnötige Verunreinigungen oder längere Produktionsausfälle zu verursachen.

13. Wichtige Faktoren bei der Auswahl eines CDM
Bei der Auswahl oder Konstruktion eines Chemikaliendosiermoduls sollten Ingenieure verschiedene Faktoren berücksichtigen.

Zunächst muss die chemische Beständigkeit aller medienberührenden Komponenten geprüft werden. Zweitens müssen die erforderliche Fördermenge und der Druckbereich auf die Pumpen- und Steuerungskomponenten abgestimmt sein. Drittens sind die Filtrationsanforderungen entsprechend der Prozessempfindlichkeit festzulegen.

Der erforderliche Automatisierungsgrad sollte ebenfalls berücksichtigt werden. Ein einfaches Industriesystem benötigt möglicherweise nur grundlegende manuelle Steuerungen, während eine Halbleiteranlage unter Umständen einen vollautomatisierten Betrieb, Fernüberwachung, Verriegelungen und Datenprotokollierung erfordert.

Schließlich sollten auch Wartungsaufwand, Platzbedarf, Installationsumgebung, Sicherheitsstandards und die gesamten Betriebskosten in die Bewertung einbezogen werden.

Fazit
Ein Chemikalienfördermodul ist weit mehr als eine einfache Chemikalientransfereinheit. Es handelt sich um ein integriertes System, das Schnittstellen zur Chemikalienversorgung, Pumpen, Ventile, Filter, Sensoren, Schläuche, Temperaturregelung, Automatisierung und Sicherheitsfunktionen vereint.

Das grundlegende Funktionsprinzip besteht darin, Chemikalien aus einer kontrollierten Quelle durch einen sorgfältig konstruierten Fluidweg zu transportieren, während kritische Parameter wie Durchfluss, Druck, Temperatur und Reinheit kontinuierlich überwacht und reguliert werden.

Für Anwendungen in der fortgeschrittenen Fertigung kann ein gut konzipiertes CDM die Stabilität der Chemikalienzufuhr verbessern, das Kontaminationsrisiko verringern, die Wiederholbarkeit des Prozesses erhöhen, die Sicherheit der Bediener verbessern und den Chemikalienabfall reduzieren.

Mit der Weiterentwicklung der Halbleiterfertigung, der fortgeschrittenen Elektronik, der Photovoltaik und anderer Präzisionsindustrien steigen auch die Anforderungen an Chemikaliendosiermodule hinsichtlich Reinheit, präziserer Steuerung, höherer Automatisierung und verbesserter Sicherheit. Die Auswahl geeigneter Materialien, Komponenten für die Fluidförderung, Sensoren, Steuerungstechnologien und Sicherheitssysteme ist daher unerlässlich für den Aufbau einer zuverlässigen und leistungsstarken Infrastruktur zur Chemikaliendosierung.
