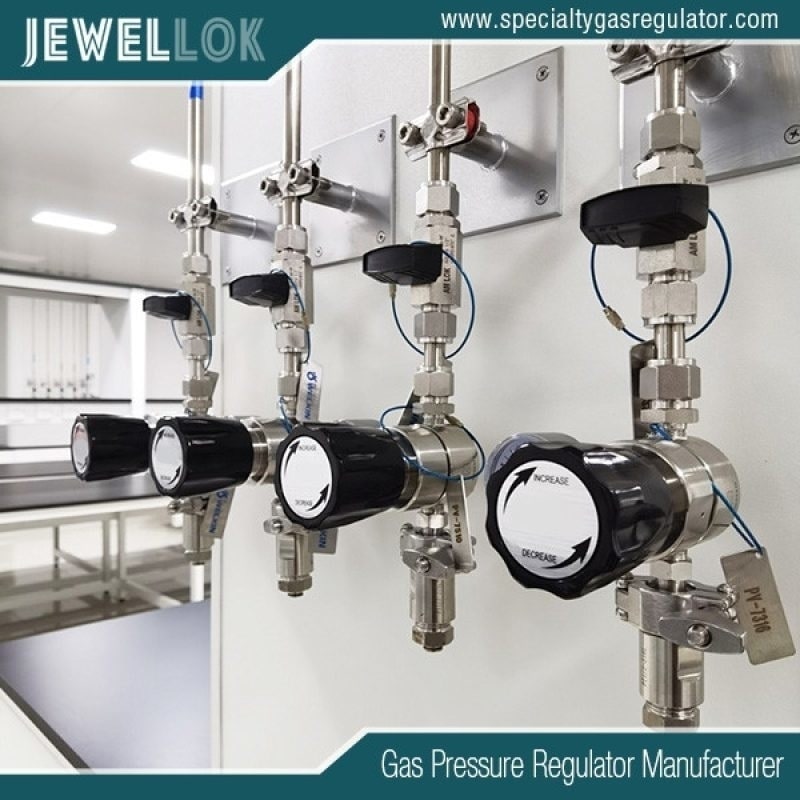

Zentrale Chemikaliendosieranlage für Halbleiterchemikalienverteilungssysteme

Die Halbleiterindustrie erfordert eine extrem präzise Kontrolle der Chemikalienzufuhr, da selbst geringfügige Abweichungen in Reinheit, Durchflussrate, Druck oder Verunreinigung die Waferbearbeitung und die Leistung der Endprodukte beeinträchtigen können. Mit zunehmender Komplexität der Halbleiterprozesse müssen Chemikalienverteilungssysteme eine stabile und reproduzierbare Zufuhr der Prozesschemikalien gewährleisten und gleichzeitig Verunreinigungen, Leckagen, Chemikalienabfälle und die Belastung der Bediener minimieren.

Eine zentrale Chemikaliendosieranlage (CDU) ist eine wichtige Lösung für die Chemikalienverteilung in der Halbleiterindustrie. Anstatt für jedes Prozesswerkzeug separate Chemikalienversorgungs- und Dosieranlagen zu installieren, kann eine zentrale CDU Chemikalien aus Lagerbeständen oder Chemikalienversorgungssystemen empfangen, kontrollierte Filtration, Druckregulierung, Pumpen, Überwachung und Verteilung durchführen und die Chemikalien anschließend über dedizierte Prozessleitungen zu mehreren Verbrauchsstellen transportieren.

Eine fachgerecht konzipierte zentrale Chemikaliendosieranlage vereint Komponenten für die Flüssigkeitsförderung, hochreine Rohrleitungen, Ventile, Pumpen, Sensoren, Filter, Steuerungssysteme und Sicherheitsfunktionen zu einer integrierten Plattform. Bei korrekter Auslegung verbessert sie die Konsistenz der Chemikaliendosierung, vereinfacht das Anlagenmanagement, reduziert die Anzahl redundanter Anlagen und erfüllt die hohen Anforderungen moderner Halbleiterfabriken.

Automatische Flüssigkeitszufuhrsysteme für Chemikalien
Was ist eine zentrale Chemikalienabgabeeinheit?
Eine zentrale Chemikaliendosieranlage ist ein integriertes Chemikalienhandhabungssystem, das Prozesschemikalien von einer zentralen Versorgungsquelle zu mehreren Halbleiterfertigungsanlagen aufbereitet und verteilt.

Je nach Anwendung kann das System Chemikalien wie Säuren, Basen, Lösungsmittel, Oxidationsmittel, Reinigungschemikalien und andere Prozessflüssigkeiten verarbeiten. Die genauen Konstruktionsmaterialien, die Filtrationstechnologie, die Pumpenkonfiguration, die Instrumentierung und die Steuerungsarchitektur müssen entsprechend den chemischen Eigenschaften und den Anforderungen des Halbleiterprozesses ausgewählt werden.

Eine typische zentrale CDU kann Folgendes umfassen:

Chemikalieneinlass- und Versorgungsanschlüsse
Hochreine Chemikalienlager oder Puffertanks
Chemiepumpen
UHP-Ventile und Membranventile
Druckregler und Regelventile
Hochreine Filter
Durchflussmesser und Drucksensoren
Leckerkennungssensoren
Überwachung der chemischen Konzentration oder der Temperatur
Automatisierte Entleerungs- und Spülfunktionen
SPS-basiertes Steuerungssystem
HMI-Bedienschnittstelle
Notabschaltungssystem
Sekundäre Einschließung
Abluft- und Lüftungsschnittstellen
Die CDU kann daher als zentrale Schnittstelle zwischen dem Chemikalienversorgungssystem der Anlage und den nachgelagerten Prozessanlagen dienen.

Warum eine zentrale Chemikalienverteilung wichtig ist
Halbleiterfabriken betreiben oft Hunderte von Prozessanlagen, die jeweils eine hochpräzise Dosierung der Chemikalien erfordern. Eine dezentrale Architektur kann mehrere lokale Chemikalienschränke, Pumpen, Filter, Steuerungssysteme und Wartungspunkte notwendig machen. Mit zunehmender Anzahl der Prozessanlagen steigen die Systemkomplexität und der Wartungsaufwand.

Eine zentrale Chemikaliendosieranlage bietet eine andere Architektur. Ein einziges System kann mehrere Prozesspunkte versorgen und gleichzeitig kontrollierte chemische Bedingungen im gesamten Verteilungsnetz gewährleisten.

Ein wesentlicher Vorteil ist die gleichbleibende Lieferfähigkeit . Ein zentrales System kann Parameter wie Druck, Durchfluss, Temperatur und Chemikalienzufuhr kontinuierlich überwachen. Die SPS-basierte Steuerung kann die Betriebsbedingungen automatisch anpassen, um vordefinierte Prozessparameter einzuhalten.

Ein weiterer Vorteil ist die optimale Raumausnutzung . Durch die Zentralisierung von Anlagen zur Chemikalienhandhabung lässt sich die Anzahl der um die einzelnen Prozessanlagen herum installierten Geräte reduzieren. Dies ist insbesondere in Halbleiterwerken von Vorteil, wo Reinraumflächen teuer und streng kontrolliert sind.

Die Zentralisierung kann auch die Wartung vereinfachen. Pumpen, Filter, Instrumente und Steuerungskomponenten können in separaten Servicebereichen organisiert werden, sodass Techniker Inspektionen oder Austauscharbeiten durchführen können, ohne die Prozessanlagen unnötig zu beeinträchtigen.

Design für die Handhabung hochreiner Flüssigkeiten
Chemische Reinheit ist einer der wichtigsten Aspekte bei der Konstruktion einer Halbleiter-CDU. Verunreinigungen können von chemischen Quellen, Rohrleitungsmaterialien, Ventilen, Dichtungen, Pumpen, Filtern, Toträumen oder unsachgemäß durchgeführten Wartungsverfahren stammen.

Für Anwendungen mit hohen Reinheitsanforderungen sollten die medienberührenden Komponenten entsprechend der chemischen Beständigkeit und dem erforderlichen Reinheitsgrad ausgewählt werden. Gängige Werkstoffe sind je nach Chemikalie hochreine Fluorpolymere und korrosionsbeständige Edelstähle.

Für geeignete Anwendungen bietet Edelstahl 316L hervorragende mechanische Festigkeit und Korrosionsbeständigkeit. Oberflächenbehandlung und Elektropolieren können ebenfalls spezifiziert werden, wenn die Handhabung hochreiner Flüssigkeiten eine geringe Oberflächenrauheit und eine verbesserte Beständigkeit gegen Partikelablagerungen erfordert.

Bei aggressiven Chemikalien können Fluorpolymere wie PTFE, PFA oder PVDF in Betracht gezogen werden. Die Materialauswahl muss stets auf der tatsächlichen Chemikalienkonzentration, Temperatur, dem Druck, der Einwirkungszeit und den Prozessbedingungen basieren und darf nicht allein auf der gängigen Verwendung in Halbleitersystemen beruhen.

Die interne Geometrie der CDU ist ebenso wichtig. Ingenieure sollten unnötige Toträume, scharfe Übergänge, Stagnationszonen und schwer zu reinigende Abschnitte minimieren. Gleichmäßige Strömungswege tragen dazu bei, Partikelablagerungen zu reduzieren und die Reinigungsfähigkeit des Systems zu verbessern.

Pumpen und Durchflussregelung
Die Pumpe ist eine der wichtigsten Komponenten einer zentralen Chemikaliendosieranlage. Ihre Funktion besteht darin, einen stabilen Chemikalientransfer und ausreichenden Druck für die Verteilung an nachgelagerte Prozessanlagen zu gewährleisten.

Unterschiedliche Anwendungen erfordern möglicherweise unterschiedliche Pumpentechnologien. Pneumatische Membranpumpen, magnetgekuppelte Pumpen, Gehäusepumpen oder andere chemikalienbeständige Pumpenkonfigurationen können je nach Fluideigenschaften und erforderlichen Fördercharakteristika in Betracht gezogen werden.

Bei der Auswahl der Pumpe sollten folgende Aspekte berücksichtigt werden:

Erforderliche Durchflussmenge
Differenzdruck-
Chemische Verträglichkeit
Temperatur
Partikelempfindlichkeit
Pulsieren
Pumpenlebensdauer
Wartungsanforderungen
Erforderlicher Reinheitsgrad
Die Durchflussregelung wird üblicherweise durch eine Kombination aus Pumpensteuerung, Druckregelung, Regelventilen und Durchflussmessung erreicht.

Ein gut konzipiertes System sollte übermäßige Druckschwankungen beim gleichzeitigen Starten oder Stoppen mehrerer Prozessanlagen verhindern. Eine korrekte hydraulische Dimensionierung und Steuerungslogik sind daher unerlässlich für eine stabile Chemikalienzufuhr.

Filtration und Partikelkontrolle
Die Filtration ist eine weitere wichtige Funktion einer Chemikaliendosieranlage für die Halbleiterindustrie. Prozesschemikalien müssen oft strenge Partikelanforderungen erfüllen, da Partikel während der Waferbearbeitung Defekte verursachen können.

Die CDU kann je nach chemischer und prozesstechnischer Architektur eine Filtration am Zulaufpunkt, eine Rezirkulationsfiltration oder eine Filtration am Verbrauchsort beinhalten.

Die Auswahl eines Filters erfordert mehr als nur die Wahl einer nominalen Mikron-Nenngröße. Ingenieure sollten Folgendes berücksichtigen:

Chemische Verträglichkeit
Filtermembranmaterial
Partikelrückhalteeffizienz
Druckverlust
Durchflusskapazität
Extrahierbar
Filterlebensdauer
Austauschverfahren
Erforderlicher Reinheitsgrad
Ein zentrales System kann auch die Differenzdrucküberwachung an den Filtern umfassen. Wenn der Druckabfall einen vordefinierten Schwellenwert überschreitet, kann das Steuerungssystem einen Alarm oder eine Wartungsbenachrichtigung auslösen.

SPS-basierte Automatisierung und Überwachung
Moderne, zentralisierte CDUs setzen zunehmend auf SPS-basierte Automatisierung, um die Zuverlässigkeit und Prozesssteuerung zu verbessern.

Die SPS kann Signale von Drucktransmittern, Durchflussmessern, Füllstandssensoren, Temperatursensoren, Leckagedetektoren, Pumpenstatusanzeigen, Ventilstellungssensoren und anderen Feldgeräten überwachen.

Typische automatisierte Funktionen umfassen:

Überwachung der Chemikalienversorgung
Pumpenstart- und -stoppsteuerung
Druckregulierung
Durchflussüberwachung
Automatische Ventilsequenzierung
Filterdifferenzdrucküberwachung
Lecksuche
Schutz auf niedrigem Niveau
Notfall Abschaltung
Alarm-Management
Datenerfassung
Benachrichtigungen zur vorbeugenden Wartung
Eine Mensch-Maschine-Schnittstelle (HMI) kann den Bedienern Echtzeitinformationen über den Systemstatus liefern. Wichtige Parameter lassen sich über Prozessgrafiken, Trenddiagramme, Alarmbildschirme und Gerätestatusanzeigen darstellen.

Für moderne Halbleiteranlagen lässt sich die CDU über geeignete industrielle Kommunikationsprotokolle auch in die werksweiten Überwachungssysteme integrieren. Dadurch können Betriebsinformationen und Alarme in die übergeordnete Anlagenmanagementarchitektur eingebunden werden.

Sicherheit und Leckageverhinderung
Die chemische Sicherheit muss von Anfang an in die Planung der CDU integriert werden und darf nicht erst nach der Installation hinzugefügt werden.

Eine zentrale CDU sollte eine geeignete Sekundärauffangvorrichtung für potenzielle Chemikalienleckagen bieten. Leckagesensoren können ungewöhnliche Flüssigkeitsansammlungen erkennen und Alarme oder automatische Abschaltvorgänge auslösen.

Die Notabschaltlogik kann so ausgelegt werden, dass sie Chemikalienzuleitungen isoliert, Pumpen stoppt und ausgewählte Ventile schließt, wenn kritische Zustände erkannt werden.

Typische Sicherheitsüberwachungsparameter können Folgendes umfassen:

Austreten von Chemikalien
Übermäßiger Druck
Ungewöhnlich niedriger Druck
Pumpenausfall
Niedriger Chemikaliengehalt
Hochtemperatur-
Ventilpositionsfehler
Abgasverlust
Verlust der Kontrollkraft
Die genaue Sicherheitsarchitektur hängt von chemischen Gefahren, Anlagenanforderungen, geltenden Vorschriften und dem Halbleiterprozess ab.

Rezirkulation und chemische Stabilität
Bei bestimmten Halbleiterchemikalien kann die Rezirkulation die Lieferstabilität verbessern. Anstatt die Chemikalie in einer Verteilerleitung stagnieren zu lassen, kann das System sie kontinuierlich in einem kontrollierten Kreislauf zirkulieren lassen.

Die Rezirkulation kann dazu beitragen, gleichbleibende chemische Bedingungen aufrechtzuerhalten und Stagnationsprobleme zu reduzieren. Sie kann außerdem einen stabilen Versorgungsdruck für mehrere nachgelagerte Entnahmestellen gewährleisten.

Eine Rezirkulation ist jedoch nicht immer erforderlich. Die geeignete Architektur hängt von den chemischen Eigenschaften, dem Prozessverbrauch, der geforderten Reinheit, der Temperaturempfindlichkeit und der Verteilungsdistanz ab.

Die Auslegung des Kreislaufsystems erfordert eine sorgfältige Berücksichtigung der Pumpendimensionierung, des Druckausgleichs, der Rücklaufleitungskonfiguration, der Filtration und der Temperaturregelung.

Zentrale Chemikalienverteilungseinheit vs. dezentrale Chemikalienversorgung
Ein zentralisiertes System und ein dezentrales System mit Nutzungsortversorgung haben jeweils ihre eigenen Vorteile.

Eine zentrale Chemikalienverteilungseinheit (CDU) ist im Allgemeinen dann attraktiv, wenn eine Anlage über viele Prozessanlagen verfügt, die dieselben oder kompatible Chemikalien benötigen. Sie ermöglicht die Konsolidierung von Anlagen und vereinfacht das Chemikalienmanagement.

Eine Point-of-Use-Architektur kann dann besser geeignet sein, wenn verschiedene Prozesswerkzeuge deutlich unterschiedliche chemische Bedingungen erfordern oder wenn die chemische Isolation besonders wichtig ist.

Die richtige Vorgehensweise wird daher durch die Prozessarchitektur der Fabrik, den Chemikalienverbrauch, die Anlagenaufteilung, die Sicherheitsanforderungen und die zukünftigen Erweiterungspläne bestimmt.

Für große Halbleiteranlagen kann auch eine Hybridarchitektur in Betracht gezogen werden. Eine zentrale Chemikalienversorgungsanlage kann mehrere unabhängige CDUs versorgen, während einzelne Prozessbereiche über eigene Dosier- und Überwachungsfunktionen verfügen.

Wartung und Zuverlässigkeit
Zuverlässigkeit ist unerlässlich, da eine Unterbrechung der Chemikalienzufuhr die Produktionsanlagen und den Wafer-Durchsatz beeinträchtigen kann.

Eine zentrale Kälteanlage sollte so konzipiert sein, dass sie wartungsfreundlich ist. Komponenten wie Filter, Pumpen, Ventile, Sensoren und Steuermodule sollten so positioniert sein, dass Techniker sie effizient inspizieren und austauschen können.

Wo es die Produktionsanforderungen rechtfertigen, können redundante Pumpen oder kritische Messinstrumente integriert werden. Absperrventile ermöglichen die Wartung einzelner Komponenten, ohne das gesamte Verteilungssystem abzuschalten.

Die vorbeugende Instandhaltung kann auch durch SPS-Überwachung unterstützt werden. So können beispielsweise Pumpenbetriebsstunden, Filterdifferenzdruck, Ventilzyklen und Alarmhistorie aufgezeichnet werden, um den Instandhaltungsteams zu helfen, potenzielle Probleme zu erkennen, bevor es zu einem unerwarteten Stillstand kommt.

Entwicklung einer kundenspezifischen Halbleiter-CDU
Eine zentrale Chemikaliendosieranlage sollte nicht wie ein handelsüblicher Chemikalienschrank behandelt werden. Chemikalienverteilungssysteme für die Halbleiterindustrie erfordern in der Regel eine kundenspezifische Entwicklung, die auf den jeweiligen Prozessanforderungen basiert.

Wichtige Designvorgaben sind:

Chemische Art und Konzentration
Chemikalienverbrauchsrate
Anzahl der Prozesswerkzeuge
Erforderliche Durchflussmenge
Vor- und Rücklaufdruck
Betriebstemperatur
Erforderlicher Reinheitsgrad
Erforderlicher Filtrationsgrad
Rohrleitungsmaterial
Ventilkonfiguration
Pumpentechnik
Steuerungsarchitektur
Reinraumanforderungen
Abgasanforderungen
Sicherheitsanforderungen
Zukünftige Erweiterungskapazität
Auf Basis dieser Parameter können Ingenieure das R&I-Fließbild, das Anlagenlayout, die Rohrleitungskonfiguration, die Steuerungslogik, die Alarmmatrix und die elektrische Architektur entwickeln.

Fazit
Eine zentrale Chemikaliendosieranlage für Halbleiterchemikalienverteilungssysteme bietet einen integrierten Ansatz zur sicheren, gleichmäßigen und effizienten Versorgung mehrerer Fertigungsanlagen mit Prozesschemikalien. Durch die Kombination von hochreinen Komponenten für die Flüssigkeitsförderung, Pumpen, Filtern, Ventilen, Sensoren, SPS-Automatisierung, Leckageerkennung und Sicherheitsfunktionen kann eine zentrale Chemikaliendosieranlage zu einem wichtigen Bestandteil einer modernen Infrastruktur für die Halbleiterchemikalienversorgung werden.

Die wichtigsten Faktoren sind nicht allein die Anlagenkapazität oder der Anschaffungspreis. Materialverträglichkeit, Kontaminationskontrolle, hydraulische Stabilität, Zuverlässigkeit der Automatisierung, Wartungszugänglichkeit, Sicherheit und Skalierbarkeit des Systems haben allesamt einen direkten Einfluss auf die Langzeitleistung.

Für Halbleiterhersteller kann eine optimal ausgelegte zentrale Chemikaliendosieranlage die Systemkomplexität reduzieren und gleichzeitig die Überwachung und die Konsistenz der Chemikaliendosierung verbessern. Da Halbleiterprozesse immer strengere Kontrollen und höhere Reinheitsanforderungen stellen, bleibt die kundenspezifische Chemikaliendosiertechnik ein wichtiger Bestandteil moderner Chemikalienverteilungssysteme.
