Warum Halbleitergasversorgungssysteme Membranventile mit ultrahoher Reinheit benötigen

Warum Halbleitergasversorgungssysteme Membranventile mit ultrahoher Reinheit benötigen

Die Halbleiterfertigung ist auf eine extrem kontrollierte Prozessumgebung angewiesen. Von der Waferreinigung und -beschichtung über Ätzen, Dotieren und Oxidieren bis hin zur Kammerreinigung – moderne Halbleiterprozesse nutzen eine Vielzahl von Spezialgasen mit strengen Anforderungen an Reinheit, Druckstabilität, Durchflusskontrolle und Kontaminationsvermeidung. In diesen Anwendungen kann selbst eine sehr geringe Menge unerwünschter Verunreinigungen die Waferausbeute, die Bauteilleistung und die gesamte Produktionszuverlässigkeit beeinträchtigen.

Das Gasversorgungssystem zählt daher zu den wichtigsten Infrastrukturkomponenten einer Halbleiterfabrik. Es muss Prozessgase sicher lagern, regulieren, verteilen und kontrollieren und dabei deren spezifizierte Reinheit entlang des gesamten Versorgungsweges gewährleisten. Unter den zahlreichen Komponenten eines Halbleiter-Gassystems ist das Ventil von besonderer Bedeutung, da es den Gasfluss direkt steuert und somit eine potenzielle Quelle für Partikelbildung, Ausgasung, Leckagen und Kreuzkontamination darstellt.

Aus diesem Grund benötigen Gasversorgungssysteme für die Halbleiterindustrie üblicherweise Membranventile mit ultrahoher Reinheit (UHP) anstelle herkömmlicher Industriearmaturen. UHP-Membranventile wurden speziell für anspruchsvolle Gasanwendungen entwickelt und bieten außergewöhnliche Dichtheit, geringe Partikelbildung, minimales Totvolumen, Korrosionsbeständigkeit und zuverlässige Gasabsperrung.

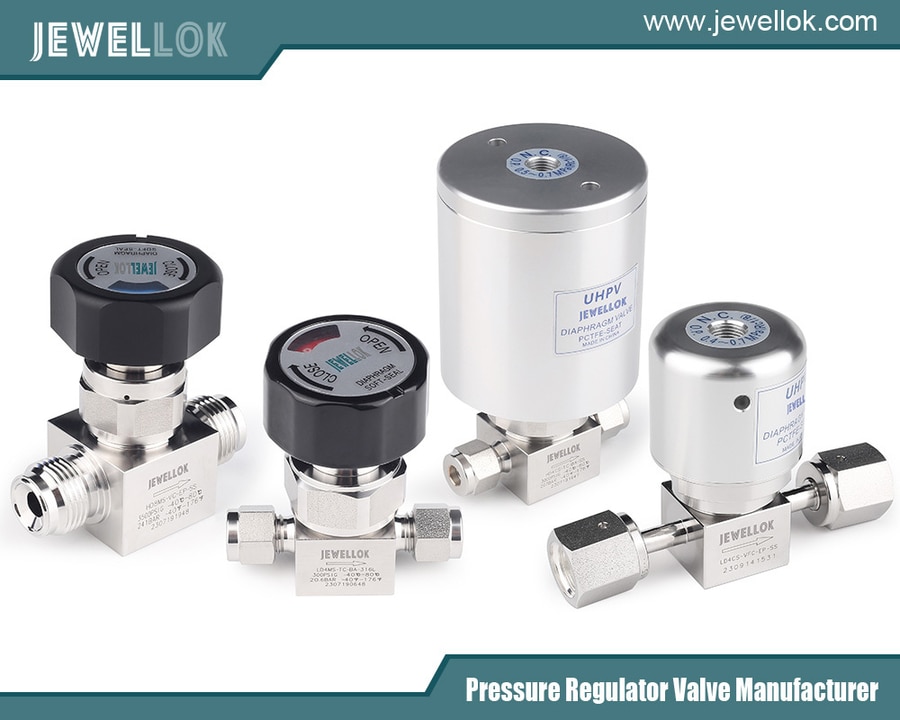

Ventile für ultrahochreine Gasflaschen
1. Die entscheidende Rolle von Ventilen bei der Gaszufuhr in Halbleitern
Ein typisches Gasversorgungssystem für die Halbleiterindustrie besteht aus Gasflaschen oder Gastanks, Gasschränken, Druckreglern, Filtern, Ventilblöcken, Gasverteilern, Schläuchen, Massenflussreglern und Prozesswerkzeugen. Alle Komponenten müssen zusammenarbeiten, um das richtige Gas mit dem erforderlichen Druck und der erforderlichen Durchflussrate zu liefern.

Ventile sind an verschiedenen Stellen im System installiert. Sie können für Folgendes verwendet werden:

Gasquellenisolierung
Druckkontrolle und -regelung
Säuberungsoperationen
Gasumschaltung
Notabschaltung
Prozessgasverteilung
Automatische Sequenzierung
Wartungsisolierung
Da Ventile während der Produktion wiederholt geöffnet und geschlossen werden, sind sie ständigen mechanischen und chemischen Belastungen ausgesetzt. Ein schlecht konstruiertes Ventil kann zu einer Kontaminationsquelle werden oder eine Leckagequelle darstellen, die das gesamte Gasversorgungssystem gefährdet.

UHP-Membranventile lösen viele dieser Probleme durch eine spezielle Konstruktion, bei der eine flexible Metallmembran das Prozessgas vom Betätigungsmechanismus des Ventils trennt. Diese Bauweise ist besonders vorteilhaft beim Umgang mit empfindlichen Prozessgasen in der Halbleiterindustrie.

2. Warum herkömmliche Ventile nicht ausreichen
Konventionelle Industriearmaturen sind im Allgemeinen auf grundlegende Anforderungen wie Langlebigkeit, Kosteneffizienz und den Umgang mit Chemikalien oder Gasen ausgelegt. Die Halbleiterfertigung erfordert jedoch deutlich höhere Leistungsmerkmale.

Ein Hauptproblem ist die interne Verunreinigung. Herkömmliche Ventilkonstruktionen können bewegliche Teile, Hohlräume, Dichtungen, Schmierstoffe oder Materialien enthalten, die Partikel und flüchtige Substanzen in den Gasstrom einbringen können.

Ein weiteres Problem ist das Totvolumen. In inneren Hohlräumen können Restgase, Feuchtigkeit oder Verunreinigungen eingeschlossen werden. Beim Umschalten des Ventils zwischen Prozessgasen und Spülgasen können diese eingeschlossenen Stoffe in den Gasstrom freigesetzt werden.

Leckagen stellen ein weiteres kritisches Problem dar. Halbleitergase können giftige, korrosive, pyrophore, oxidierende oder anderweitig gefährliche Substanzen enthalten. Selbst kleinste externe Leckagen können ein erhebliches Sicherheitsrisiko darstellen, während interne Leckagen zu unerwünschter Gasmischung führen können.

UHP-Membranventile wurden speziell entwickelt, um diese Risiken zu minimieren.

3. Metallmembrantechnologie für UHP-Anwendungen
Das charakteristische Merkmal eines UHP-Membranventils ist seine Metallmembran. Anstelle einer herkömmlichen Spindelpackung zur Abdichtung des Prozessgases bildet die Membran eine Barriere zwischen dem Gas und dem Ventilantrieb.

Diese Konfiguration bietet mehrere Vorteile.

Erstens kommt das Prozessgas normalerweise nicht mit der Ventilspindel oder dem Betätigungsmechanismus in Kontakt. Dadurch wird die Wahrscheinlichkeit, dass Schmierstoffe, Partikel oder mechanische Verunreinigungen in den Gasstrom gelangen, erheblich reduziert.

Zweitens gewährleistet die Membran eine äußerst zuverlässige Absperrfunktion. Bei sachgemäßer Konstruktion und Fertigung erreicht das Ventil extrem niedrige interne und externe Leckageraten.

Drittens kann die Membrankonstruktion die Anzahl der internen beweglichen Bauteile reduzieren, die der Prozessumgebung ausgesetzt sind. Dies ist besonders wichtig bei korrosiven und reaktiven Gasen.

Für Anwendungen in der Halbleiterindustrie müssen Membranmaterialien und -geometrie sorgfältig nach Druck, Temperatur, Gaszusammensetzung, Zyklusanforderungen und erwarteter Lebensdauer ausgewählt werden.

4. Hochreine Materialien sind unerlässlich.
Die Materialauswahl ist einer der wichtigsten Aspekte bei der Entwicklung eines Gaszufuhrsystems für Halbleiter. Selbst hochwertiger Edelstahl ist nicht automatisch für UHP-Anwendungen geeignet.

Viele Halbleitergassysteme verwenden hochwertigen Edelstahl 316L aufgrund seiner Korrosionsbeständigkeit, mechanischen Festigkeit und Kompatibilität mit hochreinen Gasanwendungen. Die Fertigungsqualität des Materials ist jedoch ebenso wichtig.

Für UHP-Ventile kann speziell verarbeiteter Edelstahl verwendet werden, der unter strengen Kontrollen hinsichtlich Zusammensetzung, Einschlüssen, Oberflächenbeschaffenheit und Reinheit hergestellt wird. Für anspruchsvolle Anwendungen können fortschrittliche Materialverarbeitungstechnologien wie Vakuumschmelzen und Umschmelzen eingesetzt werden, um die Materialkonsistenz zu verbessern.

Die medienberührten Innenflächen werden ebenfalls sorgfältig behandelt. Elektropolieren ist ein weit verbreitetes Verfahren zur Herstellung glatter, sauberer Innenflächen mit reduzierter Oberflächenrauheit. Eine glattere Oberfläche minimiert die Partikelhaftung, verbessert die Reinigungsfähigkeit und verringert die Anzahl von Stellen, an denen sich Feuchtigkeit oder Verunreinigungen ansammeln können.

5. Partikelkontrolle und Kontaminationsvermeidung
Partikelverunreinigungen zählen zu den größten Problemen in der Halbleiterfertigung. Moderne Halbleiterbauelemente enthalten extrem kleine Strukturen, sodass Partikel, die in herkömmlichen industriellen Anwendungen unbedeutend erscheinen mögen, auf einem Wafer zu gravierenden Defekten führen können.

Jede Komponente im Gaszufuhrweg kann potenziell Partikel durch Korrosion, mechanischen Verschleiß, mangelhafte Oberflächenbearbeitung oder unsachgemäße Montage beitragen.

UHP-Membranventile sind so konstruiert, dass diese Risiken minimiert werden durch:

partikelarme Innenkonstruktion
Glatte, elektropolierte Oberflächen
Reduziertes internes Totvolumen
Hochwertige Metallmaterialien
Kontrollierte Montageumgebungen
Saubere Fertigungsprozesse
Zuverlässige Membranbewegung
Verringerte Reibung zwischen Prozesskomponenten
Ziel ist es nicht einfach, ein mechanisch funktionierendes Ventil herzustellen. Ziel ist es vielmehr sicherzustellen, dass das Ventil die Reinheit des durchströmenden Gases nicht beeinträchtigt.

6. Dichtheit und Prozesssicherheit
In Halbleiterfabriken werden häufig Gase verwendet, die strengstens unter Verschluss gehalten werden müssen. Beispiele hierfür sind Spezialgase, die beim Ätzen, Abscheiden, Dotieren, Reinigen und der Kammerkonditionierung eingesetzt werden.

Ein Gaszufuhrventil benötigt daher eine ausgezeichnete äußere Dichtigkeit. Leckagen können zu Produktverunreinigungen, Geräteschäden, Umweltbelastungen oder schwerwiegenden Sicherheitsvorfällen führen.

UHP-Membranventile sind für eine hochzuverlässige Abdichtung zwischen Metallen oder Metallkomponenten ausgelegt. Bei entsprechender Fertigung und Prüfung erreichen sie extrem niedrige Leckagewerte.

Ventilhersteller können Helium-Dichtheitsprüfungen, Druckprüfungen, Dichtheitsprüfungen und Funktionszyklusprüfungen durchführen, um die Leistungsfähigkeit zu überprüfen.

Für automatisierte Gasanlagen ist eine zuverlässige Ventilbetätigung ebenso wichtig. Ein Ventil muss sich gemäß dem Steuersignal zuverlässig öffnen und schließen, ohne zu klemmen, übermäßig zu verzögern oder unvollständig abzusperren.

7. Geringes Totvolumen verbessert die Gasreinheit
Totvolumen bezeichnet Bereiche innerhalb einer Gaskomponente, in denen sich Prozessgas ansammeln kann. In der Halbleiterindustrie ist die Minimierung des Totvolumens besonders wichtig, da nach einem Prozessschritt Restgas im System verbleiben kann.

Wenn beispielsweise eine Gasanlage von einem Spezialgas auf ein anderes umschaltet, kann sich eingeschlossenes Gas in internen Hohlräumen mit dem einströmenden Gas vermischen. Selbst nach dem Spülen kann ein zu hohes Totvolumen die Spülzeit und den Gasverbrauch erhöhen.

UHP-Membranventile können mit kompakten internen Strömungswegen und minimierten Hohlräumen konstruiert werden. Dies ermöglicht eine effektivere Spülung und einen schnelleren Gasaustausch.

Ein geringes Totvolumen ermöglicht zudem eine präzisere Prozessgasregelung, insbesondere in Systemen, in denen sich die Gaszusammensetzung zwischen den Prozessschritten schnell ändern muss.

8. Verträglichkeit mit korrosiven und reaktiven Gasen
Bei Halbleiterprozessen werden Gase mit sehr unterschiedlichen chemischen Eigenschaften verwendet. Einige sind korrosiv, andere können mit Feuchtigkeit, Metallen oder organischen Materialien reagieren.

Die Ventilmaterialien müssen daher entsprechend der spezifischen Gaszusammensetzung ausgewählt werden.

Edelstahl 316L wird häufig für viele UHP-Gasanwendungen eingesetzt, während für besonders aggressive Umgebungen spezielle Legierungen oder Oberflächenbehandlungen erforderlich sein können. Membranmaterial, Ventilkörper, Dichtungen und andere medienberührende Bauteile müssen im Rahmen der Gesamtstrategie zur Materialverträglichkeit bewertet werden.

Ein Ventil, das mit einem Gas gut funktioniert, ist möglicherweise für ein anderes Gas ungeeignet. Daher sollten Ingenieure vor der Auswahl eines Ventils die Gasverträglichkeit, Temperatur, Druck, Konzentration, Zyklusfrequenz und Reinigungsanforderungen prüfen.

9. Druck- und Strömungsstabilität
Anlagen zur Halbleiterfertigung erfordern häufig einen hochstabilen Gasdruck und -fluss. Schwankungen in der Gaszufuhr können die Prozessgleichmäßigkeit und letztendlich die Waferqualität beeinträchtigen.

Auch wenn ein Membranventil nicht unbedingt das primäre Durchflussregelventil ist, ist seine Fähigkeit, wiederholbare Öffnungs- und Schließcharakteristika zu gewährleisten, für die Systemleistung von entscheidender Bedeutung.

In Kombination mit Druckreglern, Massenstromreglern, Sensoren und automatisierten Steuerungssystemen bilden UHP-Membranventile einen wichtigen Bestandteil der gesamten Gasregelungsarchitektur.

Die Betätigungsgeschwindigkeit, Wiederholgenauigkeit, Cv-Kennlinie und Druckfestigkeit des Ventils sollten daher auf die Anforderungen des jeweiligen Prozesses abgestimmt sein.

10. Automatisierung und intelligente Gasversorgungssysteme
Moderne Halbleiter-Gasversorgungssysteme werden zunehmend automatisiert. Gasschränke und Gasverteiler können pneumatische Ventile, elektronische Sensoren, programmierbare Steuerungen und automatische Sicherheitsverriegelungen verwenden.

Für diese Systeme eignen sich UHP-Membranventile besonders gut, da sie für den automatischen Betrieb konfiguriert werden können.

Beispielsweise kann eine automatische Gasanlage Ventile zur Steuerung folgender Funktionen verwenden:

Gasflaschenisolierung
Prozessgaszufuhr
Spülgaszufuhr
Entlüftungsbetrieb
Vakuum-Evakuierung
Notabschaltung
Gasquellenumschaltung
Die Automatisierung verbessert die Konsistenz und reduziert den Bedarf an manuellen Eingriffen. Allerdings benötigen automatisierte Systeme auch Ventile mit vorhersehbarer Lebensdauer und zuverlässiger Rückmeldung bzw. Betätigungsleistung.

11. Reinigungs- und Fertigungsqualität sind entscheidend
Die Leistungsfähigkeit eines UHP-Membranventils hängt nicht nur von seiner Konstruktion ab, sondern auch von seiner Herstellung und Reinigung.

Die in Halbleiter-Gasversorgungssystemen verwendeten Komponenten werden typischerweise unter kontrollierten Bedingungen hergestellt. Nach der Bearbeitung, Oberflächenbehandlung, Reinigung, Montage und Prüfung muss das Ventil während der Verpackung und des Transports vor Verunreinigungen geschützt werden.

Zu den Qualitätskontrollen in der Fertigung können Maßprüfungen, Oberflächenrauheitsmessungen, Reinheitsprüfungen, Helium-Dichtheitsprüfungen, Druckprüfungen und Funktionstests gehören.

Für Halbleiterkunden ist die Dokumentation ebenfalls wichtig. Materialzertifikate, Prüfprotokolle, Dichtheitsprüfungsergebnisse und Rückverfolgbarkeitsinformationen helfen Ingenieuren zu überprüfen, ob die Komponenten den Projektspezifikationen entsprechen.

12. Auswahl des richtigen UHP-Membranventils
Bei der Auswahl eines UHP-Membranventils sollten Ingenieure mehr als nur Anschlussgröße und Nenndruck berücksichtigen.

Wichtige Parameter sind:

Gasart und chemische Kompatibilität
Betriebsdruck
Temperaturbereich
Durchflussanforderungen
Ventil CV
Internes Volumen
Spezifikationen für externe und Sitzleckagen
Materialgüte
Oberflächengüte
Verbindungstyp
Betätigungsart
Zyklusleben
Reinigungsstandard
Installationsumgebung
Erforderliche Zertifizierungen und Dokumentation
Verbindungstechnologien wie VCR-Fittings werden häufig in Reinstgassystemen eingesetzt, da sie zuverlässige, metalldichte Verbindungen gewährleisten und strenge Dichtheitsanforderungen erfüllen.

Das Ventil sollte auch als Teil des gesamten Gasversorgungssystems und nicht als isolierte Komponente bewertet werden.

13. Anwendungen in der Halbleiterfertigung
UHP-Membranventile finden breite Anwendung in Halbleiterfertigungsprozessen.

In Beschichtungsanlagen helfen sie bei der Steuerung der Zufuhr von Vorläufer- und Prozessgasen. In Ätzanlagen können sie für korrosive und reaktive Gase eingesetzt werden. Bei Kammerreinigungsanwendungen unterstützen sie die präzise Gasisolierung und -umschaltung.

Sie werden außerdem häufig verwendet in:

Gasschränke
Gasverteilungsanlagen
Ventilverteilerkästen
Massengasverteilungssysteme
Spezialgassysteme
Prozessgaspaneele
Halbleiterfertigungsanlagen
LED-Fertigung
Solarzellenproduktion
MEMS-Fertigung
Fortschrittliche Elektronikproduktion
Da die Geometrien von Halbleitern immer kleiner werden und die Prozessanforderungen immer anspruchsvoller, gewinnt die Kontrolle von Verunreinigungen und die Stabilität der Gaszufuhr kontinuierlich an Bedeutung.


Hersteller von Armaturen mit ultrahoher Reinheit in China
Fazit
Membranventile mit ultrahoher Reinheit sind ein grundlegender Bestandteil zuverlässiger Gasversorgungssysteme für die Halbleiterindustrie. Ihre Metallmembrankonstruktion, das geringe Totvolumen, die hohe Dichtheit, die Korrosionsbeständigkeit, die kontrollierte Oberflächengüte und die geringe Partikelbildung machen sie besonders geeignet für anspruchsvolle Anwendungen in der Halbleiterindustrie.

Das Ventil ist weit mehr als ein einfaches Ein-/Aus-Bauteil. Es bildet einen Teil der Barriere zur Kontaminationskontrolle zwischen Gasquelle und Prozesskammer. Ein fachgerecht konstruiertes UHP-Membranventil trägt zur Aufrechterhaltung der Gasreinheit bei, verbessert die Prozessstabilität, reduziert Leckagerisiken und gewährleistet eine zuverlässige, automatisierte Gaszufuhr.

Für Halbleiterhersteller und Systemintegratoren im Gassektor sollte die Ventilauswahl daher auf der Grundlage der gesamten Anwendung und nicht allein des Preises erfolgen. Materialqualität, Oberflächenbehandlung, Dichtheit, Innenvolumen, Gasverträglichkeit, Betätigungssicherheit, Fertigungsreinheit und Rückverfolgbarkeit sind dabei zu berücksichtigen.

Da sich die Halbleiterfertigung hin zu immer fortschrittlicheren Prozessknoten und komplexeren Spezialgasanwendungen entwickelt, bleiben Hochleistungs-UHP-Membranventile eine unverzichtbare Technologie, um die von modernen Halbleitergasversorgungssystemen geforderte Reinheit, Sicherheit und Präzision zu gewährleisten.
