Chemikalien-Liefersysteme für Halbleiter: Vollständiger Einkaufsführer

Ein Chemikaliendosiersystem für die Halbleiterfertigung ist eine kritische Infrastrukturkomponente, die zur Lagerung, zum Transport, zur Regulierung, zur Dosierung und zur Überwachung von Prozesschemikalien während der gesamten Halbleiterproduktion dient. Da die Wafergeometrien immer kleiner werden und fortschrittliche Prozesstechnologien eine präzisere Prozesskontrolle erfordern, beeinflusst die Leistungsfähigkeit der Chemikaliendosierung direkt die Waferausbeute, die Anlagenzuverlässigkeit, die Kontaminationskontrolle und die Produktionseffizienz.

Im Gegensatz zu herkömmlichen Anlagen zur Handhabung von Industriechemikalien müssen Dosiersysteme für Halbleiterchemikalien extrem hohe Anforderungen an Reinheit, Wiederholgenauigkeit, chemische Kompatibilität und Sicherheit erfüllen. Je nach Anwendung können die Systeme korrosive Säuren, Lösungsmittel, Oxidationsmittel, alkalische Chemikalien, Fotolackmaterialien oder andere Spezialchemikalien verarbeiten, die bei der Waferreinigung, dem Ätzen, der Beschichtung, der Lithografie und der Verpackung eingesetzt werden.

Für Halbleiterhersteller, Anlagenbauer und Chemielieferanten erfordert die Wahl des richtigen Chemikaliendosiersystems mehr als nur einen Vergleich von Preis und Durchflusskapazität. Käufer sollten Konstruktionsmaterialien, Reinheitsanforderungen, Pumptechnik, Filtration, Druckregelung, Leckageerkennung, Automatisierung, Wartungsanforderungen und die technischen Kompetenzen der Lieferanten bewerten.

Dieser umfassende Einkaufsleitfaden erläutert die wichtigsten Faktoren, die beim Kauf eines Halbleiterchemikalien-Zuführungssystems zu berücksichtigen sind, und bietet einen praktischen Rahmen für die Auswahl der richtigen Lösung.

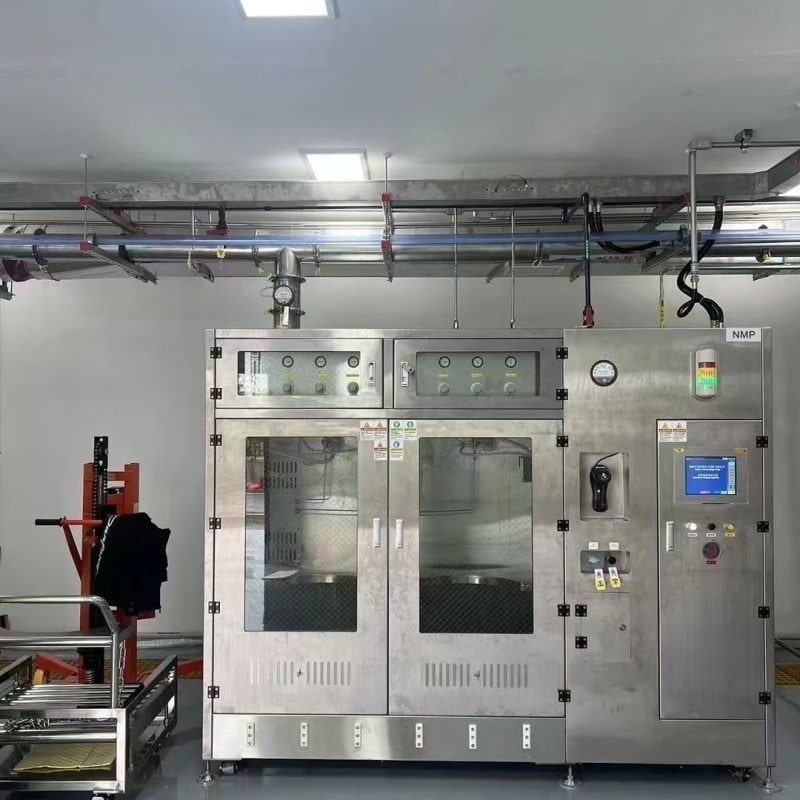

Chemikaliendosiermodul (CDM) und Chemikaliendosiersystem (CDS)
Chemikaliendosiermodul (CDM) und Chemikaliendosiersystem (CDS)
1. Was ist ein Halbleiter-Chemikalien-Zuführungssystem?
Ein Halbleiterchemikalien - Zuführungssystem ist eine integrierte Plattform zur Flüssigkeitshandhabung, die Prozesschemikalien aus Großlager- oder Vorratsbehältern zu Halbleiterfertigungsanlagen mit kontrollierten Durchflussraten, Drücken, Temperaturen und Konzentrationen liefert.

Ein typisches System kann Folgendes umfassen:

Chemikalienlagerbehälter oder Tagestanks
Chemiepumpen
Druckregler
Pneumatisch oder elektrisch betätigte Ventile
Hochreine Schläuche und Armaturen
Filter und Partikelkontrollkomponenten
Durchflussmesser
Drucksensor
Füllstandsensoren
Leckerkennungsgeräte
Chemikaliendosiergeräte
Schaltschränke und SPS-Systeme
Sicherheitsverriegelungen
Abluft- und Lüftungsanschlüsse
Das System kann als manuelle, halbautomatische oder vollautomatische Plattform konfiguriert werden. Fortschrittliche Systeme lassen sich in Fabrikautomatisierungssysteme und Prozessanlagen integrieren und ermöglichen so Echtzeitüberwachung, Alarmierung, Rezepturverwaltung und Rückverfolgbarkeit.

Ziel ist es nicht einfach, Chemikalien von Punkt A nach Punkt B zu transportieren. Das System muss die benötigte Chemikalie mit minimaler Verunreinigung, stabilen Prozessparametern und zuverlässiger Wiederholbarkeit liefern.

2. Warum die Wahl des chemischen Applikationssystems wichtig ist
Die Chemikalienzufuhr steht in engem Zusammenhang mit der Stabilität von Halbleiterprozessen. Schon geringfügige Abweichungen bei Durchflussrate, Druck, Konzentration, Temperatur oder chemischer Reinheit können die Prozessergebnisse beeinflussen.

Beispielsweise können Verunreinigungen durch ungeeignete Benetzungsmaterialien Partikel oder metallische Verunreinigungen erzeugen. Unzureichend geregelter Druck kann zu instabiler Dosierung führen. Die falsche Ventilwahl kann das Totvolumen erhöhen oder chemische Kompatibilitätsprobleme verursachen. Unzureichende Filtration kann dazu führen, dass Partikel in nachgelagerte Prozessanlagen gelangen.

Daher sollte bei der Kaufentscheidung der gesamte chemische Prozess und nicht nur die einzelnen Komponenten berücksichtigt werden.

Ein gut konzipiertes System kann Folgendes bieten:

Gleichmäßige chemische Zufuhr
Verbesserte Prozesswiederholbarkeit
Geringeres Kontaminationsrisiko
Reduzierter Chemieabfall
Verbesserte Bedienersicherheit
Einfachere vorbeugende Wartung
Verbesserte Geräteverfügbarkeit
Bessere Integration mit der Fertigungsautomatisierung
3. Zuerst die chemischen Eigenschaften bestimmen
Der erste Schritt beim Kauf eines Chemikaliendosiersystems für die Halbleiterindustrie besteht darin, die genauen Chemikalien zu identifizieren, die das System verarbeiten soll.

Verschiedene Chemikalien haben sehr unterschiedliche Kompatibilitätsanforderungen. Vor der Auswahl von Pumpen, Ventilen, Schläuchen, Dichtungen, Filtern und Tanks sollten Käufer dem Lieferanten Informationen zu den Chemikalien zur Verfügung stellen, wie zum Beispiel:

Chemische Bezeichnung und Konzentration
Temperaturbereich
Viskosität
Dampfdruck
Korrosivität
Oxidationseigenschaften
Toxizität und Gefahrenklassifizierung
Erforderlicher Reinheitsgrad
Erforderliche Durchflussmenge
Betriebsdruck
Erforderliches Liefervolumen
Materialien, die mit einer Chemikalie gut harmonieren, können mit einer anderen schlecht funktionieren. Bei Anwendungen mit korrosiven Chemikalien benötigen medienberührende Bauteile unter Umständen Materialien wie PFA, PTFE, PVDF, hochreines PP oder spezielle fluorpolymerbasierte Werkstoffe.

Bei Anwendungen mit hohen Reinheitsgraden sollten bei der Materialauswahl auch extrahierbare Stoffe, Partikelbildung, Oberflächenbeschaffenheit und chemische Kompatibilität über die erwartete Betriebsdauer berücksichtigt werden.

4. Bewertung der Reinheit und Kontaminationskontrolle
Reinheit ist eines der wichtigsten Kaufkriterien für chemische Dosiersysteme in der Halbleiterindustrie.

Moderne Halbleiterprozesse reagieren äußerst empfindlich auf Partikel, metallische und organische Verunreinigungen sowie andere Fremdstoffe. Das Zuführungssystem muss daher die Kontamination entlang des gesamten Flüssigkeitswegs minimieren.

Käufer sollten Folgendes prüfen:

Benetzte Materialien
Alle medienberührenden Komponenten müssen chemisch kompatibel und für den erforderlichen Reinheitsgrad geeignet sein.

Oberflächenfinish
Glatte Innenflächen können dazu beitragen, die Ansammlung von Partikeln zu verringern und die Reinigungsfähigkeit zu verbessern.

Totvolumen
Ventile, Armaturen, Verteiler und andere Bauteile mit unnötigen Toträumen können das Risiko der Ansammlung oder Verunreinigung von Chemikalien erhöhen.

Filtration
Das System sollte eine den chemischen und verfahrenstechnischen Anforderungen entsprechende Filtration gewährleisten. Bei der Filterauswahl sind Membranmaterial, Porengröße, Durchflusskapazität, Druckverlust, chemische Beständigkeit und Austauschverfahren zu berücksichtigen.

Sauberkeit bei der Montage
Die Reinigung, Verpackung, Installation und Handhabung der Komponenten sind ebenfalls wichtig. Selbst hochwertige Komponenten können Verunreinigungen enthalten, wenn sie nicht ordnungsgemäß gereinigt oder montiert werden.

5. Wählen Sie die geeignete Pumpentechnologie
Die Pumpe ist eine der wichtigsten Komponenten eines Chemikalienfördersystems, da sie direkten Einfluss auf die Durchflussstabilität, den Druck, die chemische Verträglichkeit und den Wartungsaufwand hat.

Gängige Technologien sind pneumatische Membranpumpen, Balgpumpen, magnetisch angetriebene Pumpen und andere spezialisierte Chemiepumpen.

Beim Vergleich von Pumpen sollten Käufer Folgendes berücksichtigen:

Durchflussbereich
Druckfähigkeit
Pulsieren
Chemische Verträglichkeit
Partikelerzeugung
Benetzte Materialien
Dichtungsdesign
Wartungsintervall
Trockenlauffähigkeit
Selbstpriming-Eigenschaften
Kontrollgenauigkeit
Für Anwendungen mit hochreinen Halbleitern ist die Minimierung von Verunreinigungen und die Beseitigung potenzieller Leckagepfade besonders wichtig. Die Pumpentechnologie sollte daher anhand der chemischen Eigenschaften und Prozessanforderungen und nicht allein aufgrund der maximalen Förderleistung ausgewählt werden.

6. Achten Sie auf Ventile und Fluidkomponenten.
Ventile steuern die chemische Trennung, die Durchflussmenge, den Druck und die Dosierung. Da sie wiederholt Prozesschemikalien ausgesetzt sind, kann ihre Konstruktion die Systemzuverlässigkeit erheblich beeinflussen.

Je nach Anwendung können in einem Chemikaliendosiersystem Membranventile, Balgventile, pneumatische Ventile, Rückschlagventile, Druckregler und Durchflussregelventile zum Einsatz kommen.

Wichtige Kaufkriterien sind unter anderem:

Chemische Verträglichkeit
Internes Volumen
Cv- oder Durchflusskapazität
Leckageverhalten
Betätigungsart
Zyklusleben
Reaktionszeit
Materialverträglichkeit
Verbindungstyp
Sauberkeitsgrad
Für Halbleiteranwendungen ist die Minimierung des Totvolumens und die Vermeidung externer Leckströme besonders wichtig. Membranbasierte Designs werden häufig eingesetzt, wenn hohe Reinheit und Isolation erforderlich sind.

Die Verbindungstechnik sollte ebenfalls sorgfältig ausgewählt werden. Je nach Systemauslegung kommen beispielsweise hochreine Fluorpolymerverbindungen, Kompressionsverbindungen oder spezielle hochreine Fittings infrage.

7. Druck- und Durchflussregelung berücksichtigen
Für eine reproduzierbare Chemikaliendosierung sind ein stabiler Druck und Durchfluss unerlässlich.

Ein Chemikalienfördersystem kann Druckregler, Drucksensoren, Durchflussmesser, Steuerventile und eine Pumpendrehzahlregelung umfassen, um stabile Betriebsbedingungen aufrechtzuerhalten.

Bei der Bewertung eines Systems sollten Käufer folgende Fragen stellen:

Was ist der normale Betriebsdruck?
Was ist der maximale Druck?
Welcher Durchflussbereich ist erforderlich?
Wie genau lässt sich der Durchfluss steuern?
Wie schnell kann das System auf Druckänderungen reagieren?
Wie werden anormale Druckzustände erkannt?
Was passiert, wenn nachgelagerte Anlagen plötzlich keine Chemikalien mehr erhalten?
Ein System mit hoher maximaler Durchflusskapazität ist nicht unbedingt besser. Halbleiterprozesse erfordern oft eine präzise Steuerung niedriger Durchflussmengen, wodurch das Regelverhältnis und die Wiederholgenauigkeit genauso wichtig sind wie die maximale Kapazität.

8. Anforderungen an Automatisierungs- und Steuerungssysteme
Die Automatisierung kann die Konsistenz der Chemikaliendosierung und die Betriebssicherheit deutlich verbessern.

Ein modernes Halbleiterchemikalien-Zuführungssystem kann SPS-Steuerung, HMI-Schnittstellen, Druck- und Durchflussüberwachung, automatische Ventilsequenzierung, Alarmmanagement und Kommunikationsschnittstellen nutzen.

Wichtige Automatisierungsfunktionen umfassen:

Automatischer Chemikalientransfer
Automatische Druckregelung
Durchflussüberwachung
Tankfüllstandsüberwachung
Lecksuche
Pumpenstatusüberwachung
Filterdifferenzdrucküberwachung
Niedrigpegelalarme
Hochdruckalarme
Notfall Abschaltung
Warnmeldungen zur vorbeugenden Wartung
Datenerfassung
Bei großen Fabriken kann auch eine Integration mit Überwachungssystemen auf Werksebene und Fertigungssteuerungssystemen erforderlich sein.

Käufer sollten die Kommunikationsanforderungen zu Beginn des Projekts festlegen, anstatt die Automatisierung erst im Nachhinein zu berücksichtigen.

9. Sicherheitsmerkmale sind unerlässlich
Chemikalien für die Halbleiterindustrie können erhebliche chemische, Druck- und Umweltgefahren bergen. Ein sachgemäß konzipiertes Chemikaliendosiersystem sollte daher mehrere Schutzebenen umfassen.

Je nach Anwendung können die Sicherheitsmerkmale Folgendes umfassen:

Lecksuche
Sekundäre Einschließung
Automatische Absperrventile
Not-Aus-Systeme
Überdruckschutz
Schutz auf niedrigem Niveau
Belüftung von Chemikalienschränken
Abgasüberwachung
Türverriegelungen
Alarmanlagen
Chemikalienbeständige Gehäusematerialien
Das System sollte gemäß den geltenden lokalen Vorschriften, den Anforderungen der Halbleiteranlage, den chemischen Sicherheitsstandards und den Kundenspezifikationen ausgelegt werden.

Die Sicherheit sollte nicht allein durch die Anzahl einzelner Sicherheitsvorrichtungen bewertet werden. Käufer sollten die gesamte Systemarchitektur und das Verhalten bei anormalen Betriebsbedingungen beurteilen.

10. Halbautomatische vs. vollautomatische Systeme
Der angemessene Automatisierungsgrad hängt vom Produktionsvolumen, den chemischen Gefahren, den Prozessanforderungen und dem Budget ab.

Halbautomatische Systeme
Halbautomatische Systeme eignen sich für kleinere Produktionslinien, Entwicklungslabore, Pilotproduktionen oder Anwendungen, bei denen die Bediener eine direkte Steuerung benötigen.

Zu den Vorteilen zählen niedrigere Anschaffungskosten, eine einfachere Architektur und eine leichtere manuelle Eingriffsmöglichkeit.

Vollautomatische Systeme
Vollautomatische Systeme eignen sich besser für die Halbleiterfertigung in großen Stückzahlen, wo Wiederholbarkeit, Rückverfolgbarkeit und kontinuierliche Produktion Priorität haben.

Sie können Chemikalientransfer, Druck, Durchfluss, Ventilsequenzen, Alarme und Wartungsfunktionen automatisch steuern.

Obwohl die anfänglichen Investitionskosten höher sind, kann die Automatisierung den Eingriff des Bedieners reduzieren und die Produktionskonsistenz verbessern.

11. Modulare und kundenspezifische Designs in Betracht ziehen.
Es gibt kein einheitliches chemisches Zuführungssystem, das für jeden Halbleiterprozess geeignet ist.

Ein guter Lieferant sollte in der Lage sein, Anpassungen vorzunehmen:

Anzahl der chemischen Kanäle
Tankinhalt
Pumpenkonfiguration
Ventilanordnung
Filtrationsstufen
Durchflussbereich
Druckbereich
Schrankabmessungen
Steuerungsarchitektur
Kommunikationsschnittstellen
Anschlussspezifikationen
Modulare Designs sind besonders wertvoll, da sich die Produktionsanforderungen im Laufe der Zeit ändern können. Ein modulares System ermöglicht es, Chemikalienkanäle einfacher hinzuzufügen, Komponenten auszutauschen oder die Kapazität zu erweitern, ohne die gesamte Plattform neu konzipieren zu müssen.

12. Lieferantenbewertung: Was sollten Käufer fragen?
Die Wahl des Herstellers ist genauso wichtig wie die Wahl der Ausrüstung.

Vor der Bestellung sollten Käufer die technischen Fähigkeiten, die Fertigungsprozesse, die Qualitätskontrolle und den Kundendienst des Lieferanten prüfen.

Hilfreiche Fragen sind beispielsweise:

Verfügt der Lieferant über Erfahrung in der Halbleiterindustrie?
Kann der Lieferant kundenspezifische Entwicklungen anbieten?
Welche Werkstoffe werden für medienberührende Bauteile verwendet?
Welche Reinigungsstandards werden eingehalten?
Wie werden die Systeme vor dem Versand getestet?
Kann der Lieferant die FAT-Dokumentation vorlegen?
Kann das System die Fabrikautomation unterstützen?
Welche Ersatzteile sind erhältlich?
Welches Wartungsintervall ist zu erwarten?
Kann der Lieferant Unterstützung bei der Installation und Inbetriebnahme leisten?
Wie lang ist die typische Vorlaufzeit?
Ein Lieferant mit ausgeprägten technischen Kompetenzen kann potenzielle Probleme oft schon vor Produktionsbeginn erkennen.

13. Gesamtbetriebskosten
Der niedrigste Kaufpreis stellt nicht unbedingt die niedrigsten Gesamtkosten dar.

Käufer sollten die gesamten Besitzkosten berechnen, einschließlich:

Kosten für die Erstausrüstung
Installation
Inbetriebnahme
Ersatzteile
Filter
Pumps
Röhren
Wartung
Chemikalienverbrauch
Ausfallzeit
Bedienerarbeit
Energieverbrauch
System-Upgrades
In der Halbleiterfertigung können selbst relativ kurze Produktionsunterbrechungen kostspielig sein. Daher sollten Zuverlässigkeit und Wartungsfreundlichkeit bei der Kaufentscheidung eine wichtige Rolle spielen.

14. Empfohlene Einkaufsliste
Vor der Auswahl eines Chemikaliendosiersystems für die Halbleiterindustrie sollten Käufer Folgendes bestätigen:

Chemische Anforderungen: Art der Chemikalie, Konzentration, Temperatur, Viskosität und Kompatibilität.

Prozessanforderungen: Durchflussrate, Druck, Fördermenge, Genauigkeit und Wiederholbarkeit.

Reinheitsanforderungen: Partikelkontrolle, Materialien, Oberflächenbeschaffenheit, Filtration und Reinigungsverfahren.

Mechanische Konstruktion: Pumpentyp, Ventiltyp, Rohrleitungen, Armaturen, Tanks und Schaltschrankkonfiguration.

Automatisierung: SPS, HMI, Sensoren, Alarme, Kommunikationsprotokolle und Datenprotokollierung.

Sicherheit: Leckageerkennung, Sekundärabdichtung, Notabschaltung, Belüftung und Verriegelungen.

Qualität: Werksprüfung, Dokumentation, Rückverfolgbarkeit und Inspektionsverfahren.

Service: Ersatzteile, Wartungsunterstützung, Inbetriebnahme, Schulung und Reaktionszeit.

Fazit
Die Anschaffung eines Chemikaliendosiersystems für die Halbleiterindustrie ist eine technische Entscheidung, die eine umfassende Bewertung der chemischen Kompatibilität, Reinheit, Durchflusskontrolle, Druckstabilität, Automatisierung, Sicherheit, Zuverlässigkeit und der langfristigen Betriebskosten erfordert.

Das richtige System sollte auf den tatsächlichen Prozess zugeschnitten sein und nicht einfach aus einem Standardgerätekatalog ausgewählt werden. Käufer sollten zunächst die Chemikalien und Prozessparameter definieren und anschließend die medienberührenden Stoffe, Pumpen, Ventile, Filteranlagen, Sensoren, Steuerungssysteme, Sicherheitsarchitektur und die Kompetenzen der Lieferanten bewerten.

Für die moderne Halbleiterfertigung gewinnen kundenspezifische Anpassung und Systemintegration zunehmend an Bedeutung. Ein gut konzipiertes Chemikaliendosiersystem gewährleistet eine stabile Chemikalienversorgung, reduziert Kontaminationsrisiken, verbessert die Prozessreproduzierbarkeit, erhöht die Anlagenverfügbarkeit und unterstützt zukünftige Produktionserweiterungen.

Die beste Einkaufsstrategie besteht letztendlich darin, einen Lieferanten auszuwählen, der hochreine Fluidhandhabung, präzise Steuerung, Automatisierung, Sicherheitstechnik und kundenspezifische Systementwicklung vereint. Durch die Bewertung des Gesamtsystems und seiner Gesamtbetriebskosten können Halbleiterhersteller eine zuverlässigere Investition tätigen und eine Chemikalienversorgungsinfrastruktur aufbauen, die anspruchsvolle Fertigungsprozesse der nächsten Generation unterstützt.

Weitere Informationen zu Halbleiterchemikalien-Zuführungssystemen sowie einen vollständigen Einkaufsratgeber finden Sie auf der Website von Jewellok unter https://www.jewellok.com/.
