Integration des Chemikaliendosiermoduls (CDM) in automatisierte Prozessanlagen

Da die Halbleiterfertigung, die Photovoltaikproduktion, die Hightech-Elektronik, die Pharmaindustrie und andere Präzisionsbranchen zunehmend auf automatisierte Produktionsprozesse setzen, werden Chemikaliendosiersysteme zu einem unverzichtbaren Bestandteil moderner Prozessanlagen. Ein Chemikaliendosiermodul (CDM) dient der sicheren Lagerung, Steuerung, Dosierung und Zufuhr von Prozesschemikalien aus ihren Vorratsbehältern zu den nachgelagerten Produktionsanlagen. In Kombination mit automatisierten Prozessanlagen ermöglicht ein CDM eine präzise Steuerung des Chemikalienflusses, kontinuierliche Überwachung, verbesserte Prozessstabilität und erhöhte Bedienersicherheit.

Anders als herkömmliche Chemikalienversorgungssysteme ist ein integriertes Chemikalienverteilungsmodul (CDM) nicht einfach nur eine Chemikalientransfereinheit. Es fungiert als intelligente Schnittstelle zwischen der Chemikalienquelle und der Prozessanlage. Mithilfe von Pumpen, Ventilen, Druckreglern, Durchflussmessern, Sensoren, Filtern, Steuerungen und Kommunikationsschnittstellen kann das CDM die Chemikalienzufuhr gemäß den Echtzeitanforderungen der automatisierten Prozessanlagen koordinieren.

Für Anwendungen mit hochreinen und korrosiven Chemikalien ist eine korrekte Integration des CDM-Systems besonders wichtig. Die Auswahl der medienberührenden Materialien, der Fluidkomponenten, der Steuerungsarchitektur und der Kommunikationsprotokolle kann die chemische Reinheit, die Prozessreproduzierbarkeit, die Anlagenverfügbarkeit und die Gesamteffizienz der Produktion direkt beeinflussen.


1. Was ist ein Chemikaliendosiermodul?

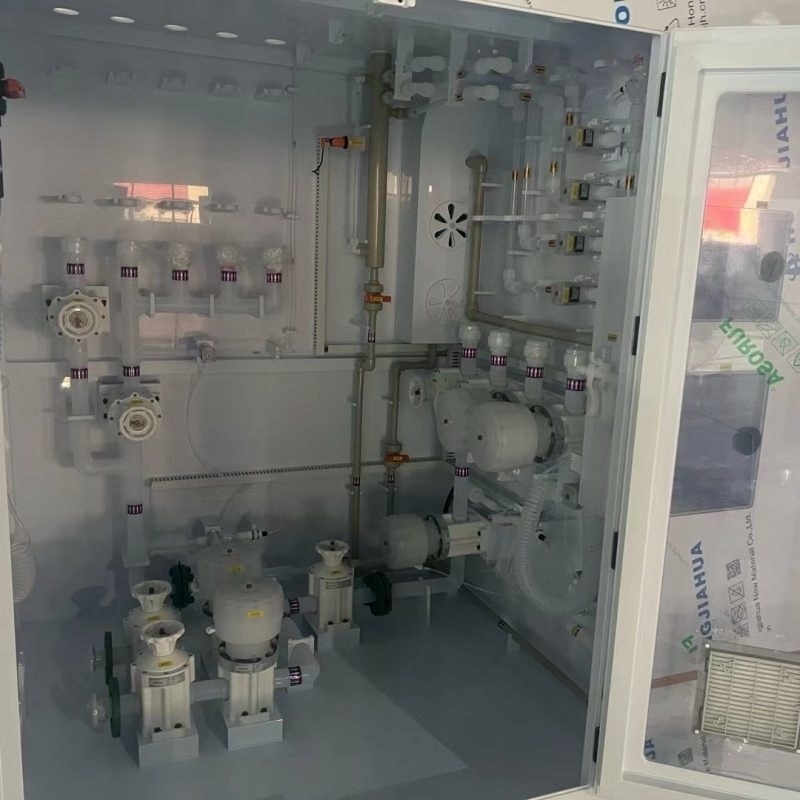

Ein Chemikalienfördermodul ist ein kompaktes und integriertes Chemikalienhandhabungssystem, das die Bewegung von flüssigen oder Spezialchemikalien von einem Vorratsbehälter zu einem Prozesswerkzeug am Einsatzort steuert.

Ein typischer CDM kann Folgendes umfassen:

Chemikalieneinlass- und -auslassanschlüsse
Pneumatische oder elektrische Ventile
Chemiepumpen
Druckregler
Durchflussmesser oder Massenstrommessgeräte
Filter und Partikelkontrollkomponenten
Druck- und Leckagesensoren
Flüssigkeitsstandüberwachung
Spül- und Entleerungsleitungen
Sekundäre Einschließung
SPS- oder eingebettete Steuerungssysteme
Mensch-Maschine-Schnittstelle (HMI)
Kommunikationsschnittstellen
Je nach Anwendung kann das CDM im manuellen, halbautomatischen oder vollautomatischen Modus betrieben werden.

In der Halbleiterindustrie und der fortgeschrittenen Fertigung werden Chemikaliendosiermodule häufig für Chemikalien wie Säuren, Basen, Lösungsmittel, Ätzmittel, Reinigungschemikalien und andere spezielle Prozessflüssigkeiten eingesetzt. Das System muss einen stabilen Durchfluss und Druck gewährleisten und gleichzeitig Kontamination, Chemikalienexposition und ungeplante Unterbrechungen minimieren.

Das Hauptziel besteht nicht einfach nur darin, Chemikalien zuzuführen, sondern sie unter kontrollierten Betriebsbedingungen mit der richtigen Durchflussrate, dem richtigen Druck, der richtigen Konzentration, der richtigen Temperatur und dem richtigen Reinheitsgrad zuzuführen.

2. Warum die CDM-Integration wichtig ist
Moderne Prozessanlagen sind zunehmend auf die automatisierte Dosierung und Zufuhr von Chemikalien angewiesen. Die manuelle Handhabung von Chemikalien kann zu Schwankungen in Durchflussrate, Druck, Dosierungszeitpunkt und Bedienungsabläufen führen. Diese Schwankungen können die Produktqualität und die Reproduzierbarkeit des Prozesses beeinträchtigen.

Durch die Integration eines CDM in automatisierte Prozessanlagen kann die Chemikalienzufuhr Teil des gesamten Produktionssteuerungskreislaufs werden.

Beispielsweise kann ein automatisiertes Prozesswerkzeug ein Signal zur Anforderung von Chemikalien an das CDM senden. Die CDM-Steuerung kann daraufhin die Systembedingungen überprüfen, die entsprechenden Ventile öffnen, die Pumpe aktivieren, Durchfluss und Druck überwachen und eine programmierte Chemikalienmenge abgeben. Sobald die benötigte Menge erreicht ist, kann das System die Abgabe automatisch stoppen.

Dieser Ansatz bietet mehrere Vorteile:

Verbesserte Prozesskonsistenz: Die automatisierte Steuerung reduziert Abweichungen, die durch manuelle Bedienung verursacht werden.

Höhere Produktionseffizienz: Die Chemikalienzufuhr kann mit automatisierten Produktionszyklen synchronisiert werden.

Höhere Sicherheit: Die Bediener sind weniger direkt gefährlichen Chemikalien ausgesetzt.

Reduzierter Chemikalienverbrauch: Durch die genaue Dosierung wird der unnötige Chemikalienverbrauch minimiert.

Echtzeitüberwachung: Druck, Durchfluss, Temperatur, Füllstand und Leckagebedingungen können kontinuierlich überwacht werden.

Vorausschauende Instandhaltung: Ungewöhnliche Betriebstrends können erkannt werden, bevor sie zu größeren Geräteausfällen führen.

3. Wichtige Komponenten für die CDM-Integration
Eine erfolgreiche CDM-Integration beginnt mit der Auswahl geeigneter Komponenten. Alle medienberührenden Komponenten müssen mit der zuzuführenden Chemikalie kompatibel sein.

Chemische Ventile
Ventile steuern den Chemikalienfluss, die Absperrung, die Spülung und die Entleerung. Je nach chemischen Eigenschaften und Druckanforderungen verwenden Hersteller Membranventile, Balgventile, pneumatische Ventile oder spezielle chemikalienbeständige Ventile.

Bei Anwendungen mit hohen Reinheitsanforderungen ist die Minimierung von Totvolumen und Partikelbildung wichtig. Als Ventilmaterialien können Hochleistungspolymere, Edelstahl oder andere chemisch kompatible Werkstoffe eingesetzt werden.

Chemische Pumpen
Die Pumpe befördert die Chemikalie vom Vorratsbehälter zum Prozesswerkzeug. Die Pumpenauswahl hängt von Durchflussrate, Druck, chemischer Verträglichkeit, Viskosität, Temperatur und der erforderlichen Präzision ab.

Zu den üblicherweise zu berücksichtigenden Faktoren gehören die Konstruktion der Membranpumpe, die Kompatibilität mit medienberührenden Materialien, Pulsationen, der maximale Förderdruck und die Wartungsanforderungen.

Filter
Filter helfen, Partikel aus dem Chemikalienstrom zu entfernen, bevor die Flüssigkeit das Prozesswerkzeug erreicht. Bei der Filterauswahl sollten chemische Beständigkeit, Filtrationsgrad, Druckverlust, Durchflusskapazität und Austauschbedarf berücksichtigt werden.

Bei Anwendungen mit hohen Reinheitsanforderungen sollte die Filterkonstruktion zudem Verunreinigungen und unnötige Flüssigkeitsmengen minimieren.

Sensors
Sensoren liefern die für die automatische Steuerung erforderlichen Daten. Typische Messungen umfassen:

Einlass- und Auslassdruck
Chemikaliendurchflussrate
Chemische Temperatur
Füllstand im Tank oder Behälter
Lecksuche
Pumpenstatus
Ventilstellung
Filterdifferenzdruck
Zuverlässiges Sensorfeedback ermöglicht es dem CDM-Controller, Entscheidungen auf der Grundlage tatsächlicher Systembedingungen anstatt auf der Grundlage fester Betriebsannahmen zu treffen.

4. SPS- und Steuerungssystemarchitektur
Die SPS oder industrielle Steuerung fungiert als zentrale Steuereinheit eines automatisierten CDM. Sie empfängt Signale von Sensoren und Prozessanlagen, führt die Steuerlogik aus und sendet Befehle an Ventile, Pumpen und andere Aktoren.

Eine typische Steuerungsarchitektur lässt sich in drei Ebenen unterteilen.

Die erste Ebene ist die Feldschicht , die Ventile, Pumpen, Drucksensoren, Durchflussmesser, Füllstandssensoren und Leckagedetektoren umfasst.

Die zweite Ebene ist die Steuerungsebene , die normalerweise aus einer SPS, Remote-I/O-Modulen, Sicherheitsschaltungen und Steuerungssoftware besteht.

Die dritte Ebene ist die Überwachungsebene , die beispielsweise eine Mensch-Maschine-Schnittstelle (HMI), ein Manufacturing Execution System (MES), ein SCADA-System oder eine Fabrikautomatisierungsplattform umfassen kann.

Diese Architektur ermöglicht es dem CDM, unabhängig zu arbeiten und gleichzeitig Informationen mit dem Hauptprozesswerkzeug auszutauschen.

Die Prozessanlage kann beispielsweise ein „Chemikalienanforderungssignal“ ausgeben. Das CDM prüft, ob ausreichend Chemikalie vorhanden ist, ob Druck und Temperatur innerhalb der zulässigen Grenzen liegen und ob keine Leckage oder Systemstörung vorliegt. Anschließend kann die Zufuhr automatisch starten.

5. Kommunikation zwischen CDM und Prozessanlagen
Kommunikation ist einer der wichtigsten Aspekte der CDM-Integration.

Je nach Gerätearchitektur kann die Kommunikation über digitale Ein-/Ausgänge, Ethernet-basierte industrielle Netzwerke, serielle Kommunikation oder standardisierte Halbleitergeräte-Kommunikationsschnittstellen erfolgen.

Das Kommunikationssystem sollte es dem Prozesswerkzeug und dem CDM ermöglichen, Informationen wie die folgenden auszutauschen:

Chemikalienlieferungsanfrage
Bereitschaftsstatus
Verfügbarkeit der Chemikalie
Lieferung abgeschlossen
Durchflussalarm
Druckalarm
Leckagealarm
Pumpenfehler
Ventilfehler
Not-Aus-Status
Wartungsbedarf
Eine gut gestaltete Schnittstelle sollte Signalprioritäten und Fehlerbehandlungsverfahren klar definieren.

Wenn das CDM beispielsweise ein signifikantes Leck erkennt, sollte es unverzüglich in einen sicheren Zustand wechseln und das Prozesssystem benachrichtigen. Das Prozesssystem kann dann die betreffende Fertigungssequenz stoppen, anstatt unter unsicheren Bedingungen weiterzuarbeiten.

6. Automatisierung von Chemikaliendosiersequenzen
Die Automatisierung ermöglicht die Zufuhr von Chemikalien gemäß vordefinierten Prozessabläufen.

Ein typischer automatischer Ablauf kann mehrere Phasen umfassen.

Zunächst prüft das CDM die Systembereitschaft. Dies umfasst die Überprüfung der Chemikalienverfügbarkeit, der Ventilstellung, des Drucks, des Sensorstatus und der Sicherheitsbedingungen.

Zweitens führt das System die erforderlichen Ventilumschaltungen durch und kann eine Spül- oder Vorkonditionierungsoperation durchführen.

Drittens startet die Pumpe bzw. das druckgetriebene Fördersystem.

Viertens überwacht die Steuerung kontinuierlich Durchfluss und Druck. Weichen die Messwerte von vordefinierten Grenzwerten ab, kann das System Pumpe oder Ventil automatisch anpassen.

Nachdem die Zielmenge geliefert wurde, stoppt die Steuerung schließlich den Liefervorgang und versetzt das System wieder in den Standby-Zustand.

Solche Sequenzen können für verschiedene Prozessrezepte konfiguriert werden, sodass ein CDM mehrere Betriebsbedingungen unterstützen kann.

7. Sicherheits- und Eindämmungsüberlegungen
Sicherheit ist eine grundlegende Voraussetzung für die CDM-Integration, insbesondere beim Umgang mit korrosiven, giftigen, entzündlichen oder anderweitig gefährlichen Chemikalien.

Ein fachgerecht geplantes CDM sollte mehrere Schutzebenen umfassen. Dazu gehören Leckageerkennung, Sekundärbehälter, automatische Absperrventile, Druckschutz, chemikalienbeständige Rohrleitungen, Not-Aus-Schaltkreise und gegebenenfalls kontrollierte Abluft- oder Belüftungssysteme.

Das Steuerungssystem sollte zudem zwischen Warnungen und kritischen Alarmen unterscheiden. Eine geringfügige Abweichung kann eine Warnung an den Bediener auslösen, während ein schwerwiegendes Leck, übermäßiger Druck oder der Ausfall einer kritischen Komponente eine sofortige automatische Abschaltung erfordern kann.

Redundanz kann auch für kritische Anwendungen in Betracht gezogen werden. Beispielsweise können doppelte Sensoren oder redundante Chemikalienversorgungswege eingesetzt werden, wenn eine kontinuierliche Produktion besonders wichtig ist.

8. Werkstoff- und chemische Kompatibilität
Die Materialauswahl ist einer der technisch wichtigsten Aspekte der CDM-Konstruktion.

Die medienberührenden Werkstoffe müssen chemischen Angriffen widerstehen, dabei formstabil bleiben und Verunreinigungen minimieren. Je nach Chemikalie können PTFE, PFA, PVDF, Hochleistungspolymere, Edelstahl oder andere Spezialwerkstoffe zum Einsatz kommen.

Für Anwendungen in der Halbleiterindustrie können Edelstahlkomponenten eine hochwertige Oberflächenbearbeitung und kontrollierte Fertigungsprozesse erfordern, um die Partikelbildung zu reduzieren und die Reinheit zu verbessern.

Die Materialverträglichkeit sollte anhand der chemischen Konzentration, der Temperatur, des Drucks, der Expositionszeit und der Betriebsbedingungen bewertet werden, anstatt ein Material einfach anhand des chemischen Namens auszuwählen.

9. Integration mit Smart Manufacturing
Die Entwicklung von Industrie 4.0 steigert den Wert intelligenter CDM-Systeme zusätzlich.

Moderne CDMs können große Mengen an Betriebsdaten erfassen, darunter Chemikalienverbrauch, Pumpenbetriebszeit, Durchflussstabilität, Drucktrends, Filterdifferenzdruck, Ventilzyklen und Alarmhistorie.

Diese Informationen können zur Analyse an Systeme auf Werksebene übermittelt werden.

Durch eine geeignete Datenintegration können Hersteller den Chemikalienverbrauch überwachen, ungewöhnliche Betriebstrends erkennen, Wartungspläne optimieren und die Produktionsplanung verbessern.

Die vorausschauende Wartung ist besonders wertvoll. Benötigt eine Pumpe zunehmend längere Betriebszeiten, um die gleiche Fördermenge zu erreichen, kann das Steuerungssystem diesen Trend erkennen, bevor die Pumpe vollständig ausfällt.

10. Herausforderungen bei der CDM-Integration
Trotz der Vorteile birgt die Integration eines CDM in automatisierte Prozessanlagen einige Herausforderungen.

Der erste Faktor ist die chemische Verträglichkeit . Eine falsche Materialauswahl kann zu Korrosion, Leckagen, Verunreinigungen oder vorzeitigem Bauteilausfall führen.

Der zweite Punkt ist die Kompatibilität der Steuerungssysteme . Verschiedene Hersteller von Prozessanlagen verwenden möglicherweise unterschiedliche Kommunikationsstandards und Steuerungsarchitekturen.

Der dritte Aspekt ist die Reaktionssynchronisation . Das CDM muss schnell genug auf chemische Bedarfssignale reagieren und gleichzeitig stabile Lieferbedingungen aufrechterhalten.

Der vierte Aspekt ist die Sicherheitsintegration . Notabschaltung, Alarmmanagement und Verriegelungsfunktionen müssen zwischen dem CDM und den Prozessanlagen sorgfältig aufeinander abgestimmt werden.

Schließlich sollte die Wartungszugänglichkeit bereits bei der ersten Planung berücksichtigt werden. Filter, Pumpen, Ventile, Sensoren und Schläuche müssen möglicherweise regelmäßig überprüft oder ausgetauscht werden, und eine schlechte Zugänglichkeit kann zu längeren Ausfallzeiten führen.

11. Bewährte Verfahren für CDM und die Integration automatisierter Anlagen
Ein zuverlässiges Integrationsprojekt sollte mit einer klaren Definition der Prozessanforderungen beginnen.

Die Ingenieure sollten die chemischen Eigenschaften, den erforderlichen Durchflussbereich, den Betriebsdruck, den Temperaturbereich, die Fördergenauigkeit, die Anforderungen an die Kontamination und den Produktionszyklus ermitteln.

Im nächsten Schritt wird die Steuerungsschnittstelle zwischen dem CDM und dem Prozesswerkzeug definiert. Alle Eingangs- und Ausgangssignale, einschließlich Normalbetrieb, Alarme, Notfallzustände und Wiederherstellungsverfahren, müssen dokumentiert werden.

Die Qualifizierung der Komponenten ist ebenfalls unerlässlich. Ventile, Pumpen, Sensoren, Schläuche, Filter und Verbindungsstücke sollten unter repräsentativen Betriebsbedingungen getestet werden.

Werksabnahmetests (FAT) und Standortabnahmetests (SAT) können dazu beitragen, die korrekte Funktion des CDM vor dem vollständigen Produktionseinsatz zu überprüfen.

Die Dokumentation sollte Rohrleitungs- und Instrumentierungsdiagramme (R&I-Fließbilder), elektrische Schaltpläne, Steuerungslogik, Alarmlisten, Wartungsverfahren und Kommunikationsspezifikationen umfassen.


Fazit
Die Integration eines Chemikaliendosiermoduls (CDM) in automatisierte Prozessanlagen stellt einen wichtigen Schritt hin zu einer sichereren, präziseren und effizienteren Fertigung dar.

Ein modernes Chemikaliendosiersystem (CDM) kombiniert Hardware für die Chemikalienhandhabung mit Sensoren, automatisierten Ventilen, Pumpen, SPS-Steuerung, Sicherheitssystemen und digitaler Kommunikation. Bei optimaler Integration dieser Komponenten lässt sich die Chemikalienzufuhr mit den Produktionsrezepten synchronisieren, wobei gleichzeitig ein stabiler Durchfluss, Druck, Reinheit und Dosiergenauigkeit gewährleistet werden.

Für die Halbleiterindustrie und andere Branchen mit hohen Präzisionsanforderungen erfordert eine erfolgreiche CDM-Integration mehr als die Auswahl einzelner Komponenten. Sie bedarf eines umfassenden technischen Ansatzes, der chemische Kompatibilität, Fluidsteuerung, Automatisierungsarchitektur, Sicherheit, Kommunikation, Wartung und Datenmanagement abdeckt.

Mit der Weiterentwicklung intelligenter Fabriken werden auch CDMs (Construction Design Modules) zunehmend intelligenter. Zukünftige Systeme werden den Fokus verstärkt auf Echtzeitüberwachung, vorausschauende Wartung, Ferndiagnose, automatisiertes Rezepturmanagement und die Integration in fertigungstechnische Systeme legen.

Letztendlich bietet ein gut konzipiertes Chemikaliendosiermodul mehr als nur eine zuverlässige Chemikalienversorgung. Es wird zu einer intelligenten Prozessschnittstelle, die das Chemikalienmanagement mit der automatisierten Produktion verbindet und Herstellern hilft, höhere Produktivität, verbesserte Prozesskonsistenz, höhere Sicherheitsstandards und eine bessere Kontrolle über den gesamten Fertigungsprozess zu erreichen.
