Laborgasventile für Anwendungen im Umgang mit korrosiven und toxischen Gasen

Gashandhabungssysteme in Laboren erfordern ein deutlich höheres Maß an Präzision und Sicherheit als herkömmliche industrielle Gasanlagen. Beim Einsatz korrosiver oder toxischer Gase in der Halbleiterforschung, der chemischen Analytik, der Materialwissenschaft, der pharmazeutischen Entwicklung und in Laboren für die moderne Fertigung spielt das Gasventil eine entscheidende Rolle bei der Steuerung von Durchfluss, Druck, Absperrung und Systemintegrität. Ein sachgemäß ausgewähltes Laborgasventil trägt dazu bei, Leckagen, Kontaminationen, Korrosion und unkontrollierte Gasaustritte zu verhindern und gleichzeitig stabile Prozessbedingungen zu gewährleisten.

Korrosive Gase wie Chlor, Chlorwasserstoff, Fluorwasserstoff und Schwefeldioxid können ungeeignete metallische und polymere Werkstoffe angreifen. Giftige Gase wie Ammoniak, Arsin, Phosphin, Schwefelwasserstoff und andere gefährliche Prozessgase können selbst in relativ geringen Mengen erhebliche Sicherheitsrisiken bergen. Für diese Anwendungen müssen Laborgasventile chemische Beständigkeit, hohe Dichtheit, präzise Regelung, zuverlässigen Betrieb und eine geeignete Oberflächenbeschaffenheit aufweisen.

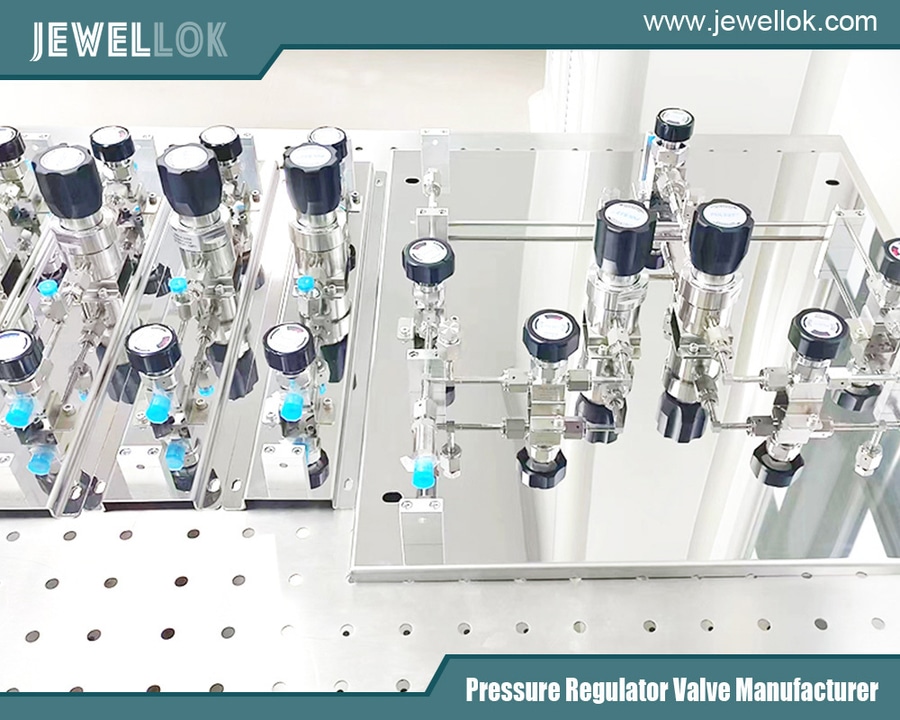

Hersteller und Lieferant von Gas- und Chemikalienzufuhrsystemen mit ultrahoher Reinheit (UHP)
Hersteller und Lieferant von Gas- und Chemikalienzufuhrsystemen mit ultrahoher Reinheit (UHP)
1. Warum die Auswahl des Gasventils in Laboranwendungen wichtig ist
Laborgasanlagen sind oft kompakt, stellen aber hohe technische Anforderungen. Eine typische Anlage umfasst Gasflaschen, Druckregler, Gasschränke, Ventilblöcke, Schläuche, Massenflussregler, Analysegeräte und Abgas- oder Abgasreinigungsanlagen. Das Gasventil verbindet diese Komponenten und steuert den Durchfluss gefährlicher Gase durch die Anlage.

Ein herkömmliches Ventil, das für allgemeine Druckluft oder Inertgase ausgelegt ist, eignet sich möglicherweise nicht für korrosive oder toxische Gase. Materialverschleiß, Unverträglichkeit mit Elastomeren, interne Verunreinigungen oder unzureichende Abdichtung können die Systemleistung allmählich beeinträchtigen.

Bei Gefahrgasen kann selbst ein geringfügiges Leck inakzeptabel sein. Daher müssen Laborgasventile entsprechend der tatsächlichen Gaszusammensetzung, dem Druck, der Temperatur, den Durchflussanforderungen, der Anschlusskonfiguration und dem erforderlichen Reinheitsgrad ausgewählt werden.

Die wichtigsten Ziele sind:

Verhindern Sie das Austreten gefährlicher Gase nach außen.
Minimierung interner Verunreinigungen und Partikelbildung
Stabilen Gasfluss und Druck aufrechterhalten
Beständig gegen chemische Korrosion
Gewährleisten Sie ein zuverlässiges Abschaltverhalten
Unterstützung des wiederholten Betriebs und der Wartung
Schützen Sie das Laborpersonal und die Ausrüstung.
Bei Bedarf die Gasreinheit aufrechterhalten.
2. Gängige Arten von Laborgasventilen
Unterschiedliche Laborprozesse erfordern unterschiedliche Ventilkonfigurationen. Die Auswahl des richtigen Ventiltyps ist entscheidend für eine zuverlässige Gasregelung.

Membranventile
Membranventile werden häufig in Reinstgas- und Gefahrgassystemen eingesetzt, da das Prozessgas vom Ventilmechanismus isoliert werden kann. Die Membran bildet eine metallische Barriere zwischen dem Prozessmedium und anderen internen Komponenten.

Metallmembranventile sind besonders wertvoll in der Halbleiterindustrie und in Forschungsanwendungen, wo Dichtheit und Kontaminationskontrolle von großer Bedeutung sind. Sie werden häufig in Gasverteilungsanlagen, Laborgasverteilern, Gasschränken und speziellen Prozessanlagen eingesetzt.

Nadelventile
Nadelventile sind für die präzise Durchflussregulierung ausgelegt. Ihre feinen Dosiereigenschaften machen sie nützlich, wenn Laborprozesse einen kontrollierten Gasfluss und nicht nur eine einfache Ein-/Aus-Absperrung erfordern.

Bei Anwendungen mit korrosiven Gasen müssen die medienberührenden Materialien und Dichtungskomponenten sorgfältig auf die Gaszusammensetzung abgestimmt sein. Ein aus chemikalienbeständigen Materialien gefertigtes Nadelventil ermöglicht eine stabile Einstellung unter verschiedensten Laborbedingungen.

Kugelhähne
Kugelhähne werden hauptsächlich zur schnellen Absperrung eingesetzt. Ihr relativ einfacher Betätigungsmechanismus ermöglicht es dem Bedienpersonal, Gasleitungen bei Wartungsarbeiten oder in Notfallsituationen schnell abzuschalten.

Für gefährliche Gasanlagen in Laboren können hochwertige Edelstahl-Kugelhähne mit geeigneten Dichtungen für Absperrventile, Gasleitungen und Geräteanschlüsse verwendet werden. Die interne Konstruktion des Ventils und die Dichtungstechnik sollten jedoch sorgfältig geprüft werden, wenn extrem hohe Reinheit oder extrem geringe Leckage erforderlich sind.

Rückschlagventile
Rückschlagventile verhindern den Rückfluss von Gas. Sie sind in Laborsystemen nützlich, wo ein Rückfluss andere Gasleitungen verunreinigen oder empfindliche Geräte beschädigen könnte.

Das Rückschlagventil sollte nach Öffnungsdruck, Durchflussrichtung, Nenndruck, Materialverträglichkeit und erforderlicher Dichtheit ausgewählt werden.

3. Materialauswahl für den Einsatz in korrosiven Gasen
Die Materialverträglichkeit ist einer der wichtigsten Faktoren bei der Auswahl von Laborgasventilen. Ventilkörper, Membran, Spindel, Sitz, Dichtungen, Federn und andere medienberührende Bauteile können alle mit dem Prozessgas in Kontakt kommen.

Edelstahl 316L wird häufig in Reinstgassystemen eingesetzt, da er Korrosionsbeständigkeit, mechanische Festigkeit, Reinigungsfähigkeit und Verfügbarkeit vereint. Für anspruchsvolle Anwendungen kann speziell verarbeiteter Edelstahl gewählt werden, um verbesserte Oberflächeneigenschaften und ein geringeres Kontaminationsrisiko zu erzielen.

Edelstahl 316L ist jedoch nicht unter allen Bedingungen gegenüber allen Gasen beständig. Gaskonzentration, Feuchtigkeitsgehalt, Temperatur, Druck und Einwirkungsdauer können das Korrosionsverhalten erheblich beeinflussen.

Bei besonders aggressiven Gasen bieten Hersteller unter Umständen alternative Legierungen oder Spezialbeschichtungen an. Daher sollte das gesamte medienberührende Material berücksichtigt werden, anstatt ein Ventil ausschließlich anhand des Gehäusematerials auszuwählen.

4. Dichtungsmaterialien und chemische Kompatibilität
Dichtungen sind ein weiterer wichtiger Aspekt. Gängige Dichtungsmaterialien sind PTFE, PCTFE, EPDM, FKM und andere Spezialpolymere. Ihre chemische Beständigkeit variiert erheblich.

Eine Dichtung, die bei Verwendung eines Inertgases gut funktioniert, kann sich bei Einwirkung eines starken Oxidationsmittels, eines halogenhaltigen Gases oder anderer aggressiver Chemikalien schnell zersetzen.

Bei der Bewertung eines Laborgasventils sollten Ingenieure Folgendes berücksichtigen:

Gaszusammensetzung
Gaskonzentration
Betriebstemperatur
Betriebsdruck
Belichtungsdauer
Feuchtigkeitsgehalt
Geforderte Lebensdauer
Kompatibilität mit Reinigungsverfahren
Bei giftigen und korrosiven Gasen ist es am sichersten, Informationen zur Materialverträglichkeit direkt vom Ventilhersteller einzuholen und diese mit den spezifischen Prozessbedingungen zu vergleichen.

5. Dichtheit und Rückhaltung
Die Verhinderung von Leckagen ist beim Umgang mit Gefahrgasen von grundlegender Bedeutung. Laborgasventile müssen sowohl im geöffneten als auch im geschlossenen Zustand eine zuverlässige Abdichtung gewährleisten.

Durch Leckagen von außen kann das Laborpersonal gefährlichen Gasen ausgesetzt werden, während Leckagen von innen zu Kreuzkontaminationen oder unerwünschter Gasmigration zwischen Prozessabschnitten führen können.

Hochleistungsventile nutzen Metallmembranen, präzisionsgefertigte Dichtflächen und kontrollierte Fertigungsprozesse, um sehr geringe Leckageraten zu erzielen. Bei Anwendungen mit hohen Reinheitsgraden wird üblicherweise eine Helium-Dichtheitsprüfung durchgeführt, um die Ventilintegrität zu überprüfen.

Die Ventilleistung sollte anhand der tatsächlichen Systemanforderungen bewertet werden und nicht nur anhand allgemeiner Begriffe wie „hohe Qualität“ oder „dicht“. Eine qualifizierte Spezifikation sollte die anzuwendende Leckrate, das Prüfverfahren, den Druck und die Abnahmekriterien festlegen.

6. Oberflächenbeschaffenheit und Sauberkeit
Bei Laborgassystemen, die mit hochreinen oder reaktiven Gasen arbeiten, kann die Qualität der inneren Oberflächen die Prozessleistung direkt beeinflussen.

Raue Innenflächen können Feuchtigkeit, Partikel, Kohlenwasserstoffe und andere Verunreinigungen einschließen. Diese Verunreinigungen können später in den Gasstrom gelangen und empfindliche Experimente oder Produktionsprozesse beeinträchtigen.

Hochreine Gasventile können daher speziellen Reinigungs-, Polier-, Passivierungs- und Verpackungsverfahren unterzogen werden. Elektropolierte oder mechanisch polierte Oberflächen aus Edelstahl 316L werden häufig dort eingesetzt, wo geringe Oberflächenverunreinigungen und eine verbesserte Reinigungsfähigkeit erforderlich sind.

Das Ventil muss zudem während Transport, Installation und Wartung vor Verunreinigungen geschützt werden. Reinraumtaugliche Verpackungen sind insbesondere für Halbleiter- und Analytikanwendungen wichtig.

7. Anforderungen an Druck und Temperatur
Laborgasventile müssen für die tatsächlichen Betriebsbedingungen des Systems ausgelegt sein. Dies umfasst sowohl den normalen Betriebsdruck als auch mögliche Druckspitzen.

Bei zylinderbasierten Systemen kann der Vordruck deutlich höher sein als der für Laborgeräte erforderliche Druck. In solchen Systemen müssen Regler und Ventile zusammenarbeiten, um eine kontrollierte Druckreduzierung und zuverlässige Absperrung zu gewährleisten.

Die Temperatur spielt ebenfalls eine wichtige Rolle, da sich die Gaseigenschaften und die Leistungsfähigkeit von Dichtungsmaterialien mit der Temperatur verändern können. Einige korrosive Gase können zudem je nach Temperatur und Feuchtigkeitsgehalt ein deutlich unterschiedliches Verhalten aufweisen.

Ingenieure sollten Folgendes überprüfen:

Maximaler Arbeitsdruck
Minimale und maximale Betriebstemperatur
Druckdifferenz
Durchflusskapazität
Verbindungsgröße
Anforderungen an die Ventilbetätigung
Anwendbare Sicherheitsfaktoren
8. Anschlussmöglichkeiten für Laborgassysteme
Die Ausführung der Verbindungen beeinflusst sowohl die Zuverlässigkeit der Installation als auch die Dichtheit. Gängige Konfigurationen umfassen Rohrenden, Klemmverschraubungen, Gewindeverbindungen und hochreine Flachdichtungsverbindungen.

Bei Anwendungen mit hochreinen und gefährlichen Gasen werden oft Stirndichtungsverschraubungen wie VCR-Verbindungen bevorzugt, da sie bei sachgemäßer Installation eine äußerst zuverlässige Metall-auf-Metall-Abdichtung gewährleisten.

Die Verbindung muss dem Schlauchmaterial, der Schlauchgröße, der Installationsmethode und den Reinheitsanforderungen des Systems entsprechen. Die Verwendung inkompatibler Verbindungsstandards kann unnötige Leckagerisiken und Wartungsschwierigkeiten verursachen.

9. Manuelle, pneumatische und automatische Ventile
Für einfache Anwendungen können in Laborsystemen manuell betätigte Ventile verwendet werden, während automatisierte Anlagen pneumatische oder elektronisch gesteuerte Ventile erfordern.

Manuelle Ventile sind für den Betrieb mit geringer Frequenz einfach und wirtschaftlich. Automatisierte Ventile bieten jedoch Vorteile, wenn der Prozess Fernsteuerung, programmierte Abläufe, Notabschaltung oder die Verriegelung mit Gaswarnsystemen erfordert.

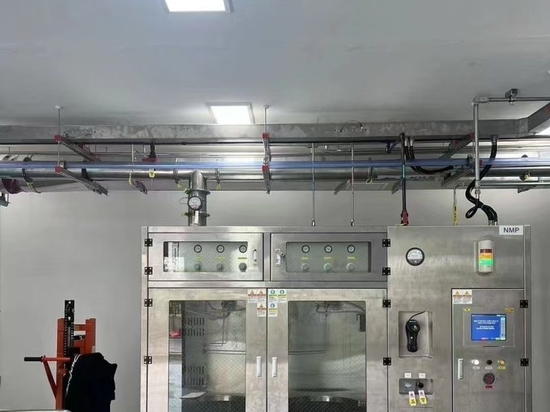

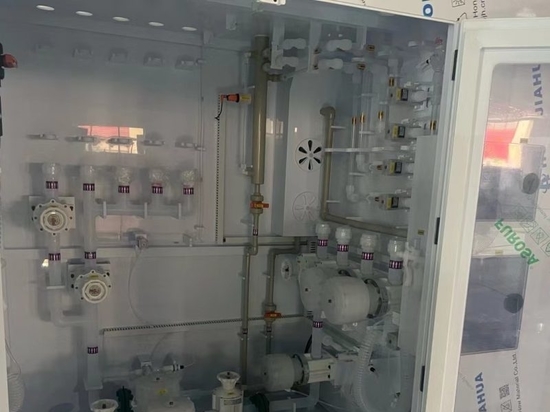

In einem Gefahrstoffschrank können beispielsweise automatische Ventile mit Drucksensoren, Gaswarngeräten, Abluftsystemen und Prozesssteuerungen integriert werden. Wird eine Störung erkannt, kann das Steuerungssystem die Gaszufuhr gemäß den Sicherheitsvorgaben der Anlage unterbrechen.

10. Anwendungen in Forschung und fortgeschrittener Fertigung
Laborgasventile werden in vielen Branchen eingesetzt.

In der Halbleiterforschung und -fertigung werden mit hochreinen Ventilen Prozessgase gesteuert, die für Abscheidung, Ätzung, Reinigung und andere Spezialprozesse verwendet werden.

In chemischen Laboren werden Ventile für korrosive Gase bei Synthesen, Reaktionsstudien und analytischen Experimenten eingesetzt.

In der Materialforschung werden häufig kontrollierte Gasatmosphären für die Wärmebehandlung, die Oberflächenbehandlung und experimentelle Umgebungen benötigt.

Pharmazeutische und biotechnologische Labore verwenden mitunter auch Spezialgase für Analysegeräte und kontrollierte Prozesse.

In Umweltlaboratorien können Gasventile in Probenahmesysteme und Analysegeräte zur Messung von Spurenkomponenten integriert werden.

Da jede Anwendung unterschiedliche Anforderungen stellt, sollte das Ventil als Teil des gesamten Gasversorgungssystems und nicht als isolierte Komponente ausgewählt werden.

11. Überlegungen zur Installation und Wartung
Selbst ein Hochleistungsventil kann bei unsachgemäßer Installation nicht zuverlässig funktionieren. Techniker sollten die Installationsanweisungen des Herstellers befolgen und geeignetes Werkzeug sowie saubere Arbeitsmethoden anwenden.

Vor der Installation sind Ventilanschlüsse und Rohrleitungen auf Verunreinigungen oder Beschädigungen zu prüfen. Die Rohrleitungen sind fachgerecht vorzubereiten und ohne übermäßige mechanische Belastung auszurichten.

Nach der Installation muss das System gemäß den Sicherheitsvorschriften der Anlage einer Druckprüfung und Dichtheitsprüfung unterzogen werden. Bei Gefahrgasen muss die Inbetriebnahme von qualifiziertem Personal unter Verwendung geeigneter Detektions- und Belüftungssysteme durchgeführt werden.

Die Wartungsintervalle hängen von der Ventilkonstruktion, der Betriebshäufigkeit, der Gaszusammensetzung, dem Druck und den Betriebsbedingungen ab. Jedes Ventil, das Anzeichen von Korrosion, Fehlfunktionen, Leckagen oder Dichtungsschäden aufweist, sollte vor der weiteren Verwendung überprüft werden.

12. Auswahl eines zuverlässigen Herstellers von Laborgasventilen
Bei der Anschaffung von Ventilen für Anwendungen mit korrosiven und toxischen Gasen sollte der Preis nicht das einzige Auswahlkriterium sein. Ein zuverlässiger Lieferant sollte detaillierte technische Dokumentationen zu Werkstoffen, Druckstufen, Anschlussmöglichkeiten, Dichtheitsprüfung, Reinigungsverfahren und Kompatibilität bereitstellen können.

Bei anspruchsvollen Anwendungen sollten Ingenieure auch die Fertigungsqualität, die Rückverfolgbarkeit, die Prüfverfahren und den technischen Support bewerten.

Ein kompetenter Hersteller kann Anwendern dabei helfen, die geeignete Ventilarchitektur und die medienberührenden Materialien auf der Grundlage der tatsächlichen Anforderungen an Gas, Druck, Temperatur, Durchfluss und Reinheit auszuwählen.

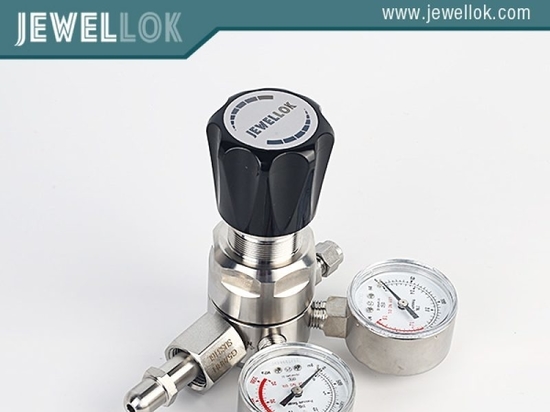

Die 10 besten Druckregler für hochreine Gase in Indien
Die 10 besten Druckregler für hochreine Gase in Indien
Fazit
Laborgasventile für Anwendungen mit korrosiven und toxischen Gasen sind unerlässlich für eine sichere, stabile und kontaminationskontrollierte Gasversorgung. Im Gegensatz zu herkömmlichen Gasventilen müssen sie anspruchsvollen chemischen Umgebungen standhalten und gleichzeitig zuverlässige Abdichtung, präzise Steuerung und langfristige mechanische Leistungsfähigkeit gewährleisten.

Membranventile, Nadelventile, Kugelventile und Rückschlagventile erfüllen jeweils unterschiedliche Funktionen in Laborgasanlagen. Materialauswahl, Dichtungstechnik, Oberflächenbeschaffenheit, Dichtheit, Nenndruck, Anschlussdesign und Automatisierungsmöglichkeiten müssen je nach Anwendung bewertet werden.

Da Laborforschung und moderne Fertigung zunehmend präzise Gaskontrollen erfordern, bleiben Hochleistungs-Gasventile ein wichtiger Bestandteil moderner Gasversorgungsinfrastruktur. Durch die Auswahl chemisch kompatibler Materialien, die Anwendung geeigneter Reinheits- und Dichtheitsprüfungsstandards und die Zusammenarbeit mit erfahrenen Ventilherstellern können Labore Gashandhabungssysteme entwickeln, die zuverlässig funktionieren und gleichzeitig die Risiken durch korrosive und toxische Gase reduzieren.
