Worin unterscheiden sich die Leistungsparameter von 1/2-Zoll-Gasreglern für den Einsatz in Wohn- und Gewerbegebäuden?

Gasregler sind unverzichtbare Komponenten in Erdgas- und Propangassystemen. Sie sorgen dafür, dass der hohe Gasdruck aus der Versorgung auf ein sicheres, nutzbares Niveau für die Geräte reduziert wird. Insbesondere 1/2-Zoll-Gasregler – benannt nach dem Anschlussdurchmesser – werden aufgrund ihrer Vielseitigkeit bei mittleren Durchflussmengen häufig sowohl in privaten Haushalten als auch in Gewerbebetrieben eingesetzt. Diese Geräte gewährleisten einen konstanten Druck im nachgeschalteten System und verhindern so Schwankungen, die Geräte beschädigen oder Sicherheitsrisiken bergen könnten. In Privathaushalten, beispielsweise mit Herden und Warmwasserbereitern, stehen Sicherheit und einfache Handhabung im Vordergrund, während in gewerblichen Betrieben wie Restaurants oder kleineren Industrieanlagen höhere Kapazität und Präzision erforderlich sind, um mehrere Geräte mit hohem Gasbedarf zu versorgen.

Dieser Artikel untersucht die typischen Unterschiede bei den wichtigsten Leistungsparametern von 1/2-Zoll-Gasreglern für den Einsatz in Wohn- und Gewerbegebäuden. Wir konzentrieren uns auf die Genauigkeit der Druckregelung – also wie gut der Regler den Solldruck bei unterschiedlichen Lasten hält – und den Abschaltdruck, oft als Blockierdruck bezeichnet. Dies ist der Punkt, an dem der Regler den Durchfluss sperrt, wenn kein Bedarf mehr besteht. Um einen umfassenden Überblick zu bieten, werden auch weitere Parameter wie Durchflusskapazität, Druckabfall unter Last und Überdruckschutz besprochen. Darüber hinaus erstellen wir eine Schritt-für-Schritt-Anleitung zur Auswahl eines geeigneten Modells basierend auf den Anforderungen nachgeschalteter Geräte wie Gasherden und Warmwasserbereitern. Dabei werden Faktoren wie BTU-Anforderungen, Eingangsdruckschwankungen und Normenkonformität hervorgehoben. Das Verständnis dieser Aspekte ist von entscheidender Bedeutung, da eine falsche Auswahl zu Ineffizienzen, Lecks oder sogar Explosionen führen kann. Gasbedingte Zwischenfälle verursachen jährlich Schäden in Milliardenhöhe.

Dieser Artikel basiert auf Branchenstandards und praktischen Erkenntnissen und vermittelt Hausbesitzern, Technikern und Facility Managern das nötige Wissen für fundierte Entscheidungen. Ob Erdgas oder Propan – der richtige Regler sorgt für optimale Leistung und Sicherheit.

Hersteller und Lieferant von Gas- und Chemikalienzufuhrsystemen mit ultrahoher Reinheit (UHP)
Hersteller und Lieferant von Gas- und Chemikalienzufuhrsystemen mit ultrahoher Reinheit (UHP)

Grundlagen und Typen von 1 /2-Zoll-Gasreglern

Ein 1/2-Zoll-Gasregler verfügt typischerweise über einen Ein- und Auslass mit 1/2-Zoll-NPT-Gewinde (National Pipe Thread) und eignet sich daher für Leitungen mit bis zu 250,000 BTU/h, je nach Gasart und -druck. Diese Regler arbeiten nach dem Direktantriebsprinzip: Eine Membran erfasst den Druck hinter dem Regler, eine Feder gibt die Sollwertkraft vor und ein Ventil (oft konisch) regelt den Durchfluss. Die Hauptfunktion besteht darin, den Eingangsdruck – von 2 psi in Niederdrucksystemen bis über 100 psi in Hochdruck-Propansystemen – auf einen stabilen Ausgangsdruck zu reduzieren, üblicherweise 7–11 Zoll Wassersäule (WC) für Erdgas oder 11 Zoll WC für Propan.

Es gibt zwei Hauptkategorien: Leitungsdruckregler und Geräteregler. Leitungsregler regeln höhere Systemdrücke, oft vor Zählern, während Geräteregler den Druck am Einsatzort feinjustieren. Die Normen sind unterschiedlich: Geräteregler entsprechen ANSI Z21.18/CSA 6.3 und legen den Schwerpunkt auf Niederdruckgenauigkeit, während Leitungsregler für höhere Kapazitäten ANSI Z21.80/CSA 6.22 entsprechen. Im Wohnbereich reichen einstufige Regler für einfache Anlagen aus, in gewerblichen Anwendungen können jedoch zweistufige Systeme für bessere Stabilität zum Einsatz kommen.

Auch die Materialien variieren: Modelle für den Wohnbereich bestehen aus Kostengründen häufig aus Aluminiumdruckguss, während gewerbliche Modelle Messing oder Edelstahl für eine längere Lebensdauer in raueren Umgebungen verwenden. Entlüftungsmechanismen – integriert zur Druckentlastung – sind Standard, gewerbliche Regler können jedoch für zusätzliche Sicherheit Überdruckabschaltungen (OPSO) enthalten.

Wichtige Leistungsparameter bei Gasreglern

Leistungsparameter bestimmen die Zuverlässigkeit eines Reglers. Die Genauigkeit der Druckregelung gibt an, wie genau der Ausgangsdruck bei Durchflussschwankungen dem Sollwert entspricht. Diese Genauigkeit wird häufig in Prozent (z. B. ±5 %) gemessen. Der Druckabfall, also der Druckabfall bei steigendem Durchfluss, ist ein wichtiger Messwert. Ein geringerer Druckabfall bedeutet eine höhere Genauigkeit.

Der Abschaltdruck, allgemein als Blockierdruck bekannt, ist der leichte Druckanstieg über den Sollwert, wenn der Durchfluss stoppt und eine dichte Abdichtung ohne Leckage gewährleistet. Der ideale Blockierdruck liegt bei 100–125 % des Sollwerts; ein Überschreiten dieses Werts kann auf Verschleiß oder eine falsche Dimensionierung hinweisen.

Weitere Parameter sind Kapazität (maximaler Durchfluss), Eingangsdruckbereich und Reaktionszeit auf Laständerungen. Bei 1/2-Zoll-Modellen kann die Kapazität je nach Öffnungsgröße zwischen 100,000 und 400,000 BTU/h liegen. Überdruckschutz, wie z. B. eine automatische Abschaltung beim 2- bis 3-fachen des Sollwerts, ist bei gewerblichen Geräten üblicher.

Unterschiede in den Leistungsparametern: Wohn- vs. Gewerbeimmobilien

1/2-Zoll-Gasregler für den privaten und gewerblichen Gebrauch unterscheiden sich aufgrund unterschiedlicher Anforderungen erheblich. Systeme für den privaten Gebrauch, die Haushalte mit zeitweiser Nutzung versorgen (z. B. einen einzelnen Herd oder eine einzelne Heizung), arbeiten mit niedrigem Druck – typischerweise 0.25–0.5 psi am Ausgang – und legen Wert auf Einfachheit und Sicherheit. Gewerbliche Einrichtungen, wie Cafés oder Büros, bewältigen kontinuierlich höhere Belastungen und benötigen Regler für mittleren Druck (bis zu 5 psi) und höhere Belastbarkeit.

Genauigkeit der Druckregelung
Bei Reglern für Wohngebäude beträgt die Genauigkeit typischerweise ±10–20 % des Sollwerts, was für Geräte mit geringem Durchfluss ausreicht, bei denen der Druckabfall über den gesamten Bereich 1–2 Zoll WC betragen kann. Dies ist akzeptabel, da die Haushaltslasten vorhersehbar und gering sind (z. B. 50,000–150,000 BTU/h für ein Haus). Schwankungen des Eingangsdrucks (oft stabil vom Versorgungsnetz) beeinträchtigen die Leistung nur minimal, direktgesteuerte Ausführungen können jedoch bei plötzlichen Anforderungen einen stärkeren Druckabfall aufweisen.

Kommerzielle Regler bieten eine höhere Genauigkeit, oft ±5–10 %, bei minimalem Durchfluss (0.5–1 Zoll WC) aufgrund größerer Membranen und ausgeglichener Ventilkonstruktionen. Sie bewältigen Einlassschwankungen besser, da kommerzielle Systeme Drücken von 10–60 psi ausgesetzt sein können, die eine robuste Kompensation erfordern. In einem Restaurant mit mehreren Fritteusen verhindert Genauigkeit beispielsweise Flammeninstabilität, die die Kochqualität beeinträchtigen könnte. Zweistufige kommerzielle Modelle erhöhen die Genauigkeit durch schrittweise Reduzierung weiter und reduzieren den Gesamtdurchfluss im Vergleich zu einstufigen Modellen für den privaten Gebrauch um 50 %.

Abschaltdruck (Lock-Up)
Regler für Wohngebäude haben höhere Blockiertoleranzen, oft 1–2 Zoll WC über dem Sollwert (z. B. 8–10 Zoll WC bei einem 7-Zoll-Sollwert), da Leckagen in Systemen mit geringem Volumen weniger kritisch sind. Ihnen fehlen erweiterte Absperrfunktionen, sodass manuelle Ventile vorgeschaltet sind. Dies eignet sich für Haushalte, in denen der Durchfluss automatisch stoppt, wenn die Geräte ausgeschaltet sind.

Kommerzielle Versionen verfügen über eine geringere Überbrückung, typischerweise 0.5–1 Zoll WC-Anstieg, um Gasverschwendung in Umgebungen mit hohem Verbrauch zu minimieren. Viele verfügen über OPSO, eine Abschaltung bei 150 % des Sollwerts, die entscheidend zur Vermeidung von Überdruck in Mehrgerätesystemen ist. Bei Propansystemen ist die kommerzielle Überbrückung auf höhere Eingangsdrücke (bis zu 250 psi) kalibriert, im Gegensatz zu den 10–20 psi in Wohngebäuden.

Andere Unterschiede
Die Durchflusskapazität von Wohnmodellen liegt bei 200,000–300,000 BTU/h, während kommerzielle Modelle mit größeren Öffnungen über 500,000 BTU/h erreichen können. Die Reaktionszeit ist bei Wohnmodellen langsamer (Sekunden), bei kommerziellen Modellen hingegen nur Millisekunden bei schnellen Lastwechseln. Haltbarkeit: Wohnmodelle halten 10–15 Jahre, kommerzielle Modelle mit korrosionsbeständigen Materialien über 20 Jahre. Die Kosten spiegeln dies wider: Wohnmodelle 20–50 $, kommerzielle Modelle 100–300 $.

Diese Unterschiede ergeben sich aus der Nutzung: Im privaten Bereich wird Wert auf Erschwinglichkeit und Benutzerfreundlichkeit gelegt, im gewerblichen Bereich stehen Zuverlässigkeit und Effizienz im Vordergrund.

Auswahl eines geeigneten 1/2-Zoll-Gasreglers : Ein Leitfaden basierend auf nachgeschalteten Geräten

Bei der Auswahl des richtigen Reglers müssen dessen Parameter an die Anforderungen der nachgeschalteten Geräte angepasst werden. Dabei ist die Kompatibilität mit Öfen (typischerweise 30,000–60,000 BTU) und Warmwasserbereitern (40,000–200,000 BTU) sicherzustellen. Gehen Sie dazu folgendermaßen vor:

Schritt 1: Gasart und Systemdruck bestimmen

Stellen Sie fest, ob es sich um Erdgas (geringere Dichte, 7 cm WC-Anschluss) oder Propan (11 cm WC) handelt. Prüfen Sie den Eingangsdruck: im Wohnbereich oft 0.5–2 bar, im gewerblichen Bereich bis zu 5–10 bar. Stellen Sie bei Öfen sicher, dass der Regler variable Anforderungen ohne Abfallen und damit ohne Beeinträchtigung der Flammenstabilität bewältigt; Warmwasserbereiter benötigen einen konstanten Druck für eine gleichmäßige Heizung.

Schritt 2: Gesamtlast und Kapazität berechnen

Addieren Sie die BTU-Werte aller Geräte. Für ein Haus mit einem 50,000-BTU-Herd und einem 100,000-BTU-Warmwasserbereiter ergibt sich eine Gesamtleistung von 150,000 BTU. Wählen Sie einen Regler mit mindestens 20 % Überkapazität (180,000 BTU). In Großküchen kann dieser Wert doppelt so hoch sein, sodass Modelle mit höherer Leistung erforderlich sind. Verwenden Sie Größentabellen von Herstellern wie Maxitrol.

Schritt 3: Bewerten Sie die Genauigkeits- und Droop-Anforderungen

Bei Herden verhindert eine Genauigkeit von ±10 % ungleichmäßiges Garen. Wählen Sie Modelle mit geringem Durchfluss. Warmwasserbereiter tolerieren ±15 %, profitieren aber von einer präziseren Regelung für mehr Effizienz. Im gewerblichen Bereich sollten Sie sich für vorgesteuerte Regler mit einem Durchfluss von <5 % entscheiden.

Schritt 4: Abschalt- und Sicherheitsfunktionen berücksichtigen

Stellen Sie sicher, dass die Sperre innerhalb von 125 % des Sollwerts liegt, um Leckagen bei ausgeschalteten Geräten zu vermeiden. Bei Warmwasserbereitern mit Zündflamme verhindert eine dichte Sperre den Ausfall der Zündflamme. Kommerziell: OPSO für Szenarien mit hohem Bedarf einbeziehen. Überprüfen Sie die Einhaltung lokaler Vorschriften (z. B. NFPA 54).

Schritt 5: Installation und Wartung berücksichtigen

Wählen Sie Modelle mit Entlüftung für den Außenbereich; integrierte Entlüftungen für den Innenbereich. Materialien: Messing für korrosive Umgebungen. Wählen Sie für Herde in Küchennähe leise laufende Regler. Nach der Installation mit Manometern prüfen.

Schritt 6: Herstellerangaben prüfen und Experten konsultieren

Vergleichen Sie Modelle wie RegO oder Fisher; nutzen Sie Online-Tools für Simulationen. Für netzunabhängige Propan-Anlagen empfiehlt sich eine zweistufige Anlage für höhere Genauigkeit. Bei komplexen Anlagen immer einen Fachmann zu Rate ziehen.

Case Studies: Anwendungsbeispiele

In einem Wohnhaus reicht ein einstufiger 1/2-Zoll-Regler mit einer Genauigkeit von ±15 % für einen 40,000-BTU-Herd und einen 80,000-BTU-Warmwasserbereiter mit einer Sperre bei 9 Zoll WC. Gewerblich: Ein Café benötigt möglicherweise ein zweistufiges Modell mit einer Genauigkeit von ±5 % und OPSO für mehrere Herde.

Herausforderungen und Best Practices

Zu den häufigsten Fehlern zählen eine zu geringe Dimensionierung, die zu einem Durchhängen führt, oder das Ignorieren von Einlassschwankungen. Bewährte Vorgehensweisen: Jährliche Inspektionen, Druckprüfungen und Aufrüstungen zur Steigerung der Effizienz.

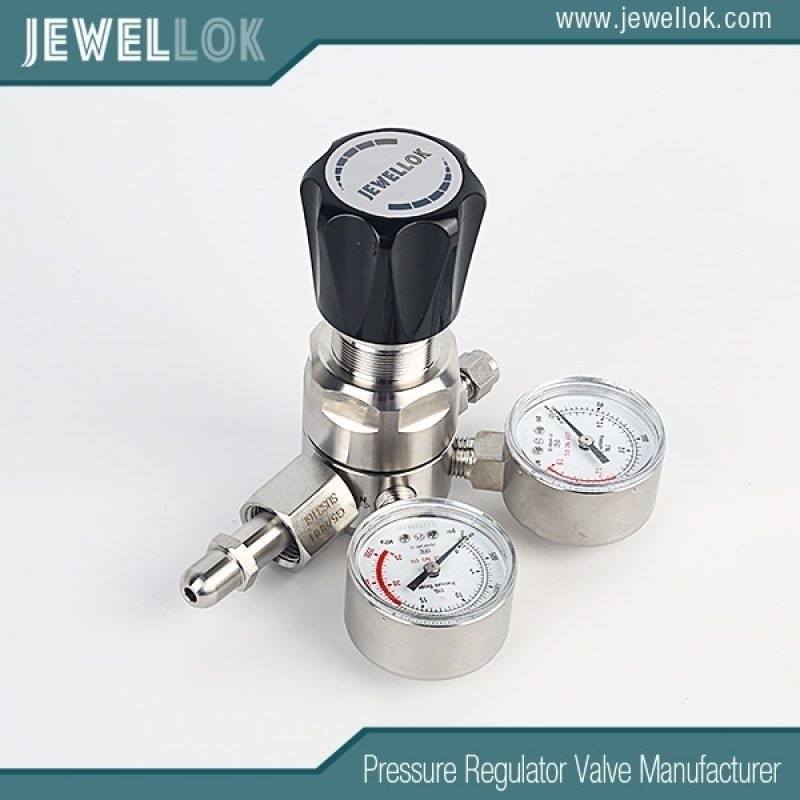

einstellbarer Hochdruck-Propanregler
einstellbarer Hochdruck-Propanregler

Fazit

Unterschiede bei 1/2-Zoll-Gasreglern für den privaten und gewerblichen Gebrauch unterstreichen die Notwendigkeit einer maßgeschneiderten Auswahl. Modelle für den privaten Gebrauch bieten ausreichende Genauigkeit (±10–20 %) und eine sichere Verriegelung für einfache Anforderungen, während gewerbliche Modelle Präzision (±5–10 %) und erhöhte Sicherheit erfordern. Durch die Bewertung nachgelagerter Anforderungen – wie BTU für Öfen und Stabilität für Warmwasserbereiter – können Benutzer effektiv auswählen und so Sicherheit und Leistung verbessern. Wählen Sie stets zertifizierte Produkte und eine professionelle Installation, um Risiken zu minimieren.
