In der sich rasant entwickelnden Welt der Halbleiterfertigung, in der die Nachfrage nach kleineren, schnelleren und effizienteren Chips den technologischen Fortschritt vorantreibt, spielen Gasversorgungssysteme eine zentrale, aber oft unterschätzte Rolle. Diese Systeme sind für die präzise Verteilung von Spezialgasen ausgelegt, die für Prozesse wie Abscheidung, Ätzen und Dotieren bei der Waferherstellung unerlässlich sind. Hersteller von Gasversorgungssystemen für die Halbleiterindustrie sind auf die Entwicklung, Produktion und Integration dieser komplexen Baugruppen spezialisiert und gewährleisten die Zufuhr von Gasen wie Silan, Stickstoff, Argon und Hexafluoriden mit höchster Reinheit, kontrollierten Durchflussraten und minimalem Kontaminationsrisiko.

Die Halbleiterindustrie ist auf diese Systeme angewiesen, um die Integrität ihrer Fertigungsumgebungen zu gewährleisten, in denen selbst kleinste Verunreinigungen zu Defekten in Mikrochips führen können. Da die Chipgeometrie auf 5 nm und darunter schrumpft, steigt die erforderliche Präzision, wodurch die Gaszufuhr zu einem kritischen Engpass in der Produktionsausbeute wird. Hersteller in dieser Nische müssen angesichts der Gefährlichkeit vieler Prozessgase, die giftig, entflammbar oder ätzend sein können, strenge Sicherheitsstandards einhalten. Dies erfordert robuste Designs mit Ausfallsicherungen, automatisierter Überwachung und der Einhaltung internationaler Vorschriften wie den SEMI-Standards.

Führende Akteure in diesem Bereich, darunter Unternehmen, die sich auf modulare und hochreine (UHP) Lösungen konzentrieren, haben Innovationen entwickelt, die Effizienz und Skalierbarkeit verbessern. Von Gasschränken zur Lagerung und Regulierung von Großmengen bis hin zu komplexen Verteilersystemen zur Verteilung von Gasen an Prozesswerkzeuge bilden diese Systeme das Rückgrat moderner Fabriken. Der Markt für Halbleiter-Gasversorgungssysteme wächst, angetrieben durch den weltweiten Vorstoß in fortschrittliche Elektronik für KI, 5G und Elektrofahrzeuge. Derzeit wird er auf rund 2.5 Milliarden US-Dollar geschätzt und dürfte mit der weltweiten Ausweitung der Fertigungsanlagen deutlich wachsen.

Dieser Artikel befasst sich mit den technischen Feinheiten dieser Systeme und beleuchtet Schlüsselkomponenten, Fertigungsherausforderungen und zukünftige Trends. Durch das Verständnis der Rolle der Hersteller von Halbleiter-Gasversorgungssystemen erhalten wir Einblicke, wie sie es dem Halbleiter-Ökosystem ermöglichen, die Grenzen des Mooreschen Gesetzes zu erweitern.

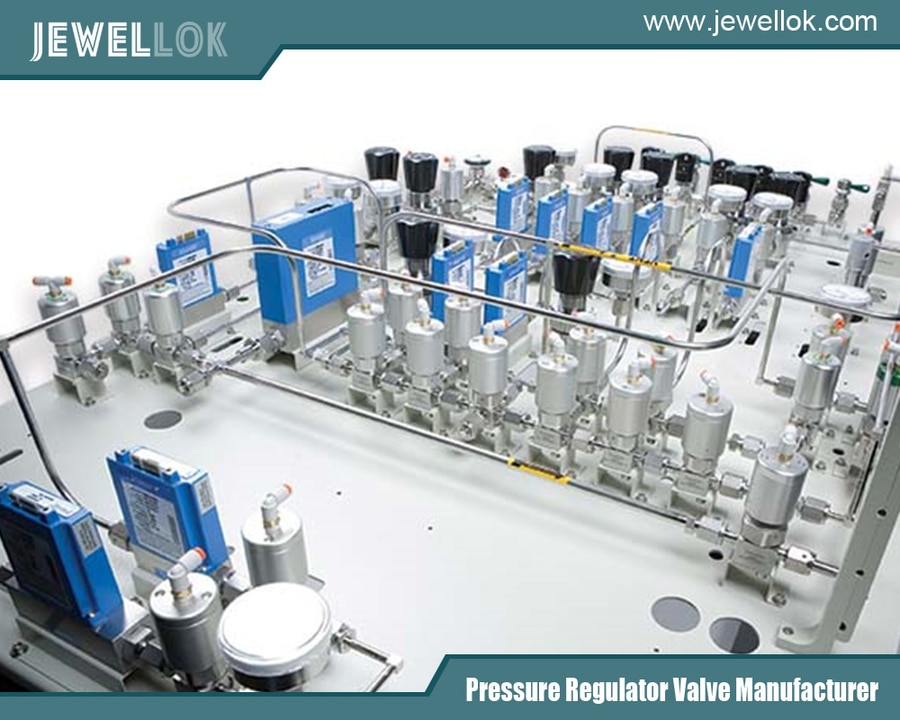

China Druckregler Hersteller
China Druckregler Hersteller
Übersicht über Halbleiter-Gaszufuhrsysteme

Halbleitergasversorgungssysteme sind hochentwickelte Netzwerke, die Prozessgase von Speicherquellen zu den Fertigungsanlagen transportieren und dabei Parameter wie Druck, Durchfluss und Reinheit präzise steuern. Diese Systeme sind integraler Bestandteil von Prozessen wie der chemischen Gasphasenabscheidung (CVD), der physikalischen Gasphasenabscheidung (PVD), dem Ätzen und der Ionenimplantation, bei denen Gase auf molekularer Ebene interagieren, um Schichten auf Siliziumwafern aufzubauen oder abzutragen.

Im Kern erfüllen diese Systeme die besonderen Anforderungen der Halbleiterproduktion. Gase müssen mit einer Reinheit von über 99.9999 % (sechs Neunen) geliefert werden, da Verunreinigungen wie Feuchtigkeit, Sauerstoff oder Partikel zu Defekten führen können, die die Ausbeute mindern. Die Lieferung muss auch bei der Massenproduktion, die oft Hunderte von Prozessschritten pro Wafer umfasst, konstant sein. Die Systeme werden in Massengaslieferungen für Gase mit hohem Verbrauch wie Stickstoff und Spezialgaslieferungen für reaktive oder Edelgase unterteilt.

Massensysteme bestehen typischerweise aus kryogenen Lagertanks, Verdampfern und Verteilungsleitungen, die Unterfabriken oder Endreinigungsanlagen versorgen. Spezialsysteme hingegen nutzen Gasschränke oder Ventilverteilerkästen (VMBs), um kleinere Mengen präziser zu handhaben. Modulare Designs haben diesen Bereich revolutioniert: Traditionelle Schweißplatten werden durch austauschbare Module ersetzt, die Ausfallzeiten reduzieren und Upgrades erleichtern.

Die Entwicklung von konventionellen Gasverteilern zu modernen integrierten Systemen spiegelt den Wandel der Branche hin zu Automatisierung und Sicherheit wider. Frühere Systeme basierten auf manuellen Ventilen und einfachen Reglern, die anfällig für Leckagen und Inkonsistenzen waren. Heutige Versionen verfügen über digitale Massendurchflussregler (MFCs), Druckmessumformer und Echtzeitsensoren, die mit SCADA-Systemen (Supervisory Control and Data Acquisition) verbunden sind. Dies ermöglicht eine vorausschauende Wartung und eine schnelle Reaktion auf Anomalien.

In einer typischen Fabrik beginnt die Gaslieferung im Gaslager, wo die Gase in großen Mengen gelagert werden. Anschließend werden sie gereinigt, um Verunreinigungen zu entfernen. Verteilungsleitungen, oft aus elektropoliertem Edelstahl, um die Partikelbildung zu minimieren, transportieren die Gase zu den Werkzeugschnittstellen. Sicherheitsvorrichtungen wie Überströmventile und Notabschaltungen sind zwingend erforderlich, um Risiken durch Gaslecks oder Überdruck zu minimieren.

Die Bedeutung dieser Systeme kann nicht hoch genug eingeschätzt werden; sie wirken sich direkt auf den Durchsatz der Fertigung und die Kosten pro Wafer aus. Mit der Weiterentwicklung der Halbleiterknoten muss die Gaszufuhr an höhere Drücke für die Extrem-Ultraviolett-Lithografie (EUV) oder spezielle Mischungen für das 3D-NAND-Stacking angepasst werden. Hersteller entwickeln diese Systeme kontinuierlich weiter, um dem unermüdlichen Streben der Branche nach Miniaturisierung und Effizienz gerecht zu werden.



Schlüsselkomponenten und Technologien

Die Architektur eines Halbleiter -Gasversorgungssystems besteht aus mehreren voneinander abhängigen Komponenten, die jeweils für den zuverlässigen Einsatz in rauen Umgebungen ausgelegt sind. Zentrales Element des Systems sind Gasschränke, die als sichere Gehäuse für die Lagerung von Gasflaschen und die Erstregulierung dienen. Diese Schränke verfügen über automatische Umschaltmechanismen, um eine unterbrechungsfreie Versorgung zu gewährleisten, sowie über eine Abluftanlage zur Ableitung potenzieller Leckagen gefährlicher Gase.

Ventile und Regler bilden das Steuergerüst des Systems. Hochreine Ventile, oft pneumatisch betätigt, müssen korrosiven Gasen standhalten, ohne Verunreinigungen einzubringen. Gängige Materialien sind Edelstahl 316L oder Hastelloy, deren Oberflächen eine durchschnittliche Rauheit von unter 10 Ra erreichen, um die Anhaftung von Partikeln zu verhindern. Druckregler halten den Ausgangsdruck stabil und gleichen Schwankungen des Quelldrucks aus, während Filter – typischerweise mit einer Filterfeinheit von 0.003 Mikron – Partikel abfangen.

Massendurchflussregler (MFCs) sind die wohl wichtigste Technologie, da sie eine präzise Messung von Gasströmen bis in den Sub-sccm-Bereich (Standardkubikzentimeter pro Minute) ermöglichen. Moderne MFCs nutzen thermische oder druckbasierte Sensoren, integriert mit PID-Algorithmen (Proportional-Integral-Differential) für schnelle Reaktionszeiten unter einer Sekunde. Sie verfügen oft über Selbstdiagnosefunktionen zur Erkennung von Abweichungen oder Verstopfungen.

Verteiler und Schweißkonstruktionen verteilen Gase an mehrere Punkte und minimieren so Toträume – stagnierende Bereiche, in denen sich Verunreinigungen ansammeln können. Gasstäbe, modulare Baugruppen in Verteilern, integrieren MFCs, Ventile und Wandler in kompakten Einheiten für den einfachen Einbau in Prozesswerkzeuge. Diese Stäbe optimieren die Gaszufuhr durch Steuerung von Durchfluss und Druck für bestimmte Fertigungsschritte, wie z. B. das Plasmaätzen, bei dem eine gleichmäßige Gasverteilung ein konsistentes Ätzprofil gewährleistet.

Sensoren spielen eine entscheidende Rolle bei der Überwachung des Systemzustands. Restgasanalysatoren (RGAs) erkennen Spuren von Verunreinigungen in Echtzeit, während Druck- und Durchflusssensoren Daten an Steuerungssysteme übermitteln. Fortgeschrittene Systeme integrieren IoT-Konnektivität für die Fernüberwachung und ermöglichen so prädiktive Analysen zur Vorhersage von Ausfällen.

Reinigungstechnologien sind für die Aufrechterhaltung des UHP-Niveaus unerlässlich. Point-of-Use-Reiniger verwenden Gettermaterialien oder Membranen, um Feuchtigkeit und Sauerstoff auf einen Billionstel-Prozent-Bereich zu entfernen. Innovationen wie beheizte Getterreiniger verlängern Lebensdauer und Effizienz, was für Gase wie Ammoniak oder Chlorwasserstoff entscheidend ist.

Die Integration dieser Komponenten erfordert eine sorgfältige Planung. Dabei kommt häufig numerische Strömungsmechanik (CFD) zum Einsatz, um den Gasfluss zu simulieren und Turbulenzen zu minimieren. Hersteller von Halbleiter-Gaszufuhrsystemen setzen auf Reinraummontage, um Kontaminationen zu vermeiden. Helium-Lecktests gewährleisten die Integrität bis zu 10^-9 atm-cc/sec.

Insgesamt konvergieren diese Technologien, um Gase mit der Präzision zu liefern, die für Sub-3-nm-Knoten erforderlich ist, bei denen die Genauigkeit auf atomarer Ebene von größter Bedeutung ist.



Führende Hersteller und ihre Beiträge

Hersteller von Gasversorgungssystemen für die Halbleiterindustrie agieren in einem wettbewerbsintensiven Umfeld und verbinden technisches Know-how mit Innovation, um den Anforderungen der Halbleiterfertigung gerecht zu werden. Zu den führenden Anbietern zählen Spezialisten für Fluidsysteme, die umfassende Lösungen von der Planung bis zur Installation anbieten.

Ein wichtiger Beitrag konzentriert sich auf modulare Gaspanels und Subsysteme und bietet anpassbare VMBs, die sich nahtlos in OEM-Tools integrieren lassen. Die Systeme sind skalierbar und ermöglichen die Erweiterung von Fabriken ohne größere Umbauten. Zu den Innovationen gehören intelligente Ventile mit integrierter Elektronik für eine verbesserte Steuerung, die die Einrichtungszeit um bis zu 50 % reduziert.

Ein weiterer Marktführer ist auf UHP-Komponenten wie Regler und Filter spezialisiert und bietet unter anderem Lösungen für die Umwandlung von Vakuum in Überdruck an. Das Unternehmen hat Pionierarbeit bei elektropolierten Rohrsystemen geleistet, die die für EUV-Prozesse entscheidende Ausgasung minimieren. Auch im Bereich Sicherheit leistet das Unternehmen mit integrierten Gassensoren, die den NFPA- und SEMI-Vorschriften entsprechen, einen Beitrag.

Spezialisten für Gasmisch- und -verteilsysteme berücksichtigen den Bedarf an präzisen Gasrezepturen in der modernen Deposition. Diese Hersteller entwickeln dynamische Mischer, die Gase bedarfsgerecht mischen und so Homogenität für Prozesse wie die Atomlagenabscheidung (ALD) gewährleisten. Ihre Technologie unterstützt die Mehrgaszufuhr mit Durchflussgenauigkeiten von ±0.5 % und steigert so die Ausbeute bei High-k-Dielektrika-Anwendungen.

Energieorientierte Anbieter legen Wert auf nachhaltige Designs und integrieren energieeffiziente Verdampfer und Recyclinganlagen für Gase wie Xenon. Sie tragen zu einer umweltfreundlichen Produktion bei, indem sie durch geschlossene Kreisläufe Abfall reduzieren und so die Branchenziele der CO2-Neutralität erreichen.

Globale Hersteller setzen sich auch mit der Lokalisierung auseinander und richten regionale Knotenpunkte ein, um die Risiken in der Lieferkette zu minimieren. So dominieren beispielsweise asiatische Unternehmen die Massenliefersysteme und bieten kryogene Lösungen an, die speziell auf Großserienfabriken in Taiwan und Südkorea zugeschnitten sind.

Die Zusammenarbeit zwischen Herstellern und Halbleitergiganten treibt den Fortschritt voran. Gemeinsame Entwicklungen haben zu KI-gestützten Systemen geführt, die den Gasverbrauch durch maschinelles Lernen optimieren und Verbrauchsmuster vorhersagen, um Ausfallzeiten zu minimieren.

Diese Hersteller investieren massiv in Forschung und Entwicklung und verfügen über Patente für neuartige Materialien wie keramikbeschichtete Ventile zur Korrosionsbeständigkeit. Ihre Rolle geht über die Hardware hinaus und umfasst auch Software-Ökosysteme, die Simulationstools für die Systemmodellierung bereitstellen.

Im Wesentlichen handelt es sich bei diesen Unternehmen nicht nur um Lieferanten, sondern um strategische Partner, die den Fortschritt der Halbleiterindustrie durch maßgeschneiderte, leistungsstarke Gasversorgungslösungen ermöglichen.



Herstellungsprozesse und Qualitätskontrolle

Die Herstellung von Halbleiter-Gaszufuhrsystemen ist ein mehrstufiger Prozess, bei dem Präzision und Sauberkeit im Vordergrund stehen. Er beginnt mit der Materialauswahl, bei der Legierungen aufgrund ihrer Kompatibilität mit bestimmten Gasen ausgewählt werden. Edelstahl wird im Plasmalichtbogen geschmolzen, um geringe Einschlüsse zu erzielen. Anschließend wird er geschmiedet oder zu Komponenten extrudiert.

Bei der Fertigung kommen moderne Schweißverfahren wie das orbitale Wolfram-Inertgasschweißen (GTAW) zum Einsatz, um dichte Verbindungen zu gewährleisten. Reinräume nach ISO 5-Standard verhindern Kontaminationen während der Montage, und die Bediener tragen ESD-Schutzausrüstung.

Anschließend erfolgt die Komponentenintegration, bei der MFCs und Ventile anhand rückverfolgbarer Standards kalibriert werden. Strömungsprüfstände simulieren Betriebsbedingungen und überprüfen die Leistung in einem Temperaturbereich von -40 °C bis 150 °C.

Die Qualitätskontrolle ist streng und umfasst zerstörungsfreie Prüfungen wie Röntgenprüfungen für Schweißnähte und Partikelzählungen bei Spültests. Die Systeme werden Druckzyklen unterzogen, um jahrelangen Einsatz zu simulieren und so die Ermüdungsbeständigkeit sicherzustellen.

Die Rückverfolgbarkeit wird durch lasergravierte Seriennummern und Blockchain-ähnliche digitale Aufzeichnungen gewährleistet. Die abschließende Validierung umfasst Funktionstests in simulierten Fertigungsumgebungen, bei denen Parameter wie Reaktionszeit und Reinheitserhalt gemessen werden.

Nach der Herstellung werden die Systeme passiviert – chemisch behandelt, um eine schützende Oxidschicht zu bilden – und so die Korrosionsbeständigkeit zu erhöhen. Die Verpackung in stickstoffgespülten Beuteln gewährleistet die Integrität während des Transports.

Hersteller halten sich an Normen wie ASME B31.3 für Rohrleitungen und SEMI S2 für die Sicherheit. Kontinuierliche Verbesserung durch Six-Sigma-Methoden reduziert Defekte auf ppm-Niveau.

Die Automatisierung in der Fertigung, beispielsweise durch Robotermontage, erhöht die Konsistenz, während KI-gesteuerte Inspektionen für das menschliche Auge unsichtbare Anomalien erkennen.

Diese Prozesse stellen sicher, dass die Systeme den hohen Anforderungen der Halbleiterproduktion gerecht werden, bei der sich Zuverlässigkeit direkt in der Rentabilität der Fabrik niederschlägt.



Herausforderungen in der Branche

Hersteller von Gasversorgungssystemen für die Halbleiterindustrie stehen vor vielfältigen Herausforderungen. Die Aufrechterhaltung höchster Reinheit ist von größter Bedeutung, da Lieferketten potenzielle Verunreinigungen einschleppen, die fortschrittliche Reinigungs- und Zertifizierungsverfahren erfordern.

Der Umgang mit giftigen Gasen birgt Sicherheitsbedenken und erfordert robuste Konstruktionen, um Leckagen zu vermeiden, die zu Evakuierungen oder Umweltschäden führen können. Die Einhaltung sich ständig weiterentwickelnder Vorschriften erhöht die Komplexität zusätzlich.

Störungen in der Lieferkette, die durch geopolitische Spannungen noch verschärft werden, wirken sich auf Rohstoffe wie seltene Metalle für Komponenten aus und führen zu Verzögerungen und Kostensteigerungen.

Die Integration mit Werkzeugen der nächsten Generation erfordert eine höhere Präzision, da die Systeme Drücke von bis zu 5000 psi und Durchflussmengen unter 1 sccm bewältigen müssen, was die derzeitigen Technologien an ihre Grenzen bringt.

Hohe Anschaffungskosten für moderne Systeme stellen insbesondere für kleinere Fabriken ein Hindernis dar, während die Komplexität der Nachrüstung älterer Anlagen das Ausfallrisiko erhöht.

Der Nachhaltigkeitsdruck drängt auf eine Reduzierung der Emissionen und stellt die Hersteller vor die Herausforderung, umweltfreundliche Alternativen zu entwickeln, ohne dabei Kompromisse bei der Leistung einzugehen.

Um diese Probleme zu lösen, sind kontinuierliche Forschung und Entwicklung, Kooperationen und eine diversifizierte Beschaffung erforderlich, um widerstandsfähige Abläufe aufzubauen.



Zukünftige Trends und Innovationen

Halbleiter-Gaszufuhrsysteme werden sich künftig mit den Branchentrends weiterentwickeln. Die Miniaturisierung auf 2-nm-Knoten erfordert eine noch präzisere Steuerung und fördert die Entwicklung von Nanosensoren und quanteninspirierten Durchflussmessern.

Nachhaltigkeit fördert die Einführung von Ökogasen und Recyclingsystemen, wobei die Hersteller Alternativen mit geringem Treibhauspotenzial entwickeln.

Die KI-Integration ermöglicht eine vorausschauende Wartung und nutzt Datenanalysen, um den Gasverbrauch zu optimieren und Abfall zu reduzieren.

Modulare Plug-and-Play-Designs beschleunigen den Aufbau von Fabriken und unterstützen eine schnelle Skalierung in Schwellenmärkten.

Fortschrittliche Materialien wie Graphenbeschichtungen versprechen eine verbesserte Haltbarkeit, während die IoT-Konnektivität eine globale Überwachung erleichtert.

Das Marktwachstum, das bis 2030 voraussichtlich 5 Milliarden US-Dollar erreichen wird, wird Investitionen in Automatisierung und digitale Zwillinge für virtuelles Prototyping vorantreiben.

Diese Innovationen versetzen die Hersteller in die Lage, bei der Entwicklung von Halbleitern der nächsten Generation für KI und Quantencomputing eine Vorreiterrolle einzunehmen.



Gaszufuhrsystem in Halbleitern
Gaszufuhrsystem in Halbleitern
Fazit

Hersteller von Halbleiter-Gasversorgungssystemen sind unverzichtbare Wegbereiter des technologischen Fortschritts und verbinden Präzisionstechnik mit Innovation, um die Anforderungen der Halbleiterindustrie zu erfüllen. Angesichts der anhaltenden Herausforderungen wird ihre Anpassungsfähigkeit die Zukunft der Chipherstellung prägen.

Weitere Informationen zum Hersteller von Halbleitergaszufuhrsystemen finden Sie auf der Website von Jewellok unter https://www.jewellok.com/semiconductor/.
