Wie funktioniert ein vollautomatischer Umschaltverteiler für Spezialgasflaschen?

Wie funktioniert ein vollautomatischer Umschaltverteiler für Spezialgasflaschen?

In Branchen, in denen eine kontinuierliche Versorgung mit Spezialgasen unerlässlich ist, wie beispielsweise in der Halbleiterfertigung, der pharmazeutischen Produktion und der Laborforschung, können Unterbrechungen des Gasflusses zu kostspieligen Ausfallzeiten, beeinträchtigten Experimenten oder sogar Sicherheitsrisiken führen. Spezialgase, darunter hochreiner Stickstoff, Sauerstoff, Argon, Helium und verschiedene Gasgemische, werden in Hochdruckflaschen gelagert. Die manuelle Verwaltung dieser Flaschen, um einen reibungslosen Übergang beim Leeren einer Flasche zu gewährleisten, ist ineffizient und fehleranfällig. Hier kommt ein vollautomatischer Umschaltverteiler zum Einsatz.

Ein vollautomatischer Gasflaschenumschalter ist ein fortschrittliches Gasverteilungssystem, das ohne manuelle Eingriffe automatisch zwischen mehreren Gasquellen – typischerweise zwei Flaschengruppen – umschaltet. Er überwacht den Gasdruck in Echtzeit und leitet die Umschaltung ein, sobald die primäre Versorgung zur Neige geht, um eine unterbrechungsfreie Versorgung nachgeschalteter Anwendungen zu gewährleisten. Diese Technologie integriert mechanische, elektronische und pneumatische Komponenten und bietet so Zuverlässigkeit, Sicherheit und Effizienz. In diesem Artikel gehen wir detailliert auf die Komponenten, Funktionsprinzipien, Vorteile, Anwendungsbereiche und Wartungsaspekte dieser Systeme ein und geben einen umfassenden technischen Überblick.

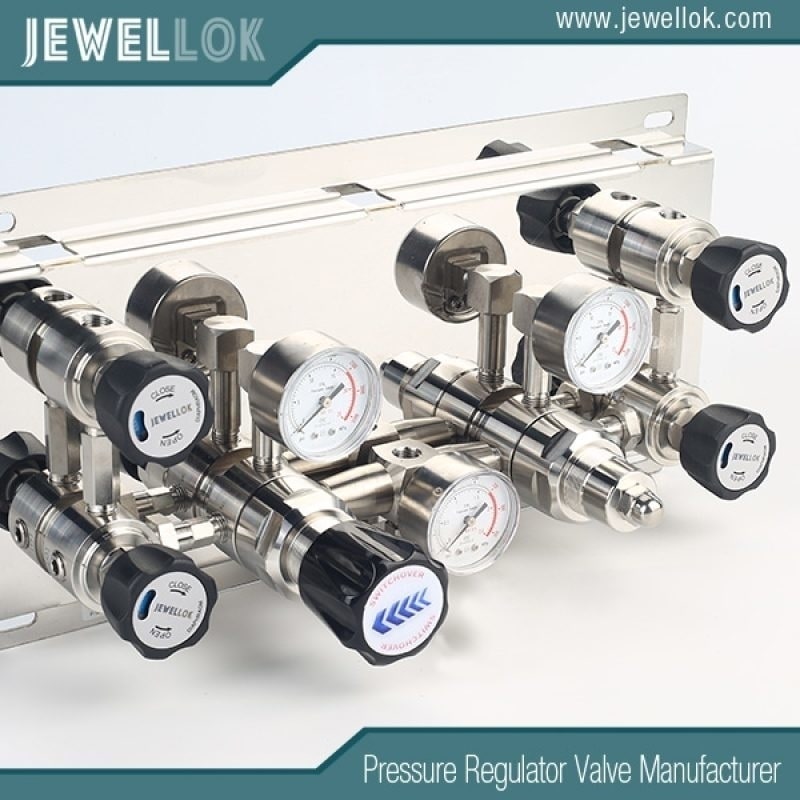

Spezialgasflaschen-Vollautomatischer Umschaltverteiler
Schlüsselkomponenten des Systems

Um die Funktionsweise eines vollautomatischen Umschaltverteilers zu verstehen, ist es unerlässlich, sich mit seinen Kernkomponenten vertraut zu machen. Diese Systeme sind präzise konstruiert, um Hochdruckgase zu handhaben und dabei Reinheit zu gewährleisten und Verunreinigungen zu verhindern.

Zylindergruppen: Der Verteiler ist üblicherweise mit zwei unabhängigen Zylindergruppen verbunden. Jede Gruppe besteht aus einer oder mehreren parallel über einen Verteiler angeschlossenen Zylindern. Der Verteiler ist eine Rohrleitung, die Gas aus mehreren Zylindern sammelt und zur Hauptleitung leitet. Die Zylinder sind mit flexiblen Anschlussschläuchen oder Schläuchen mit Rückschlagventilen gesichert, um Rückfluss zu verhindern und eine gerichtete Gasströmung zu gewährleisten.
Druckregler: Kernstück des Systems sind zweistufige Druckregler, einer pro Zylinderbank. Diese reduzieren den hohen Zylinderdruck (oft 2000–3000 psi) auf einen nutzbaren Leitungsdruck (z. B. 50–150 psi). Automatische Verteiler verfügen häufig über integrierte Regler, die sich beim Umschalten dynamisch anpassen, um einen konstanten Ausgangsdruck zu gewährleisten.
Umschaltventile und Aktuatoren: Das Herzstück der Automatisierung bilden die Umschaltventile, die magnetisch oder pneumatisch betätigt werden. Diese Ventile steuern den Durchfluss und leiten das Gas vom Primär- zum Sekundär- (Reserve-)Tank. In vollautomatischen Systemen reagieren elektrische Magnetventile oder pneumatische Vorsteuerungen auf Steuersignale und gewährleisten so ein nahtloses Umschalten.
Drucksensoren und -wandler: Elektronische Druckwandler überwachen den Eingangsdruck jeder Zylinderbank. Diese Sensoren liefern Echtzeitdaten an die Steuereinheit und erkennen, wenn der Druck unter einen vordefinierten Schwellenwert (z. B. 100–200 psi) fällt, was einen drohenden Druckabfall signalisiert.
Steuereinheit oder SPS: Eine speicherprogrammierbare Steuerung (SPS) oder ein mikroprozessorgesteuertes Bedienfeld verarbeitet Sensorsignale und führt die Umschaltlogik aus. Sie umfasst Alarme, Anzeigen für Druckmesswerte und Schnittstellen zur Fernüberwachung. Moderne Geräte können digitale Kommunikationsprotokolle wie Modbus zur Integration in SCADA-Systeme nutzen.
Sicherheitsventile und Überdruckeinrichtungen: Um eine Überdruckbildung zu verhindern, werden Berstscheiben oder Sicherheitsventile installiert. Filter und Reiniger gewährleisten die Gasreinheit, während Absperrventile einen sicheren Flaschenwechsel ermöglichen.
Stromversorgung und Notstromversorgung: Vollautomatische Systeme benötigen elektrische Energie, oft mit Notstromversorgung durch Batterien, um den Betrieb bei Stromausfällen zu gewährleisten. Einige Ausführungen verfügen über pneumatische Notstromversorgung für ausfallsicheres Umschalten.
Diese Komponenten werden typischerweise auf einer Wandplatte oder einem Bodenständer montiert, die aus korrosionsbeständigen Materialien wie Edelstahl gefertigt sind, um Spezialgase ohne Beeinträchtigung handhaben zu können.



Funktionsprinzip

Die Funktionsweise eines vollautomatischen Umschaltverteilers lässt sich in eine Abfolge automatisierter Schritte unterteilen, die durch druckbasierte Logik und elektronische Steuerungen geregelt werden.

Das System ist anfänglich so konfiguriert, dass eine Gasbank als primäre (aktive) Quelle und die andere als Reserve dient. Das Gas strömt von den primären Zylindern durch den Verteiler, in den Regler und über die Zuleitung zur Anwendung. Die Steuereinheit überwacht kontinuierlich den Druck in beiden Gasbanken mittels Druckmessumformern.

Wenn der Druck im primären Zylinderspeicher auf einen Sollwert sinkt – was darauf hindeutet, dass die Zylinder nahezu leer sind –, löst die Steuereinheit die Umschaltung aus. Dies beinhaltet Folgendes:

Detektionsphase: Drucksensoren erkennen den niedrigen Druckzustand. Die SPS vergleicht den Messwert mit dem Schwellenwert und bestätigt, dass es sich nicht um eine vorübergehende Schwankung handelt.
Ventilbetätigung: Die Steuereinheit sendet ein Signal zum Schließen des Ventils im Primärkreislauf und zum Öffnen des Ventils im Reservekreislauf. Bei Magnetventilsystemen erfolgt dies nahezu verzögerungsfrei, oft innerhalb von Millisekunden, um einen Druckabfall in der Leitung zu vermeiden.
Druckausgleich: Während des Umschaltens gewährleisten die Regler einen sanften Übergang, indem sie bei Bedarf kurzzeitig Druck aus beiden Bänken entnehmen und so Druckspitzen oder -einbrüche verhindern. Moderne Systeme nutzen eine Proportionalregelung zur Durchflussrampe.
Alarmauslösung: Ein akustischer oder optischer Alarm signalisiert den Bedienern den erfolgten Wechsel und fordert sie auf, die leeren Zylinder auszutauschen. Das System kann außerdem Benachrichtigungen per E-Mail oder über die Integration mit der Gebäudemanagement-Software versenden.
Zurücksetzen und Neukonfiguration: Nach dem Austausch der leeren Zylinder und der Druckbeaufschlagung des Zylinderblocks setzt der Bediener das System manuell oder automatisch zurück. Einige Verteilerblöcke wechseln die Zylinderbänke ab, um eine gleichmäßige Nutzung zu gewährleisten.
Dieser Vorgang wiederholt sich bei Bedarf und sorgt so für Redundanz. In Mehrzylinder-Zylinderbänken kann der Verteiler eine Kaskadenlogik enthalten, bei der die Zylinder nacheinander entleert werden, um die Auslastung vor der vollständigen Entleerung der Bank zu maximieren.

Im Gegensatz zu halbautomatischen Systemen, die nach dem Umschalten eine manuelle Rückstellung erfordern, wickeln vollautomatische Systeme den gesamten Zyklus elektronisch ab und sind daher ideal für den 24/7-Betrieb geeignet.



Vorteile vollautomatischer Umschaltverteiler

Die Einführung vollautomatischer Verteiler bietet mehrere technische und betriebliche Vorteile:

– Unterbrechungsfreie Versorgung: Durch den Wegfall manueller Eingriffe minimieren diese Systeme Ausfallzeiten, was bei Prozessen wie der Gaschromatographie oder dem Laserschneiden von entscheidender Bedeutung ist, da Gasunterbrechungen Chargen ruinieren oder Geräte beschädigen können.

– Erhöhte Sicherheit: Die automatische Erkennung reduziert die Exposition gegenüber Hochdruckgasen beim Flaschenwechsel. Funktionen wie Leckageerkennung und automatische Abschaltung verhindern Unfälle.

– Effizienz und Kosteneinsparungen: Optimierter Gasverbrauch durch präzise Überwachung reduziert Verschwendung. Fernüberwachung ermöglicht vorausschauende Wartung und senkt so die Arbeitskosten.

– Aufrechterhaltung der Reinheit: Geschlossene Kreislaufsysteme verhindern Verunreinigungen durch die Atmosphäre, was für Spezialgase mit Reinheitsgraden von über 99.999 % unerlässlich ist.

– Skalierbarkeit: Die Systeme können durch zusätzliche Banken erweitert oder in größere Gasverteilungsnetze integriert werden.

Diese Vorteile gehen jedoch mit höheren Anschaffungskosten im Vergleich zu manuellen Verteilern einher und erfordern zuverlässige Stromquellen.



Anwendungen in verschiedenen Branchen

Vollautomatische Umschaltverteiler finden breite Anwendung in Branchen, die eine zuverlässige Gasversorgung erfordern:

In der Halbleiterfertigung liefern sie Edelgase wie Argon für die Waferbearbeitung, wo selbst kurze Unterbrechungen Produktionslinien zum Stillstand bringen können, die Millionen kosten.

Pharmazeutische und biotechnologische Labore verwenden sie als Kalibriergase in Analysegeräten, um konsistente Ergebnisse bei der Arzneimittelentwicklung zu gewährleisten.

Medizinische Einrichtungen nutzen sie zur Sauerstoff- und Lachgasversorgung in Krankenhäusern und unterstützen so lebenswichtige Systeme.

Industrielle Anwendungen umfassen das Schweißen mit Schutzgasen und das Verpacken von Lebensmitteln unter modifizierter Atmosphäre.

Dienstleistungen im Bereich Umweltprüfung und Kalibrierung setzen sie für die präzise Gasmischungsüberwachung bei Emissionen ein.



Wartungs- und Sicherheitsüberlegungen

Eine ordnungsgemäße Wartung ist unerlässlich für Langlebigkeit und Sicherheit. Regelmäßige Inspektionen sollten Leckagen mithilfe von Seifenlösungen oder elektronischen Detektoren aufdecken. Drucksensoren und Ventile müssen jährlich gemäß den Herstellervorgaben kalibriert werden.

Der Zylinderwechsel sollte in gut belüfteten Bereichen und unter Verwendung persönlicher Schutzausrüstung erfolgen. Elektrische Bauteile müssen geerdet werden, um elektrostatische Entladungen zu verhindern.

Häufige Probleme sind Sensordrift, klemmende Ventile oder Stromausfälle; die Fehlersuche erfolgt mithilfe von Diagnosewerkzeugen am Bedienfeld.

Die Einhaltung von Normen wie NFPA oder ISO gewährleistet die Konformität.




Spezialgasflaschen-Vollautomatischer Umschaltverteiler
Fazit

Ein vollautomatischer Umschaltverteiler für Spezialgasflaschen stellt einen Höhepunkt der Gashandhabungstechnologie dar. Er automatisiert den Wechsel zwischen Flaschengruppen und gewährleistet so eine nahtlose, sichere und effiziente Gasversorgung. Durch die Integration von Sensoren, Ventilen und intelligenter Steuerung überwindet er die Herausforderungen manueller Systeme und ist daher in sicherheitskritischen Umgebungen unverzichtbar. Mit der fortschreitenden Automatisierung in verschiedenen Branchen werden diese Verteiler auch weiterhin eine Schlüsselrolle bei der Steigerung von Produktivität und Zuverlässigkeit spielen.
