Gegendruckregler vs. Druckminderungsregler

In Fluidsteuerungssystemen spielen Regler eine entscheidende Rolle bei der Aufrechterhaltung optimaler Druckniveaus, um Sicherheit, Effizienz und Leistung zu gewährleisten. Zwei gängige Arten von Druckreglern sind der Gegendruckregler (BPR) und der Druckminderungsregler (PRR). Beide Geräte regeln den Druck in Rohrleitungen, Tanks und Prozessanlagen, arbeiten jedoch nach unterschiedlichen Prinzipien und erfüllen verschiedene Zwecke. Das Verständnis der Unterschiede zwischen einem BPR und einem PRR ist für Ingenieure, Techniker und Systemdesigner in Branchen wie der Öl- und Gasindustrie, der chemischen Verarbeitung, der Pharmaindustrie und der Wasseraufbereitung unerlässlich.

Ein Druckminderer, oft einfach Druckreduzierer genannt, dient dazu, den Druck einer Hochdruckquelle auf ein besser handhabbares Niveau stromabwärts zu senken. Im Gegensatz dazu hält ein Gegendruckregler den Druck stromaufwärts konstant, indem er überschüssiges Fluid ablässt, sobald der Druck einen festgelegten Wert überschreitet. Dieser Artikel beleuchtet die technischen Aspekte beider Regler, ihre Funktionsweise, Anwendungsbereiche und bietet einen detaillierten Vergleich, um Fachleuten die Auswahl des passenden Geräts zu erleichtern. Die Untersuchung dieser Regler verdeutlicht ihren Beitrag zur präzisen Steuerung komplexer Fluiddynamik.

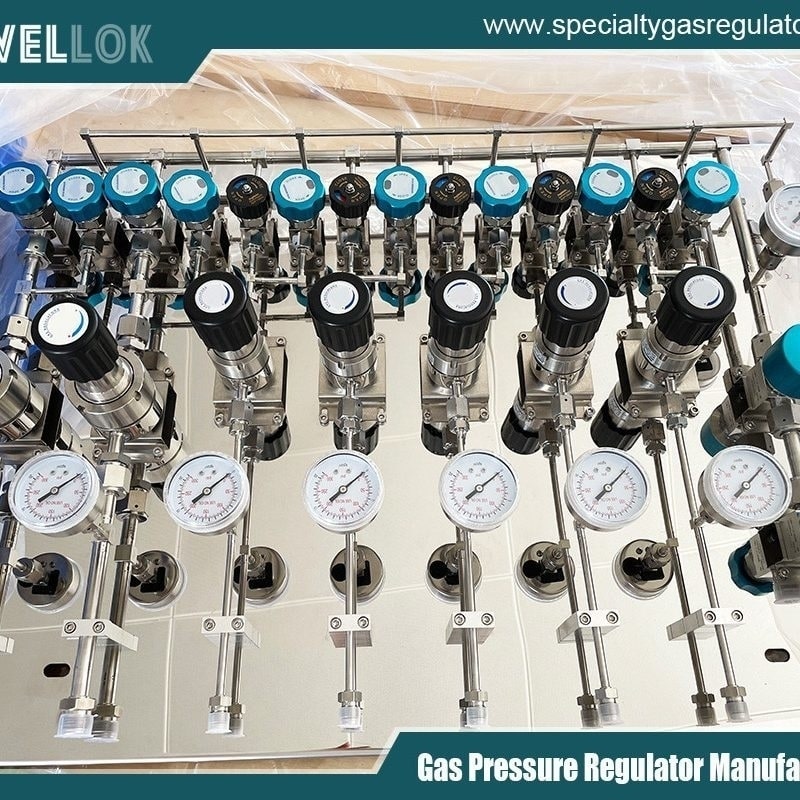

Gegendruckregler vs. Druckminderer
Druckminderer verstehen

Druckminderer sind in Systemen weit verbreitet, in denen hohe Eingangsdrücke reduziert werden müssen, um nachgeschaltete Komponenten zu schützen oder Betriebsanforderungen zu erfüllen. Die Hauptfunktion eines Druckminderers besteht darin, unabhängig von Schwankungen des Eingangsdrucks oder des Durchflusses einen konstanten Ausgangsdruck zu gewährleisten.

Funktionsprinzip

Ein typischer Druckregler besteht aus einem Ventilkörper, einem Sensorelement (z. B. einer Membran oder einem Kolben), einer Feder und einem Einstellmechanismus. Der Eingangsdruck strömt in den Regler und drückt gegen das Sensorelement. Die Feder wirkt dieser Kraft entgegen, und das Ventil regelt den Druck, um den gewünschten Ausgangsdruck aufrechtzuerhalten. Steigt der Eingangsdruck, schließt das Ventil leicht, um den Durchfluss zu drosseln und einen Anstieg des Ausgangsdrucks zu verhindern. Sinkt der Ausgangsdruck hingegen aufgrund eines erhöhten Bedarfs, öffnet sich das Ventil weiter, um einen höheren Durchfluss zu ermöglichen.

Es gibt zwei Haupttypen von Druckreglern: direktwirkende und vorgesteuerte. Direktwirkende Regler sind einfacher aufgebaut und eignen sich für Anwendungen mit geringem Durchfluss. Sie arbeiten ausschließlich mit Feder und Membran. Vorgesteuerte Regler verwenden ein kleineres Vorsteuerventil zur Ansteuerung eines größeren Hauptventils. Dadurch bieten sie eine höhere Genauigkeit und können größere Durchflussmengen bewältigen. Mit diesen Reglern lassen sich Druckreduzierungen von mehreren tausend psi bis auf wenige Bruchteile erzielen, wobei die Genauigkeit oft innerhalb von 1–5 % des Sollwerts liegt.

Anwendungen

Druckreduzierventile (PRRs) werden häufig in Gasverteilungsnetzen eingesetzt, um den Leitungsdruck für den Einsatz in Wohnhäusern oder Industrieanlagen zu reduzieren. In Druckluftsystemen verhindern sie die Überdruckbeaufschlagung von Werkzeugen und Maschinen. In Hydrauliksystemen schützen sie empfindliche Aktuatoren vor zu hohem Pumpendruck. Beispielsweise kann ein PRR in einer Erdgasleitung den Druck von 500 psi auf 5 psi reduzieren, um eine sichere Versorgung der Geräte zu gewährleisten.

Vorteile und Einschränkungen

Zu den wichtigsten Vorteilen von Druckminderern (PRRs) zählen die Gewährleistung eines stabilen nachgelagerten Drucks, die einfache Installation und der geringe Wartungsaufwand. Sie eignen sich jedoch nicht optimal für Anwendungen mit Gegendruck oder wenn eine Regelung des vorgelagerten Drucks erforderlich ist, da sie einen Überdruckaufbau nicht abbauen.

Verständnis von Rückdruckreglern

Gegendruckregler , auch Druckhalte- oder Überdruckregler genannt, dienen der Druckregelung auf der Einlassseite. Sie fungieren als Sicherheitsventil, indem sie sich öffnen und Flüssigkeit ablassen, wenn der Druck stromaufwärts den eingestellten Wert überschreitet, und so eine Überdruckbildung verhindern.

Funktionsprinzip

Ein BPR (Bottom Pressure Reduction Reduction) ist ähnlich aufgebaut wie ein PRR (Pressure Pressure Reduction Reduction), funktioniert jedoch umgekehrt. Er besteht aus einem Ventil, einem Sensorelement und einem federbelasteten Mechanismus. Der Vordruck wirkt auf das Sensorelement. Sobald er die Federkraft übersteigt, öffnet sich das Ventil und leitet die Flüssigkeit in einen Bereich mit niedrigerem Druck ab, beispielsweise in die Atmosphäre oder eine Rücklaufleitung. Dadurch wird der Vordruck auf dem gewünschten Niveau gehalten. Im Gegensatz zu PRRs regeln BPRs nicht den Nachdruck; ihr Auslass ist typischerweise mit einem Abfluss- oder Recyclingsystem verbunden.

BPRs können für einfache Anwendungen federbelastet oder für eine präzisere Steuerung mittels Referenzdruck kuppelbelastet sein. Bei kuppelbelasteten Ausführungen liefert ein externes Gas oder Fluid die Belastungskraft, was Ferneinstellungen und eine höhere Genauigkeit in dynamischen Systemen ermöglicht.

Anwendungen

Druckminderer sind in Prozessen, die einen konstanten Vordruck erfordern, wie beispielsweise in Pumpenauslassleitungen, unerlässlich. Dort verhindern sie Kavitation, indem sie den Gegendruck auf die Pumpe aufrechterhalten. In chemischen Reaktoren sorgen sie für einen konstanten Druck und damit für eine gleichbleibende Reaktionsgeschwindigkeit. In Entlastungssystemen schützen sie Behälter vor Bersten, indem sie Überdruck ableiten. In einem Chromatographiesystem beispielsweise hält ein Druckminderer den Säulendruck aufrecht, um die Trenneffizienz zu optimieren.

Vorteile und Einschränkungen

BPRs zeichnen sich durch ihren Schutz vor Überdruck und die Aufrechterhaltung der Systemstabilität im vorgelagerten Bereich aus. Sie sind robust und können mit geeigneten Materialien auch korrosive Medien fördern. Allerdings verbrauchen sie beim Entlüften Flüssigkeit, was zu Abfall führen kann, und benötigen ein geeignetes Entsorgungssystem für das abgelassene Medium.

Wesentliche Unterschiede zwischen BPR und PRR

Obwohl beide Regler den Druck steuern, unterscheiden sie sich in ihrer Funktionsweise. Ein Druckreduzierventil (PRR) dient der Regelung des nachgelagerten Drucks und wirkt als Druckminderer im Durchflusspfad. Es drosselt den Durchfluss, um den gewünschten Ausgangsdruck zu erreichen, und eignet sich daher ideal für Anwendungen auf der Versorgungsseite. Ein Druckreduzierventil (BPR) hingegen regelt den vorgelagerten Druck durch Ablassen von Überdruck und funktioniert ähnlich wie ein Überdruckventil in Bypass- oder Entlüftungsleitungen.

Hinsichtlich der Durchflussrichtung steuern Druckreduzierventile (PRRs) den Durchfluss vom Einlass zum Auslass, wobei der Druck über das Ventil abfällt. Druckreduzierventile (BPRs) hingegen erfassen den Durchfluss oft nur beim Entlasten; der Hauptstrom umgeht sie bis zur Aktivierung. Auch die Empfindlichkeit gegenüber Gegendruck ist unterschiedlich: PRRs können durch nachgelagerte Verengungen beeinflusst werden, was potenziell zu einem allmählichen Druckanstieg führen kann, während BPRs so ausgelegt sind, dass sie solche Szenarien durch eine Fokussierung auf den vorgelagerten Druck bewältigen.

Auch die Leistungskennzahlen variieren. Druckregelventile (PRRs) werden anhand des Druckabfalls bei steigendem Durchfluss und der Blockierfunktion (Fähigkeit, den Durchfluss bei fehlender Anforderung zu unterbrechen) bewertet. Druckregelventile (BPRs) werden anhand des Wiederanlassdrucks (Druck, bei dem das Ventil nach dem Entlasten schließt) und der Absenkung (Differenz zwischen Ansprech- und Wiederanlassdruck) beurteilt. Werkstoffe und Dimensionierung sind ähnlich, häufig werden Edelstahl oder Messing für eine lange Lebensdauer verwendet, jedoch können BPRs größere Öffnungen für eine schnelle Druckentlastung erfordern.

Ähnlichkeiten und komplementäre Verwendung

Trotz ihrer Unterschiede weisen Druckregelventile (BPRs und PRRs) Gemeinsamkeiten auf. Beide nutzen mechanische Rückkopplung mittels Federn und Membranen zur Selbstregulierung, wodurch in Basismodellen keine externe Stromversorgung erforderlich ist. Sie können mit Manometern, Filtern und Zubehör für erweiterte Funktionalität ausgestattet werden. In vielen Systemen werden sie gemeinsam eingesetzt: ein PRR zur Bereitstellung von geregeltem Druck und ein BPR zum Schutz vor Druckstößen im Zulauf.

Beispielsweise reduziert ein Druckregelventil (PRR) in einem Kesselspeisewassersystem den Hochdruckdampf auf nutzbare Werte, während ein Druckregelventil (BPR) am Pumpenausgang einen Mindestdruck sicherstellt, um ein Verdampfen zu vermeiden.

Auswahlkriterien

Die Wahl zwischen einem Druckbegrenzungsventil (BPR) und einem Druckbegrenzungsventil (PRR) hängt von den Systemanforderungen ab. Der Kontrollpunkt ist zu berücksichtigen: stromabwärts beim PRR, stromaufwärts beim BPR. Durchflussmengen, Druckbereiche, Medienverträglichkeit (Gase, Flüssigkeiten, korrosive Medien) und Umgebungsfaktoren wie die Temperatur sind zu bewerten. Auch die Kosten spielen eine Rolle: PRRs sind für Standardanwendungen oft günstiger, während BPRs für spezielle Entlastungsaufgaben ausgelegt sein können.

Sicherheitsnormen, wie beispielsweise die ASME-Vorschriften für Druckbehälter, können Druckminderer zum Schutz vor Überdruck vorschreiben. Regler sollten stets anhand des Durchflusskoeffizienten (Cv) dimensioniert werden, um eine Unterdimensionierung, die zu Instabilität führt, oder eine Überdimensionierung, die eine unzureichende Regelung zur Folge hat, zu vermeiden.

Gegendruckregler vs. Druckminderer
Fazit

Gegendruckregler und Druckreduzierregler sind unverzichtbare Werkzeuge im Fluidmanagement und jeweils auf spezifische Druckregelungsanforderungen zugeschnitten. Druckreduzierregler gewährleisten eine sichere und effiziente Versorgung nachgelagerter Systeme, während Gegendruckregler die Integrität vorgelagerter Systeme durch Druckentlastung sichern. Durch das Verständnis ihrer Funktionsprinzipien, Anwendungen und Unterschiede können Ingenieure zuverlässigere Systeme entwickeln. Im Zeitalter der fortschreitenden Automatisierung wird die Integration dieser Regler mit Sensoren und Steuerungen die Präzision weiter verbessern. Letztendlich hängt die Wahl zwischen Gegendruckregler und Druckreduzierregler von der Druckdynamik des Systems ab, was die Bedeutung einer gründlichen Analyse bei technischen Entscheidungen unterstreicht.
