Ein umfassender Leitfaden zu UHP-Gasdruckreglern aus Edelstahl 316L

Gasdruckregler für ultrahochreine Gase (UHP) sind unverzichtbare Komponenten in Branchen, in denen Gasverunreinigungen Prozesse, Sicherheit oder Produktqualität beeinträchtigen können. Diese Regler, die hauptsächlich aus Edelstahl 316L gefertigt werden, sind für Gase mit einem Reinheitsgrad von 99.999 % oder höher ausgelegt. Sie spielen eine entscheidende Rolle in Anwendungen wie der Halbleiterfertigung, der pharmazeutischen Produktion, der Gaschromatographie und der Handhabung von Spezialgasen. Dieser Leitfaden bietet einen umfassenden Überblick über UHP-Gasdruckregler aus Edelstahl 316L und behandelt deren Konstruktion, Werkstoffe, Funktionsweise, Auswahl, Anwendungen, Wartung und Sicherheitsaspekte. Durch das Verständnis dieser Geräte können Ingenieure und Techniker optimale Leistung und Zuverlässigkeit in anspruchsvollen Umgebungen gewährleisten.

UHP-Regler unterscheiden sich von Standard-Druckreglern durch minimales Innenvolumen, höchste Materialreinheit und kontaminationsfreien Betrieb. Die Verwendung von Edelstahl 316L, einer kohlenstoffarmen Variante von Edelstahl 316, verbessert die Korrosionsbeständigkeit und reduziert das Risiko von Ausgasungen oder Partikelablösung. Diese Eigenschaften machen sie unverzichtbar für den Umgang mit toxischen, korrosiven, brennbaren oder reaktiven Gasen wie Silan, Chlorwasserstoff oder Reinststickstoff.

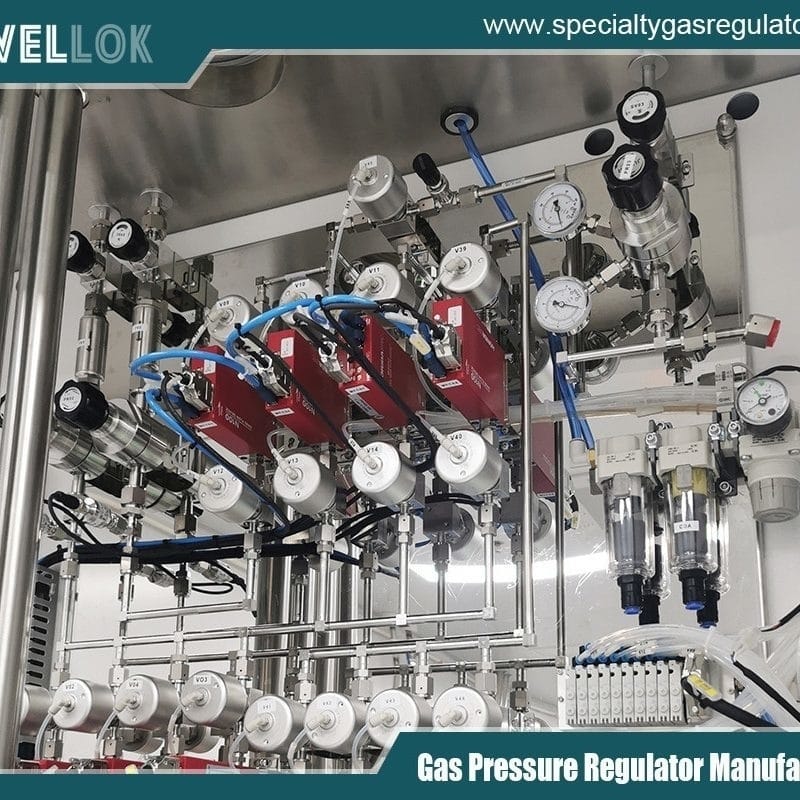

Gasdruckregler aus Edelstahl UHP 316l
UHP-Anforderungen verstehen

Systeme für ultrahohe Reinheit erfordern Regler, die selbst Spuren von Verunreinigungen im Gasstrom verhindern. Verunreinigungen wie Feuchtigkeit, Sauerstoff oder Partikel können zu Defekten in der Mikroelektronik oder zu Ungenauigkeiten in Analysegeräten führen. UHP-Regler erreichen dies durch spezielle Fertigungstechniken, darunter die Bearbeitung von Stangenmaterial anstelle des Schmiedens. Dies führt zu einer feineren Kornstruktur und glatteren Innenflächen. Oberflächen mit niedrigen Ra-Werten (mittlere Rauheit) minimieren die Bereiche, an denen Partikel haften bleiben können.

In der Halbleiterfertigung werden beispielsweise Ultrahochdruckgase (UHP-Gase) in Prozessen wie der chemischen Gasphasenabscheidung (CVD) eingesetzt, wo die Reinheit die Ausbeute direkt beeinflusst. Aufsichtsbehörden müssen Normen wie SEMI F20 für UHP-Materialien einhalten und sicherstellen, dass der Edelstahl 316L einem zweiten Schmelzprozess unterzogen wird, um Verunreinigungen auf ein Minimum zu reduzieren. Dieser Reinheitsgrad betrifft nicht nur das Material selbst, sondern auch den Montageprozess, der häufig in Reinräumen der ISO-Klasse 4 durchgeführt wird, um Verunreinigungen aus der Luft zu vermeiden.

Eigenschaften von Edelstahl 316L

Edelstahl 316L ist aufgrund seiner hervorragenden Eigenschaften das bevorzugte Material für UHP-Gasdruckregler . Er enthält 16–18 % Chrom, 10–14 % Nickel und 2–3 % Molybdän, wobei der Kohlenstoffgehalt auf 0.03 % begrenzt ist, um Karbidausscheidungen beim Schweißen zu verhindern. Diese Zusammensetzung bietet eine ausgezeichnete Beständigkeit gegen Lochfraß und Spaltkorrosion, insbesondere in chloridreichen Umgebungen.

Bei Anwendungen mit extrem hohem Hochdruck (UHP) verhindert die reaktionsträge Natur von 316L die Adsorption und Ausgasung von Verunreinigungen. Im Gegensatz zu elastomeren Werkstoffen absorbieren Edelstahlmembranen weder Feuchtigkeit noch Kohlenwasserstoffe und gewährleisten so die Gasintegrität. Durch Elektropolieren wird die Oberfläche zusätzlich verbessert, indem mikroskopische Unebenheiten entfernt werden. Dadurch entsteht eine passivierte Schicht, die Korrosion und Partikelbildung widersteht. Für stark korrosive Gase können Varianten wie Hastelloy C-22 in den Innenteilen eingesetzt werden, 316L bleibt jedoch der Standard für Gehäuse und medienberührende Teile.

Die mechanische Festigkeit des Materials ermöglicht es den Reglern, Eingangsdrücken von bis zu 6000 psig standzuhalten und gleichzeitig präzise Ausgangsdrücke von nur 0.1 psig zu liefern. Seine Schweißbarkeit unterstützt autogene Stumpfschweißverbindungen, wodurch Leckagepfade reduziert und die Helium-Dichtheit gewährleistet wird.

Konstruktion und Komponenten von UHP-Reglern

Ein typischer UHP-Gasdruckregler aus Edelstahl 316L besteht aus drei Hauptelementen: einem Lademechanismus, einem Sensorelement und einem Steuerelement. Der Lademechanismus, oft eine über einen Drehknopf justierte Feder, stellt den gewünschten Ausgangsdruck ein. Das Sensorelement ist üblicherweise eine Edelstahlmembran, die Druckänderungen erfasst und das Steuerelement – ein Ventil – betätigt, welches den Durchfluss durch eine Düse reguliert.

UHP-Ventilatoren verwenden Gehäuse aus Stangenmaterial, um das Innenvolumen zu minimieren. Dies ermöglicht ein schnelles Spülen und reduziert Toträume, in denen sich Verunreinigungen ansammeln könnten. Die Membranen bestehen aus Edelstahl 316L, um eine Alterung des Elastomers zu verhindern, und die Dichtungen sind metallisch ausgeführt, um absolute Dichtheit zu gewährleisten. Ventilsitze mit festem Sitz, bei denen der Sitz mit dem Ventilkegel verbunden ist, werden häufig bei korrosiven Gasen eingesetzt und verhindern so die Erosion des Sitzes.

Zu den weiteren Merkmalen gehören Manometer zur Überwachung des Ein- und Auslassdrucks, Überdruckventile zum Schutz vor Überdruck und Filter zur Partikelabscheidung. Modelle mit hohem Durchfluss können mit einer kuppelförmigen Steuerung zur Fernsteuerung ausgestattet sein, während kompakte Ausführungen für beengte Platzverhältnisse geeignet sind.

Arbeitsgrundsätze

UHP-Regler arbeiten nach dem Prinzip des Kräftegleichgewichts. Das einströmende Gas steht unter hohem Druck und drückt gegen das Steuerelement. Die Vorspannfeder komprimiert die Membran und öffnet das Ventil, um den Durchfluss zu ermöglichen, bis der Ausgangsdruck die Federkraft ausgleicht. Ändert sich der nachgelagerte Gasbedarf, passt die Membran die Ventilposition an, um einen konstanten Durchfluss zu gewährleisten.

Einstufige Regler erledigen dies in einem Schritt und eignen sich für stabile Eingangsdrücke. Zweistufige Modelle verfügen über eine zusätzliche Zwischenreduzierung, die eine gleichbleibende Druckabgabe auch bei sinkendem Flaschendruck gewährleistet. Bei UHP-Druck trägt das geringe Innenvolumen zu einem schnellen Druckausgleich bei, und Merkmale wie Querspülvorrichtungen ermöglichen das Spülen mit Inertgas beim Flaschenwechsel und verhindern so eine Kontamination durch die Atmosphäre.

Bei kuppelbelasteten Reglern ersetzt Gas- oder Luftdruck die Feder und ermöglicht so präzise Ferneinstellungen. Dies ist ideal für automatisierte Systeme in Reinräumen.

Anwendungen

UHP-Regler aus Edelstahl 316L sind in Halbleiterfabriken unverzichtbar, um Prozessgase wie Arsin oder Phosphin rein zuzuführen. In der pharmazeutischen Industrie dienen sie der Steuerung von Inertgasen für sterile Umgebungen. Analytische Labore verwenden sie als Trägergase in der Chromatographie und gewährleisten so präzise Messwerte.

Weitere Anwendungsgebiete sind die Luft- und Raumfahrt für Treibstoffsysteme, die Lebensmittelverarbeitung zur CO₂-Regulierung und die Forschung zur Handhabung von Spezialgasen. Hochdruckmodelle unterstützen Kalibrierstandards, während Gegendruckregler Systeme vor Überdruck in Entlüftungsleitungen schützen.

Auswahlkriterien

Die Auswahl eines UHP-Reglers erfordert die Beurteilung der Gasart (korrosiv, toxisch oder inert), des Druckbereichs (Eingang bis zu 10,000 psig, Ausgang 0–500 psig), der Durchflussmenge (bis zu 250 scfm) und der Reinheitsanforderungen. Die Materialverträglichkeit ist von entscheidender Bedeutung – 316L für halbkorrosive Gase, verbesserte Legierungen für aggressive Gase.

Beachten Sie den Aufstellungsort: Zylindermontage für hohe Eingangsdrücke oder präzise Positionierung direkt am Verbrauchsort. Zweistufige Ausführung für schwankende Versorgungsmengen, einstufige Ausführung für die Leitungsregelung. Merkmale wie Elektropolieren, Oberflächen mit niedriger Oberflächenrauheit (Ra) und Reinraummontage gewährleisten die Einhaltung der UHP-Anforderungen. Planen Sie Kosten für Zubehör wie Verteiler oder Spülsysteme ein.

Installation und Wartung

Die Installation erfordert eine saubere und trockene Umgebung. Verwenden Sie kompatible Verbindungsstücke, spülen Sie die Leitungen mit Inertgas und führen Sie eine Dichtheitsprüfung mit Helium durch. Montieren Sie die Komponenten sicher, um Vibrationen zu vermeiden.

Die Wartung umfasst regelmäßige Dichtigkeitsprüfungen mit Seifenlösung an den Anschlüssen. Vor und nach Gebrauch mit gefährlichen Gasen spülen. Beschädigte Membranen austauschen; Innenteile nur mit zugelassenen Lösungsmitteln reinigen. Abschaltverfahren: Ventile schließen, Druck ablassen, spülen und sicher trennen. Jährliche Kalibrierung gewährleistet Genauigkeit.

Sicherheitshinweise

Sicherheit ist bei UHP-Reglern, die mit gefährlichen Gasen arbeiten, von entscheidender Bedeutung. Verwenden Sie diese in gut belüfteten Bereichen mit Gaswarngeräten. Überdruckventile verhindern Explosionen; Membranregler mit verbundenen Membranen minimieren das Ausfallrisiko. Beachten Sie die Normen für Anschlüsse, z. B. CGA. Schulungen zum Umgang mit toxischen Gasen reduzieren die Risiken.

Gasdruckregler aus Edelstahl UHP 316l
Fazit

Gasdruckregler aus UHP-Edelstahl 316L sind technische Meisterleistungen, die die Reinheit in anspruchsvollen Anwendungen gewährleisten. Ihre robuste Bauweise, die hervorragende Materialqualität und die präzise Funktion machen sie unverzichtbar. Durch die Einhaltung bewährter Verfahren bei Auswahl, Installation und Wartung erzielen Anwender zuverlässige Leistung und lange Lebensdauer. Mit der Weiterentwicklung der Industrie werden diese Regler auch zukünftig Innovationen in der Versorgung mit hochreinem Gas unterstützen.
