Wie funktioniert ein zweistufiger Gasregler?

Wie funktioniert ein zweistufiger Gasregler?

Gasregler sind unverzichtbare Komponenten in Systemen, die Druckgase wie Propan, Erdgas oder Druckluft verarbeiten. Sie gewährleisten die Gaszufuhr mit einem konstanten und sicheren Druck zu nachgeschalteten Geräten oder Anlagen. Unter den verschiedenen Reglerarten zeichnet sich der zweistufige Gasregler durch seine Fähigkeit zur präzisen Druckregelung aus, insbesondere bei Anwendungen mit stark schwankendem Eingangsdruck. Dieser Artikel erläutert die Funktionsweise eines zweistufigen Gasreglers und beschreibt dessen Aufbau, Betrieb und Vorteile aus technischer Sicht.

Ein einstufiger Druckregler reduziert den Druck in einem Schritt, was aufgrund von Änderungen des Eingangsdrucks oder des Bedarfs zu Schwankungen des Ausgangsdrucks führen kann. Im Gegensatz dazu erfolgt die Druckreduzierung bei einem zweistufigen Druckregler in zwei aufeinanderfolgenden Schritten, was für mehr Stabilität und Sicherheit sorgt. Diese Regler werden häufig in Wohnhäusern, Gewerbebetrieben und der Industrie eingesetzt – beispielsweise für Propangasflaschen von Grills, Heizsystemen oder Schweißarbeiten – und sind für hohe Eingangsdrücke (bis zu 250 psi oder mehr) und niedrige, stabile Ausgangsdrücke (typischerweise 11 Zoll Wassersäule für Propangas) ausgelegt.

Um die Funktionsweise eines zweistufigen Reglers zu verstehen, sind Kenntnisse in Strömungslehre, Maschinenbau und Sicherheitsstandards erforderlich. Wir werden dies Schritt für Schritt erklären und mit den grundlegenden Konzepten beginnen.

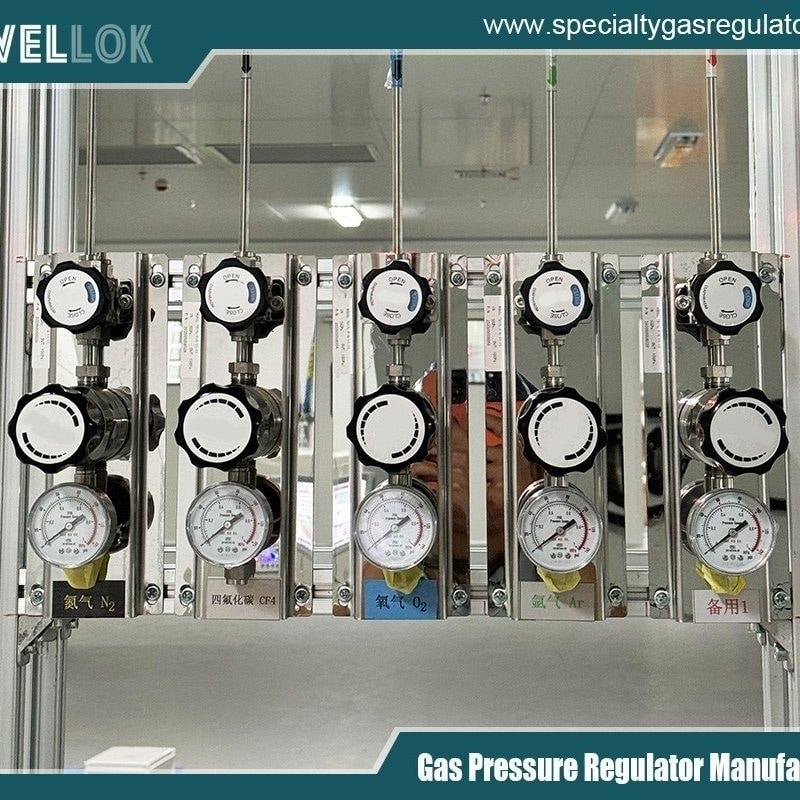

Zweistufiger Spezialregler aus hochreinem Edelstahl
Grundprinzipien der Gasdruckregelung

Ein Gasregler funktioniert im Prinzip nach dem Prinzip des Kräftegleichgewichts, um einen eingestellten Druck aufrechtzuerhalten. Gas tritt mit hohem Druck in den Regler ein und verlässt ihn mit einem niedrigeren, geregelten Druck. Dies wird durch eine Kombination aus Federn, Membranen und Ventilen erreicht, die auf Druckunterschiede reagieren.

Die zentrale Gleichung hierfür leitet sich aus dem Boyle-Mariotte-Gesetz und dem idealen Gasgesetz ab, im Wesentlichen geht es aber um das Kräftegleichgewicht. Der Ausgangsdruck (P_out) wird durch die auf eine Membran wirkende Federkraft (F_Feder) bestimmt, der die Gasdruckkraft (F_Gas = P_out * A_Membran, wobei A die Membranfläche ist) entgegenwirkt. Steigt der Bedarf, sinkt der Druck leicht, wodurch die Feder das Ventil weiter öffnet und der Durchfluss erhöht wird, bis sich das Gleichgewicht wiederhergestellt hat.

In einem zweistufigen System wird dieser Prozess aufgeteilt: Die erste Stufe reduziert den Druck von hohem auf mittleren Druck, während die zweite Stufe ihn auf den endgültigen Auslassdruck feinjustiert. Diese Aufteilung minimiert den Einfluss von Eingangsdruckschwankungen auf den Auslassdruck, da die zweite Stufe einen relativ stabilen Eingangsdruck erhält.



Komponenten eines zweistufigen Gasreglers

Ein typischer zweistufiger Regler besteht aus zwei miteinander verbundenen Reglergehäusen, die aus Gründen der Kompaktheit oft in einem einzigen Gehäuse untergebracht sind. Zu den wichtigsten Komponenten gehören:

– Einlassanschluss: Ein Hochdruckanschluss, der mit der Gasquelle, z. B. einer Gasflasche oder einer Rohrleitung, verbunden wird. Er enthält Filter, um das Eindringen von Verunreinigungen zu verhindern.

– Regler der ersten Stufe: Besteht aus einer Hochdruckmembran, einer starken Feder, einem Tellerventil und einer Drossel. Die Feder ist für höhere Drücke ausgelegt.

– Zwischenkammer: Ein Kanal oder Rohr, das die erste und zweite Stufe verbindet und in dem das Gas unter einem mittleren Druck steht (üblicherweise 5-10 psi bei Propansystemen).

– Zweiter Regler: Ähnlich dem ersten, jedoch mit größerer Membran und schwächerer Feder für eine höhere Empfindlichkeit bei niedrigem Druck. Er verfügt über ein Überdruckventil.

– Auslassanschluss: Liefert Gas mit dem geregelten Druck an die Geräteleitung.

– Einstellmechanismen: Schrauben oder Knöpfe zur Einstellung des Ausgangsdrucks, wobei viele werkseitig voreingestellt sind.

– Sicherheitsmerkmale: Sicherheitsventile, Überdruckabschaltung (OPSO) und Unterdruckabschaltung (UPSO) zur Vermeidung von Gefahren wie Leckagen oder Explosionen.

Als Werkstoffe werden typischerweise Messing, Edelstahl oder Zinkdruckguss verwendet, um Korrosionsbeständigkeit und Langlebigkeit zu gewährleisten. Die Dichtungen bestehen aus Elastomeren wie Nitril oder Viton, die mit der jeweiligen Gasart kompatibel sind.



Betrieb der ersten Stufe

Die erste Stufe ist so konstruiert, dass sie extrem hohen Eingangsdrücken standhält und diese reduziert. Gas strömt beispielsweise mit 100–250 psi aus einer Propangasflasche durch den Einlass. Es trifft auf das Ventil der ersten Stufe, das normalerweise durch die Federkraft geschlossen ist.

Sobald Gas benötigt wird (z. B. beim Einschalten eines Geräts), sinkt der Druck im nachgeschalteten System und erzeugt eine Druckdifferenz. Diese Druckdifferenz wirkt auf die Membran, komprimiert die Feder und hebt das Tellerventil von seinem Sitz ab. Gas strömt durch die Öffnung in die Zwischenkammer.

Die erste Stufe hält einen mittleren Druck aufrecht, indem sie die Kraft des Eingangsdrucks gegen die Kraft von Feder und Membran ausgleicht. Steigt der Eingangsdruck (beispielsweise durch Temperaturänderungen im Tank), schließt das Ventil leicht, um einen Überdruck im nachgelagerten Bereich zu verhindern. Sinkt der Eingangsdruck hingegen, öffnet es sich weiter.

Technisch gesehen arbeitet die erste Stufe als direktwirkender Regler, bei dem das Sensorelement (Membran) das Ventil direkt steuert. Der Druckabfall in der ersten Stufe ist beträchtlich, oft von 250 psi auf 10 psi, wodurch die Belastung der zweiten Stufe reduziert wird.



Betrieb der zweiten Stufe

Die zweite Stufe empfängt das Gas mit mittlerem Druck und reduziert es weiter auf den nutzbaren Druck, beispielsweise 0.4 psi (11 Zoll Wassersäule) für Haushaltsgeräte. Ihre Konstruktion ist empfindlicher und verfügt über eine größere Membranfläche, um selbst kleinste Druckänderungen zu erfassen.

Ähnlich wie die erste Stufe reagiert die Membran der zweiten Stufe auf den Auslassdruck. Bei steigendem Bedarf biegt sich die Membran, spannt ihre Feder und öffnet das Ventil, um mehr Gas aus der Zwischenkammer durchzulassen. Diese Stufe dient als Puffer und isoliert den Auslass von Einlassschwankungen.

Ein entscheidender Vorteil ist die Arretierungsfunktion: Bei fehlendem Durchfluss schließt das Ventil dicht und verhindert so ein allmähliches Ansteigen des Drucks. Die Entlüftungsöffnung ermöglicht die sichere Ableitung von Überdruck im Falle eines Membranversagens und leitet das Gas von Zündquellen weg.

Mathematisch lässt sich die Gesamtdruckregelung als kaskadiertes Regelsystem modellieren. Die Verstärkung der ersten Stufe (Druckreduktionsverhältnis) wird mit der zweiten multipliziert, wodurch eine hohe Präzision erreicht wird. Beispielsweise kann eine Schwankung der ersten Stufe um 10 % aufgrund von Einlassänderungen die Stabilität durch die zweite Stufe erhöhen, sodass die Auslassabweichung unter 1 % liegt.



Vorteile und Anwendungen

Zweistufige Regler eignen sich hervorragend für Anwendungen mit variablen Eingangsdrücken oder langen Zuleitungen, bei denen der Druckabfall (durch Reibung) die Leistung beeinträchtigen könnte. Sie bieten:

– Stabilität: Der Auslassdruck bleibt konstant, was für eine effiziente Verbrennung in Brennern oder eine präzise Steuerung in industriellen Prozessen von entscheidender Bedeutung ist.

– Sicherheit: Reduziertes Risiko der Überdruckbildung durch eingebaute Entlastungsventile, die Normen wie ANSI Z21.18 oder CSA 6.3 entsprechen.

– Effizienz: Geringere Energieverluste und bessere Durchflusskapazität im Vergleich zu einstufigen Einheiten.

Anwendungsgebiete sind unter anderem Propangassysteme für Wohnmobile, bei denen der Tankdruck mit der Temperatur variiert; gewerbliche Küchen zur Versorgung mehrerer Geräte mit konstantem Gas; und Schweißanlagen für Sauerstoff oder Acetylen, die einen sicheren Betrieb des Schweißbrenners gewährleisten.

Im industriellen Umfeld werden sie zur Überwachung in SCADA-Systeme integriert und nutzen Druckmessumformer zur Datenerfassung.




Zweistufiger Spezialregler aus hochreinem Edelstahl
Wartungs- und Sicherheitsüberlegungen

Die richtige Wartung gewährleistet Langlebigkeit und Sicherheit. Regelmäßige Kontrollen auf Undichtigkeiten (mit Seifenwasser), Membranverschleiß oder Korrosion sind unerlässlich. Regler sollten alle 10–15 Jahre oder gemäß den Herstellerangaben ausgetauscht werden.

Die Installation muss den Vorschriften entsprechen: vertikale Montage, Schutz vor Witterungseinflüssen und Verwendung kompatibler Befestigungselemente. Sicherheitseinrichtungen dürfen niemals umgangen werden.

Im Falle einer Fehlfunktion deuten Symptome wie schwankende Flammenhöhe auf Probleme hin. Die Fehlersuche umfasst die Überprüfung des Eingangsdrucks, die Reinigung der Filter oder das Justieren der Federn – Aufgaben, die qualifizierten Technikern vorbehalten sind.

Zusammenfassend lässt sich sagen, dass der zweistufige Gasregler mit seinem Doppelreduktionsmechanismus eine zuverlässige und sichere Gasversorgung gewährleistet. Durch die Aufteilung des Druckabfalls werden die bei einstufigen Reglern häufig auftretenden Probleme minimiert, wodurch er in modernen Gassystemen unverzichtbar wird.
