Wie funktioniert ein SiH4-Gasventil-Verteilerkasten?

In der Halbleiterfertigung und der Verarbeitung fortschrittlicher Materialien ist der sichere und präzise Umgang mit Spezialgasen von höchster Bedeutung. Silan (SiH₄), ein farbloses, pyrophores Gas, das für seine Reaktivität und seine Verwendung in der chemischen Gasphasenabscheidung (CVD) bekannt ist, erfordert spezielle Ausrüstung, um eine kontrollierte Zufuhr zu gewährleisten und Risiken zu minimieren. Ein solches kritisches System ist der SiH₄-Gasventilverteiler (VMB), eine kompakte, geschlossene Einheit zur Regulierung, Verteilung und Überwachung des Silangasflusses von Lagerflaschen zu den Prozessanlagen. Dieser Artikel beschreibt die Funktionsweise eines SiH₄-VMB und erläutert seine Komponenten, Funktionsprinzipien, Sicherheitsmechanismen und Anwendungsbereiche. Durch das Verständnis seiner Funktionsweise können Ingenieure und Techniker nachvollziehen, wie er sich in Reinstgasversorgungssysteme integriert und so Effizienz und Sicherheit in industriellen Umgebungen erhöht.

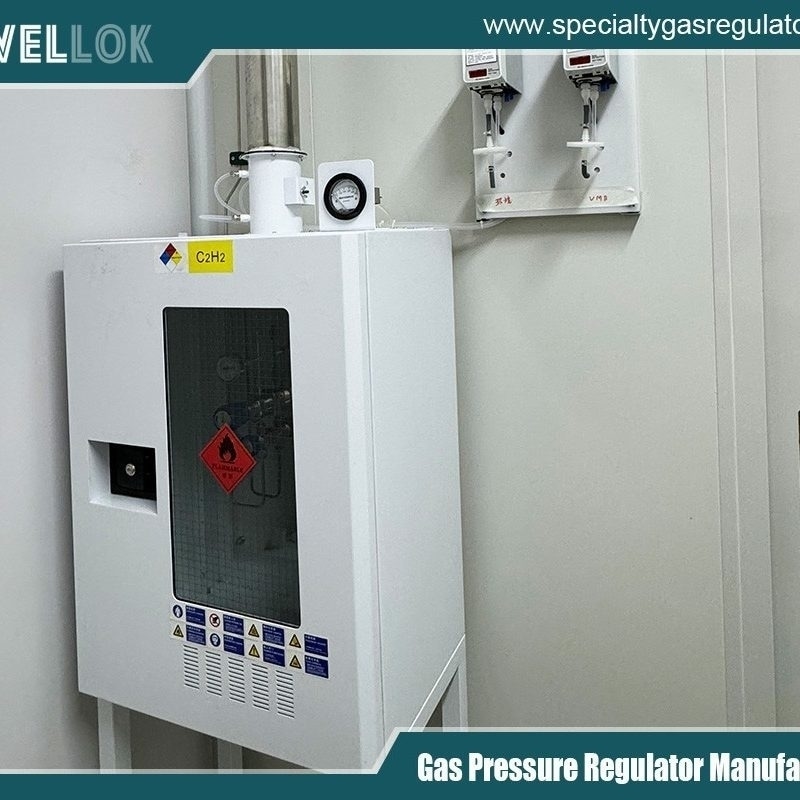

SIH4-Gasventilverteilerkasten
Grundlagen von SiH4 und Herausforderungen bei der Handhabung

Silangas (SiH₄) ist ein Siliciumhydrid, das sich in Gegenwart von Sauerstoff oder Feuchtigkeit leicht zersetzt und oft spontan entzündet. Aufgrund seiner Fähigkeit, Siliciumschichten bei relativ niedrigen Temperaturen abzuscheiden, wird es häufig bei der Herstellung von Siliciumwafern, Solarzellen und Dünnschichttransistoren eingesetzt. Seine Gefährlichkeit – es gilt als extrem entzündlich und giftig – erfordert jedoch strenge Sicherheits- und Kontrollmaßnahmen. Herkömmliche Gaszufuhrsysteme, wie einfache Regler und Schläuche, sind für SiH₄ unzureichend, da ihnen die notwendige Redundanz und Überwachung fehlen, um Leckagen, Überdruck oder unbeabsichtigte Freisetzungen zu verhindern.

Hier kommt der Ventilverteilerkasten ins Spiel: ein modulares Edelstahlgehäuse, das ein Netzwerk aus Ventilen, Reglern, Manometern und Sensoren beherbergt. Typischerweise wand- oder bodenmontiert, ist ein VMB für SiH4 so konstruiert, dass er Drücke bis zu 3000 psi bewältigt und dabei höchste Reinheitsgrade von oft über 99.999 % gewährleistet, um Verunreinigungen in sensiblen Prozessen zu vermeiden. Der Kasten dient als Schnittstelle zwischen Gasflaschen (die in einem separaten Schrank gelagert sind) und nachgeschalteten Geräten und ermöglicht die automatische oder manuelle Steuerung des Gasflusses.

Hauptkomponenten eines SiH4-Gasventil-Verteilerkastens

Ein Standard-SiH4-VMB besteht aus mehreren miteinander verbundenen Komponenten, die jeweils eine spezifische Rolle im Gasmanagement erfüllen. Kernstück ist der Verteiler selbst, ein System aus miteinander verbundenen Rohren und Ventilen, das den Wechsel zwischen mehreren Gasquellen ermöglicht. Diese Redundanz gewährleistet eine kontinuierliche Versorgung; ist beispielsweise eine Gasflasche leer, kann das System nahtlos auf eine andere umschalten, ohne den Betrieb zu unterbrechen.

Die Einlassanschlüsse sind mit hochdichten Rückschlagventilen und Filtern ausgestattet, um Rückfluss zu verhindern und Partikel aus dem einströmenden Gas zu entfernen. Druckregler, oft zweistufig für eine präzise Steuerung, reduzieren den hohen Flaschendruck (typischerweise 1500–2000 psi) auf einen nutzbaren Leitungsdruck (ca. 50–100 psi). Diese Regler verfügen über Membranen aus korrosionsbeständigen Materialien wie Hastelloy oder Monel, um der Reaktivität von SiH₄ standzuhalten.

Ventile sind die Arbeitspferde des VMB. Pneumatisch betätigte Absperrventile, die mit Druckluft oder Stickstoff gesteuert werden, gewährleisten im Notfall eine sichere Abschaltung. Kugel- oder Nadelventile ermöglichen die Feinabstimmung der Durchflussmenge, während Überstromventile (EFVs) automatisch schließen, wenn der Durchfluss voreingestellte Grenzwerte überschreitet und so auf ein potenzielles Leck hinweist. Manometer und Druckmessumformer überwachen den Druck an mehreren Punkten und liefern die Daten an eine speicherprogrammierbare Steuerung (SPS) oder ein Prozessleitsystem (DCS).

Sensoren spielen eine entscheidende Rolle bei der Echtzeitüberwachung. Giftgasdetektoren, wie beispielsweise elektrochemische Sensoren speziell für SiH₄, warnen die Bediener bereits bei Konzentrationen von nur 5 ppm. Durchflussmesser, häufig Massendurchflussregler (MFCs), gewährleisten präzise Fördermengen und gleichen Temperatur- und Druckschwankungen aus. Das Gehäuse selbst ist belüftet; die Abluftöffnungen sind an ein Abgasreinigungssystem angeschlossen, um austretende Gase zu neutralisieren.

Funktionsprinzipien: Wie das VMB Schritt für Schritt funktioniert

Der Betrieb eines SiH4-VMB beginnt mit der Gasversorgung. Die Gasflaschen werden über flexible Schläuche an die Einlassanschlüsse des Verteilers angeschlossen. Nach der Aktivierung – entweder manuell über ein Bedienfeld oder automatisch über eine SPS – führt das System einen Selbsttest durch: Die Ventile schalten, um die Dichtheit zu überprüfen, die Drücke werden ausgeglichen und die Sensoren kalibriert.

Das Gas gelangt in den Primärregler, wo der Druck auf einen mittleren Wert reduziert wird. Anschließend erfolgt häufig ein Spülvorgang mit einem Inertgas wie Stickstoff, um die Leitungen zu spülen und jegliche Restluft oder Feuchtigkeit zu entfernen, die mit SiH₄ reagieren könnten. Dies ist von entscheidender Bedeutung, da selbst Spuren von Sauerstoff eine Zersetzung verursachen und Siliziumdioxidpartikel bilden können, die die Leitungen verstopfen.

Nach dem Spülen öffnen sich die Absperrventile und lassen SiH4 durch den Verteiler strömen. Die MFC regelt den Massenstrom, typischerweise in Normkubikzentimetern pro Minute (sccm), bedarfsgerecht. Bei mehreren Ausgängen leiten Umleitventile das Gas zu spezifischen Anlagen, wie z. B. CVD-Kammern.

Während des gesamten Betriebs überwacht die SPS kontinuierlich die Parameter. Fällt der Druck beispielsweise unter einen Schwellenwert (was auf einen leeren Zylinder hinweist), schaltet das System über Umschaltventile auf einen Reservezylinder um. Bei Störungen – wie einem plötzlichen Druckanstieg oder einem festgestellten Leck – wird die Notabschaltsequenz aktiviert: Alle Ventile schließen, Entlüftungsventile öffnen sich und Alarme ertönen. Nach der Abschaltung wird restliches SiH4 durch ein Entlüftungs- und Spülprogramm sicher entsorgt.

Moderne VMBs verfügen über intelligente Funktionen wie die Fernüberwachung über Ethernet- oder drahtlose Schnittstellen. Die Datenprotokollierung erfasst Nutzungsmuster und ermöglicht so eine vorausschauende Wartung, beispielsweise den Austausch von Reglern vor einem Ausfall.

Sicherheitsmechanismen: Risikominderung beim Umgang mit SiH4

Sicherheit steht bei der Konstruktion von VMB- Systemen aufgrund der Gefahren von SiH4 an erster Stelle. Das Gehäuse besteht aus Edelstahl 316L mit verschweißten Nähten, um Leckagen zu verhindern, und ist häufig für explosionsgefährdete Bereiche (Klasse I, Division 1) ausgelegt. Doppelblock- und Entlüftungsventile (DBB) gewährleisten, dass bei der Absperrung eines Abschnitts ein Entlüftungsventil eingeschlossenes Gas ablässt und so das Risiko einer unbeabsichtigten Freisetzung während Wartungsarbeiten reduziert wird.

Die Lecksuche ist vielschichtig: Neben Gassensoren überprüft die Helium-Leckprüfung während der Installation die Systemintegrität bis zu 10^-9 atm-cm³/s. Der Überdruckschutz erfolgt durch Berstscheiben und Sicherheitsventile, die überschüssigen Druck zu einer Fackel oder einem Wäscher ableiten.

Die integrierte Feuerlöschanlage verfügt über UV/IR-Detektoren, die die Freisetzung von CO₂ oder eines Löschmittels auslösen. Bedienfelder mit Mensch-Maschine-Schnittstelle (HMI) ermöglichen eine intuitive Steuerung und bieten Verriegelungs-/Kennzeichnungsmechanismen für sichere Wartungsarbeiten. Die Einhaltung von Normen wie SEMI S2 (für die Sicherheit von Halbleiteranlagen) und NFPA 55 (für komprimierte Gase) gewährleistet, dass das VMB globalen Sicherheitsstandards entspricht.

Anwendungen in der Industrie

SiH₄-Vakuummi-Brennstoffzellen (VMBs) sind in Halbleiterfabriken unverzichtbar, wo sie plasmaverstärkte chemische Gasphasenabscheidungsanlagen (PECVD) zur Abscheidung von amorphem Silizium versorgen. In der Photovoltaik unterstützen sie die Herstellung von Dünnschichtsolarzellen. Forschungslabore nutzen VMBs im kleineren Maßstab für Epitaxie-Experimente. Neben Anwendungen auf Siliziumbasis werden ähnliche Systeme auch zur Verarbeitung anderer Hydridgase wie German (GeH₄) in der Herstellung von Verbindungshalbleitern eingesetzt.

Die Modularität von VMBs ermöglicht individuelle Anpassungen: Für Anlagen mit hohem Durchsatz erhöhen Mehrzylinderverteiler die Kapazität; für Forschung und Entwicklung genügen kompakte Bauformen. Die Integration in Gebäudeleittechnik (GLT) ermöglicht die anlagenweite Gasüberwachung und optimiert so Energieverbrauch und Sicherheit.

Herausforderungen und zukünftige Trends

Trotz ihrer Robustheit stehen SiH4-VMBs vor Herausforderungen wie Materialverträglichkeit – SiH4 kann bestimmte Polymere zersetzen – und dem Bedarf an häufiger Kalibrierung. Die Wartung erfordert spezielle Schulungen zum Umgang mit Gefahrstoffen.

Zukünftige Entwicklungen umfassen IoT-gestützte prädiktive Analysen, die mithilfe von KI Ausfälle anhand von Sensordaten vorhersagen. Nachhaltige Designs konzentrieren sich auf die Reduzierung des Spülgasverbrauchs und tragen so zu den Zielen einer umweltfreundlichen Produktion bei. Hybridsysteme, die VMBs mit Gasgeneratoren vor Ort kombinieren, könnten die Risiken beim Umgang mit Gasflaschen minimieren.

SIH4-Gasventilverteilerkasten
Fazit

Der SiH4-Gasventilverteilerkasten ist ein Paradebeispiel für ingenieurtechnische Raffinesse im Umgang mit Gefahrgasen. Durch die Integration von Ventilen, Reglern, Sensoren und Steuerungen in einem sicheren Gehäuse gewährleistet er die präzise und sichere Zufuhr von Silan für kritische Industrieprozesse. Das Verständnis seiner Komponenten und Funktionsweise ermöglicht es Fachleuten, die Leistung zu optimieren, Zwischenfälle zu vermeiden und Innovationen in der Materialwissenschaft voranzutreiben. Auch mit der Weiterentwicklung der Technologie wird der Ventilverteilerkasten ein unverzichtbarer Schutzmechanismus für die Entwicklung fortschrittlicher Elektronik und Lösungen im Bereich erneuerbarer Energien bleiben.

Mehr Informationen zur Funktionsweise eines SiH4-Gasventilverteilerkastens finden Sie bei Jewellok unter https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/.
