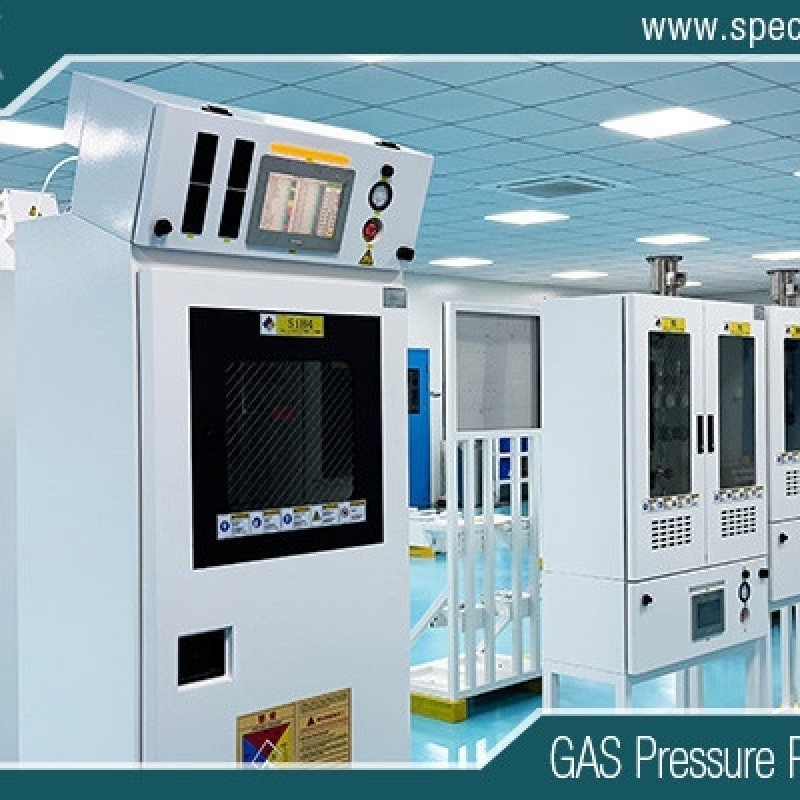

Hochreinheits-Gaszylinderschrank für Halbleitergasversorgungssysteme

Hochreine Gase sind für die moderne Halbleiterfertigung unerlässlich. Prozesse wie die chemische Gasphasenabscheidung (CVD), die Atomlagenabscheidung (ALD), das Ätzen, die Ionenimplantation, die Oxidation und die Kammerreinigung benötigen präzise kontrollierte Prozessgase. Viele dieser Gase werden aus Hochdruckflaschen geliefert und können toxisch, korrosiv, entzündlich, pyrophor oder anderweitig gefährlich sein. Daher sind eine sichere und zuverlässige Gaslagerung und -versorgung für Halbleiterfabriken, Forschungseinrichtungen und moderne Produktionsanlagen von entscheidender Bedeutung.

Ein Reinstgasflaschenschrank bietet ein kontrolliertes Gehäuse zur Lagerung und Bereitstellung von Gasflaschen und integriert Gasdruckregelung, automatische oder manuelle Ventilsteuerung, Leckageerkennung, Belüftung und Sicherheitsvorkehrungen. Im Gegensatz zu einem herkömmlichen Gaslagerschrank ist ein Reinstgasflaschenschrank speziell für die Halbleiterindustrie konzipiert und auf Kontaminationskontrolle, Handhabung von ultrareinen (UHP) Gasen, Prozessstabilität und Betriebssicherheit ausgelegt.

Bei Gasversorgungssystemen für die Halbleiterindustrie dient der Zylinderschrank als Verbindungspunkt zwischen Gasquelle und nachgeschalteten Anlagen. Seine Konstruktion beeinflusst unmittelbar die Gasreinheit, die Druckstabilität, die Systemzuverlässigkeit, den Wartungsaufwand und die allgemeine Anlagensicherheit.

Was ist ein Hochreinheitsgasflaschenschrank?
Ein Hochreinheitsgaszylinderschrank ist ein speziell entwickeltes Gehäuse zur Aufnahme einer oder mehrerer Hochdruckgasflaschen und zur kontrollierten Gaszufuhr zu Halbleiterprozessanlagen.

Der Schrank enthält typischerweise die Gasflaschen, Flaschenhalterungen, hochreine Schläuche, Ventile, Regler, Drucksensoren, Spülleitungen, Gasfilter und Sicherheitskomponenten. Je nach Anwendung können auch automatische Schaltsysteme, speicherprogrammierbare Steuerungen (SPS), Gasdetektoren, Notabsperrventile, Abgasanschlüsse und Mensch-Maschine-Schnittstellen (HMI) enthalten sein.

Der grundlegende Gasfluss kann wie folgt dargestellt werden:

Gasflasche → Flaschenventil → Reinstgasregler → Absperrventil → Filter → Druckregler → Gaszuleitung → Prozessanlage

Der Schrank isoliert potenziell gefährliche Gasquellen von der Reinraumumgebung und gewährleistet gleichzeitig eine kontrollierte und reproduzierbare Gaszufuhr.

Bei Anwendungen in der Halbleiterindustrie müssen Gehäusekonstruktion und interne Komponenten sorgfältig ausgewählt werden, um die Partikelbildung, Feuchtigkeitsverunreinigung, Sauerstoffverunreinigung und andere Quellen der Prozessgasbeeinträchtigung zu minimieren.

Warum die Halbleiterfertigung Reinraumgaskammern erfordert
Die Halbleiterfertigung arbeitet mit extrem engen Prozesstoleranzen. Selbst geringfügige Änderungen der Gaszusammensetzung, des Drucks, des Durchflusses oder des Kontaminationsgrades können die Waferqualität und die Prozesswiederholbarkeit beeinträchtigen.

Ein handelsüblicher Industriegasschrank bietet möglicherweise nicht die für moderne Halbleiterprozesse erforderliche Reinheit und Kontrolle. Daher werden Reinstgasschränke speziell für Anwendungen mit Ultrahochdruckgasen (UHP) entwickelt.

Mehrere Faktoren machen sie besonders wichtig.

1. Schutz vor gefährlichen Gasen
Bei Halbleiterprozessen werden unter anderem Gase wie Ammoniak, Chlorwasserstoff, Chlor, Fluorwasserstoff, Silan, Phosphin, Arsin und weitere Spezialgase verwendet. Einige dieser Gase sind giftig oder korrosiv, andere bergen Brand- oder chemische Gefahren.

Der Schrank bildet eine sekundäre Schutzbarriere um die Gasflaschen und -anschlüsse. Ein separates Abgassystem entfernt kontinuierlich austretendes Gas aus dem Schrank und reduziert so das Risiko der Ansammlung gefährlicher Gase.

Gasdetektions- und Notabschaltfunktionen können die Sicherheit weiter verbessern.

2. Aufrechterhaltung der Gasreinheit
Die Reinheit des Gases ist eine der wichtigsten Anforderungen an die Gasversorgung in der Halbleiterindustrie.

Der Schrank sollte Verunreinigungen minimieren durch:

Feuchtigkeit
Sauerstoff
Kohlenwasserstoffe
Partikel
Metallische Verunreinigung
Restprozessgase
Minderwertige Schläuche oder Verbindungsstücke
UHP-Komponenten aus geeigneten Werkstoffen, insbesondere hochwertigem Edelstahl 316L, werden häufig in kritischen Gaswegen eingesetzt. Die Innenflächen können elektropoliert und kontrolliert gereinigt werden, um Oberflächenverunreinigungen zu reduzieren und die Gasverträglichkeit zu verbessern.

3. Stabiler Gasdruck
Die Halbleiterverarbeitung erfordert einen konstanten Gasdruck und -fluss. Druckschwankungen können die Abscheidungsraten, Ätzprofile, Schichtdicken und andere Prozessparameter beeinflussen.

Ein Hochreinheitsgasflaschenschrank enthält Druckregler und Überwachungsinstrumente, um Druckschwankungen zwischen der Hochdruckflasche und den nachgeschalteten Prozessanlagen zu reduzieren.

Fortgeschrittene Systeme können auch Druckmessumformer und automatische Regelventile zur Echtzeitüberwachung integrieren.

Wichtige Komponenten eines Halbleitergaszylinderschranks
Ein fachgerecht konstruierter Schrank besteht aus mehreren miteinander verbundenen Komponenten. Jede Komponente trägt zur Gasreinheit, Sicherheit oder Prozesssteuerung bei.

Gasflaschen-Rückhaltesystem
Gasflaschen müssen sicher im Schrank fixiert sein. Mechanische Sicherungen verhindern, dass die Flaschen während der Installation, des Betriebs oder der Wartung umkippen oder sich bewegen.

Die Konstruktion der Halterung sollte die Abmessungen und das Gewicht des Zylinders berücksichtigen und gleichzeitig den Technikern einen sicheren Zylinderwechsel ermöglichen.

Hochreiner Gasregler
Der Regler reduziert den Zylinderdruck auf einen kontrollierten Enddruck.

Bei Halbleiteranwendungen sollten Regler anhand der Gasverträglichkeit, des Eingangsdrucks, des Ausgangsdrucks, der Durchflussrate, der Materialkonstruktion, der Dichtheit und der erforderlichen Reinheit ausgewählt werden.

Ein hochwertiger Regler kann dazu beitragen, einen stabilen Druck zu gewährleisten und gleichzeitig Totvolumen und Verunreinigungen zu minimieren.

UHP-Ventile
Ventile steuern Gasabsperrung, Spülung, Umschaltung und Prozessfluss.

Gängige Ventiltypen sind Membranventile, Nadelventile, Rückschlagventile und pneumatische Ventile. In UHP-Halbleitersystemen werden Membranventile häufig eingesetzt, wenn geringe Partikelbildung, geringes Totvolumen und hohe Dichtheit erforderlich sind.

Für medienberührende Bauteile wird häufig Edelstahl 316L gewählt, da er korrosionsbeständig ist und sich für den Einsatz mit hochreinen Gasen eignet.

Hochreine Schläuche und Fittings
Über Schläuche wird die Gasflasche mit dem Regler, dem Ventilblock und der nachgeschalteten Gaszuleitung verbunden.

Verbindungen vom Typ VCR und andere hochdichte UHP-Fittings können eine zuverlässige Metall-auf-Metall-Abdichtung für kritische Gassysteme gewährleisten.

Für die Aufrechterhaltung der Systemintegrität sind korrekte Orbitalschweiß-, Oberflächenbearbeitungs-, Reinigungs- und Installationsverfahren unerlässlich.

Filter
Gasfilter können Partikel und andere Verunreinigungen entfernen, bevor das Gas empfindliche Prozessanlagen erreicht.

Die Filterleistung und das Filtermaterial sollten entsprechend der Gasart, dem Druck, der Temperatur, den Durchflussanforderungen und den Spezifikationen des Halbleiterprozesses ausgewählt werden.

Drucksensoren
Druckaufnehmer liefern Echtzeitinformationen über den Zylinderdruck und den nachgelagerten Druck.

Die Drucküberwachung ermöglicht es den Bedienern und Steuerungssystemen, Zustände wie niedrigen Zylinderdruck, Reglerprobleme, unerwartete Druckabfälle oder anormale Prozessanforderungen zu erkennen.

Automatische Gasumschaltung
Bei der kontinuierlichen Halbleiterfertigung kann eine Unterbrechung der Gasversorgung zu kostspieligen Produktionsausfällen führen. Automatische Gasumschaltsysteme tragen zur Aufrechterhaltung einer unterbrechungsfreien Gaszufuhr bei, indem sie zwischen Primär- und Sekundärflaschen oder Flaschenbänken umschalten.

Ein typisches automatisches System überwacht den Druck beider Gasquellen.

Sobald der Primärzylinder den vordefinierten Umschaltdruck erreicht, schaltet das System automatisch auf den Sekundärzylinder um. Der leere Zylinder kann dann ausgetauscht werden, während die Gaszufuhr weiterläuft.

Die automatische Umschaltung kann besonders wertvoll sein für Fabriken, die kontinuierlich arbeiten, oder für Prozesse, bei denen eine Unterbrechung die Wafer beschädigen oder die Produktionsausbeute beeinträchtigen könnte.

Spül- und Entlüftungssysteme
Das Spülen ist ein entscheidender Bestandteil des Betriebs von Reinstgaskammern.

Bevor eine Gasflasche an das Gasversorgungssystem angeschlossen wird, müssen die Anschlussleitungen gegebenenfalls gespült werden, um Luft, Feuchtigkeit oder Restgase zu entfernen. Das Spülen kann auch beim Flaschenwechsel und bei Wartungsarbeiten erforderlich sein.

Je nach Gasart und Systemauslegung können für Spülvorgänge Inertgase wie Stickstoff verwendet werden.

Das Gehäuse sollte zudem über einen geeigneten Abluftweg verfügen. Abluftsysteme tragen dazu bei, einen Unterdruck im Inneren aufrechtzuerhalten und potenziell gefährliche Gase im Falle eines Lecks abzuführen.

Leckerkennungs- und Sicherheitsfunktionen
Sicherheit ist eine grundlegende Konstruktionsanforderung.

Ein Halbleiter-Gasschrank kann Folgendes beinhalten:

Gasleckdetektoren
Drucküberwachung
Not-Absperrventile
Automatische Abschaltung
Abgasüberwachung
Türverriegelungen
Schnittstellen zur Brandmeldeanlage
Akustische und optische Alarme
SPS-basierte Sicherheitssteuerung
Wird ein Gefahrenzustand erkannt, kann das Steuerungssystem vordefinierte Sicherheitsmaßnahmen einleiten, wie z. B. das Abschalten der Gaszufuhr und das Auslösen eines Alarms.

Die genaue Sicherheitsarchitektur sollte anhand der Gaseigenschaften, der Anlagenanforderungen, der geltenden Vorschriften und der Risikobewertung festgelegt werden.

Materialien und Oberflächenbehandlung
Die Materialauswahl hat einen direkten Einfluss auf die Gasreinheit und die Lebensdauer der Anlagen.

Edelstahl 316L wird häufig für UHP-Gaskomponenten verwendet, da er eine gute Korrosionsbeständigkeit bietet und mit hochwertigen Oberflächenveredelungen hergestellt werden kann.

Für besonders anspruchsvolle Halbleiteranwendungen werden Bauteile elektropoliert und speziellen Reinigungsverfahren unterzogen. Elektropolierte Oberflächen bieten eine glattere Innenfläche und reduzieren die Stellen, an denen sich Verunreinigungen ansammeln können.

Je nach Gasverträglichkeit und Bauteilfunktion können auch andere Werkstoffe verwendet werden. Dichtungen, Ventilsitze, Membranen und Polymerbauteile müssen sorgfältig auf chemische Beständigkeit und Langzeitstabilität geprüft werden.

Ein- und Zweizylinder-Konfigurationen
Hochreine Gasflaschenschränke können in verschiedenen Ausführungen konstruiert werden.

Ein Einzylinder-Schrank eignet sich für Anwendungen, bei denen der Gasverbrauch relativ gering ist oder Prozessunterbrechungen akzeptabel sind.

Ein Zweizylinder-Schrank bietet im Allgemeinen eine größere operative Flexibilität. Ein Zylinder kann Gas liefern, während der zweite Zylinder als Reserve dient.

Für Halbleiterprozesse mit hohem Energieverbrauch sind möglicherweise Mehrzylinderkonfigurationen oder zentrale Gasversorgungssysteme besser geeignet.

Die richtige Konfiguration hängt vom Gasverbrauch, der Zylinderkapazität, den Anforderungen an die Prozesskontinuität, dem Anlagenlayout und der Wartungsstrategie ab.

Integration mit Halbleitergasversorgungssystemen
Der Gasflaschenschrank ist normalerweise nur ein Teil einer größeren Gasverteilungsanlage.

Ein typisches Halbleitergaszufuhrsystem kann Folgendes umfassen:

Gasspeicher → Gasflaschenschrank → Gasverteiler → Druckregler → Gasverteilungssystem → Prozessausrüstung

Der Schaltschrank ermöglicht eine kontrollierte Quellensteuerung, während nachgeschaltete Druckregelfelder und Verteilsysteme das Gas regeln, bevor es die einzelnen Prozessanlagen erreicht.

Die Kommunikation zwischen diesen Systemen kann über industrielle Steuerungsnetzwerke und SPS-Systeme erfolgen. Parameter wie Druck, Ventilstatus, Zylinderstatus, Alarme und Gasverbrauch können von Anlagenleitsystemen überwacht werden.

Diese Integration ermöglicht eine bessere vorbeugende Wartung und eine zentralisierte Prozessüberwachung.

Designüberlegungen für die Auswahl eines Gasflaschenschranks
Bei der Auswahl eines Hochreinheitsgasflaschenschranks sollten Ingenieure mehrere technische Parameter berücksichtigen.

Gasart
Zunächst muss die Gasverträglichkeit geprüft werden. Giftige, korrosive, brennbare, oxidierende, inerte und pyrophore Gase können unterschiedliche Anforderungen an die Schränke stellen.

Druckscheiben
Bei der Auswahl der Komponenten müssen der maximale Zylinderdruck, der Reglereingangsdruck und der nachgelagerte Betriebsdruck berücksichtigt werden.

Fließrate
Der Schrank muss den erforderlichen Gasdurchfluss ermöglichen, ohne einen übermäßigen Druckabfall zu verursachen.

Reinheitsanforderungen
Bei UHP-Anwendungen gewinnen die Reinheit der Komponenten, die Oberflächenbeschaffenheit, die Dichtheit, das Totvolumen und die Materialien eine besonders wichtige Rolle.

Automatisierungsstufe
Manuelle Schaltschränke eignen sich möglicherweise für einfache Systeme, während automatisierte Schaltschränke besser für die kontinuierliche Halbleiterproduktion geeignet sind.

Abgaskapazität
Das Belüftungssystem des Schranks muss für einen angemessenen Luftstrom und eine ausreichende Unterdruckeindämmung der zu handhabenden Gase sorgen.

Wartung
Die Konstruktion sollte es den Technikern ermöglichen, sicher auf Zylinder, Ventile, Regler, Filter und andere Komponenten zuzugreifen, ohne die Gasversorgung unnötig zu unterbrechen.

Anwendungen
Hochreine Gasflaschenschränke werden in vielen Halbleiter- und fortgeschrittenen Fertigungsanwendungen eingesetzt, darunter:

Halbleiterwafer-Herstellung
CVD-Systeme
ALD-Systeme
Plasmaätzen
Ionenimplantation
Dünnschichtabscheidung
LED-Fertigung
MEMS-Herstellung
Herstellung von Solarzellen
Herstellung von Verbindungshalbleitern
Forschungs- und Entwicklungslabors
Besonders wertvoll sind sie dort, wo gefährliche Spezialgase und hochreine Prozessgase kontinuierlich und sicher zugeführt werden müssen.

Fazit
Ein Hochreinheits-Gaszylinderschrank für Halbleiter-Gasversorgungssysteme ist weit mehr als nur ein Gehäuse für Gasflaschen. Er ist eine integrierte Gasmanagement-Plattform, die hochreine Materialien, präzise Druckregelung, zuverlässige Ventile und Anschlüsse, automatische Gasumschaltung, Spülsysteme, Belüftung, Leckageerkennung und Sicherheitssteuerungen vereint.

Mit zunehmender Präzision der Halbleiterprozesse gewinnen Qualität und Zuverlässigkeit der Gasversorgungssysteme immer mehr an Bedeutung. Ein gut konzipierter Gasflaschenschrank trägt zum Schutz des Personals bei, reduziert das Kontaminationsrisiko, stabilisiert den Gasdruck, verbessert die Prozesskontinuität und vereinfacht die Flaschenverwaltung.

Für Halbleiterfabriken und Anlagen zur fortgeschrittenen Fertigung sollte die beste Lösung entsprechend den spezifischen Gaseigenschaften, Reinheitsanforderungen, Druck- und Durchflussbedingungen, Automatisierungsanforderungen, Anlagensicherheitsstandards und nachgelagerten Prozessanlagen konzipiert werden.

Durch die Kombination von UHP-Komponenten mit intelligenten Überwachungs- und zuverlässigen Sicherheitssystemen bieten moderne Reinstgasflaschenschränke eine verlässliche Grundlage für die Gasversorgung der Halbleiterindustrie – von der Gasquelle bis hin zur Prozesskammer.
