Hochdurchfluss-Gasdruckregler für ultrareine Gase: Präzise Steuerung für anspruchsvolle Anwendungen

In Branchen, in denen Präzision, Reinheit und Leistung höchste Priorität haben, spielen Hochdruck -Gasdruckregler für ultrareine Gase eine entscheidende Rolle. Diese Spezialgeräte sind für die Zufuhr von Gasen mit hohen Durchflussraten bei gleichzeitig außergewöhnlich hoher Reinheit ausgelegt. Im Gegensatz zu Standardreglern sind sie für die Verarbeitung ultrareiner Gase ohne Kontamination konzipiert und daher in Bereichen wie der Halbleiterfertigung, der pharmazeutischen Produktion und der Analytik unverzichtbar. Dieser Artikel beleuchtet die technischen Aspekte dieser Regler und geht auf ihre Konstruktionsprinzipien, Funktionsweise, wichtigsten Merkmale, Anwendungsbereiche sowie bewährte Verfahren für Auswahl und Wartung ein.

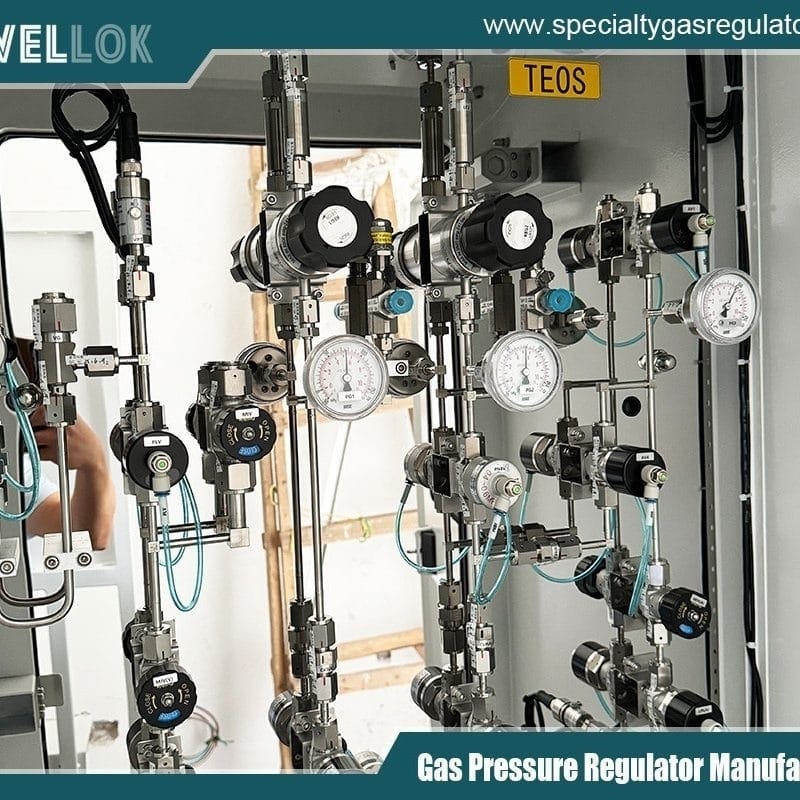

Hochleistungs-Gasdruckregler mit ultrahoher Reinheit
Gasdruckregler verstehen

Gasdruckregler sind im Wesentlichen Geräte, die den Druck eines Gases aus einer Hochdruckquelle, wie beispielsweise einer Gasflasche oder einer Rohrleitung, auf ein niedrigeres, nutzbares Niveau reduzieren und stabilisieren. Dies erreichen sie durch eine Kombination mechanischer Komponenten, darunter Membranen, Federn und Ventile. Die grundlegende Funktionsweise besteht darin, dass ein Sensorelement den nachgeschalteten Druck misst und die Ventilöffnung entsprechend anpasst, um einen eingestellten Ausgangsdruck aufrechtzuerhalten.

Hochleistungsregler sind für Anwendungen optimiert, die große Gasmengen erfordern, oft über 100 Standardkubikfuß pro Minute (SCFM). Ultrahochreine (UHP) Varianten gehen noch einen Schritt weiter und gewährleisten, dass das Gas während des gesamten Regelungsprozesses unverunreinigt bleibt. Die Reinheitsgrade in UHP-Systemen werden typischerweise in Teilen pro Milliarde (ppb) oder sogar Teilen pro Billion (ppt) gemessen, was Materialien und Konstruktionen erfordert, die Ausgasung, Partikelbildung und chemische Reaktionen minimieren.

Gestaltungsprinzipien und Materialien

Die Konstruktion von Hochdruck -Gasdruckreglern (UHP) mit hohem Durchfluss unterliegt strengen Normen, beispielsweise denen von SEMI (Semiconductor Equipment and Materials International) und ASTM (American Society for Testing and Materials). Zu den wichtigsten Bauteilen gehören Gehäuse, Deckel, Membran, Ventilsitz und Tellerventil.

Die Materialauswahl ist entscheidend für die Reinheit. Gängige Materialien sind beispielsweise Edelstahl 316L, der elektropoliert wird, um eine Oberflächenrauheit von unter 10 Ra (mittlere Rauheit) zu erreichen und so die Partikelanhaftung zu reduzieren. Für korrosive Gase können Hastelloy- oder Monel-Legierungen verwendet werden. Membranen bestehen häufig aus PTFE (Polytetrafluorethylen) oder Metalllegierungen wie Elgiloy, um Permeation zu verhindern und eine hermetische Abdichtung zu gewährleisten.

Um hohe Durchflussmengen zu bewältigen, verfügen diese Regler über größere Öffnungsdurchmesser und optimierte Strömungswege. Simulationen der numerischen Strömungsmechanik (CFD) werden häufig während der Konstruktionsphase eingesetzt, um Turbulenzen und Druckverluste zu minimieren und möglichst eine laminare Strömung zu gewährleisten. Helium-Dichtheitsprüfungen sind Standard, um die Integrität zu überprüfen; die Leckraten liegen bei nur 1 × 10⁻⁹ Standard-cm³/s.

Betriebsmechanismen

Hochleistungs-UHP-Regler arbeiten entweder ein- oder zweistufig. Einstufige Regler sind einfacher und eignen sich für Anwendungen mit stabilen Eingangsdrücken, da sie eine direkte Druckreduzierung ermöglichen. Zweistufige Modelle bieten eine höhere Stabilität durch die zweistufige Reduzierung und sind daher ideal für Anwendungen mit hohem Durchfluss, bei denen Eingangsdruckschwankungen die Leistung beeinflussen könnten.

Ein typischer Mechanismus besteht aus einem druckausgeglichenen Ventilkegel, der auf von der Membran erfasste Druckänderungen reagiert. Sinkt der Druck nachgeschaltet aufgrund eines erhöhten Bedarfs, biegt sich die Membran und öffnet das Ventil, um einen höheren Gasdurchfluss zu ermöglichen. Umgekehrt schließt ein steigender Druck das Ventil. Bei UHP-Ventilen verhindern Membrankonstruktionen mit verbundenen Membranen die Drehung der Ventilspindel und reduzieren so die Partikelbildung durch Reibung.

Die Durchflusskapazität wird durch den Cv-Wert (Durchflusskoeffizient) quantifiziert, wobei Modelle mit hohem Durchfluss Cv-Werte über 1.0 aufweisen. Der Druckbereich reicht von Vakuum bis 6000 psig Eingangsdruck, wobei der Ausgangsdruck präzise von 0 bis 500 psig geregelt wird. Die Reinheit wird durch Merkmale wie Spülanschlüsse zur Systemevakuierung und vakuumunterstützte Montage in Reinräumen der ISO-Klasse 5 oder höher gewährleistet.

Hauptmerkmale und Innovationen

Moderne UHP-Hochdruckregler verfügen über zahlreiche fortschrittliche Funktionen. Die elektronische Druckregelung integriert Sensoren und Aktoren für Echtzeitanpassungen und ermöglicht so die Integration in SCADA-Systeme (Supervisory Control and Data Acquisition). Dies ist besonders nützlich in automatisierten Prozessen, in denen sich die Durchflussraten dynamisch anpassen müssen.

Eine weitere Innovation ist der Einsatz von Sintermetallfiltern, die in das Reglergehäuse integriert sind, um Partikel im Submikrometerbereich aufzufangen. Einige Modelle verfügen über Selbstentlastungsmechanismen, die Überdruck sicher und umweltschonend ableiten. Für Anwendungen mit ultrareinen Medien können Regler über Ausheizfunktionen verfügen, um adsorbierte Feuchtigkeit oder flüchtige Bestandteile zu entfernen.

Sicherheitsmerkmale sind integraler Bestandteil des Systems, darunter Berstscheiben zum Schutz vor Überdruck und Sperrmechanismen, die unbefugte Einstellungen verhindern. Die Einhaltung von Richtlinien wie ATEX für explosionsgefährdete Bereiche gewährleistet die Eignung für den Einsatz in Gefahrenbereichen.

Anwendungen in der Industrie

Hochdruck-Gasdruckregler (UHP) mit hohem Durchfluss finden in verschiedenen Hightech-Branchen breite Anwendung. In der Halbleiterfertigung steuern sie die Zufuhr von Prozessgasen wie Stickstoff, Argon und Silan während des Ätzens und der Abscheidung von Wafern. Hohe Durchflussraten ermöglichen den Betrieb von Produktionsanlagen im großen Maßstab, während der hohe Hochdruckdruck (UHP) fehlerfreie Chips gewährleistet, indem Verunreinigungen vermieden werden, die zu Ertragseinbußen führen könnten.

In der pharmazeutischen Industrie steuern diese Regler die Gase für die Belüftung von Bioreaktoren und Chromatographiesystemen. Höchste Reinheit ist unerlässlich, um mikrobielle Kontaminationen oder chemische Verunreinigungen zu verhindern, die die Wirksamkeit von Arzneimitteln beeinträchtigen könnten. Analytische Labore nutzen sie für die Gaschromatographie-Massenspektrometrie (GC-MS), wo eine konstante Zufuhr hoher Durchflussraten von Trägergasen wie Helium für präzise Ergebnisse unerlässlich ist.

Weitere Anwendungsgebiete umfassen die Luft- und Raumfahrt, wo sie Sauerstoff oder Wasserstoff unter hohem Druck für Antriebssimulationen handhaben, sowie die Lebensmittelverarbeitung für die Verpackung unter modifizierter Atmosphäre mit CO₂ oder Stickstoff. Im Bereich der erneuerbaren Energien unterstützen sie die Prüfung von Wasserstoff-Brennstoffzellen, die sowohl einen hohen Durchfluss für die Leistungsabgabe als auch Ultrahochdruck zur Erhaltung der Katalysatorintegrität erfordern.

Vorteile und Herausforderungen

Die Hauptvorteile von UHP-Reglern mit hohem Durchfluss sind eine gesteigerte Prozesseffizienz, reduzierte Ausfallzeiten und eine verbesserte Produktqualität. Durch die zuverlässige Bereitstellung großer Mengen Reingas minimieren sie Abfall und optimieren die Ressourcennutzung. Ihre robuste Bauweise gewährleistet eine lange Lebensdauer von oft über 10 Jahren bei sachgemäßer Wartung.

Es bestehen jedoch Herausforderungen. Hohe Anfangskosten aufgrund hochwertiger Materialien und Fertigungsprozesse können ein Hindernis darstellen. Die Kompatibilität mit bestimmten Gasen erfordert eine sorgfältige Auswahl, um Reaktionen zu vermeiden – beispielsweise sollte Messing nicht mit Ammoniak in Kontakt kommen. Die Installation in Reinräumen erfordert spezielle Schulungen, um unbeabsichtigte Kontaminationen zu verhindern.

Hochleistungs-Gasdruckregler mit ultrahoher Reinheit
Auswahl- und Wartungs-Best-Practices

Die Auswahl des richtigen Reglers erfordert die Beurteilung von Parametern wie Gasart, Durchflussrate, Druckanforderungen und Reinheitsanforderungen. Hilfsmittel wie Durchflusskurven und Kompatibilitätstabellen der Hersteller unterstützen diesen Prozess. Es empfiehlt sich, den Regler etwas größer zu dimensionieren, um zukünftige Skalierbarkeit zu gewährleisten. Eine übermäßige Überdimensionierung sollte jedoch vermieden werden, um Instabilität zu verhindern.

Die Wartung ist entscheidend für eine lange Lebensdauer. Regelmäßige Inspektionen auf Leckagen, Membranverschleiß und Partikelablagerungen sind unerlässlich. Die Reinigung sollte mit hochreinen Lösungsmitteln in kontrollierter Umgebung erfolgen. Die Kalibrierung anhand rückführbarer Standards gewährleistet die Genauigkeit, typischerweise jährlich oder nach 5000 Zyklen.

Zusammenfassend lässt sich sagen, dass Hochdurchfluss-Gasdruckregler für ultrareine Gase die Spitze der Gaskontrolltechnologie darstellen und höchste Leistung mit kompromissloser Reinheit vereinen. Da die Industrie die Grenzen der Präzisionsfertigung und -forschung immer weiter verschiebt, werden sich diese Geräte kontinuierlich weiterentwickeln und intelligente Funktionen sowie nachhaltige Materialien integrieren, um den wachsenden Anforderungen gerecht zu werden.
