Wie funktioniert ein UHP-Gasdruckregler aus Edelstahl 316L?

In der komplexen Welt hochreiner industrieller und wissenschaftlicher Prozesse – von der Halbleiterfertigung und der pharmazeutischen Produktion bis hin zur fortgeschrittenen analytischen Chemie und der Glasfaserherstellung – ist die präzise, zuverlässige und kontaminationsfreie Zufuhr von Prozessgasen unerlässlich. Das Herzstück dieser Reinstgasversorgungssysteme (UHP) bildet eine entscheidende Komponente: der UHP-Gasdruckregler. Im Gegensatz zu herkömmlichen Industriereglern ist ein UHP-Regler, oft aus Spezialwerkstoffen wie Edelstahl 316L gefertigt, ein Meisterwerk der Präzisionstechnik. Er dient nicht nur der Druckregelung, sondern gewährleistet dies auch, ohne Verunreinigungen in den Gasstrom einzubringen. Dieser Artikel beleuchtet die Funktionsprinzipien, die spezielle Konstruktion und die wichtigsten Anwendungsbereiche eines UHP-Gasdruckreglers aus Edelstahl 316L.

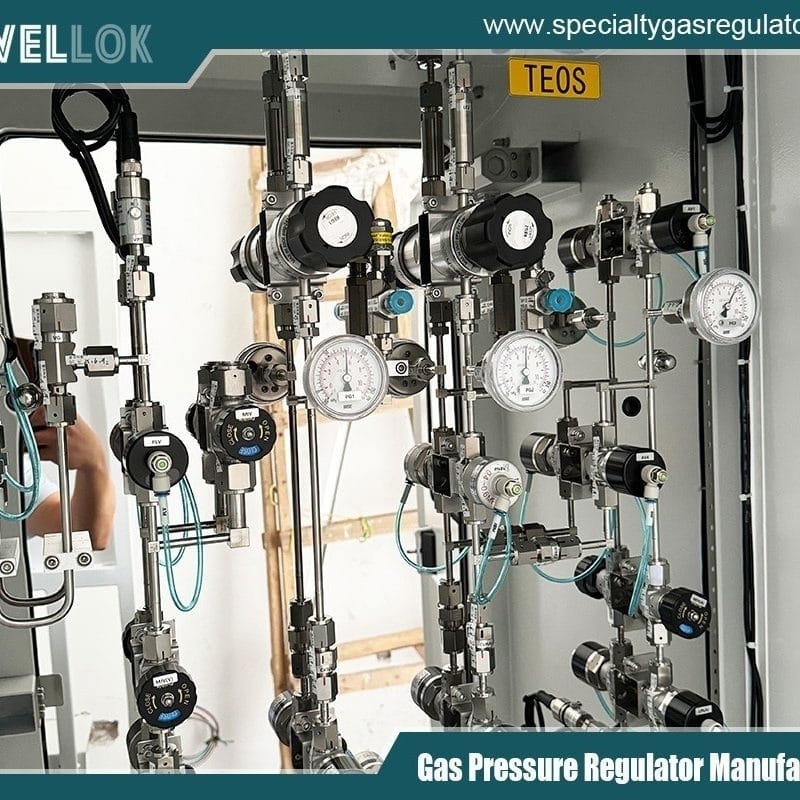

Gasdruckregler aus Edelstahl UHP 316l

Das Gebot der ultrahohen Reinheit (UHP)

Um einen Regler zu verstehen, muss man die Umgebungsbedingungen kennen, denen er dient. UHP-Gasdruckregler aus Edelstahl 316L zeichnen sich durch ihre extrem hohe Reinheit aus, typischerweise 99.999 % (Reinheitsgrad 5.0) oder höher, mit strengen Grenzwerten für Partikel, Feuchtigkeit (H₂O), Sauerstoff (O₂) und Kohlenwasserstoffverunreinigungen. Selbst mikroskopisch kleine Verunreinigungen können katastrophale Ausfälle verursachen. In einem Halbleiterchip kann ein einzelnes Partikel einen Chip zerstören; in einer pharmazeutischen Reaktion kann eine unerwartete Verunreinigung die Wirksamkeit eines Moleküls beeinträchtigen.

Daher muss jede Komponente eines UHP-Gassystems, einschließlich des Reglers, so konstruiert sein, dass sie folgende Eigenschaften aufweist:

Minimierung der Ausgasung: Verhindern Sie die Freisetzung von adsorbierten Gasen (wie Wasserdampf) von inneren Oberflächen.
Vermeidung der Partikelerzeugung: Vermeiden Sie das Ablösen mikroskopisch kleiner metallischer oder elastomerer Partikel.
Durchdringung verhindern: Verhindern, dass Gase wie Helium durch Materialien diffundieren.
Korrosionsbeständig: Sowohl dem Prozessgas als auch der Umgebungsluft standhalten, ohne zu korrodieren, wodurch Partikel und Metallionen entstehen würden.
Perfekte Reinigungsfähigkeit ermöglichen: Für eine gründliche Reinigung und Passivierung ist eine inerte Oberfläche erforderlich.
Hier wird die Wahl von Edelstahl 316L von entscheidender Bedeutung.

Warum Edelstahl 316L? Die Materialgrundlage

316L ist eine kohlenstoffarme Variante des Edelstahls 316 und gilt in der Industrie als Standard für die Handhabung von UHP-Flüssigkeiten.

Korrosionsbeständigkeit: Die Zugabe von Molybdän (2-3%) erhöht die Beständigkeit gegenüber Chloriden und anderen korrosiven Substanzen erheblich, was für den Erhalt der Integrität von entscheidender Bedeutung ist.
Niedriger Kohlenstoffgehalt („L“): Der Kohlenstoffgehalt wird unter 0.03 % gehalten. Dadurch wird eine „Sensibilisierung“ beim Schweißen verhindert – ein Prozess, bei dem sich Chromcarbide an den Korngrenzen bilden, was zu Chrommangel und korrosionsanfälligen Stellen führt. 316L bleibt nach dem Schweißen formstabil.
Oberflächenfinish: UHP-Regler verfügen über elektropolierte Innenflächen. Elektropolieren ist ein elektrochemisches Verfahren, bei dem eine dünne Schicht Oberflächenmaterial abgetragen wird, wodurch mikroskopische Unebenheiten geglättet werden. Das Ergebnis ist eine spiegelglatte Oberfläche, die die Oberfläche reduziert, die Gasadsorption minimiert und die Reinigungsfähigkeit sowie die Korrosionsbeständigkeit verbessert.
Kompatibilität: Es ist gegenüber einer Vielzahl hochreiner Gase inert, darunter Edelgase (Ar, N₂, He), reaktive Gase (H₂, O₂) und viele korrosive Vorläuferstoffe, die bei Abscheidungsprozessen verwendet werden.

Dekonstruktion des UHP-Reglers: Wichtige Komponenten

Ein UHP-Regler verfolgt dasselbe grundlegende Ziel wie jeder andere Regler: einen hohen, variablen Eingangsdruck auf einen stabilen, niedrigeren Ausgangsdruck zu reduzieren. Seine Funktionsweise unterscheidet sich jedoch grundlegend.

Das Zwerchfell: Das Sinnesorgan
Material: Anstelle von Elastomeren wie Buna-N oder Viton verwenden UHP-Regler eine geschweißte Metallmembran, typischerweise aus Edelstahl 316L. Dadurch entsteht eine hermetische Abdichtung zwischen dem Prozessgas und der Umgebung, wodurch das Durchdringen und Ausgasen von Elastomeren verhindert wird.
Funktion: Diese flexible, gewellte Metallmembran erfasst Druckänderungen stromabwärts. Bei Druckänderungen biegt sie sich und überträgt die Kraft auf den Steuermechanismus.
Der Sitz: Das Siegel der Reinheit
Material: Die kritischste Dichtungsstelle befindet sich zwischen Ventilsitz und Düse. UHP-Regler verwenden weiche Ventilsitze aus hochreinen Polymeren wie PCTFE (Kel-F) oder PFA, mitunter aber auch harte Ventilsitze aus Metall (z. B. Stellite auf 316L). Weiche Ventilsitze gewährleisten eine hervorragende, blasenfreie Abdichtung, während harte Ventilsitze eine höhere Beständigkeit gegenüber bestimmten aggressiven Gasen bieten.
Design: Die Sitzkonstruktion minimiert das „Totvolumen“ – eingeschlossene Gasblasen, in denen sich Verunreinigungen ansammeln oder Reaktionen auftreten könnten.
Die Feder: Die Kraftreferenz
Material: Typischerweise Edelstahl 316L.
Funktion: Die Einstellfeder liefert die Sollkraft. Durch Drehen des Einstellknopfes wird diese Feder zusammengedrückt oder entspannt. Die Federkraft steht im Gleichgewicht mit der Kraft der Membran, die den Ausgangsdruck misst. Dieses Gleichgewicht bestimmt das Öffnen und Schließen des Reglers.
Karosserie und interne Komponenten: Eine nahtlose Umgebung
Alle medienberührenden Innenteile – Gehäuse, Spindel, Düse – sind aus Edelstahl 316L gefertigt. Die Innengeometrie ist optimiert, um Ablagerungen zu vermeiden. Die Anschlüsse sind typischerweise VCJ®- (Metall-Flachdichtung) oder Ultra-Torr-Verschraubungen, die im Vergleich zu Gewindeverbindungen (NPT), bei denen Partikel entstehen können, eine hohe Dichtheit und Integrität gewährleisten.
Zusätzliche UHP-Funktionen:
Spülanschlüsse: Ermöglichen Sie eine integrierte Spülung des Reglergehäuses, um atmosphärische Verunreinigungen während des Systemstarts zu entfernen.
Membran-Absperrventil: Einige Ausführungen beinhalten ein Ventil, das die Membran beim Zylinderwechsel vom Prozessgas isoliert und so dieses empfindliche Bauteil vor Druckstößen schützt.

Der Funktionsmechanismus: Ein Ballett des Gleichgewichts

Das Verfahren basiert auf dem Prinzip des Kräftegleichgewichts, jedoch mit UHP-Präzision.

1. In Ruhe (geschlossene Position):
Die Einstellfeder ist entspannt. Ihre Kraft ist minimal. Der hohe Eingangsdruck, der auf die Rückseite des Ventilkegels (oder je nach Ausführung auf den Ventilsitz selbst) wirkt, hält in Kombination mit der die Ventil schließenden Federkraft den Ventilkegel fest gegen die Öffnung. Es strömt kein Gas.

2. Einstellen des Drucks (Drehknopfverstellung):
Durch Drehen des Einstellknopfes im Uhrzeigersinn wird die Sollwertfeder zusammengedrückt. Diese erhöhte Federkraft wird über einen Schaft auf die Oberseite der Metallmembran übertragen. Die Membran biegt sich nach unten und drückt den verbundenen Ventilschaft und den Ventilkegel von der Öffnung weg. Gas strömt nun vom Hochdruckeinlass durch die geöffnete Öffnung in die Niederdruckkammer und weiter in den Prozess.

3. Gleichgewicht herstellen (Regulierung):
Wenn Gas in das nachgeschaltete System strömt, baut sich in der Niederdruckkammer Druck auf. Dieser Druck wirkt auf die Unterseite der Metallmembran und erzeugt eine nach oben gerichtete Kraft. Das System strebt nach einem Gleichgewicht:

Wenn der nachgelagerte Druck FÄLLT Aufgrund des Gasverbrauchs nimmt die nach oben gerichtete Kraft auf die Membran ab. Nun überwiegt die Federkraft, drückt die Membran nach unten, öffnet das Ventil weiter, lässt mehr Gas durch und stellt den eingestellten Druck wieder her.
Wenn der Druck stromabwärts ansteigt Aufgrund einer Verstopfung im nachgelagerten System oder eines Temperaturanstiegs erhöht sich die nach oben gerichtete Kraft auf die Membran. Dadurch wird ein Teil der Federkraft überwunden, sodass sich das Ventil leicht schließt, der Durchfluss reduziert und der Druck wieder sinkt.
Diese kontinuierliche, feinste Anpassung der Ventilposition – gesteuert durch die Echtzeit-Rückmeldung der Membran, die den Auslassdruck erfasst und der konstanten Kraft der eingestellten Feder entgegenwirkt – gewährleistet einen stabilen Auslassdruck trotz Schwankungen des Einlassdrucks oder des Durchflussbedarfs.

4. Abschalten:
Durch Drehen des Knopfes gegen den Uhrzeigersinn wird die Federspannung gelöst. Der Einlassdruck und die Restkraft der Membran drücken den Ventilkegel zurück auf den Sitz und gewährleisten so einen absolut dichten Verschluss.

Besondere Überlegungen: Über die grundlegende Regulierung hinaus

Kriech- und Sitzleckageabschaltung:Ein kritischer Fehlergrund bei UHP-Systemen ist das sogenannte „Kriechen“ – ein allmählicher Anstieg des Ausgangsdrucks beim Schließen des Reglers aufgrund mikroskopischer Leckagen am Ventilsitz. UHP-Weichsitzventile sind so optimiert, dass dies verhindert wird. Ventile mit „Sitzleckage-Abschaltung“ lösen den Ventilsitz beim Schließen leicht, um ein sauberes Wiederschließen und somit eine verbesserte Absperrung zu gewährleisten.
Versorgungsdruckeffekt (Druckabfall):Bei einem Standardregler kann ein starker Abfall des Eingangsdrucks einen Abfall des Ausgangsdrucks (Druckabfall) verursachen, da die reduzierte Eingangskraft das Kräftegleichgewicht beeinflusst. Moderne UHP-Regler verwenden ein kolbenbalanciertes Ventil, bei dem der Eingangsdruck auf gleich große Flächen auf beiden Seiten des Ventils wirkt. Dadurch wird dessen Einfluss aufgehoben und eine außergewöhnliche Stabilität gewährleistet.
Sauberkeit und Verpackung:UHP-Regler werden in Reinräumen (ISO-Klasse 4 oder besser) montiert, nach genauen Vorgaben (z. B. SEMI- oder ASTM-Standards) gereinigt und in trockenem Stickstoff verpackt, um ihre Reinheit bis zum Zeitpunkt der Installation zu erhalten.

Anwendungsbereiche: Überall dort, wo Präzision von größter Bedeutung ist

Halbleiterfertigung: Bereitstellung von Silan-, Ammoniak-, Wasserstoff-, Chlor- und Dotiergasen für chemische Gasphasenabscheidungs- (CVD), Ätz- und Ionenimplantationsanlagen.
Pharmazeutik und Biotechnologie: Kontrolle von Reingasen für Fermenter, Bioreaktoren und Analysegeräte wie Massenspektrometer und Chromatographen.
Analytische Labore: Bereitstellung stabiler, reiner Gasströme für ICP-MS, GC-MS und andere empfindliche Geräte.
Glasfaseroptik: Gasmanagement für die Vorformlingsabscheidung und die Glasverarbeitung.
Solarzellenproduktion: Ähnliche Anforderungen an UHP-Gas wie bei der Dünnschichtabscheidung in Halbleiterfabriken bestehen.

Zweistufiger Spezialregler aus hochreinem Edelstahl

Fazit

Ein UHP-Gasdruckregler aus Edelstahl 316L ist weit mehr als ein einfaches Druckminderungsventil. Er ist ein präzise konstruiertes Schutzelement für Prozesse, in denen Reinheit gleichbedeutend mit Erfolg und Wirtschaftlichkeit ist. Seine geschweißte Metallmembran verhindert Permeation, seine elektropolierte 316L-Konstruktion ist korrosions- und ausgasbeständig, und sein präziser Kraftausgleichsmechanismus sorgt für unerschütterliche Stabilität. Durch das Verständnis seiner Funktionsweise – von der Flexibilität der Metallmembran bis zur kritischen Abdichtung des Ventilsitzes – können Ingenieure und Techniker diese wichtigen Komponenten besser verstehen, auswählen und warten. In den unsichtbaren, molekularen Prozessen auf Siliziumwafern und in chemischen Reaktoren fungiert der UHP-Regler als stiller, zuverlässiger Wächter und stellt sicher, dass nichts anderes als das Gas seinen Zweck erfüllt.
