Funktionsweise eines Gasdruckreglers

Funktionsweise eines Gasdruckreglers

Gasdruckregler sind unverzichtbare Geräte in verschiedenen industriellen, gewerblichen und privaten Anwendungen, in denen gasförmige Brennstoffe oder Prozessgase mit einem konstanten und sicheren Druck zugeführt werden müssen. Diese Regler gewährleisten, dass Hochdruckgas aus Quellen wie Flaschen, Rohrleitungen oder Lagertanks auf ein niedrigeres, nutzbares Niveau für Geräte wie Brenner, Heizgeräte oder Analyseinstrumente reduziert wird. Ohne eine ordnungsgemäße Regelung können Druckschwankungen zu Ineffizienzen, Geräteschäden oder sogar gefährlichen Situationen wie Leckagen oder Explosionen führen.

Das Konzept der Druckregelung reicht bis in die Anfänge der Gasverteilungssysteme zurück. Moderne Regler verwenden jedoch fortschrittliche Materialien und Konstruktionen für höchste Präzision und Zuverlässigkeit. Dieser Artikel beleuchtet die Funktionsweise eines typischen Gasdruckreglers und geht auf seine Komponenten, Funktionsprinzipien, Typen und praktische Aspekte ein. Durch das Verständnis der Funktionsweise dieser Geräte können Ingenieure, Techniker und Anwender deren Bedeutung für die Aufrechterhaltung der Systemintegrität besser einschätzen.

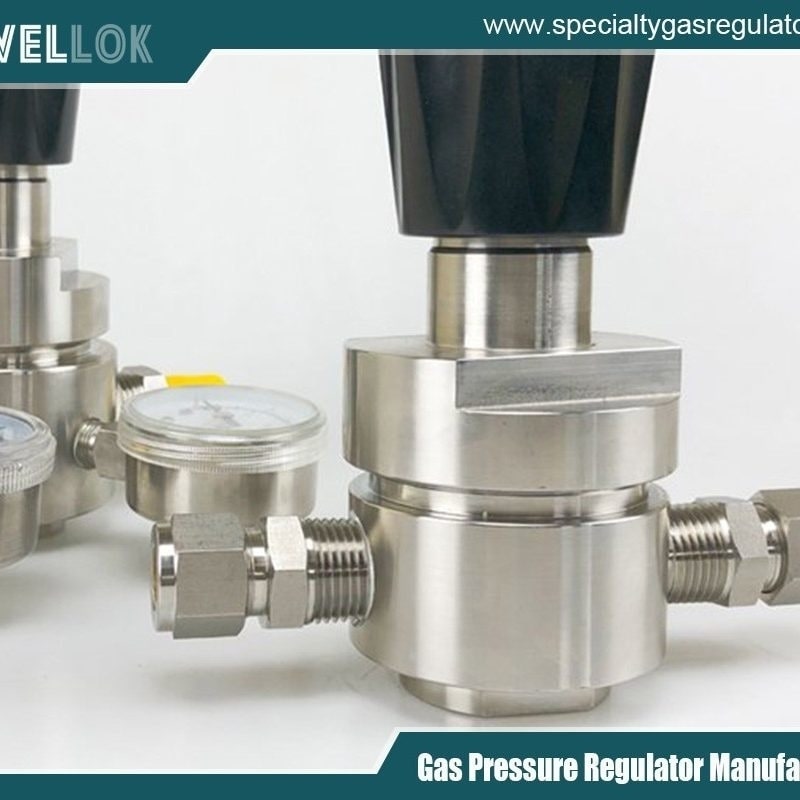

Hersteller von Gasreglern für ultrahohe Reinheit
Grundprinzipien der Druckregelung

Ein Gasdruckregler arbeitet im Prinzip nach dem Prinzip des Kräftegleichgewichts. Gas tritt mit hohem Eingangsdruck in den Regler ein und verlässt ihn mit einem geregelten Ausgangsdruck. Der Regler passt sich automatisch an, um den gewünschten Ausgangsdruck trotz Schwankungen des Eingangsdrucks oder des Gasbedarfs aufrechtzuerhalten.

Das zugrundeliegende physikalische Gesetz ist das Boyle-Mariotte-Gesetz, das besagt, dass der Druck eines Gases bei konstanter Temperatur umgekehrt proportional zu seinem Volumen ist. Regler basieren jedoch primär auf dem mechanischen Gleichgewicht und weniger auf thermodynamischen Änderungen. Im Inneren des Reglers erfasst ein Sensorelement den Ausgangsdruck und steuert ein Ventil, um den Gasdurchfluss zu regeln.

Betrachten wir ein einfaches Szenario: Sinkt der Druck nachgeschaltet aufgrund erhöhter Nachfrage, öffnet sich der Regler weiter, um mehr Gas durchzulassen und den Druck wiederherzustellen. Steigt der Druck hingegen, schließt er sich, um den Durchfluss zu begrenzen. Dieser Rückkopplungsmechanismus gewährleistet Stabilität, oft innerhalb einer Toleranz von wenigen Prozent.



Hauptkomponenten eines Gasdruckreglers

Ein Standard -Gasdruckregler besteht aus mehreren miteinander verbundenen Teilen, von denen jedes eine entscheidende Rolle für seine Funktion spielt. Schauen wir uns die einzelnen Teile genauer an:

1. Einlassanschluss: Hier tritt das Hochdruckgas in den Regler ein. Er verfügt typischerweise über einen Gewinde- oder Flanschanschluss, der mit der Gasquelle kompatibel ist.

2. Ventilbaugruppe: Diese besteht aus einem Ventilsitz und einem Ventilkegel bzw. -stopfen und steuert den Gasdurchfluss. Das Ventil öffnet oder schließt sich je nach den internen Kräften des Reglers.

3. Membran: Eine flexible Membran, die den Auslassdruck misst. Sie besteht aus Materialien wie Gummi, Neopren oder Metall und trennt die Gaskammer vom Federmechanismus, um Verunreinigungen zu verhindern.

4. Feder: Eine verstellbare Schraubenfeder, die der Membran die Gegenkraft verleiht. Durch Zusammendrücken oder Ausdehnen der Feder kann der gewünschte Auslassdruck eingestellt werden.

5. Einstellmechanismus: Häufig eine Schraube oder ein Knopf, der mit der Feder verbunden ist und eine präzise Einstellung des Ausgangsdrucks ermöglicht.

6. Auslassanschluss: Der Austrittspunkt für geregeltes Gas, der mit dem nachgelagerten System verbunden ist.

7. Entlüftungs- oder Druckausgleichsöffnung: Bei einigen Ausführungen ermöglicht diese Öffnung das Entweichen von überschüssigem Druck und erhöht so die Sicherheit.

Zu den weiteren Ausstattungsmerkmalen gehören Filter zur Entfernung von Verunreinigungen, Manometer zur Drucküberwachung und Gehäuse für die Einstellkomponenten. Die Materialauswahl richtet sich nach der Gasart – Messing für nicht korrosive, Edelstahl für aggressive Gase – um Langlebigkeit und Kompatibilität zu gewährleisten.



Arbeitsmechanismus

Die Funktionsweise eines Gasdruckreglers lässt sich anhand eines schrittweisen Prozesses erklären, wobei der Schwerpunkt auf einem direktwirkenden einstufigen Regler liegt, dem gebräuchlichsten Typ.

Wenn Gas mit hohem Druck (z. B. 1000 psi) in den Einlass eintritt, strömt es in Richtung des Ventils. Anfangs ist das Ventil durch die Federkraft geschlossen, die die Membran nach unten drückt und den Ventilkegel gegen die Ventilöffnung presst.

Mit steigendem Bedarf stromabwärts baut sich der Auslassdruck auf. Dieser Druck wirkt auf die Unterseite der Membran und erzeugt eine nach oben gerichtete Kraft. Sobald diese Kraft der nach unten gerichteten Federkraft entspricht, stellt sich ein Gleichgewicht ein, und das Ventil bleibt konstant geöffnet.

Sinkt der Druck stromabwärts (z. B. aufgrund eines höheren Durchflusses), verringert sich die Membrankraft, wodurch die Feder die Membran weiter nach unten drückt. Diese Bewegung öffnet das Ventil weiter und erhöht den Gasdurchfluss, bis der Druck wiederhergestellt ist.

Übersteigt der Ausgangsdruck hingegen den Sollwert, wölbt sich die Membran nach oben, drückt die Feder zusammen und schließt das Ventil, wodurch der Durchfluss reduziert wird.

Dieser dynamische Ausgleichsprozess findet kontinuierlich statt und reagiert auf Änderungen im Millisekundenbereich. Die Regelcharakteristik des Reglers – ein leichter Druckabfall bei steigendem Durchfluss – ist ein wichtiges Leistungsmerkmal, das bei hochwertigen Konstruktionen minimiert wird.

Für eine höhere Präzision verwenden vorgesteuerte Regler ein kleines Pilotventil zur Verstärkung der Steuersignale; ideal für Anwendungen mit hohem Durchfluss.



Arten von Gasdruckreglern

Regler werden nach Design, Phasen und Anwendung klassifiziert:

1. Einstufige Regler : Reduzieren den Druck in einem Schritt. Geeignet für stabile Eingangsdrücke, wie sie beispielsweise in Laboraufbauten vorkommen. Sie weisen einen stärkeren Druckabfall auf, sind aber einfacher und kostengünstiger.

2. Zweistufige Regler: Sie bestehen aus zwei in Reihe geschalteten Reglern. Die erste Stufe reduziert den Druck auf einen Zwischenwert, die zweite auf den endgültigen Ausgangsdruck. Dies minimiert den Druckabfall und gleicht schwankende Eingangsdrücke aus, wie sie beispielsweise beim Schweißen oder bei medizinischen Sauerstoffsystemen auftreten.

3. Direktbetätigt vs. vorgesteuert: Direktbetätigte Ventile nutzen die Membran direkt mit dem Ventil verbunden; vorgesteuerte Ventile verwenden einen sekundären Regelkreis für eine höhere Genauigkeit in großen Systemen.

4. Gegendruckregler: Sie halten den Vordruck aufrecht, indem sie überschüssiges Gas ablassen und werden in Entlastungsanwendungen eingesetzt.

5. Spezialtypen: Vakuumregler für Niederdruckumgebungen oder kuppelbelastete Regler, die anstelle von Federn Gasdruck zur Fernsteuerung nutzen.

Die Auswahl hängt von Faktoren wie Gasart (z. B. Propan, Erdgas oder korrosive Gase wie Chlor), Durchflussrate, Druckbereich und Umgebungsbedingungen ab.



Anwendungen und Branchen

Gasdruckregler finden in verschiedensten Sektoren Anwendung:

– Industrie: In der Fertigungsindustrie steuern sie Brennstoffe für Öfen oder Prozessgase in Chemieanlagen.

– Für Wohn- und Gewerbeimmobilien: Zur Erdgasversorgung von Geräten wie Herden und Heizgeräten, wobei eine sichere Lieferung bei 0.5-2 psi gewährleistet wird.

– Medizin: Regulierung von Sauerstoff oder Narkosegasen in Krankenhäusern, wo Präzision von entscheidender Bedeutung ist.

– Luft- und Raumfahrt sowie Automobilindustrie: Umgang mit Treibstoffen oder Druckluft bei Tests.

– Labor: Bereitstellung von Inertgasen für die Chromatographie oder Spektroskopie.

In jedem Fall verbessern Regler die Effizienz, die Sicherheit und die Lebensdauer der Geräte.



Wartungs- und Sicherheitsüberlegungen

Eine ordnungsgemäße Wartung ist für einen zuverlässigen Betrieb unerlässlich. Zu den regelmäßigen Inspektionen gehören die Überprüfung auf Undichtigkeiten mit Seifenwasser, die Kontrolle der Membranintegrität und die Reinigung der Filter. Federn können mit der Zeit an Kraft verlieren und müssen dann neu kalibriert werden.

Sicherheitsvorrichtungen wie Überdruckabsperrventile verhindern Ausfälle in nachgelagerten Systemen. Anwender müssen die Regler auf die jeweilige Gasart abstimmen, um Korrosion oder Reaktionen zu vermeiden.

Häufige Probleme sind das Einfrieren in feuchten Umgebungen (Joule-Thomson-Effekt), das durch Heizgeräte behoben werden kann, oder Verunreinigungen, die zu festsitzenden Ventilen führen.

Die Einhaltung von Normen wie denen von ASME oder ISO gewährleistet die Konformität.




Hersteller von Gasreglern für ultrahohe Reinheit
Fazit

Gasdruckregler sind ausgeklügelte mechanische Geräte, die beispielhaft für präzise Ingenieurskunst in der Fluidsteuerung stehen. Durch den Ausgleich von Kräften mittels Membranen, Federn und Ventilen gewährleisten sie einen gleichmäßigen Druck und schützen so Systeme und Anwender. Ob in der heimischen Küche oder im Hightech-Labor – sie sind unverzichtbar.

Die Entwicklung schreitet voran: Intelligente Regler verfügen über Sensoren zur Echtzeitüberwachung und IoT-Integration. Das Verständnis ihrer Funktionsweise ermöglicht eine bessere Konstruktion, Auswahl und Wartung und trägt so zu einer sichereren und effizienteren Gashandhabung bei.
