Wie funktioniert Edelstahlrohr 316? Der unsichtbare Motor der modernen Industrie

Wie funktioniert Edelstahlrohr 316? Der unsichtbare Motor der modernen Industrie

Wir leben in einer Welt, die von unsichtbaren Netzwerken geprägt und getragen wird. Unter unseren Städten, in unseren Krankenhäusern, in riesigen Industrieanlagen und in den Tiefen der Ozeane fließen lebenswichtige Flüssigkeiten und Gase lautlos durch ein Labyrinth aus Rohren. Im Zentrum vieler dieser anspruchsvollen Anwendungen steht ein Material von bemerkenswerter Widerstandsfähigkeit: Edelstahlrohre der Güteklasse 316. Doch wie funktioniert es eigentlich ? Es fungiert nicht als Maschine mit beweglichen Teilen, sondern als nahtlose, robuste Leitung, deren Funktion sich in ihrer passiven Existenz unter extremen Bedingungen manifestiert. Um seine Funktionsweise zu verstehen, muss man sich mit Materialwissenschaft, Korrosionsbeständigkeit und Präzisionstechnik auseinandersetzen.



Die Stiftung: Legierungen für einen Zweck

Die Funktionsweise von Edelstahlrohren der Güteklasse 316 beruht im Wesentlichen auf ihrer sorgfältig abgestimmten chemischen Zusammensetzung. Es handelt sich um einen austenitischen Edelstahl mit einer kubisch-flächenzentrierten Kristallstruktur, was ihm inhärente Zähigkeit und Duktilität verleiht. Die Basis bilden Eisen, Chrom (mindestens 16–18 %) und Nickel (10–14 %). Das entscheidende Element, das ihn von der gängigeren Güteklasse 304 abhebt, ist jedoch Molybdän (2–3 %).

Chromium Chromoxid ist die Grundlage für „Edelstahlfreiheit“. Es reagiert spontan mit Sauerstoff und bildet eine ultradünne, unsichtbare und haftende Chromoxidschicht auf der Oberfläche – die Passivschicht. Diese Schicht ist selbstheilend; wird sie zerkratzt, regeneriert sie sich in Gegenwart von Sauerstoff.
Nickel stabilisiert die austenitische Struktur und gewährleistet so eine ausgezeichnete Umformbarkeit, Schweißbarkeit und Zähigkeit, selbst bei kryogenen Temperaturen.
Molybdän ist das Spezialmittel. Es erhöht die Beständigkeit gegen Lochfraß und Spaltkorrosion erheblich, insbesondere in chloridhaltigen Umgebungen. Es stärkt die Passivschicht und macht sie widerstandsfähiger gegen die Zerstörung durch aggressive Ionen wie Chloride, die in Salzwasser, Bleichmitteln und industriellen Prozessen vorkommen.
Diese Legierungsrezeptur liefert die erste Antwort auf die Frage „Wie funktioniert das?“: Sie ist von Natur aus so konzipiert, dass sie einen Schutzschild erzeugt und aufrechterhält.

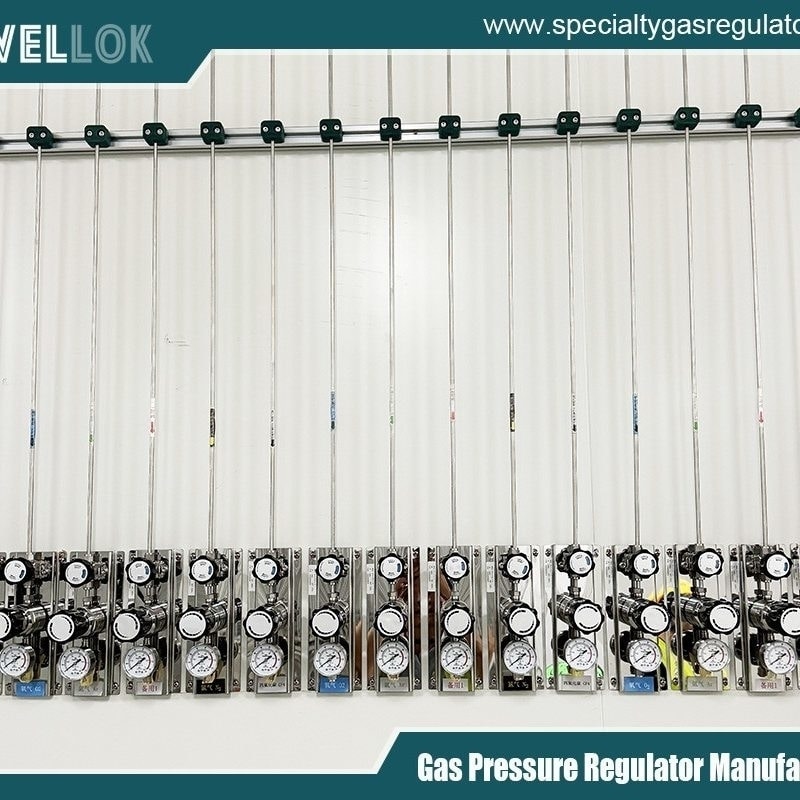

Zweistufiger Spezialregler aus hochreinem Edelstahl


Der Kernmechanismus: Passive Korrosionsbeständigkeit in Aktion

Die Hauptaufgabe von Edelstahlrohren der Ausführung 316 besteht darin, Korrosion zu verhindern. Dies geschieht durch Passivierung.

Stellen Sie sich ein Stück 316er-Rohr vor, das mit warmem, chloriertem Meerwasser gefüllt ist. Dies ist eine extrem aggressive Umgebung, die normalen Stahl schnell korrodieren lassen würde.

Erste Exposition: Bei Kontakt mit der Flüssigkeit und dem gelösten Sauerstoff bildet das Chrom auf der Stahloberfläche sofort eine nur wenige Atomlagen dicke Chromoxidschicht (Cr₂O₃).
Der Molybdän-Boost: Die Molybdänatome integrieren sich in diese Passivschicht und die darunterliegende Metallmatrix. Wenn Chloridionen (Cl⁻) angreifen, um in die Schicht einzudringen und Korrosionslöcher zu bilden, wirkt das Molybdän als Schutzmechanismus, indem es die für diesen Durchbruch benötigte Energie erhöht.
Selbstreparatur (Repassivierung): Verursacht der Materialfluss geringfügigen Abrieb oder führt die lokale Umgebung vorübergehend zu Sauerstoffmangel und beschädigt dadurch die Schicht, beginnt der Prozess von neuem, sobald wieder Sauerstoff verfügbar ist. Das Chrom aus dem Legierungskern diffundiert an die Oberfläche und bildet die Oxidschicht neu.
Dieser dynamische, unsichtbare Prozess ist der kontinuierliche „Betrieb“ des Schlauchsystems. Es verschleißt nicht, sondern regeneriert sein eigenes Schutzsystem fortwährend. Dadurch eignet es sich ideal für:

Chemische Verarbeitung: Umgang mit Säuren, Lösungsmitteln und Laugen.
Meeres- und Küstenanwendungen: Salzwasserleitungen, Bootsbeschläge und Offshore-Bohrinseln.
Pharmazeutische und Lebensmittelproduktion: Wo Reinheit oberste Priorität hat und Reinigungsmittel (wie Desinfektionsmittel auf Chlorbasis) aggressiv sind.




Die physische Form: Wie die Fertigung die Funktion ermöglicht

Die Form des Schlauchs ist kein Zufall; sie ist auf Effizienz ausgelegt. Der Herstellungsprozess des Schlauchs hat direkten Einfluss auf seine Funktionsweise:

Nahtlose Rohre: Hergestellt durch das Durchstechen und Extrudieren eines massiven Blocks aus 316er Stahl. Das Ergebnis ist ein Rohr mit homogener Struktur und hoher Festigkeit ohne Schwachstellen. Es eignet sich für Anwendungen unter hohem Druck (z. B. in Hydrauliksystemen, Öl- und Gasförderanlagen, Hochdruckdampfleitungen), da die gleichmäßige Kornstruktur die Spannungen gleichmäßig verteilt.
Geschweißte Rohre: Gefertigt aus einem gewalzten Blech (Streifen) aus 316er Stahl, das längs verschweißt wird (oft mit modernen Verfahren wie WIG- oder Laserschweißen), zeichnen sich moderne Schweißrohre durch nahezu nahtlose Verarbeitung aus. Sie eignen sich hervorragend für Konstruktionsanwendungen, Niederdruckleitungen und architektonische Zwecke (z. B. Handläufe) und bieten Kosteneffizienz sowie gleichbleibende Durchmesser und Wandstärke.
Zu den wichtigsten physikalischen Eigenschaften, die seine Leistungsfähigkeit bestimmen, gehören:

Wandstärke (Schedule): Ein Rohr der Serie 40 hat eine dickere Wandstärke als ein Rohr der Serie 10, wodurch es einem höheren Innendruck standhält.
Oberflächenfinish: Eine mechanisch polierte oder elektropolierte Innenfläche (z. B. eine Ra < 0.8 µm) verringert die Reibung (und verbessert so den Durchfluss), minimiert die bakterielle Anhaftung (entscheidend für die Biopharmazie) und erhöht die Stabilität der Passivschicht.
Maßtoleranz: Die präzise Kontrolle von Außendurchmesser (OD) und Innendurchmesser (ID) gewährleistet eine perfekte Passform in Instrumenten, Wärmetauschern und mechanischen Systemen.




Die Symphonie der Anwendungen: „Arbeiten“ in verschiedenen Rollen

Die Funktionalität von 316-Rohren passt sich ihrer Umgebung an:

Als Vermittler: Seine einfachste Funktion. In Brauereien transportiert es Würze und Bier, ohne Geschmack oder Korrosion zu verursachen. In Kraftstoffsystemen transportiert es Kohlenwasserstoffe sicher. Werke indem sie inert und auslaufsicher sind.
Als Druckbehälter: In Hydrauliksystemen für Flugzeuge oder Maschinen enthalten nahtlose 316-Rohre Flüssigkeiten mit einem Druck von Tausenden von psi. Werke durch seine hohe Zugfestigkeit und Ermüdungsbeständigkeit.
Als Wärmetauscher: Bündel dünnwandiger 316-Rohre werden in Rohrbündelwärmetauschern für Entsalzungsanlagen oder chemische Reaktoren eingesetzt. Hier, Werke durch effiziente Wärmeübertragung bei gleichzeitiger Beständigkeit gegen Ablagerungen und Korrosion sowohl von der Mantel- als auch von der Rohrseite.
Als Strukturelement: In architektonischen Fassaden, maritimen Bauwerken oder chirurgischen Implantaten. Es Werke durch die Bereitstellung eines ästhetischen Reizes (im polierten Zustand) und die Aufrechterhaltung der strukturellen Integrität in korrosiven Atmosphären ohne die Notwendigkeit von Farbe oder Beschichtungen.
In Systemen mit ultrahoher Reinheit: Für die Halbleiterfertigung oder pharmazeutische Wasseraufbereitungssysteme (WFI). Hierbei handelt es sich um elektropolierte 316L-Rohre (kohlenstoffarme Ausführung). Werke durch die Bereitstellung einer ultra-glatten, leicht zu reinigenden Oberfläche, die die Bildung von Partikeln und die Ansiedlung von Bakterien verhindert.




Die Grenzen der Leistungsfähigkeit: Wo und warum sie versagen kann

Um die Funktionsweise von 316-Rohren zu verstehen, muss man auch ihre Ausfallarten kennen, die auftreten, wenn ihr passiver Mechanismus überlastet wird:

Spaltkorrosion: In stagnierenden Bereichen unter Dichtungen, Unterlegscheiben oder Ablagerungen kann Sauerstoffmangel auftreten. Dieser lokale Sauerstoffmangel kann die Passivschicht beschädigen, wodurch Chloride angreifen können. Lösung: Konstruktion zur Vermeidung von Spalten; Aufrechterhaltung sauberer Oberflächen und eines reibungslosen Flüssigkeitsflusses.
Spannungsrisskorrosion (SCC): Das gleichzeitige Vorhandensein von Zugspannungen (durch Druck oder Einbau), Chloriden und erhöhter Temperatur kann zu versteckten, spröden Rissen führen. Lösung: Verwenden Sie 316 bei Anwendungen mit geringerer Belastung in chloridhaltigen Umgebungen oder wechseln Sie für besonders anspruchsvolle Fälle zu noch widerstandsfähigeren Legierungen wie 316L (mit niedrigerem Kohlenstoffgehalt) oder Duplexstählen.
Galvanische Korrosion: Wenn 316-Rohre direkt mit einem unedleren Metall (wie Kohlenstoffstahl oder Aluminium) in einem Elektrolyten verbunden werden, kann dies die Korrosion des anderen Metalls beschleunigen oder in bestimmten Konfigurationen selbst Schaden nehmen. Lösung: Verwenden Sie isolierende Armaturen oder wählen Sie kompatible Materialien.

Zweistufiger Spezialregler aus hochreinem Edelstahl


Fazit

Wie funktioniert also Edelstahlrohr 316 ? Nicht durch Verbrennung oder Berechnung, sondern durch intelligentes Materialdesign, einen sich selbst erneuernden Schutzmechanismus und präzise Fertigung. Es fungiert als stiller, statischer Wächter und nutzt seine molybdänverstärkte Passivschicht zum Schutz vor Korrosion, seine austenitische Struktur für Festigkeit und Formbarkeit und seine Rohrgeometrie für einen effizienten, sicheren und reinen Transport.



Seine Funktionsweise zeugt von menschlichem Erfindungsreichtum in der Materialwissenschaft – eine sorgfältig abgestimmte Legierung, die die natürliche Oxidationsneigung von Metallen in ihre größte Stärke verwandelt. Von den Tiefen eines chemischen Reaktors bis zu den sterilen Hallen eines Krankenhauses verrichtet das Edelstahlrohr 316 seine unverzichtbare, unsichtbare Arbeit und ermöglicht so die Technologien und Systeme, die das moderne Leben prägen. Es ist ein grundlegender Bestandteil des verborgenen Kreislaufsystems unserer industrialisierten Welt.
