Unterschied zwischen Druckregler und Druckminderungsventil

In Fluidsteuerungssystemen ist die Druckregelung entscheidend für die Sicherheit, Effizienz und Lebensdauer der Anlagen. Zwei häufig verwendete Geräte in diesem Bereich sind der Druckregler und das Druckminderungsventil. Auf den ersten Blick scheinen sie austauschbar, da beide der Druckregelung oder -reduzierung in Rohrleitungen oder Systemen dienen. Sie erfüllen jedoch je nach Art des Fluids und dem jeweiligen Anwendungsbereich unterschiedliche Funktionen.

Ein Druckregler wird typischerweise in pneumatischen Systemen eingesetzt, um einen stabilen Ausgangsdruck aufrechtzuerhalten, indem er den Eingangsdruck eines Kompressors oder einer anderen Druckquelle reduziert. Er gewährleistet eine gleichbleibende Leistung von Werkzeugen und Maschinen, die mit Druckluft oder Gasen betrieben werden. Ein Druckminderungsventil hingegen findet häufiger Verwendung in hydraulischen Systemen, wo es den Druck von Flüssigkeiten wie Öl oder Wasser senkt, um nachgeschaltete Komponenten vor zu hohem Druck zu schützen.

Für Ingenieure, Techniker und Systementwickler ist es unerlässlich, die Unterschiede zwischen diesen Geräten zu verstehen. Falsche Anwendung kann zu Ineffizienzen, Geräteschäden oder Sicherheitsrisiken führen. Dieser Artikel erläutert Definitionen, Funktionsprinzipien, Anwendungsbereiche und wichtigsten Unterschiede und zeigt auf, wie die Geräte für gasförmige bzw. flüssige Medien ausgelegt sind. Am Ende werden die Leser wissen, wann welches Gerät für eine optimale Systemleistung eingesetzt werden sollte.

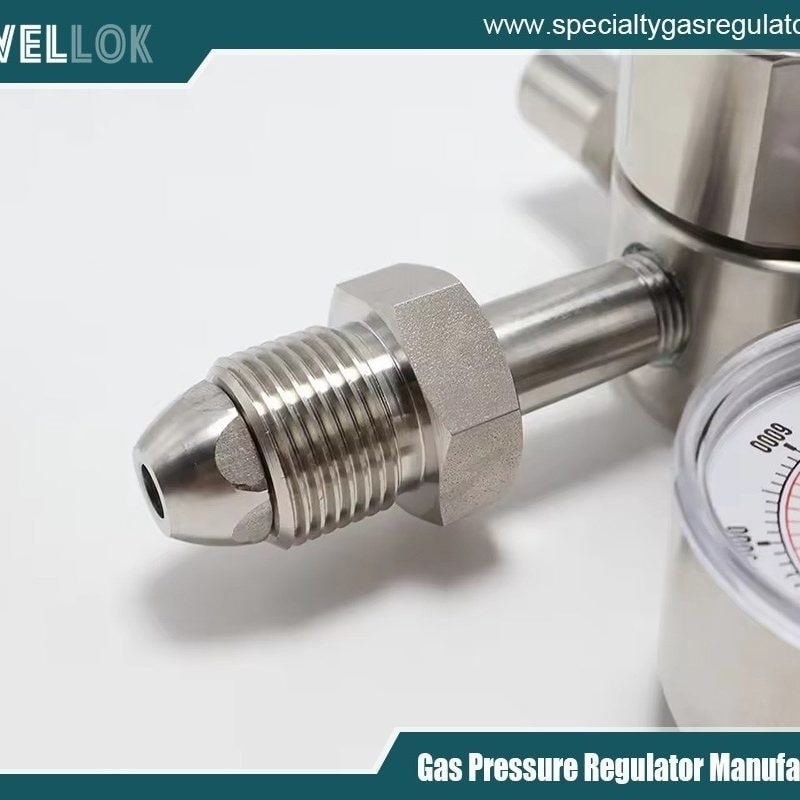

Druckregler und Druckreduzierventil
Was ist ein Druckregler?

Ein Druckregler ist ein Regelventil, das primär für gasförmige Fluide in pneumatischen Systemen entwickelt wurde. Seine Hauptfunktion besteht darin, einen hohen Eingangsdruck unabhängig von Schwankungen in Angebot oder Nachfrage auf einen niedrigeren, stabilen Ausgangsdruck zu reduzieren. Diese Stabilität wird durch einen mechanischen Rückkopplungsmechanismus erreicht, der die Ventilöffnung automatisch anpasst.

Die grundlegenden Komponenten eines Druckreglers umfassen ein Belastungselement (z. B. eine Feder), ein Messelement (z. B. eine Membran oder einen Kolben) und ein Drosselelement (Ventilkegel oder Ventilsitz). Beim Eintritt des Drucks wirkt dieser auf die Membran, deren Druck durch die Federkraft ausgeglichen wird. Sinkt der Ausgangsdruck – beispielsweise aufgrund eines erhöhten Bedarfs im nachgelagerten System – unter den Sollwert, bewegt sich die Membran, um das Ventil weiter zu öffnen. Dadurch kann mehr Gas strömen und der Druck wird wiederhergestellt. Steigt hingegen der Ausgangsdruck, komprimiert die Membran die Feder und schließt das Ventil, um den Durchfluss zu reduzieren.

Druckregler gibt es in verschiedenen Ausführungen. Einstufige Regler bieten eine grundlegende Druckreduzierung für Anwendungen mit stabilen Eingangsdrücken, während zweistufige Regler durch die zweistufige Reduzierung eine höhere Präzision ermöglichen und so den Druckabfall bei hohem Durchfluss minimieren. Überdruckregler verfügen über ein Ventil, das überschüssigen Druck in die Atmosphäre ablässt, wenn der Ausgangsdruck den Sollwert überschreitet. Dadurch wird ein Druckaufbau bei fehlendem Durchfluss verhindert.

Druckregler finden in Branchen wie der Fertigungsindustrie breite Anwendung. Dort versorgen sie pneumatische Werkzeuge mit Energie, steuern Aktuatoren in der Automatisierung und regulieren die Gaszufuhr in Laboren. In HLK-Anlagen sorgen sie für einen konstanten Luftdruck in der Belüftung. Ihre Konstruktion ist auf Präzision bei Gasen ausgelegt, da deren Kompressibilität eine einfachere Steuerung im Vergleich zu inkompressiblen Flüssigkeiten ermöglicht. Insgesamt erhöhen Druckregler die Systemzuverlässigkeit, indem sie einen konstanten Druck gewährleisten, Energieverluste durch Überdruck reduzieren und empfindliche Bauteile vor Druckstößen schützen.

Was ist ein Druckminderventil?

Ein Druckminderungsventil (auch Druckreduzierventil genannt) ist ein Bauteil, das vorwiegend in Hydrauliksystemen eingesetzt wird, um den Eingangsdruck von Flüssigkeiten auf einen vordefinierten Ausgangsdruck zu senken. Im Gegensatz zu Reglern, die für Gase ausgelegt sind, verarbeiten Druckminderungsventile inkompressible Flüssigkeiten wie Wasser, Öl oder Chemikalien, bei denen die Druckregelung potenzielle Volumenänderungen und höhere Kräfte berücksichtigen muss.

Das Funktionsprinzip eines Druckregelventils (PRV) basiert auf einem direkt oder vorgesteuert betätigten Mechanismus. Bei einem direktwirkenden PRV wirkt der Eingangsdruck auf eine Membran oder einen Kolben, dem eine Feder entgegenwirkt. Sobald der nachgelagerte Druck den eingestellten Wert erreicht, drosselt das Ventil den Durchfluss, um diesen konstant zu halten und so einen Überdruck in den Sekundärkreisläufen zu verhindern. Vorgesteuerte PRVs verwenden ein kleineres Vorsteuerventil zur Ansteuerung eines größeren Hauptventils und bieten dadurch eine höhere Genauigkeit bei Anwendungen mit hohem Durchfluss oder hohem Druck. Viele PRVs verfügen über eine Entlastungsfunktion, die überschüssiges Fluid zurück in einen Vorratsbehälter leitet, wenn sich nachgelagerter Druck, beispielsweise durch thermische Ausdehnung, aufbaut.

Druckregelventile unterscheiden sich in ihrer Bauart: Proportional-Druckregelventile regeln den Druck stufenlos für eine sanfte Steuerung, während nicht-entlastende Ventile Flüssigkeiten zurückhalten und nicht ablassen. Sie eignen sich für gefährliche Flüssigkeiten. Hydraulische Druckregelventile benötigen oft eine externe Ablassleitung, um überschüssige Flüssigkeit abzuleiten und ein Blockieren des Ventils zu verhindern.

Druckregelventile (PRVs) sind in Wasserverteilungsnetzen unerlässlich, um den Wasserdruck für den Hausgebrauch zu reduzieren und so Rohrbrüche zu verhindern. In der Industriehydraulik schützen sie Zylinder und Motoren in Maschinen wie Pressen oder Spritzgießanlagen. Auch in Bewässerungssystemen kommen sie zum Einsatz, um einen gleichmäßigen Wasserdruck auf den Feldern zu gewährleisten. Die wichtigsten Eigenschaften von Druckregelventilen sind ihre Beständigkeit gegenüber Flüssigkeitskräften, die Energieeinsparung durch Begrenzung des Drucks auf das notwendige Niveau und die Sicherheit durch Überdruckentlastung.

Hauptunterschiede:

Während beide Geräte den Druck reduzieren, liegen ihre Unterschiede in der Fluidkompatibilität, den Funktionsweisen und der symbolischen Darstellung in technischen Diagrammen.

Der Hauptunterschied liegt zunächst im Medium: Druckregler sind für kompressible Gase in pneumatischen Systemen optimiert und ermöglichen die Entlüftung in die Atmosphäre ohne nennenswerten Verlust. Druckminderungsventile hingegen sind für inkompressible Flüssigkeiten in Hydrauliksystemen vorgesehen und benötigen häufig eine Rücklaufleitung zu einem Behälter, um die abgelassene Flüssigkeit aufzufangen.

Symbolisch werden Regler in R&I-Fließbildern (Pipe and Instrumentation Diagrams) durch einen umrandeten Pfeil im Ventilsymbol dargestellt, der den Gasfluss anzeigt. Druckregelventile (PRVs) weisen einen ausgefüllten Pfeil auf, der die Flüssigkeitsförderung kennzeichnet. Dieses visuelle Merkmal hilft Ingenieuren, den Systemtyp schnell zu identifizieren.

Funktionell verfügen Regler standardmäßig über einen eingebauten Überdruckmechanismus, der überschüssiges Gas sicher ableitet. Druckregelventile (PRVs) können über einen Überdruckmechanismus verfügen, müssen dies aber nicht. Wenn sie über einen solchen Mechanismus verfügen, leiten sie die Flüssigkeit in einen Vorratsbehälter, anstatt sie abzulassen, um ein Auslaufen zu verhindern. Regler neigen bei hohen Durchflussmengen zu einem Druckabfall („Droop“), bei dem der Ausgangsdruck sinkt. Druckregelventile hingegen sind so konstruiert, dass dieser Druckabfall in Flüssigkeitskreisläufen minimiert wird, oft durch einen Pilotbetrieb zur Stabilisierung.

Druckregler sind für die niedrigeren, in der Pneumatik typischen Drücke (bis zu 250 psi) ausgelegt, während Druckregelventile höhere Hydraulikdrücke (bis zu 10,000 psi) bewältigen. Druckregler bestehen aus leichteren Materialien wie Aluminium, was die Tragbarkeit verbessert, während Druckregelventile robusten Stahl oder Messing verwenden, um Flüssigkeitsabrieb und Korrosion zu widerstehen.

Anwendungsbeispiele verdeutlichen die Unterschiede: Regler in Druckluftwerkzeugen und Gasleitungen im Vergleich zu Druckregelventilen in Ölkreisläufen und Wasserleitungen. Kostentechnisch sind einfache Regler für unkomplizierte pneumatische Anwendungen günstiger, während hochwertige Druckregelventile aufgrund der Präzisionsanforderungen in der Hydraulik teurer sein können.

Ähnlichkeiten zwischen Druckregler und Druckminderungsventil

Trotz ihrer Unterschiede basieren beide Geräte auf ähnlichen Grundprinzipien. Sie nutzen federbelastete Mechanismen, um Kräfte auszugleichen und den eingestellten Druck aufrechtzuerhalten. Beide lassen sich mittels Schrauben oder Knöpfen feinjustieren. Sie verhindern Überdruck im nachgeschalteten Bereich und erhöhen so die Sicherheit und Effizienz des Systems. In vielen Kontexten werden die Begriffe synonym verwendet, insbesondere in der allgemeinen Fluidsteuerung, wo ein Druckregelventil im allgemeinen Sprachgebrauch auch als Regler bezeichnet wird.

Vorteile und Nachteile

Druckregler bieten Vorteile wie einfache Installation in pneumatischen Leitungen und geringen Wartungsaufwand aufgrund der unempfindlichen Eigenschaften von Gasen. Allerdings können sie bei geringen Durchflussmengen klappern und sind bei Flüssigkeiten weniger effektiv. Druckregelventile (PRVs) eignen sich hervorragend für Hochdruckanwendungen in Hydrauliksystemen und bieten robusten Schutz, benötigen jedoch Ablassleitungen und sind anfällig für Verstopfungen durch Verunreinigungen.

Zu den Nachteilen zählen die Empfindlichkeit der Regler gegenüber Einlassschwankungen und die höhere Komplexität der Druckregelventile, wodurch sich die Anzahl potenzieller Fehlerquellen erhöhen kann.

Druckregler und Druckreduzierventil
Fazit

Zusammenfassend lässt sich sagen, dass Druckregler und Druckminderungsventile zwar beide der Druckreduzierung dienen, ihre Spezialisierung auf Gase bzw. Flüssigkeiten jedoch ihren Einsatzbereich bestimmt. Die Auswahl des richtigen Ventils hängt vom Medium, den Druckanforderungen und der Anwendung des Systems ab. Ein fundiertes Verständnis gewährleistet einen zuverlässigen Betrieb in allen Branchen.
