Wie funktioniert ein Gasdruckregler aus Edelstahl?

Gasdruckregler sind unverzichtbare Komponenten in Fluidsteuerungssystemen und gewährleisten die sichere, stabile und präzise Gaszufuhr von Hochdruckquellen zu den Anwendungspunkten. Unter den verschiedenen Werkstoffen, die für ihre Konstruktion verwendet werden, zeichnet sich Edelstahl durch seine außergewöhnliche Langlebigkeit, Korrosionsbeständigkeit und Zuverlässigkeit in anspruchsvollen Umgebungen aus. Dieser 1800 Wörter umfassende Fachartikel erläutert die Funktionsprinzipien, die interne Mechanik und die Materialvorteile von Gasdruckreglern aus Edelstahl . Er geht auf deren Funktionskomponenten, den Kraftausgleichsmechanismus zur Druckreduzierung und die spezifischen Anwendungen ein, in denen ihre robuste Bauweise unerlässlich ist. Der Artikel bietet zudem Hinweise zu Auswahlkriterien und bewährten Wartungspraktiken.

Die entscheidende Rolle der Druckregulierung

In Industrie, Labor und Haushalten werden Gase üblicherweise in Zylindern, Rohrleitungen oder Tanks unter deutlich höheren Drücken gelagert und transportiert, als die meisten Endgeräte sicher vertragen. Beispielsweise speichert eine Standard-Argonflasche für industrielle Zwecke Gas mit einem Druck von 2000–3000 psi (138–207 bar), während ein Schweißbrenner nur einen Betriebsdruck von 5–50 psi (0.3–3.4 bar) benötigt. Eine direkte Verbindung wäre katastrophal und würde zu Geräteausfällen, unkontrolliertem Gasaustritt oder Bränden führen.

Der Gasdruckregler dient als entscheidende Schnittstelle zwischen der Hochdruckquelle und der Niederdruckanwendung. Seine Hauptfunktionen sind:

Druckreduzierung: Um den Eingangsdruck (von der Quelle) auf einen sicheren, nutzbaren und konstanten niedrigeren Ausgangsdruck zu senken.
Druckhaltung: Um diesen Auslassdruck konstant zu halten, trotz Schwankungen im Einlassdruck oder Variationen im nachgelagerten Durchflussbedarf.
Regler können zwar aus Messing, Aluminium oder Kunststoff gefertigt sein, doch Edelstahlregler kommen dort zum Einsatz, wo höchste Leistung unerlässlich ist – in korrosiven Umgebungen, bei ultrareinen oder aggressiven Gasen, in Anwendungen mit hohen Reinheitsanforderungen oder unter extremen Druck- und Temperaturbedingungen.

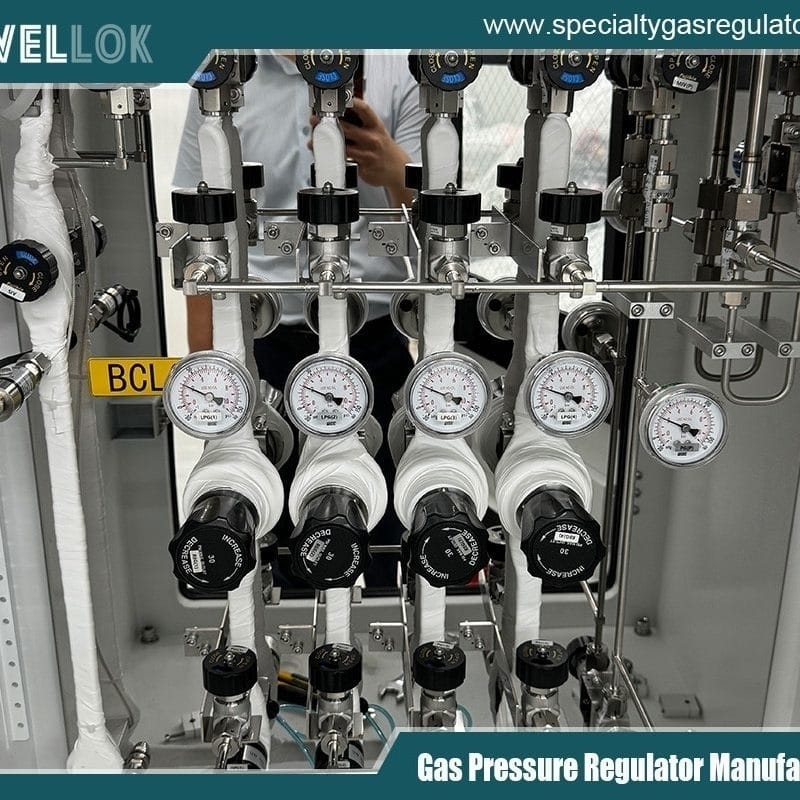

Hersteller von Spezial-Gasschränken

Grundlegendes Funktionsprinzip: Das Kräftegleichgewichtssystem

Ein Gasdruckregler aus Edelstahl ist im Kern ein automatisches Regelventil, das nach dem Prinzip des Kräftegleichgewichts arbeitet. Er nutzt den nachgelagerten (Ausgangs-)Druck als Rückkopplungssignal, um den Gasfluss zu modulieren und so einen selbstkorrigierenden, stationären Zustand zu erreichen.

Die grundlegenden Komponenten dieses Prozesses sind (siehe Abb. 1):

Sensorelement: Typischerweise eine flexible Membran (in den meisten gängigen Reglern) oder ein Kolben.
Ladeelement: Eine Kraft, die den gewünschten Ausgangsdruck einstellt. Dies kann eine Feder (federbelasteter Regler) oder ein Gasdruck sein, der einem Pilotbrenner zugeführt wird (pilotgesteuerter Regler).
Restriktives Element: Der Ventilsitz und die Drosselöffnung steuern den Durchflussquerschnitt vom Hochdruckeinlass zum Niederdruckauslass.
Steuergestänge: Die Spindel, die die Membran mit dem Ventil verbindet.

Der Betriebszyklus:

Im Ruhezustand (kein Durchfluss): Die Vorspannfeder drückt die Membran nach unten, welche über die Spindel den Ventilkegel gegen die Ventilsitzfeder öffnet. Gas strömt nun vom Hochdruckeinlass in die Niederdruckkammer.
Druckanstieg & Gleichgewicht: Während sich die Niederdruckkammer (Ausgangsseite und Raum unter der Membran) mit Gas füllt, steigt der Druck. Dieser Ausgangsdruck wirkt auf die Unterseite der Membran und erzeugt eine nach oben gerichtete Kraft. Sobald diese Kraft der nach unten gerichteten Kraft der Vorspannfeder entspricht, stabilisiert sich die Membran, und der Ventilkegel nimmt eine Position ein, die gerade noch genügend Durchfluss ermöglicht, um den Gleichgewichtsdruck aufrechtzuerhalten.
Reaktion auf die Nachfrage (Durchflusssteigerung): Wird ein nachgeschaltetes Ventil geöffnet, erhöht sich der Durchfluss, was zu einem kurzzeitigen Abfall des Ausgangsdrucks führt. Die Federkraft übersteigt nun die reduzierte Membrankraft und drückt Membran und Ventilkegel weiter auf. Dadurch kann mehr Gas strömen und der Ausgangsdruck erreicht wieder seinen Sollwert.
Reaktion auf Nachfragerückgang (Durchflussabschaltung): Wird das nachgeschaltete Ventil geschlossen, stoppt der Durchfluss, wodurch der Ausgangsdruck kurzzeitig ansteigt. Dieser erhöhte Druck drückt die Membran nach oben, komprimiert die Feder und bewirkt, dass die Ventilsitzfeder den Ventilkegel fester verschließt und den Zufluss unterbricht. Anschließend stellt sich bei dem eingestellten Druck und ohne Durchfluss wieder ein Gleichgewicht ein.

Detaillierte Komponentenaufschlüsselung & Materialbedeutung

Die Wahl von Edelstahl (gängige Sorten: 316L für überlegene Korrosionsbeständigkeit, 304 für allgemeine Zwecke) für jedes Bauteil bringt deutliche Vorteile mit sich.

Karosserie & Motorhaube:
Funktion: Das Gehäuse beherbergt alle internen Komponenten und hält den Gasdruck aufrecht. Es verfügt über Anschlüsse für Einlass, Auslass und gegebenenfalls Manometer. Die Haube umschließt die Feder- und Membranbaugruppe.
Vorteile von Edelstahl: Bietet außergewöhnliche Festigkeit für Hochdruckanwendungen (z. B. Zylinderregler). Es ist äußerst beständig gegen Korrosion durch Luftfeuchtigkeit, Chemikalien und aggressive Prozessgase (wie Chlor, Ammoniak oder Offshore-Umgebungen). Es verhindert die Verunreinigung von hochreinen Gasen und lässt sich leicht für Anwendungen in der Lebensmittel-, Getränke- und Pharmaindustrie sterilisieren.
Membran:
Funktion: Das entscheidende Sensorelement, das sich bei Druckänderungen verformt. Bei Edelstahlreglern besteht die Membran häufig aus einem Elastomer (wie PTFE, FKM), für extreme Anwendungen jedoch mitunter aus einer dünnen, gewellten Edelstahlmembran.
Vorteil der Edelstahlmembran: Sie werden in Spezialreglern für ultrareine oder hochaggressive Medien eingesetzt, bei denen Elastomere sich zersetzen, durchdringen oder Verunreinigungen freisetzen könnten. Sie bieten eine lange Lebensdauer, sind aber weniger empfindlich als elastische Membranen.
Ventilsitz und Ventilkegel:
Funktion: Dies ist der primäre Abdichtungs- und Kontrollpunkt. Der Ventilkegel (bzw. die Ventilschaftspitze) öffnet und schließt sich gegen die Ventilsitzöffnung, um den Durchfluss zu regulieren.
Vorteile von Edelstahl: Der Ventilsitz besteht häufig aus einem Elastomer (Viton, EPDM) für eine dichte Abdichtung, während Ventilkegel und Ventilsitzhalter aus Edelstahl gefertigt sind. Bei Hochdruck- oder Hochtemperaturanwendungen kann die Dichtfläche selbst aus gehärtetem Edelstahl oder einer Kombination, beispielsweise einem Edelstahl-Ventilkegel auf einem PTFE-Ventilsitz, bestehen. Dies gewährleistet minimalen Verschleiß, verhindert Fressen und ist beständig gegen Erosion durch hochenergetische Gaspartikel.
Frühling:
Funktion: Das Belastungselement. Seine mittels einer Schraube einstellbare Kompressionskraft bestimmt den eingestellten Auslassdruck.
Vorteile von Edelstahl: Zur Vermeidung von Korrosion, die die Federkonstante im Laufe der Zeit verändern könnte, werden Federn aus Edelstahl (z. B. 302/316) verwendet, um eine langfristige Kalibrierstabilität zu gewährleisten.
Filter & Bildschirme:
Funktion: Häufig sind sie vor dem Ventilsitz integriert, um diesen vor partikelförmiger Verunreinigung im Gasstrom zu schützen.
Vorteile von Edelstahl: Sintered Edelstahlfilter bieten eine ausgezeichnete mechanische Filtration, sind reinigbar und korrodieren nicht oder geben keine Partikel in den Gasstrom ab.

Reglerleistungsmerkmale und die Auswirkungen von Edelstahl

Abfall (oder Versorgungsdruckeffekt): Bei einem einfachen einstufigen Regler sinkt der Ausgangsdruck leicht, wenn der Eingangsdruck abnimmt (z. B. wenn sich eine Flasche leert). Dies liegt daran, dass der reduzierte Eingangsdruck weniger Kraft auf das geschlossene Ventil ausübt und somit das Kräftegleichgewicht verändert. Präzisionsregler aus Edelstahl, insbesondere zweistufige Ausführungen, minimieren diesen Effekt.
Schleichgang (oder Einsperren): Der geringfügige Überschwingen des Auslassdrucks, der bei nahezu null Durchflussbedarf auftreten kann, wird durch die präzise Bearbeitung von Edelstahl ermöglicht. Dies gewährleistet eine optimierte Ventilsitzkonstruktion, minimiert das Kriechen und sorgt für einen dichten Verschluss.
Hysterese: Der Unterschied im Ausgangsdruck beim Annähern an den Sollwert von einem höheren bzw. niedrigeren Druck wird häufig durch Reibung in den beweglichen Teilen verursacht. Die glatten Oberflächen und die robuste Konstruktion der Edelstahlkomponenten reduzieren die innere Reibung.
Durchflusskapazität: Die Durchflussrate wird durch die Düsengröße (Cv- oder Kv-Wert) bestimmt. Edelstahlregler sind in einer Vielzahl von Düsengrößen erhältlich und decken damit ein breites Spektrum ab – von geringen analytischen Durchflussmengen bis hin zu hohen industriellen Volumina.

Arten von Edelstahlreglern

Einstufige Regler: Die Reduzierung erfolgt in einem Schritt. Einfacher, wirtschaftlicher, jedoch mit stärkerem Druckabfall. Geeignet für Anwendungen mit stabilem Eingangsdruck oder weniger strengen Anforderungen an die Ausgangskonsistenz.
Zweistufige Regler: Zwei Regelmechanismen sind in Reihe geschaltet. Die erste Stufe reduziert den Druck auf einen stabilen Zwischenwert, die zweite Stufe sorgt für die präzise Endregelung. Dadurch werden Druckabfälle nahezu vollständig eliminiert und ein extrem stabiler Ausgangsdruck gewährleistet – ideal für kritische Prozesse wie analytische Instrumente oder Präzisionsschweißen.
Pilotgesteuerte Regler: Sie werden für sehr hohe Durchflussmengen (z. B. Rohrleitungs- oder Kraftwerksregelung) eingesetzt. Dabei wird der Ausgangsgasdruck, verstärkt durch einen Pilotregler, zur Belastung der Hauptmembran genutzt. Die Konstruktion aus Edelstahl ist für die rauen Umgebungsbedingungen mit hohen Durchflussmengen unerlässlich.
Dome-Loaded Regulators: Zur Einstellung des Ausgangsdrucks wird ein geregelter Gasdruck (anstelle einer Feder) auf die Oberseite der Membran angelegt. Dies ermöglicht eine Fern- oder elektronische Steuerung. Für den Domhohlraum wird Edelstahl bevorzugt, um Sauberkeit und Korrosionsbeständigkeit zu gewährleisten.

Hauptanwendungsbereiche

Regler aus Edelstahl sind keine Universalartikel; sie sind für anspruchsvolle Bedingungen spezifiziert:

Korrosive und reaktive Gase: HCl, Cl₂, H₂S, NH₃, SO₂ in der chemischen Verarbeitung.
Anwendungen mit hohen Reinheitsgraden: Halbleiterfertigung (mit elektropolierten 316L-Körpern), pharmazeutische Herstellung und analytische Laborgeräte (GC, MS), bei denen selbst Spurenverunreinigungen durch Regulierungsmaterialien inakzeptabel sind.
Schifffahrt und Offshore: Luftfeuchtigkeit und salzhaltige Atmosphären führen zu schneller Korrosion von Messing oder Kohlenstoffstahl.
Hochdruckdienstleistungen: Wasserstofftankstellen (H₂ bei 700 bar), Gasflaschenanalyse und hydraulische Gassysteme.
Essen & Getränke: Wenn Reinigungsfähigkeit und Beständigkeit gegenüber Reinigungsmitteln (CIP/SIP-Verfahren) für Gase wie CO₂, N₂ oder O₂ erforderlich sind.
Umgebungen mit hohen Temperaturen: In der Nähe von Motoren, Öfen oder bei Prozessen, bei denen die Umgebungswärme eine wichtige Rolle spielt.

Auswahl- und Wartungsrichtlinien

Auswahl:

Materialverträglichkeit: Stellen Sie sicher, dass die medienberührten Teile (Gehäuse, Sitz, Membran) mit dem jeweiligen Gas kompatibel sind. Standardmäßig wird 316L für eine breite Kompatibilität verwendet.
Druckstufen: Der maximale Eingangsdruck (P1 max) und der maximale Ausgangsdruck (P2 max) müssen die Systemanforderungen übertreffen.
Durchflusskapazität (Cv): Wählen Sie einen Regler, der für den maximal erforderlichen Durchfluss ohne übermäßiges Absacken ausgelegt ist.
Genauigkeit und Stabilität: Ermitteln Sie, ob eine einstufige Einheit ausreicht oder ob ein zweistufiger oder vorgesteuerter Regler benötigt wird.
Verbindungen beenden: Wählen Sie den richtigen Gewindetyp (NPT, BSP) und die richtige Größe oder verwenden Sie Dichtflächenverschraubungen wie VCJ® für höchste Reinheit.
Wartung:

Inspektion: Regelmäßig auf äußere Korrosion, Leckagen (mithilfe einer Lecksuchlösung) und die Genauigkeit der Messgeräte prüfen.
Reinigung: Bei Systemen mit hohen Reinheitsgraden müssen strikte Reinigungs- und Passivierungsverfahren eingehalten werden.
Überholung: Der Regler sollte regelmäßig von Fachpersonal zerlegt, die internen Filter gereinigt, Membranen und Dichtungen geprüft bzw. ausgetauscht und die Ventilsitze nachgeschliffen oder bei Verschleiß ersetzt werden. Die Verwendung von Original-Reparatursätzen wird dringend empfohlen.
Sichere Praxis: Vor jeder Demontage oder Justierung muss der Regler vollständig drucklos gemacht werden.

Hochleistungs-Gasdruckregler mit ultrahoher Reinheit

Fazit

Der Gasdruckregler aus Edelstahl ist ein Meisterwerk der Präzisionsmechanik. Er nutzt das einfache, aber elegante Prinzip des Kräftegleichgewichts, um die wichtige Aufgabe der sicheren und stabilen Druckregelung zu erfüllen. Seine Funktionsweise – ein kontinuierliches, automatisches Zusammenspiel von Federkraft, Membranrückkopplung und Ventilpositionierung – wird durch die Verwendung von Edelstahl deutlich zuverlässiger und langlebiger. Diese Materialwahl macht ihn von einem einfachen Gebrauchsgegenstand zu einer kritischen Komponente, die selbst in anspruchsvollsten und sensibelsten Umgebungen zuverlässig funktioniert. Von der Sicherstellung der Reinheit der Atmosphäre in Mikrochips bis zur sicheren Regulierung korrosiver Gase in Chemieanlagen – der Edelstahlregler ist ein Beweis für die Synergie zwischen robuster Materialwissenschaft und fundamentalen physikalischen Prinzipien. Das Verständnis seiner Funktionsweise ist entscheidend für die richtige Auswahl, Anwendung und Wartung und gewährleistet so Sicherheit, Effizienz und Prozessintegrität.
