Hochdruck-Gasdruckregler: Fortschritte und Anwendungen

Hochdruck-Gasdruckregler: Fortschritte und Anwendungen

In der industriellen Gashandhabung sind Präzision und Reinheit von höchster Bedeutung, insbesondere in Branchen wie der Halbleiterfertigung, der Pharmaindustrie und analytischen Laboren. Hochdruck -Hochleistungs-Gasdruckregler für Reinstgase (UHP) sind eine Schlüsselkomponente dieser Systeme. Sie gewährleisten die sichere und effiziente Gaszufuhr bei kontrolliertem Druck und gleichzeitig höchster Reinheit. Diese Regler sind für hohe Durchflussraten ausgelegt, ohne die Integrität des Gasstroms zu beeinträchtigen. Dadurch sind sie unverzichtbar für Prozesse, die sowohl hohe Durchflussmengen als auch Reinheit erfordern.

UHP-Regler sind darauf ausgelegt, Verunreinigungen zu minimieren und erreichen oft Reinheitsgrade, bei denen Verunreinigungen im Bereich von Teilen pro Milliarde (ppb) oder sogar Teilen pro Billion (ppt) gemessen werden. Die Bezeichnung „High Flow“ (hoher Durchfluss) bezieht sich auf ihre Fähigkeit, einen erhöhten Gasdurchsatz zu ermöglichen. Sie übertreffen Standardregler typischerweise durch Durchflussraten von mehreren hundert Standardlitern pro Minute (SLPM) oder mehr, je nach Modell. Dieser Artikel befasst sich eingehend mit den technischen Aspekten von UHP-Gasdruckreglern mit hohem Durchfluss und untersucht deren Konstruktion, Funktionsweise, Anwendungsbereiche und bewährte Implementierungsmethoden.

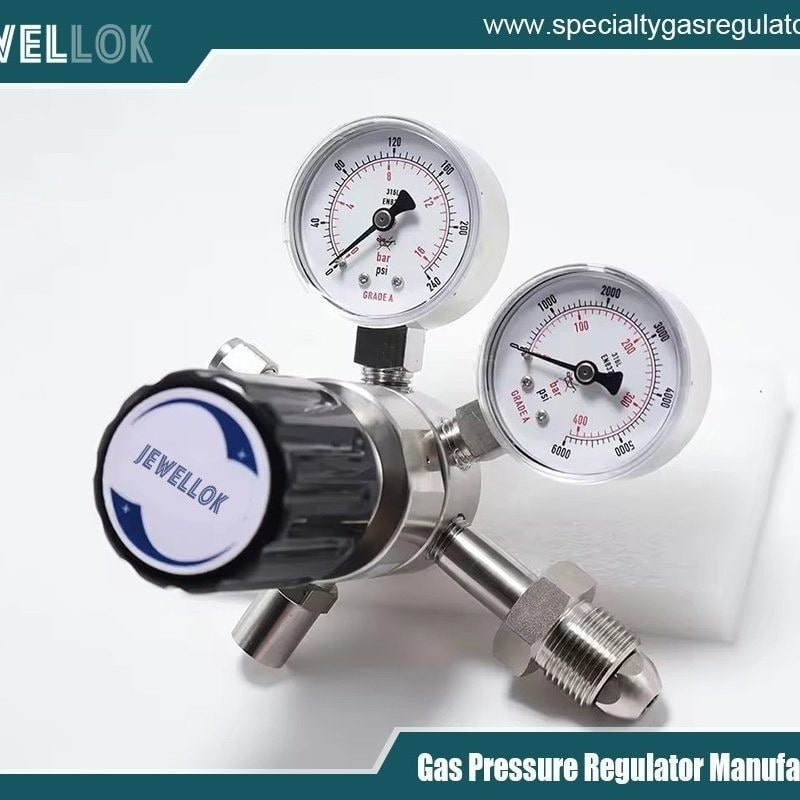

Hochleistungs-UHP-Gasdruckregler
UHP-Gasdruckregler verstehen

Gasdruckregler funktionieren im Wesentlichen dadurch, dass sie den hohen Eingangsdruck einer Gasquelle, wie beispielsweise einer Gasflasche oder eines Gastanks, auf einen niedrigeren, stabilen Ausgangsdruck reduzieren, der für nachgeschaltete Geräte geeignet ist. Bei Anwendungen mit extrem hohem Druck (UHP) muss dieser Prozess ohne das Eindringen von Verunreinigungen wie Partikeln, Feuchtigkeit oder Ausgasungen aus dem Regler selbst erfolgen.

Hochleistungs-UHP-Regler unterscheiden sich von herkömmlichen Reglern durch ihre Fähigkeit, größere Gasmengen zu steuern. Traditionelle Regler mögen für Anwendungen mit geringem Durchfluss ausreichend sein, doch in Umgebungen mit hohem Gasbedarf können sie erhebliche Druckabfälle oder -schwankungen aufweisen, was zu inkonsistenter Leistung führt. Hochleistungsregler begegnen diesem Problem durch größere interne Durchflusswege, optimierte Ventilkonstruktionen und fortschrittliche Druckregelungsmechanismen.

Es gibt zwei Haupttypen: einstufige und zweistufige Regler. Einstufige Regler reduzieren den Druck in einem Schritt, wodurch sie einfacher und kompakter sind und sich ideal für Anwendungen mit geringen Eingangsdruckschwankungen eignen. Zweistufige Regler hingegen bieten eine höhere Stabilität durch die zweistufige Druckreduzierung, was bei schwankenden Versorgungsdrücken von Vorteil ist. Für Anwendungen mit hohem Durchfluss und hohem Hochdruck werden aufgrund ihrer Effizienz oft einstufige Regler bevorzugt, obwohl fortschrittliche Modelle Funktionen integrieren, die die Stabilität zweistufiger Regler nachahmen.



Hohe Durchflusskapazität

Das charakteristische Merkmal von UHP-Reglern mit hohem Durchfluss ist ihre Fähigkeit, Gas in Mengen zu liefern, die für großtechnische Anlagen geeignet sind. So können die Durchflusskapazitäten je nach Gasart und Druckeinstellungen zwischen 100 und über 1000 SLPM liegen. Dies wird durch verschiedene technische Innovationen erreicht.

Ein wesentliches Merkmal ist die Verwendung größerer Anschlussgrößen und optimierter Strömungswege zur Reduzierung von Widerstand und Turbulenzen. Bei Standardreglern können enge Öffnungen Engpässe verursachen, während Hochleistungsregler übergroße Membranen oder Kolben verwenden, die einen höheren Gasdurchfluss ermöglichen. Einige Modelle verfügen zudem über kuppelbelastete oder gasbetätigte Mechanismen, bei denen der Ausgangsdruck durch eine sekundäre Gasquelle anstatt durch eine Feder geregelt wird. Dies ermöglicht präzise Einstellungen und minimiert den Druckabfall – ein Phänomen, bei dem der Ausgangsdruck mit zunehmendem Durchfluss sinkt.

Patentierte Konstruktionen moderner Regler verbessern die Leistung zusätzlich, indem sie Druckschwankungen am Ausgang aufgrund von Druckänderungen am Eingang oder Durchflussvariationen minimieren. Beispielsweise tragen ausbalancierte Tellerventile dazu bei, einen konstanten Druck auch bei hohen Durchflussmengen aufrechtzuerhalten. Diese Weiterentwicklungen gewährleisten, dass der Regler dynamische Belastungen, wie sie beispielsweise in Gaschromatographen oder Laserschneidanlagen auftreten, ohne Reinheitseinbußen bewältigen kann.



Design und Funktionen

Bei der Konstruktion von Hochdruck-Gasdruckreglern (UHP) mit hohem Durchfluss liegt der Fokus auf Materialien und Konstruktionsmethoden, die Verunreinigungen verhindern. Edelstahl, insbesondere die Güteklasse 316L, ist aufgrund seiner Korrosionsbeständigkeit und geringen Ausgasungseigenschaften das bevorzugte Material für medienberührende Teile. Um ultra-glatte Oberflächen zu erzielen und das Risiko von Partikelablagerungen zu minimieren, werden häufig Elektropolier- oder Vakuumglühverfahren angewendet.

Die Membrantechnologie ist zentral für UHP-Regler. Membranen mit Verbindungsmembranen dichten das Sensorelement vom Prozessgas ab, verhindern Leckagen und gewährleisten so die Gasreinheit. Bei Modellen mit hohem Durchfluss sind diese Membranen verstärkt, um höheren Drücken standzuhalten, typischerweise bis zu 3000 psig am Eingang und 500 psig am Ausgang. Einige Modelle sind für spezielle Anwendungen sogar für Drücke bis zu 7500 psig geeignet.

Zu den weiteren Merkmalen gehören selbstentlastende Mechanismen, die Überdruck sicher ableiten, und integrierte Filter zur Partikelabscheidung. Federlose Konstruktionen eliminieren potenzielle Kontaminationsquellen durch Materialermüdung oder Korrosion. Für höchste Reinheit können die Regler Helium-Dichtheitsprüfungen bis zu Durchflussraten von 10⁻⁹ atm·cm³/s unterzogen werden, um hermetische Dichtheit zu gewährleisten.

Die Steuerungsmöglichkeiten sind vielfältig: Manuelle Regler werden über Drehknöpfe eingestellt, während kuppelbelastete Ausführungen eine Fern- oder automatische Steuerung über den Pilotdruck ermöglichen. Diese Flexibilität ist in integrierten Systemen, in denen der Durchfluss in Echtzeit geregelt werden muss, von entscheidender Bedeutung.



Materialien und Konstruktion

Die Wahl der richtigen Werkstoffe ist entscheidend für die Aufrechterhaltung der Gasreinheit. Messing wird aufgrund seiner Kosteneffizienz mitunter in weniger kritischen Anwendungen eingesetzt, für Hochdruckgase (UHP) dominiert jedoch Edelstahl. Für korrosive Gase wie Chlor oder Chlorwasserstoff können spezielle Legierungen wie Hastelloy verwendet werden.

Die Fertigung erfolgt im Reinraum, um Verunreinigungen aus der Luft zu vermeiden. Die Bauteile werden häufig passiviert, um eine schützende Oxidschicht zu bilden und so die Beständigkeit gegen chemische Angriffe zu erhöhen. Dichtungen und O-Ringe bestehen aus hochreinen Elastomeren wie PTFE oder Kalrez, die eine geringe Permeabilität und minimale Extraktion aufweisen.

Bei Konstruktionen mit hohem Durchfluss wird das Wärmemanagement berücksichtigt, um Joule-Thomson-Kühleffekte zu vermeiden, die zu Kondensation und Verunreinigungen führen könnten. Isolierte Gehäuse oder beheizte Ausführungen mindern dieses Problem bei kryogenen oder Hochgeschwindigkeitsströmungen.



Anwendungen

Hochdruck-Gasdruckregler (UHP) finden in zahlreichen Branchen Anwendung, in denen Reinheit und Durchflussmenge von höchster Bedeutung sind. In der Halbleiterfertigung regulieren sie Gase wie Stickstoff, Argon und Silan für die Waferbearbeitung, wo selbst geringste Verunreinigungen die Ausbeute beeinträchtigen können. In der pharmazeutischen Industrie werden sie zur Schutzgasatmosphäre in Reaktoren eingesetzt, um die Sterilität der Produkte zu gewährleisten.

Analytische Instrumente wie die Massenspektrometrie profitieren von ihrer stabilen Durchflussrate. Im Energiesektor unterstützen sie die Prüfung von Wasserstoff-Brennstoffzellen und die Erdgasaufbereitung. Gasverteilungssysteme in Krankenhäusern sind auf diese Regler für medizinische Gase wie Sauerstoff angewiesen, wo ein hoher Durchfluss die unterbrechungsfreie Versorgung mehrerer Zapfstellen gewährleistet.

Auch aufstrebende Bereiche wie die additive Fertigung und die Biotechnologie nutzen diese Geräte zur präzisen Gasmischung und -zufuhr.



Auswahl und Dimensionierung

Die Auswahl des geeigneten Reglers erfordert die Berücksichtigung von Faktoren wie Gasart, Ein- und Auslassdruck, Durchflussrate und Reinheitsanforderungen. Die Kompatibilität mit dem Gas – ob inert, korrosiv oder toxisch – bestimmt die Materialauswahl. Die von den Herstellern bereitgestellten Durchflusskurven helfen, die Leistung unter spezifischen Bedingungen vorherzusagen.

Die Dimensionierung ist entscheidend: Zu kleine Regler führen zu Druckinstabilität, während zu große Regler Toträume verursachen können, die anfällig für Verunreinigungen sind. Berechnungen verwenden häufig den Cv-Wert (Durchflusskoeffizient), wobei ein höherer Cv-Wert eine bessere Durchflussfähigkeit anzeigt. Umgebungsfaktoren wie Temperatur und Vibrationen müssen ebenfalls berücksichtigt werden.



Wartung und Sicherheit

Regelmäßige Wartung gewährleistet Langlebigkeit und Sicherheit. Sichtprüfungen auf Leckagen, Druckprüfungen und Reinigungen in zertifizierten Anlagen gehören zum Standard. Sicherheitsmerkmale wie Druckbegrenzungsventile und Berstscheiben schützen vor Überdruck.

Die Bediener sollten die Installationsrichtlinien beachten und Gewindeverbindungen durch Dichtflächenverschraubungen für UHP-Integrität ersetzen. Schulungen zu Handhabungs- und Spülverfahren minimieren die Risiken.




Hochleistungs-UHP-Gasdruckregler
Fazit

Hochleistungs-UHP-Gasdruckregler vereinen präzise Ingenieurskunst mit Materialwissenschaft und ermöglichen es der Industrie, die Grenzen von Leistung und Reinheit neu zu definieren. Angesichts steigender Anforderungen an höheren Durchsatz und sauberere Prozesse werden sich diese Geräte kontinuierlich weiterentwickeln und intelligente Sensoren für die Echtzeitüberwachung sowie IoT-Integration für die vorausschauende Wartung integrieren. Durch das Verständnis ihrer technischen Feinheiten können Ingenieure Systeme hinsichtlich Effizienz, Zuverlässigkeit und Sicherheit optimieren und so Innovationen in gasabhängigen Technologien vorantreiben.
