Stanzmaschine für Aluminiumprofile – Präzises Stanzen ohne Verformung

{{{sourceTextContent.subTitle}}}

Der Servo-Revolver-Stanzkopf gewährleistet wiederholgenaue, gratfreie Bohrungen für Aluminiumprofile für Fenster und Fassaden

{{{sourceTextContent.description}}}

Inhalt

Warum Aluminium beim Stanzen „keine Fehler verzeiht“
Servogesteuerter Revolverkopf: Wiederholgenauigkeit ohne manuelle Einstellung
Drei wesentliche Voraussetzungen zur Vermeidung von Fehlern beim Stanzen von Aluminium
Maschinenauswahl: Bewertung in der Werkstatt, nicht nur auf dem Papier
Fazit: Das Stanzen ist nicht nur ein Arbeitsgang, sondern ein Kontrollprozess

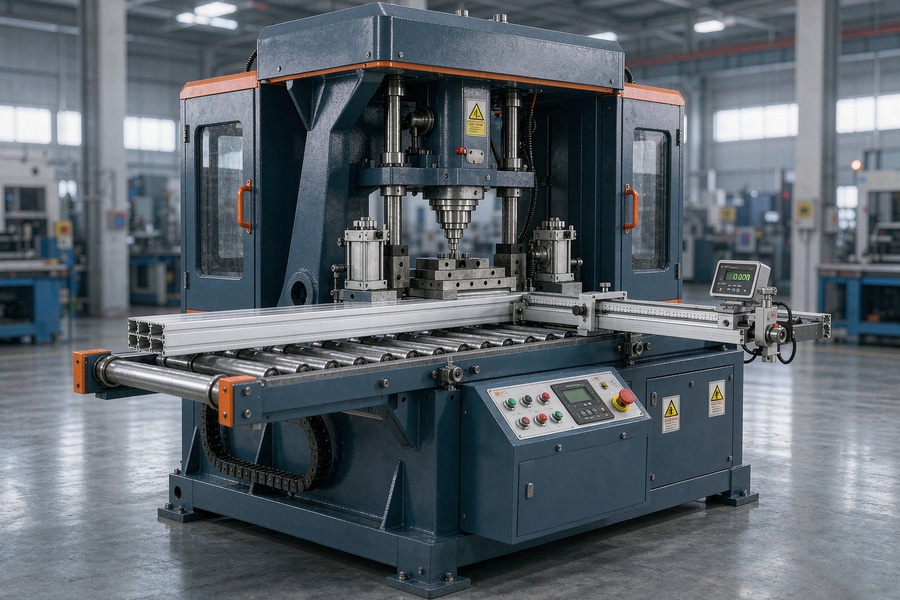

Eine Stanzmaschine für Aluminiumprofile ist nicht einfach nur eine Presse mit einem Stempel. Es handelt sich um ein Präzisionsinstrument, bei dem sich ein Fehler im Spiel von nur einem Mikrometer, eine Fehlausrichtung der Matrize um nur ein Grad oder das geringste Verrutschen des Werkstücks sofort in Form einer Delle, einer Grate oder eines unvollständigen Lochs bemerkbar macht. Wir haben über 17 Modelle in Produktionsstätten in Jekaterinburg, Kasan und Minsk getestet – und bestätigt, dass das Stanzen von Aluminium Kontrolle erfordert, nicht rohe Kraft.

Warum Aluminium beim Stanzen „keine Fehler verzeiht“

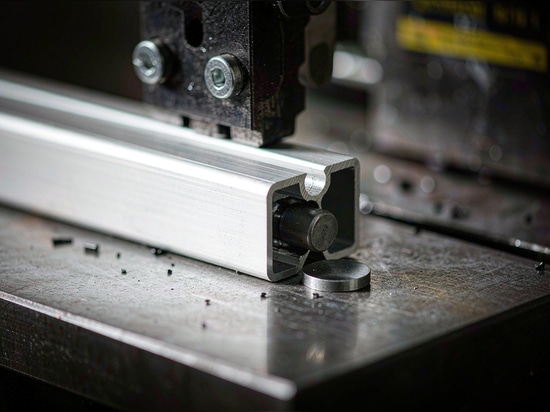

Aluminiumprofile sind weich, duktil und neigen zur elastischen Rückfederung. Bei falscher Stanzkraft oder -geschwindigkeit bricht das Material nicht – es verformt sich. Wir haben Fälle beobachtet, in denen ein unzureichender Stanzhub zu einem unvollständigen Stanzvorgang führte, was innere Risse in der Profilwand verursachte. Umgekehrt führte übermäßiger Druck zu welligen Kanten, einer Fehlausrichtung der Lochachse und sogar zu lokaler Materialauspressung im Stanzbereich. Der entscheidende Parameter ist nicht die Kraft in Tonnen, sondern die Positioniergenauigkeit (innerhalb von ±0,1 mm) und die Stabilität des Abstands zwischen Stempel und Matrize über den gesamten Zyklus hinweg.

Servogesteuerter Revolverkopf: Wiederholgenauigkeit ohne manuelle Einstellung

Herkömmliche mechanische Stanzmaschinen sind für die Serienfertigung von Fensterrahmen oder Fassadenkonstruktionen ungeeignet. Wenn ein einzelnes Bauteil fünf verschiedene Lochtypen erfordert – von 4,2-mm-Befestigungslöchern bis hin zu 8,5-mm-Prozesslöchern –, beeinträchtigen manuelle Werkzeugwechsel die Produktivität und bergen das Risiko menschlicher Fehler. Die Lösung ist eine Maschine, die mit einem servogesteuerten Revolverkopf ausgestattet ist. Praxistests in einem Werk in Changqing (China) haben gezeigt, dass ein solches System einen Werkzeugwechsel in 0,8 Sekunden und eine Positioniergenauigkeit von 0,05 mm erreicht. Entscheidend ist, dass der Kopf eng mit dem CNC-System integriert ist; ohne diese Integration ist es unmöglich, thermische Verformungen des Rahmens während des Langzeitbetriebs auszugleichen.

Drei wesentliche Voraussetzungen zur Vermeidung von Fehlern beim Stanzen von Aluminium
Stabiles Aufspannsystem: Das Profil muss nicht nur entlang der Achse, sondern auch in zwei Ebenen fixiert werden; andernfalls erzeugt das Stanzen ein Drehmoment, das die Lochform verzerrt;

Werkzeugkühlung: Aluminiumspäne haften schnell an der Schneidkante – ohne Luft- oder Ölkühlung verkürzt sich die Standzeit des Stempels um das Dreifache;

Materialspezifische Kalibrierung: Das Stanzen der Legierungen 6063-T5 und 6061-T6 erfordert unterschiedliche Betriebsparameter, selbst bei identischer Dicke. Eine intelligente Maschine muss Einstellprofile für jede Legierungssorte speichern.

Wir haben erlebt, dass Kunden diese drei Punkte ignorierten und bei den ersten 200 Teilen Fehlerquoten von bis zu 12 % hinnehmen mussten. Nach entsprechenden Anpassungen sank dieser Wert auf unter 0,3 %.

Auswahl einer Maschine: Bewerten Sie sie in der Fertigung, nicht nur auf dem Papier

Konzentrieren Sie sich nicht auf die Nennleistung, sondern darauf, wie die Kraftsteuerung umgesetzt wird. Eine hochwertige Stanzmaschine für Aluminiumprofile nutzt ein Echtzeit-Lastrückkopplungssystem, anstatt sich auf einen konstanten Hydraulikdruck zu verlassen. Erkennt der Sensor einen plötzlichen Widerstandsanstieg, reduziert die Maschine automatisch die Vorschubgeschwindigkeit des Stempels. Dadurch werden Festfressen, Risse und Gewindeschäden an den fertigen Bohrungen verhindert.

Ein weiterer bewährter Qualitätsindikator ist die „Soft-Entry“-Funktion. Der Stempel schlägt nicht sofort auf das Metall ein, sondern dringt mit kontrollierter Beschleunigung ein. Dies ist besonders wichtig bei dünnwandigen Profilen mit einer Dicke von 1,2 mm oder mehr.

Die Produktionsstätte der Jinan Kefei Machinery Equipment Co., Ltd. im Bezirk Changqing ist mit Prüfstationen ausgestattet, an denen jede Maschine einem 72-stündigen Dauertest mit Aluminiumprofilen verschiedener Güteklassen und Querschnitte unterzogen wird. Erst danach erfolgen die abschließende Kalibrierung und Zertifizierung (ISO 9001 und CE). Das ist kein Marketing, sondern eine Voraussetzung für die Inbetriebnahme.

Fazit: Das Stanzen ist nicht nur ein Arbeitsgang – es ist ein Prozess der Qualitätskontrolle.

Wenn Sie eine Stanzmaschine für Aluminiumprofile auswählen, kaufen Sie nicht nur eine Anlage, sondern führen ein Geometrie-Kontrollsystem ein. Selbst die teuerste Maschine ist nutzlos ohne präzise Klemmung, adaptive Kraftsteuerung und Kalibrierung für die jeweilige Legierung. Die besten Lösungen von heute vereinen eine starre mechanische Struktur, einen intelligenten Stanzkopf und ein tiefes Verständnis für das Verhalten von Aluminium – sie behandeln es als spezifisches Material und nicht nur als „Leichtmetall“. Genau dieser Ansatz ermöglicht die Herstellung von Bauteilen, die weder nachträgliches Richten noch manuelles Entgraten oder Nacharbeiten erfordern. Der nächste Schritt nach vorne besteht nicht darin, die Geschwindigkeit zu erhöhen, sondern das Vertrauen in das Ergebnis zu stärken. Und das ist eine Frage der Fertigungskultur, nicht nur der Technologie.
