Was ist Dickschichttechnologie?

{{{sourceTextContent.subTitle}}}

Eine leistungsstarke technische Lösung erklärt.

{{{sourceTextContent.description}}}

Micro-Hybrid entwickelt und fertigt kundenspezifische Hybridschaltungen unter Verwendung fortschrittlicher Dickschichttechnologie. Dies ermöglicht die Herstellung von hochzuverlässigen, miniaturisierten elektronischen Modulen auf Keramik-, Aluminium- oder Glassubstraten. Durch die Kombination von firmeneigenem Design-Know-how mit modernsten Produktionsverfahren liefert Micro-Hybrid langlebige, präzise und anwendungsspezifische Lösungen für anspruchsvolle Branchen wie die Medizintechnik und die Luft- und Raumfahrt. Unser Fachwissen deckt die gesamte Wertschöpfungskette ab - vom Konzept und Layout bis hin zur Substratproduktion, Schaltungsfertigung und Modulverpackung.

Was ist mit keramischer Hybridelektronik möglich?

Die Dickschicht-Hybridtechnologie ermöglicht kompakte, leistungsstarke Elektronikdesigns. Komplexe Mehrschichtschaltungen können auf Keramik-, Aluminiumoxid-, Aluminiumnitrid- oder Glassubstraten realisiert werden. Leiterbahnen, Widerstände und Kontaktsysteme werden im Siebdruckverfahren direkt aufgedruckt, wodurch dichte elektronische Architekturen auf begrenztem Raum entstehen. LTCC-Substrate ermöglichen eine noch tiefere Integration, indem passive Komponenten wie Widerstände, Kondensatoren und Spulen direkt in das Substrat eingebettet werden. Dadurch wird die Systemgröße verringert und gleichzeitig die Stabilität und Zuverlässigkeit verbessert.

Präzision durch Lasertrimmen zur Anpassung von Widerständen

Beim Lasertrimmen wird der Widerstand von Schaltungen oder integrierten Schaltkreisen präzise eingestellt - entweder auf einen bestimmten Widerstandswert (passiver Abgleich) oder auf die funktionalen Anforderungen der Schaltung (aktiver Abgleich). Dieses Verfahren gleicht technologische Toleranzen aus und stellt sicher, dass die Widerstände ideale Widerstandswerte mit hervorragender Leistung und Durchschlagsfestigkeit erreichen. Während des Trimmens wird das Ausgangssignal kontinuierlich gemessen und mit dem Sollwert verglichen. Der Laserschnitt stoppt automatisch, sobald der Zielwert erreicht ist. Zusätzliche Schutzschichten, Glasuren und Passivierungsschichten erhöhen die Haltbarkeit, so dass diese Schaltungen auch in rauen Umgebungen zuverlässig funktionieren.

Wo wird keramische Hybridelektronik eingesetzt?

Die Technologie der Hybridschaltungen wird dann notwendig, wenn herkömmliche Leiterplatten an ihre Grenzen stoßen - zum Beispiel in hochzuverlässigen Systemen, die extremen Temperaturen, mechanischen Belastungen oder hohen Spannungen ausgesetzt sind. Typische Anwendungen sind:

- Luft- und Raumfahrt - Keramische Hybridelektronik ist eine Kerntechnologie in Luft- und Raumfahrtsystemen, die Avionik, RF-Module und fortschrittliche Sensornetzwerke versorgen. Diese Komponenten müssen trotz extremer Temperaturschwankungen und starker Vibrationen zuverlässig funktionieren. Die einzigartigen Eigenschaften von Keramik - wie thermische Stabilität, Strahlungstoleranz, geringes Gewicht und mechanische Festigkeit - machen sie perfekt für kritische Anwendungen wie Satellitenelektronik und Raumfahrtinstrumente der nächsten Generation.

- Automobilindustrie - In der Automobilindustrie wird keramische Hybridelektronik in großem Umfang in Systemen wie Leistungsumrichtern, Motorsteuerungen und verschiedenen Sensoren (Druck, Temperatur und Verbrennung) eingesetzt. Ihre mechanische Robustheit, ihre hohe Wärmeleitfähigkeit und ihre Widerstandsfähigkeit gegen raue Umgebungsbedingungen sorgen für eine zuverlässige, langlebige Leistung in Motor und Fahrwerk. Diese Eigenschaften ermöglichen die Entwicklung kleinerer, leistungsfähiger Module, die für moderne Fahrzeugsicherheits- und Antriebssysteme unerlässlich sind.

- Medizintechnik und Biotechnologie - Keramische Hybridschaltungen sind von grundlegender Bedeutung für die moderne Medizintechnik, die in Geräten wie implantierbaren und externen Sensoren, Bildgebungshardware und Stromversorgungssubsystemen zum Einsatz kommt. Keramik ist das Material der Wahl aufgrund seiner Biokompatibilität, chemischen Inertheit und hohen Durchschlagsfestigkeit. Diese Eigenschaften gewährleisten langfristige Stabilität und Patientensicherheit und erfüllen die strengen behördlichen Normen für miniaturisierte Implantate und hochzuverlässige Diagnoseinstrumente.
Wann immer maximale Haltbarkeit, Präzision und Stabilität gefordert sind, sind Hybridschaltungen die bevorzugte Lösung.

Technologische Kompetenz der Micro-Hybrid

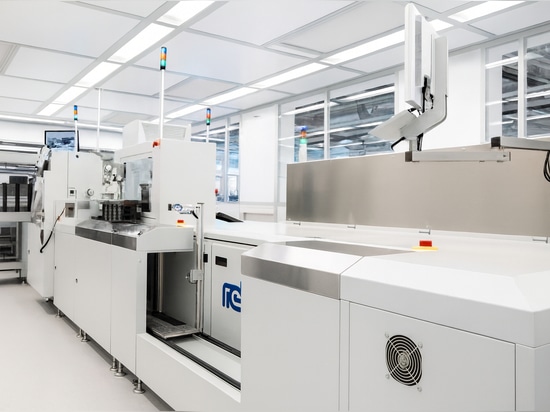

Unsere Produktionskapazitäten beruhen auf jahrzehntelanger Erfahrung und kontinuierlichen Investitionen in fortschrittliche Fertigungstechnologien. Zu unseren Kernkompetenzen gehören:

- Substrattechnologie - Auswahl und Verarbeitung von maßgeschneiderten Substratmaterialien

- Schaltungsherstellung - Siebdruck von leitenden, resistiven und dielektrischen Pasten in mehreren Schichten, gefolgt von Trocknung und Sinterung

- Dickschichtdruck - Sukzessives Aufbringen und Einbrennen von Leiterbahnen, Widerständen und dielektrischen Schichten für komplexe Schaltungsstrukturen

- Automatisierte optische Inspektion (AOI) - Hochpräzise Qualitätskontrolle der gedruckten Strukturen

- Trennen - Mechanische oder Laser-Trennung von Substraten in einzelne Module mit höchster Präzision

- Lasertrimmen - Aktives und passives Trimmen für präzise Widerstandswerte und Funktionsparameter

- Endbearbeitung von Modulen - Montageverfahren wie SMD-Bestückung, Chip-on-Board (COB) und Hybrid-Packaging für komplette, gebrauchsfertige Elektronikmodule

Durch die Kombination dieser Technologien liefert Micro-Hybrid Hybridschaltungen und -module, die die Erwartungen der Kunden stets erfüllen oder übertreffen. Unser flexibler 360°-Service unterstützt kleine, mittlere und große Produktionsmengen und stellt sicher, dass jeder Schritt, vom Konzept bis zum fertigen Modul, hinsichtlich Leistung und Zuverlässigkeit optimiert ist. Micro-Hybrid ist kein herkömmlicher Lieferant, sondern ein langfristiger Technologiepartner. Nehmen Sie noch heute Kontakt mit uns auf und lassen Sie uns Ihnen helfen, neue Bereiche zu erschließen.
