Eine praktische Checkliste für die Emitter-Detektor-Anpassung bei der NDIR-Gassensorik

{{{sourceTextContent.subTitle}}}

Bei der Abstimmung eines IR-Senders und eines pyroelektrischen Detektors für die NDIR-Messung geht es nicht nur darum, zwei kompatible Teile auszuwählen.

{{{sourceTextContent.description}}}

Die kritischen Prüfungen betreffen die spektrale Überlappung, die Filterausrichtung, das Modulationsverhalten und die Verwendung von Abtast-/Referenzkanälen, sofern erforderlich.

Eine einfache Regel: zuerst das Gas definieren, dann den Emitterausgang und den Detektorfilter auf dieses Absorptionsband abstimmen und schließlich das zeitkonstante Verhalten und die realen Betriebsbedingungen überprüfen.

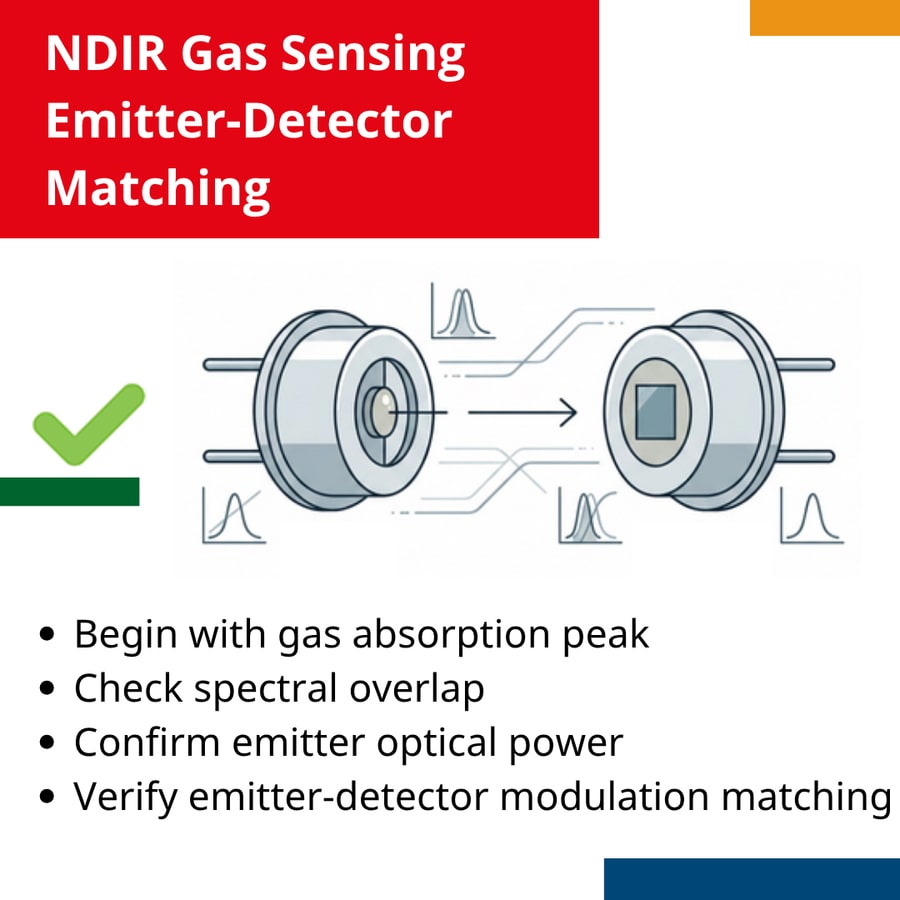

Checkliste: Abstimmung von IR-Strahlern und pyroelektrischen Detektoren für die NDIR-Gassensorik

Beginnen Sie mit dem Zielgas und bestimmen Sie dessen Haupt-IR-Absorptionswellenlänge, bevor Sie die Komponenten auswählen.

Prüfen Sie auf spektrale Überschneidungen zwischen der Gasabsorptionsbande, dem Ausgangsspektrum des Strahlers und dem Empfindlichkeitsbereich des Detektors.

Vergewissern Sie sich, dass der Strahler genügend Strahlung in dem Wellenlängenbereich liefert, in dem das Zielgas absorbiert.

Vergewissern Sie sich, dass die mittlere Wellenlänge (CWL) des Detektorfilters auf den Gasabsorptionspeak ausgerichtet ist.

Wählen Sie eine halbe Bandbreite (HBW), die ein Gleichgewicht zwischen Selektivität und Signalstärke herstellt, da schmalere Banden die Spezifität verbessern, während breitere Banden mehr IR-Energie durchlassen.

Überprüfen Sie auch die Filtertoleranzen, da sich Abweichungen von CWL und HBW auf die Anpassung in der Praxis auswirken.

Verwenden Sie für CO₂ die Absorptionsbande von ~4,26 µm als Bezugspunkt für die Auswahl von Sendern und Detektoren.

Überlegen Sie, ob Sie zusätzlich zum Messkanal einen Referenzkanal benötigen, um Drift, Temperatureffekte und Emitteralterung zu kompensieren.

Wenn Sie einen Mehrkanal-Detektor verwenden, stellen Sie sicher, dass der Emitter alle gefilterten Kanäle mit ausreichender optischer Leistung unterstützen kann.

Passen Sie das Modulationsverhalten des Senders an die thermische Reaktion des Detektors an, da pyroelektrische Detektoren nur bei Temperaturänderungen ein Signal erzeugen.

Achten Sie darauf, dass der Emitter etwas schneller ist als der Detektor, da dies ein saubereres moduliertes Signal und eine stärkere Reaktion ergibt.

Prüfen Sie die Umgebungsbedingungen und mögliche Kreuzgas-Interferenzen, bevor Sie die Kopplung abschließen.

Betrachten Sie die Abstimmung zwischen Emitter und Detektor als eine Systementscheidung und nicht als eine Einzelteilentscheidung, da Genauigkeit und Zuverlässigkeit davon abhängen, wie der gesamte optische Pfad zusammenarbeitet.

Die richtige NDIR-Gassensorik beginnt lange vor der Kalibrierung. In unserem White Paper wird erläutert, wie IR-Strahler und pyroelektrische Detektoren aufeinander abgestimmt werden können, um eine bessere Signalqualität, eine höhere Selektivität und eine zuverlässigere Erfassungsleistung zu erzielen. Es befasst sich mit den Grundlagen der spektralen Überlappung, der Auswahl von Detektorfiltern und den Zeitkonstanten zwischen Emitter und Detektor und erklärt, warum diese Details bei der Entwicklung von Sensoren so wichtig sind, wobei die CO₂-Erkennung als praktisches Beispiel dient.
