Benötigen Sie eine fünf Punkte umfassende Checkliste für die Abstimmung von IR-Sendern und -Empfängern?

{{{sourceTextContent.subTitle}}}

Wir haben die ersten fünf Punkte unserer Checkliste zur Abstimmung von IR-Strahlern und Detektoren in eine kurze Präsentation umgewandelt, um die Grundlagen einer effektiven Abstimmung von Strahlern und Detektoren bei der NDIR-Gassensorik hervorzuheben, einschließlich der Definition des Zielgases und der spektralen Überlappung.

{{{sourceTextContent.description}}}

Es ist zwar nur ein kurzer Vorgeschmack, doch diese frühen Entscheidungen haben großen Einfluss auf die Messqualität und die Systemleistung.
Den vollständigen Blogbeitrag finden Sie in den Kommentaren, wo der gesamte Prozess Schritt für Schritt beschrieben wird – zusammen mit einer PDF-Datei zum Herunterladen, die Ihnen dabei hilft.

Optimierung der NDIR-Gassensorik: Abstimmung von IR-Strahlern und pyroelektrischen Detektoren
Der Aufbau eines effektiven pyroelektrischen NDIR-Gassensors erfordert mehr als nur die einfache Kombination einiger handelsüblicher Komponenten. Die Leistung, Genauigkeit und Zuverlässigkeit von NDIR-Gassensoren (Non-Dispersive Infrared) hängen stark davon ab, wie gut der IR-Strahler und der pyroelektrische Detektor auf das jeweilige zu messende Gas abgestimmt sind.
Dieser Abstimmungsprozess kann komplexer sein, als es zunächst den Anschein hat. Um eine zuverlässige Messung zu gewährleisten, müssen beide Komponenten unter Berücksichtigung des Absorptionsverhaltens des Gases sowie der optischen, thermischen und systembezogenen Anforderungen der Anwendung ausgewählt werden. Anhand einer Fallstudie zur Kohlendioxid (CO₂)-Überwachung erläutert dieser Leitfaden die Kernprinzipien einer effektiven Abstrahler-Detektor-Kombination und enthält am Ende eine als PDF herunterladbare Checkliste.

1) Identifizieren Sie das Zielgas und dessen Absorptionswellenlänge
Der erste Schritt bei der Entwicklung eines effektiven pyroelektrischen NDIR-Gassensors besteht darin, das zu messende Gas zu definieren, da diese Wahl den weiteren Verlauf der Systemauslegung bestimmt. Bei der NDIR-Messung absorbiert jedes Gas Infrarotstrahlung bei bestimmten Wellenlängen, daher müssen Emitter und Detektor auf das Absorptionsverhalten des Zielgases abgestimmt sein.

Am Beispiel von CO₂ liegt das Hauptabsorptionsband bei etwa 4,26 µm, was bedeutet, dass das Sensorsystem so ausgelegt sein muss, dass es Strahlung in diesem Spektralbereich erzeugt, überträgt und erfasst. Wird die Zielwellenlänge zu Beginn nicht korrekt identifiziert, ist das gesamte Sensordesign von Anfang an falsch ausgerichtet.

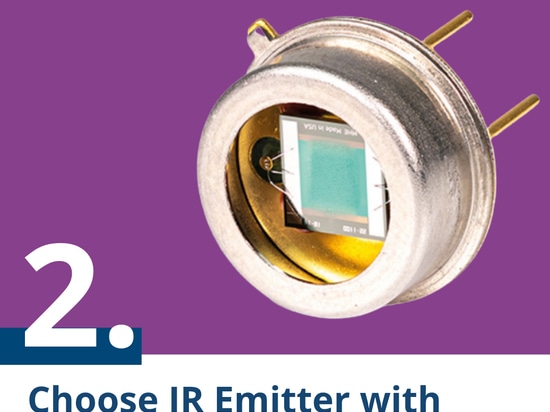

2) Wählen Sie einen IR-Strahler mit spektraler Überlappung

Sobald das Zielgas und die Absorptionswellenlänge bekannt sind, besteht der nächste Schritt darin, einen IR-Strahler auszuwählen, der ausreichend Strahlung im relevanten Spektralbereich erzeugt. Die entscheidende Anforderung ist nicht nur eine breite Abstrahlung, sondern eine aussagekräftige Abstrahlung bei der Wellenlänge, bei der das Gas absorbiert.

Für dieses CO₂-Beispiel muss der Strahler starke, nutzbare Strahlung um 4,26 µm liefern. Der JSIR350-4-AL-R-D6.0-N2-A2 ist ein geeignetes Beispiel, da sein Emissionsbereich breit von etwa 2 bis 15 µm reicht und somit den oben beschriebenen CO₂-Absorptionsbereich umfasst. Eine breite Überlappung allein reicht jedoch nicht aus, wenn die Intensität bei der Zielwellenlänge zu gering ist, um eine zuverlässige Messung zu ermöglichen.

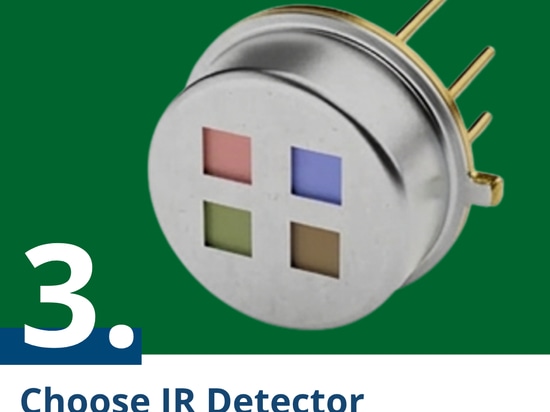

3) Wählen Sie einen IR-Detektor mit dem richtigen Filter
Nach der Auswahl des Emitters muss der Detektor so gewählt werden, dass sein optischer Filter auf den Absorptionspeak des Gases abgestimmt ist. Bei einem pyroelektrischen NDIR-Sensor reagiert der Detektor nicht einfach gleichmäßig auf die gesamte einfallende IR-Strahlung; der Filter bestimmt, welcher Teil des Spektrums das Sensorelement erreicht.

Für dieses Beispiel ist der PS2x4C2-A-U-S1.5-Kr-E1/D2 ein geeigneter Detektor, da seine Filterkonfiguration darauf ausgelegt ist, mit dem CO₂-Absorptionsband und der Emitterleistung übereinzustimmen. Diese Kombination ist wichtig, da der Empfindlichkeitsbereich des Detektors sowohl mit der vom Emitter erzeugten Strahlung als auch mit dem Wellenlängenbereich übereinstimmen muss, in dem das Zielgas absorbiert.

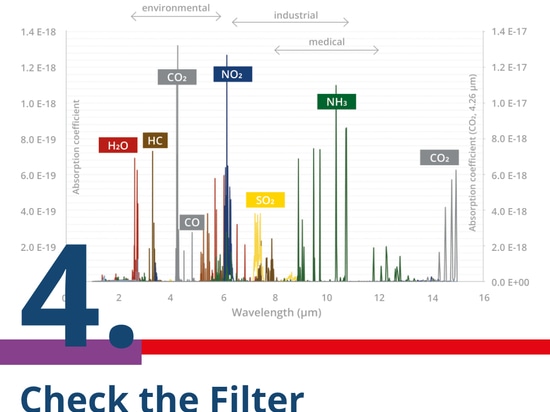

4) Überprüfen Sie die Mittenwellenlänge des Filters
Ein gut abgestimmter Detektorfilter muss sehr nahe an der Absorptionswellenlänge des Zielgases zentriert sein. Für CO₂ ist ein Filter mit einer Mittenwellenlänge nahe 4,265 µm besonders gut geeignet, da diese Wertung eng mit dem Absorptionsmaximum des Gases übereinstimmt.

Im Fall des PS2x4C2-A-U-S1.5-Kr-E1/D2 beträgt die Filterspezifikation 4265 ± 25 nm, wodurch er angemessen im CO₂-Absorptionsbereich liegt. Diese Art der Ausrichtung ist eines der wichtigsten Prinzipien beim NDIR-Design, da sich das Emitterspektrum, das Gasabsorptionsband und der Detektorfilter alle im selben nutzbaren Bereich überlappen müssen.

5) Überprüfen Sie die Bandbreite und die Toleranzen
Die Filterbandbreite muss ebenfalls sorgfältig geprüft werden, da sie sowohl die Selektivität als auch die Signalstärke beeinflusst. Eine schmalere Halbbandbreite verbessert die Gasselektivität, während eine breitere Halbbandbreite mehr IR-Energie durchlässt und den nutzbaren Signalpegel verbessern kann.
Für den Detektor in diesem Beispiel beträgt die Halbbandbreite 120 ± 10 nm, was ein praktisches Gleichgewicht zwischen der Isolierung der CO₂-Signatur und dem Durchlassen von ausreichend Strahlung zum Sensorelement darstellt. Auch Toleranzen spielen eine Rolle, da tatsächliche Fertigungstoleranzen bei CWL (Zenterwellenlänge) und HBW (Halbbandbreite) das Verhalten des Sensors in der Praxis beeinflussen können, selbst wenn die Nennspezifikationen auf dem Papier ideal erscheinen.
