Produktvorstellung - eNDIRi² Evaluation Kit

{{{sourceTextContent.subTitle}}}

Eine der größten Herausforderungen in der Gassensorik ist es heute, einen schnellen und flexiblen Weg zu finden, um NDIR-Komponenten zu testen und in Messsysteme zu integrieren. Das eNDIRi²-Evaluierungskit von Micro-Hybrid adressiert diesen Bedarf.

{{{sourceTextContent.description}}}

Seine Hauptziele sind:

- Ermöglichung einer schnellen Bewertung von IR-Sendern und -Detektoren
- ein Plug-and-Play-Setup mit einer intuitiven GUI zu ermöglichen
- Unterstützung von Prototypen, ohne dass eine vollständige Hardware-Entwicklung erforderlich ist
- Ermöglicht die Anpassung an spezifische Gasanwendungen
- Verkürzung der Markteinführungszeit für NDIR-Sensoren

Dies ermöglicht es Forschern, Ingenieuren und Lehrkräften, innerhalb weniger Minuten mit der Infrarot-Gasanalyse zu arbeiten. Während die Bewertung von NDIR-Komponenten bisher die Entwicklung von kundenspezifischer Elektronik und Software erforderte, entfällt diese Komplexität beim eNDIRi². Das System vereint modulare Hardware, sorgfältig ausgewählte Infrarotkomponenten und intuitive Software in einer integrierten Lösung.

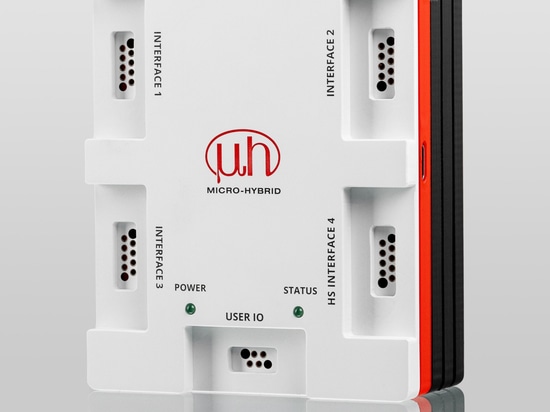

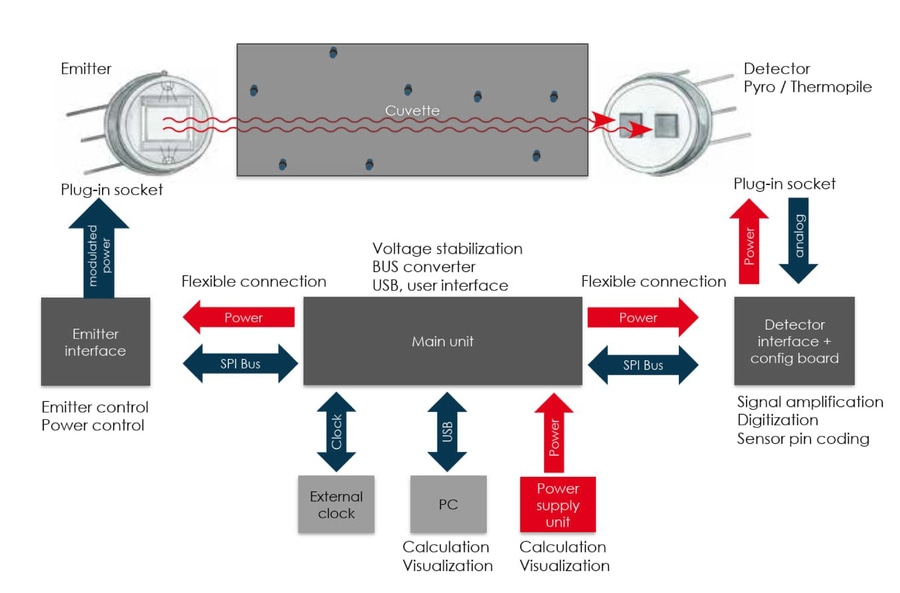

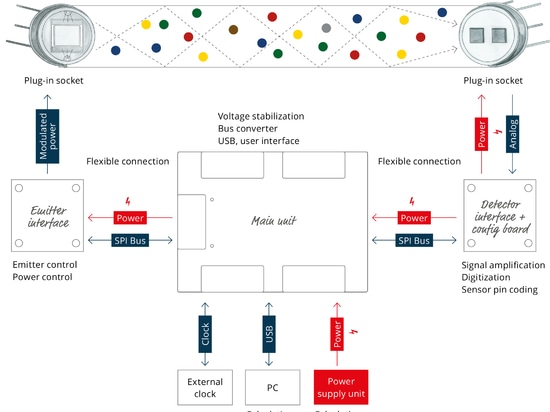

Das Herzstück des Kits ist die Haupteinheit, die als Steuerzentrale dient und über USB-C nahtlos mit einem PC verbunden werden kann. Es unterstützt mehrere Schnittstellenmodule, die in beliebiger Konfiguration angeschlossen werden können und so ein hohes Maß an Flexibilität für unterschiedliche Versuchsaufbauten bieten. Zu dieser Hardware gehört ein Bündel hochwertiger Infrarotkomponenten, darunter die JSIR 350-Strahler von Micro-Hybrid sowie leistungsstarke Thermopile- und pyroelektrische Detektoren, die für Gasmessungen optimiert sind.

Zusammen mit der eNDIRi² App ermöglicht das System die Visualisierung, Steuerung und Optimierung von Messungen mit minimalem Einrichtungsaufwand.

Der wahre Vorteil des eNDIRi² liegt in seiner Fähigkeit, Experimente sowohl schneller als auch flexibler zu gestalten. Einmal angeschlossen, erkennt die Software automatisch die installierten Emitter- und Detektorschnittstellen.

Von dort aus können die Benutzer problemlos Betriebsparameter wie Emitterleistung, Chopperfrequenz, Detektorverstärkung und Offset einstellen. Die Oszilloskop-Ansicht in der Software bietet eine Echtzeit-Visualisierung von Messsignalen über mehrere Kanäle hinweg, mit Optionen zum Zoomen, Triggern und Vergleichen von Signalen. Fortgeschrittene Benutzer können sogar Formeln direkt in der App anwenden, um Verhältnisse zwischen Mess- und Referenzkanälen zu berechnen und so einen unmittelbaren Einblick in das Gasabsorptionsverhalten zu erhalten. Alle Daten können als CSV-Dateien zur externen Analyse exportiert werden, während ganze Messprojekte gespeichert und wieder geladen werden können, um wiederholbare Ergebnisse sicherzustellen.

Bei der Entwicklung der Hardware wurde auf Vielseitigkeit geachtet. Die Emitterschnittstelle unterstützt sowohl den Chopper-Betrieb, der für pyroelektrische Detektoren erforderlich ist, als auch den Betrieb mit wechselnder Polarität, der dazu beiträgt, Drift in Thermopile-Emittern zu verhindern. Die Thermopile- und Pyro-Schnittstellen verstärken und digitalisieren sehr schwache Infrarotsignale, so dass stets präzise Daten zur Verfügung stehen. Mit Hilfe von Konfigurationsplatinen ist die Anpassung an Zwei- oder Vierkanal-Detektoren einfach möglich. Die mitgelieferte Messküvette bietet einen stabilen optischen Pfad für die Ausrichtung von Sender und Detektor und verfügt über Gaseinlass- und -auslassanschlüsse, die einen kontrollierten Fluss von Prüfgasen ermöglichen. Zur Stromversorgung kann das System entweder über den USB-Anschluss mit einer reduzierten Emitterleistung von 500 mW oder über die mitgelieferte 12-V-Versorgung mit voller Leistung betrieben werden.
Die Anwendungsmöglichkeiten für eNDIRi² sind vielfältig. In Entwicklungslabors ermöglicht es die schnelle Evaluierung von Sensorkomponenten in der frühen Phase des Prototyping. In der Ausbildung bietet es eine praktische und zugängliche Möglichkeit, die Prinzipien der Infrarot-Gasspektroskopie zu demonstrieren. In der industriellen Forschung und Entwicklung beschleunigt das System die Auswahl von Komponenten und die Leistungsprüfung für Gasdetektionssysteme, die in der Umweltüberwachung, Prozesssteuerung oder bei Sicherheitsanwendungen eingesetzt werden. Da das eNDIRi² keine benutzerdefinierten Einstellungen erfordert, können sich die Benutzer auf wissenschaftliche Entdeckungen und Produktinnovationen konzentrieren, anstatt sich mit der Hardware-Integration zu beschäftigen.

Aus technischer Sicht bietet das System die für eine aussagekräftige Auswertung erforderliche Präzision und Anpassungsfähigkeit. Der externe Takteingang ermöglicht die Synchronisierung mit benutzerdefinierten Testaufbauten, während die Autorange-Funktion automatisch Verstärkung und Offset für die beste Signalauflösung optimiert. Für fortgeschrittene Benutzer, die maximale Kontrolle wünschen, ist auch eine manuelle Einstellung möglich. Die Oszilloskopfunktion unterstützt bis zu vier Kanäle gleichzeitig, und sowohl Thermopile- als auch Pyro-Detektoren können unter identischen Bedingungen ausgewertet werden. Diese Flexibilität stellt sicher, dass die Benutzer die Komponenten mit der besten Leistung für ihre beabsichtigten Anwendungen identifizieren können.

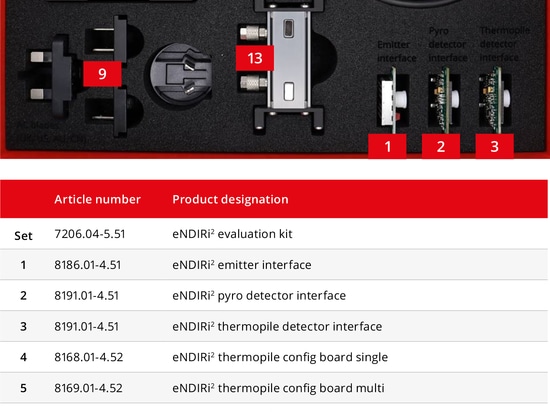

Für diejenigen, die den Weg vom Konzept zum Prototyp verkürzen wollen, ist das eNDIRi² die ideale Wahl. Es wird mit allem geliefert, was für den sofortigen Einsatz benötigt wird, von Detektoren und Emittern bis hin zu Software und Zubehör. Darüber hinaus ist es skalierbar, so dass der Benutzer von der CO₂-Bewertung zur Multigasanalyse übergehen kann, wenn zusätzliche Komponenten eingeführt werden. Dank des engagierten Support-Teams von Micro-Hybrid können sich die Kunden bei jedem Schritt auf die Unterstützung von Experten verlassen.
Das eNDIRi² stellt eine intelligentere, schnellere und zuverlässigere Möglichkeit dar, sich mit der NDIR-Gasmessung zu beschäftigen. Für weitere Informationen oder um Ihr Kit zu bestellen, besuchen Sie microhybrid.com/shop
