Die Bedeutung der Kompensation des Umgebungsluftdrucks in NDIR-Gassensoren

{{{sourceTextContent.subTitle}}}

Bei Sensoren ohne Ausgleich des Umgebungsluftdrucks können Höhenunterschiede und sogar tägliche Wetterveränderungen die Messwerte verfälschen.

{{{sourceTextContent.description}}}

Eine genaue Gasdetektion ist entscheidend für Anwendungen, bei denen es um Sicherheit, Einhaltung von Vorschriften oder Prozesskontrolle geht. Während Faktoren wie Kalibrierung, Temperaturstabilität und Querempfindlichkeit häufig hervorgehoben werden, wird der Umgebungsluftdruck häufig übersehen. Ohne Druckkompensation können jedoch selbst kleine Druckänderungen zu erheblichen Messfehlern führen.

Viele nichtdispersive Infrarotsensoren (NDIR) verfügen nicht über eine automatische Druckkompensation, wodurch die Verantwortung auf den Endnutzer verlagert wird und das Risiko ungenauer Daten steigt. In diesem Dokument wird erläutert, warum die Kompensation des Umgebungsdrucks für eine zuverlässige Gasmessung unerlässlich ist. Außerdem wird erläutert, wie Sensoren mit integrierter Druckkompensation - wie die der Micro-Hybrid - ihre Genauigkeit unter wechselnden Umgebungsbedingungen beibehalten. Schließlich vergleichen wir die Lösung der Micro-Hybrid mit der anderer führender Hersteller, die manchmal auf diese Funktion verzichten, und quantifizieren die Risiken unkorrigierter Abweichungen.

Warum der Luftdruck bei der NDIR-Gassensorik wichtig ist

NDIR-Sensoren bestimmen die Gaskonzentration auf der Grundlage der Anzahl der Gasmoleküle in einem festen Volumen. Gemäß dem idealen Gasgesetz:

P x V = k x N x T

Wobei:

P = Druck
k = Boltzmann-Konstante
V = Volumen
T = Temperatur
N = Anzahl der Gasmoleküle

Wenn der Umgebungsdruck sinkt, nimmt die Anzahl der Moleküle in einem bestimmten Volumen ab. Dies führt zu einer verringerten Infrarotabsorption, was dazu führt, dass ein NDIR-Gassensor die Gaskonzentrationen zu niedrig anzeigt. Umgekehrt führt ein erhöhter Umgebungsdruck zu einer Übererfassung

Wie sich der Umgebungsluftdruck auf nicht kompensierte Messungen auswirkt

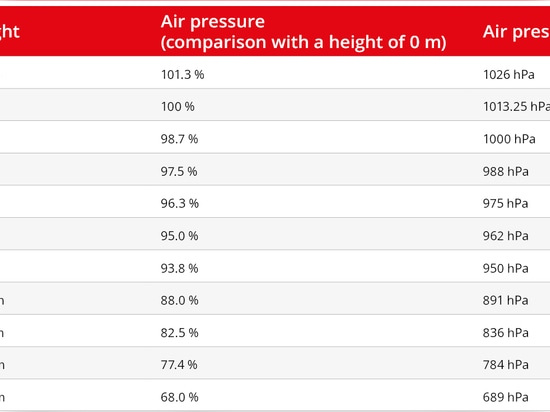

Erstens und am wichtigsten ist, dass der Umgebungsluftdruck stark mit der Höhe variiert. Sehen Sie sich die Tabelle an, die in den Bildern zu diesem Artikel enthalten ist.

Diese Schwankungen sind erheblich und dürfen nicht übersehen werden. Zum Vergleich: Die höchstgelegene europäische Hauptstadt, Andorra la Vella in Andorra, liegt 1023 Meter über dem Meeresspiegel. Im Gegensatz dazu liegen Teile von Amsterdam, Niederlande, unter dem Meeresspiegel. Selbst kleine Höhenunterschiede am Installationsort können die Sensormesswerte beeinflussen. Als Faustregel gilt, dass der Luftdruck pro 8 Meter Höhenunterschied um etwa 1 hPa abnimmt, und zwar bis zu einer Höhe von etwa 100 Metern, wobei sich die Rate in größeren Höhen verlangsamt. Einige führende Hersteller kalibrieren ihre Sensoren für einen festen Referenzdruck, der oft den Standardbedingungen auf Meereshöhe entspricht, etwa 1013 hPa. Ohne eine integrierte Druckkompensationskomponente liegt es in der Verantwortung des Endanwenders, diese Daten bereitzustellen, was häufig zu einer Verringerung der Messgenauigkeit führt.

Man bedenke, was passiert, wenn ein solcher Sensor in einer anderen Höhenlage mit unsachgemäßer manueller Einstellung verwendet wird. Die Stadt Chengdu liegt beispielsweise auf einer durchschnittlichen Höhe von 499 Metern, wo der atmosphärische Druck normalerweise bei 950 hPa liegt. Stellen Sie sich einen NDIR-Gassensor vor, der dort in einem Inkubator installiert ist, aber immer noch für den Druck auf Meereshöhe (1013 hPa) kalibriert ist.

Der daraus resultierende Messfehler wird wie folgt geschätzt:

(1013 hPa - 950 hPa) × 0,0073 Vol.-%/hPa = 0,459 Vol.-%

Diese Abweichung liegt weit jenseits der akzeptablen Toleranzen für die Präzisionsgasüberwachung, die oft eine Genauigkeit von ±0,2 Vol.-% verlangt.

Der Druck schwankt auch mit dem lokalen Wetter

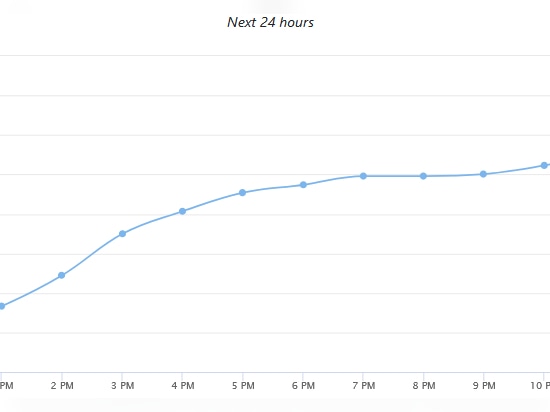

Selbst an einem festen Standort schwankt der Umgebungsluftdruck. Betrachten wir die Luftdruckschwankungen in dieser Vorhersage für Peking am 16. Juli 2025, die in den Bildern zu diesem Artikel zu sehen ist.

Tägliche Schwankungen in Peking (16. Juli 2025)

- Minimaler Druck: 998,7 hPa
- Maximaler Druck: 1004,75 hPa
- Abweichung: 6.05 hPa

Bei einem Zielwert von 5 Vol.-% würde der Fehler betragen:

6.05 hPa × 0,0073 Vol.-%/hPa = 0,044 Vol.-%

Selbst ohne Ortswechsel könnte die Gasanzeige an einem einzigen Tag um mehr als 0,04 Vol.-% abweichen, was bei vielen Anwendungen die Toleranz überschreitet.

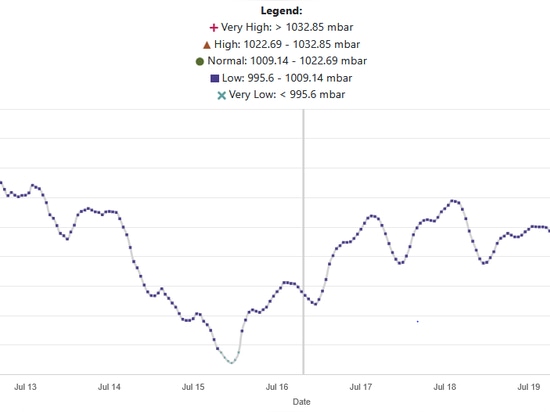

Eine zweiwöchige Abweichung in Peking, Juli 2025

Betrachtet man einen längeren Zeitraum, so zeigt diese 14-tägige barometrische Spanne für Peking noch größere Schwankungen:

Minimum: 994.7 hPa (15. Juli, 11:00)
Maximum: 1011.62 hPa (17. Juli, 03:00)
Bereich: 16.92 hPa

Dies entspricht einem Fehler von 16,92 × 0,0073 = 0,1235 Vol.-% und ist für kritische Anwendungen nicht geeignet. Diese routinemäßigen Schwankungen zeigen, dass NDIR-Gassensoren, die nicht automatisch für den Umgebungsdruck kalibriert werden, auch ohne Höhenveränderungen leicht aus dem Rahmen fallen können.

Wie hoch ist der Genauigkeitsverlust?

Um innerhalb eines Genauigkeitsfensters von ±0,2 Vol.-% bei 5 Vol.-% zu bleiben, beträgt die maximal zulässige Druckabweichung:

0.2 / 0,0073 ≈ 27 hPa Abweichung

Dieser Schwellenwert wird bei täglichen Wetterzyklen, insbesondere bei Stürmen, oder bei der Verlegung von Geräten zwischen verschiedenen Standorten leicht überschritten. Selbst moderate Druckschwankungen können dazu führen, dass die Messwerte außerhalb der Spezifikationen liegen.

Jeder Micro-Hybrid-Sensor kompensiert den Umgebungsluftdruck

Alle Micro-Hybrid NDIR-Sensoren verfügen über integrierte Drucksensoren, die eine Echtzeitkompensation ohne Benutzereingriff ermöglichen. Zu den wichtigsten Vorteilen gehören genaue Messwerte unabhängig von der Installationshöhe, die automatische Korrektur täglicher und saisonaler Druckschwankungen, ohne dass eine manuelle Druckeingabe oder Neukalibrierung erforderlich ist, sowie konsistente Messwerte an verschiedenen Standorten und in verschiedenen Umgebungen.

Durch diese integrierte Kompensation wird das Risiko einer Datenabweichung drastisch reduziert und die Einhaltung gesetzlicher Vorschriften sowie die Zuverlässigkeit der Messungen erheblich verbessert. Der Umgebungsluftdruck ist eine der Hauptfehlerquellen bei der NDIR-Gasmessung, wird aber häufig ignoriert. Hersteller, die auf eine integrierte Kompensation verzichten, verlagern die Last auf den Endanwender und gefährden damit oft die Genauigkeit. Die Sensoren der Micro-Hybrid lösen dieses Problem an der Quelle, indem sie integrierte Drucksensoren verwenden, um die Genauigkeit automatisch aufrechtzuerhalten, unabhängig von der Höhe oder dem Wetter. Dies ist eine wesentliche Voraussetzung für eine zuverlässige Gasüberwachung. Wenden Sie sich an die Experten der Micro-Hybrid, um sich über die beste Lösung für Ihre Anwendung zu informieren.
