Abgas-Wärmedämmmatte zur Isolierung von Hochtemperaturrohren
Flexibler Wärmeschutz für Hochtemperatur-Abgasleitungen

Eine Abgas-Wärmedämmmatte ist eine flexible Wärmedämmlösung, die zur Ummantelung von Hochtemperatur-Abgasrohren und zugehörigen Bauteilen entwickelt wurde. Sie trägt dazu bei, die Wärmeübertragung vom Abgassystem an die Umgebung zu reduzieren, und bietet gleichzeitig eine praktische Alternative zu dauerhaften Dämmverfahren.

Abgasdämmmatten kommen häufig bei Industriemotoren, Dieselgeneratoren, Schiffsmotoren, Schwermaschinen, Stromerzeugungsanlagen und anderen Maschinen zum Einsatz, bei denen heiße Abgasleitungen in der Nähe von wärmeempfindlichen Bauteilen verlegt sind.

Im Gegensatz zu einer einfachen Auspuffumwicklung kann eine Isoliermatte als geformte, mehrschichtige Baugruppe hergestellt werden, die sich der Geometrie der Abgasanlage anpasst. Sie kann zudem so konzipiert werden, dass sie bei Inspektions- oder Wartungsarbeiten entfernt werden kann.

Was ist eine Abgasisoliermatte?

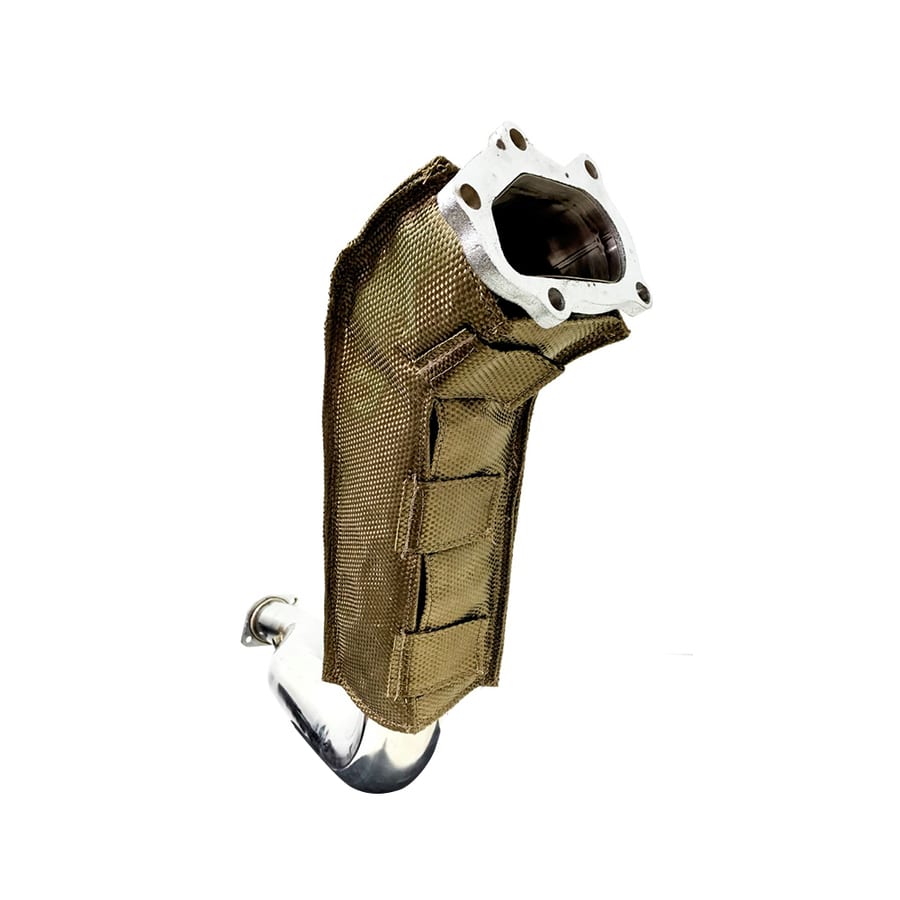

Eine Abgasisoliermatte ist eine vorgefertigte Wärmeisolierhülle, die um ein heißes Abgasrohr oder eine Abgaskomponente herum angebracht wird.

Die Matte besteht in der Regel aus mehreren Schichten, wobei jede Schicht eine andere Funktion erfüllt.

Ein typischer Aufbau kann Folgendes umfassen:

Schicht Funktion
Innengewebe Schützt die Dämmung vor der heißen Abgasoberfläche
Wärmedämmung Reduziert die Wärmeübertragung durch die Isolierdecke
Reflektierende Schicht Hilft bei der Kontrolle der Strahlungswärme
Außenhülle Bietet mechanischen Schutz und Schutz vor Umwelteinflüssen
Befestigungssystem Sichert die Isolierdecke um das Bauteil herum

Der tatsächliche Aufbau kann je nach Betriebstemperatur, Einbauumgebung, verfügbarem Freiraum und erforderlicher thermischer Leistung angepasst werden.

Bei komplexen Abgassystemen kann die Isolierhülle aus mehreren individuell geformten Abschnitten bestehen, anstatt aus einer durchgehenden Hülle.

Warum wird eine Abgasrohrisolierung verwendet?

Heiße Abgasleitungen können zu einer erheblichen Quelle unerwünschter Wärme im Inneren eines Gerätegehäuses werden.

Wenn ein unisoliertes Rohr bei erhöhter Temperatur betrieben wird, kann Wärme an die Umgebungsluft und benachbarte Bauteile abgegeben werden. In einem beengten Motorraum kann dies zu höheren Umgebungstemperaturen im Bereich von Kabeln, Schläuchen, Sensoren, Hydraulikkomponenten und anderen Bauteilen führen.

Eine Abgasrohrisolierung schafft einen thermischen Widerstand um das heiße Rohr herum.

Zu den Hauptzielen gehören unter anderem:

Senkung der äußeren Oberflächentemperatur
Begrenzung der Wärmeübertragung auf umliegende Geräte
Reduzierung der Strahlungswärmebelastung
Verbesserung des Wärmemanagements im Motorraum
Schutz nahegelegener temperaturempfindlicher Komponenten
Verbesserung der Bedienersicherheit im Bereich zugänglicher heißer Oberflächen
Verringerung der Wärmeansammlung in geschlossenen Räumen

Die tatsächliche Temperatursenkung hängt von der Abgastemperatur, der Isolationskonstruktion, der Dicke, den Einbaubedingungen und der umgebenden Luftströmung ab.

Auspuffisoliermatte vs. Auspuffisolierband

Auspuffisoliermatten und Auspuffisolierbänder können ähnliche Funktionen im Wärmemanagement erfüllen, sind jedoch nicht unbedingt die gleiche Art von Produkt.

Eine Auspuffumwicklung wird in der Regel durch kontinuierliches Umwickeln des Rohrs mit dem Material angebracht.

Eine Isolierdecke wird typischerweise als spezielle Isolierkomponente gefertigt, die um das Rohr herum geformt und mit einem Befestigungssystem gesichert werden kann.

Merkmal Auspuffumwicklung Auspuff-Isolierdecke
Montageart Kontinuierliches Umwickeln Vorgefertigte Abschnitte
Komplexe Geometrie Begrenzt bis mäßig Hohe Anpassungsfähigkeit
Entfernung Oft umständlich Kann für die Entfernung ausgelegt werden
Wiederanbringung Hängt vom Material ab Im Allgemeinen einfacher
Individuelle Formgebung Begrenzt Hohe Flexibilität
Zugang für Wartungsarbeiten Muss möglicherweise abgewickelt werden Einzelne Abschnitte können entfernt werden
Industrielle Anwendungen Geeignet Besonders geeignet

Bei einem einfachen geraden Rohr kann eine Umwicklung ausreichend sein.

Bei Industrieanlagen mit Rohrbögen, Flanschen, Verbindungsstücken, Ventilen, Dehnungsbereichen oder abnehmbaren Komponenten kann eine vorgefertigte Isoliermatte eine praktischere Lösung darstellen.

Verwendete Materialien für die Abgasisolierung

Die Materialauswahl hängt stark von den Temperatur- und Anwendungsanforderungen ab.

Für viele Anwendungen im Bereich des Hochtemperatur-Wärmeschutzes kommen üblicherweise Gewebe auf Glasfaserbasis in Betracht. Für anspruchsvollere Temperaturbedingungen können Materialien aus Quarz- und Keramikfasern gewählt werden.

Als Außenfläche können Glasfasergewebe, silikonbeschichtete Gewebe, aluminisierte Gewebe, Quarzgewebe oder andere hochtemperaturbeständige Textilkonstruktionen verwendet werden.

Eine reflektierende Folienschicht kann ebenfalls integriert werden, wenn die Kontrolle der Strahlungswärme wichtig ist.

Glasfaser

Glasfaser wird häufig verwendet, da sie eine Kombination aus Flexibilität, Wärmebeständigkeit, Verfügbarkeit und Kosteneffizienz bietet.

Sie kann als Gewebebeschichtung oder als Teil einer mehrschichtigen Isolationskonstruktion eingesetzt werden.

Quarzglasgewebe

Quarzglasgewebe eignet sich für Anwendungen, die eine höhere Temperaturbeständigkeit erfordern.

Je nach thermischer Umgebung und mechanischen Anforderungen kann es als Innen- oder Außengewebe verwendet werden.

Keramikfaser

Keramikfaserisolierungen bieten eine hohe Temperaturbeständigkeit dort, wo herkömmliche Glasfaserisolierungen nicht ausreichen.

Sie wird häufig für extreme thermische Umgebungen im Bereich von Motorabgaskomponenten in Betracht gezogen.

Reflektierende Materialien

Aluminiumfolie und aluminisierte Gewebe können verwendet werden, um die Strahlungswärmeübertragung zu reduzieren.

Eine reflektierende Schicht ist besonders nützlich, wenn das Abgassystem in der Nähe einer anderen wärmeempfindlichen Oberfläche positioniert ist.

Abnehmbare Isoliermatten für Abgassysteme

Einer der Hauptvorteile eines auf Isoliermatten basierenden Isolierungssystems ist die Möglichkeit, es abnehmbar zu gestalten.

Industrielle Abgaskomponenten müssen häufig überprüft werden.

Flansche müssen möglicherweise geöffnet, Sensoren ausgetauscht und Abgasanschlüsse regelmäßig überprüft werden.

Ein fest installiertes Isolierungssystem kann diese Arbeiten erschweren.

Eine abnehmbare Isoliermatte kann stattdessen in Abschnitte unterteilt werden.

Jeder Abschnitt kann mit Riemen, Schnallen, Haken, Schnürungen, Draht oder einer anderen Befestigungsvorrichtung gesichert werden.

Das Befestigungssystem sollte auch bei Vibrationen und Temperaturwechselbeanspruchungen sicher halten und es dem Wartungspersonal dennoch ermöglichen, die Isoliermatte bei Bedarf zu entfernen.

Abgasrohrisolierung für Industriemotoren

Industriemotoren verfügen häufig über lange Abgasrohrstrecken, die den Motor, den Turbolader, den Schalldämpfer und den Abgasauslass verbinden.

Diese Systeme können über längere Zeiträume ununterbrochen in Betrieb sein.

Eine Auspuffisoliermatte kann an ausgewählten Rohrabschnitten eingesetzt werden, an denen das Wärmemanagement am wichtigsten ist.

Anstatt jede Komponente unterschiedslos zu isolieren, kann das Schutzsystem auf Bereiche konzentriert werden, in denen die Wärmeübertragung die größten technischen Probleme verursacht.

Dazu können gehören:

Auspuffkrümmer
Turboladerauslässe
Auspuffkrümmer
Fallrohre
Gerade Auspuffabschnitte
Flansche
Schalldämpfer
Auspuff-Dehnungsbereiche
Auspuffanschlüsse von Generatoren
Auspuffisolierung für Generatorsysteme

Generatoraggregate werden oft in relativ kompakten Gehäusen betrieben.

Das Abgasrohr kann daher erheblich zur thermischen Belastung innerhalb des Gehäuses beitragen.

Die Isolierung ausgewählter Abgaskomponenten kann dazu beitragen, die in den umgebenden Raum abgegebene Wärme zu reduzieren.

Eine Isoliermatte für Generatorabgase kann unter Berücksichtigung des Rohrdurchmessers, des Verlegungsverlaufs, der Biegungen, der Befestigungspunkte und des verfügbaren Freiraums ausgelegt werden.

Bei wartungsfähigen Anlagen sind abnehmbare Abschnitte besonders nützlich.

Die Isoliermatte kann vor der Wartung entfernt und nach der Wartung wieder an ihre ursprüngliche Position gebracht werden.

Anwendungen von Abgasisolierungen in der Schifffahrt

Schiffsmaschinenräume stellen andere Anforderungen.

Der Platz ist begrenzt, die Anlagen sind dicht angeordnet, und Abgaskomponenten können sich in unmittelbarer Nähe zu elektrischen Systemen, kraftstoffbezogenen Anlagen, Schläuchen und strukturellen Oberflächen befinden.

Eine Abgasisoliermatte kann einen punktuellen Wärmeschutz bieten, ohne dass eine starre Ummantelung des gesamten Abgassystems erforderlich ist.

Bei Schiffsanwendungen sollten das Außenmaterial und das Befestigungssystem ebenfalls entsprechend der Umgebung ausgewählt werden.

Maßgefertigte Abgasisoliermatten

Abgassysteme sind von Maschine zu Maschine selten identisch.

Selbst zwei Motoren, die ähnliche Abgaskomponenten verwenden, können unterschiedliche Rohrverläufe, Flanschpositionen, Halterungen, Abstände oder Wartungsanforderungen aufweisen.

Aus diesem Grund sind maßgefertigte Abgasisoliermatten oft praktischer als Standardabdeckungen.

Eine maßgefertigte Matte kann entsprechend folgenden Parametern gefertigt werden:

Rohrdurchmesser
Rohrlänge
Bögen
Flansche
Reduzierstücke
Dehnungsfugen
Sensoren
Halterungen
Anschlussstellen
Zugangsbereiche

Die Isoliermatte kann bei Bedarf auch in mehrere Abschnitte unterteilt werden.

Dieser Ansatz ermöglicht es, den Wärmeschutz in die mechanische Konstruktion der Abgasanlage zu integrieren, anstatt die Isolierung als nachträglichen Einfall zu betrachten.

So legen Sie eine Abgas-Isolierdecke fest

Vor der Bestellung einer Abgas-Isolierdecke sollten mehrere Parameter festgelegt werden.

Betriebstemperatur

Geben Sie die normale und die maximal zu erwartende Temperatur des Abgasrohrs an.

Die Isolierung und der Stoffaufbau sollten entsprechend der tatsächlichen thermischen Umgebung ausgewählt werden.

Rohrmaße

Außendurchmesser, Länge, Biegungen und Anschlussgeometrie des Rohrs sind wichtig für die Festlegung des Mantelmusters.

Dämmstoffdicke

Die Dicke beeinflusst sowohl die thermische Leistung als auch den verfügbaren Einbauraum.

Die dickstmögliche Dämmung ist nicht unbedingt die beste Lösung, wenn die umgebenden Anlagen nur begrenzten Platz lassen.

Einbauumgebung

Berücksichtigen Sie Vibrationen, Feuchtigkeit, Öleinwirkung, mechanischen Kontakt, Luftströmung und Zugänglichkeit.

Wartungsanforderungen

Wenn die Abgasleitung regelmäßig gewartet werden muss, sollten Sie von Anfang an eine abnehmbare Ausführung vorsehen.

Erforderliche Außentemperatur

Wenn die Sicherheit des Personals oder der Schutz der Komponenten das Ziel ist, legen Sie die gewünschte Außenoberflächentemperatur oder das Ziel für das Wärmemanagement fest.

Technische Überlegungen zur Isolierung von Abgasrohren

Ein gutes Isolierungssystem muss mehr leisten, als nur der Temperatur standzuhalten.

Es muss während des Betriebs mechanisch stabil bleiben.

Motorvibrationen können zu wiederholten Bewegungen zwischen dem Abgasrohr und dem Isolierungssystem führen. Auch thermische Ausdehnung kann die Abmessungen des Rohrs während des Betriebs verändern.

Die Isoliermatte sollte daher mit entsprechender Flexibilität und Befestigung ausgelegt sein.

Der Freiraum ist ein weiterer wichtiger Aspekt.

Der Durchmesser der fertig isolierten Leitung kann deutlich größer sein als der ursprüngliche Durchmesser des Auspuffrohrs. Der Konstrukteur sollte sicherstellen, dass die Isoliermatte keine Kabel, Schläuche, Halterungen, Motorabdeckungen oder benachbarte Bauteile behindert.

Bei abnehmbaren Systemen sollten die Befestigungspunkte zudem so positioniert werden, dass Techniker Zugang zu ihnen haben, ohne nicht betroffene Ausrüstung demontieren zu müssen.

Wann sollten Sie sich für eine Auspuffisoliermatte entscheiden?

Eine Auspuffisoliermatte eignet sich besonders, wenn die Anwendung Folgendes erfordert:

Flexible Wärmedämmung
Schutz um unregelmäßige Auspuffgeometrien herum
Abnehmbare Isolierung
Reduzierte Außentemperatur des Rohrs
Schutz für benachbarte Bauteile
Verbessertes Wärmemanagement im Motorraum
Maßgeschneiderte Isolierung
Wiederverwendbarer Wartungszugang

Für einfache Anwendungen kann eine Standard-Abgasmanschette oder -ummantelung ausreichend sein.

Bei größeren industriellen Abgassystemen mit komplexer Geometrie und regelmäßigen Wartungsanforderungen kann eine maßgefertigte Isoliermatte größere Flexibilität bieten.
